Предохранители и реле Land Rover Defender 2007-2011
Схемы относятся к указанным годам и вариантам Land Rover Defender 2007-2011. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
В этой статье представлены схемы блоков предохранителей для Land Rover Defender 2007, 2008, 2009, 2010 и 2011 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Land Rover Defender 2007-2011
Содержание
Основной блок предохранителей
Расположение блока предохранителей

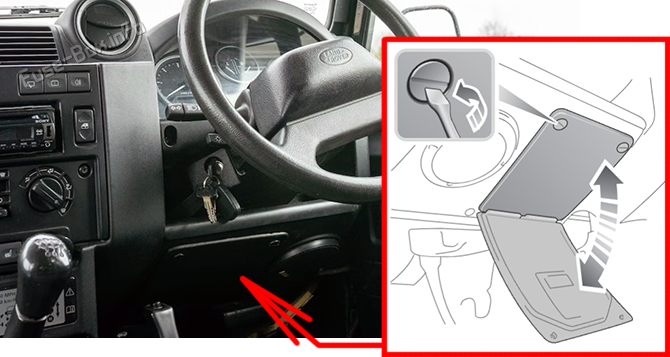

Основной блок предохранителей установлен под рулевой колонкой. Для доступа снимите крышку, повернув фиксаторы до упора против часовой стрелки.

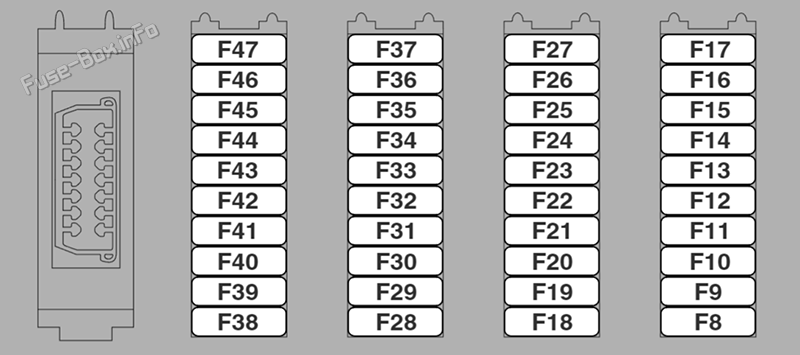

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| F8 | 10A | Система сигнализации |
| F9 | 15A | Передние стеклоочистители/мытье |
| F10 | 10A | Задние стеклоочистители/мытье |
| F11 | 10A | Антиблокировочные тормоза |
| F12 | 10A | Преобразователь скорости |
| F13 | 10A | Тормозные огни |
| F14 | 10A | Обратные огни |
| F15 | 5A | 6.13.1 Зажигание |
| F16 | - | Не используется |
| F17 | - | Не используется |
| F18 | 10A | Боковые огни (слева) |
| F19 | 10A | Боковые огни (справа) |
| F20 | 10A | Освещение/время освещения |
| F21 | 10A | Выключатель опасности |
| F22 | 10A | Фара ближнего света (справа) |
| F23 | 10A | Фара ближнего света (слева) |
| F24 | 10A | Фара дальнего света (справа) |
| F25 | 10A | Фара дальнего света (слева) |
| F26 | 10A | Задние противотуманные фары |
| F27 | 10A | Звуковой сигнал тревоги |
| F28 | 20A | Обогрев заднего стекла |
| F29 | 20A | Вентилятор охлаждения/сцепление A/C |
| F30 | 10A | Звуковая/часовая/диагностическая разъемка |
| F31 | 15A | Выключатель опасности |
| F32 | - | Не используется |
| F33 | 20A | Отопительный прибор для сидения |
| F34 | 20A | Электрическое окно (справа) |
| F35 | 20A | Электрическое окно (левое) |
| F36 | 30A | Нагреваемый передний экран |
| F37 | 30A | резерв предохранитель |
| F38 | 10A | Двигатель ECU/PCM |
| F39 | 5A | Двигатель ECU/PCM |
| F40 | - | Не используется |
| F41 | 5A | Двигатель ECU/PCM |
| F42 | 10A | Выключатель системы кондиционирования воздуха |
| F43 | 20A | прикуриватель |
| F44 | 5A | Аудиоблок |
| F45 | 30A | Двигатель-вытяжитель |
| F46 | - | Не используется |
| F47 | - | Не используется |
Дополнительный блок предохранителей
Расположение блока предохранителей

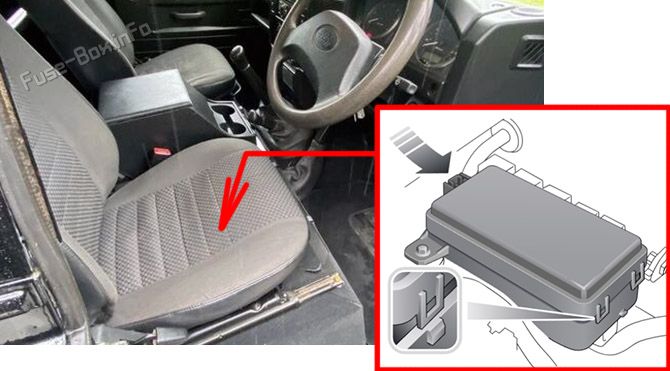

Дополнительный блок предохранителей расположен под правом передним сиденьем.

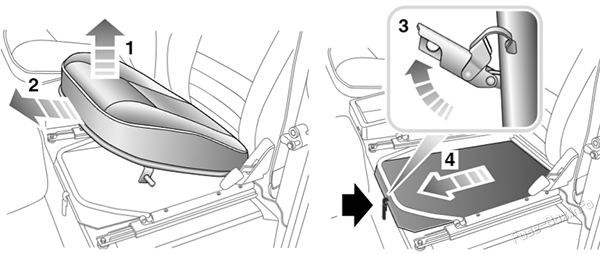

Снимите подушку сиденья следующим образом:
- С усилием потяните вверх передний край подушки, чтобы освободить фиксаторы.
- 3.7.7 Сдвиньте подушку сиденья к передней части автомобиля и снимите её.
- Освободите фиксатор в передней части основания (сплошная стрелка на иллюстрации).
- Сдвиньте крышку вперёд и снимите её.

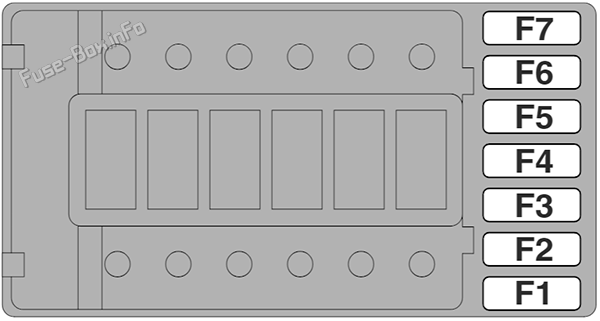

Схема блока предохранителей
| № | Номинал | Защищенные цепи |
|---|---|---|
| F1 | 30A | Антиблокировочное торможение |
| F2 | 20A | Соединительное разъемное устройство |
| F3 | 20A | Фонарь вспышеч/хорн |
| F4 | - | Не используется |
| F5 | 30A | Главное реле |
| F6 | 15A | Система сигнализации |
| F7 | 20A | Система сигнализации |
CAUTION
Настоятельно не рекомендуется снимать или заменять предохранители, указанные на нижней стороне крышки дополнительного блока:100A, 60A, 60A, 30A, 60A и 30A. Неисправность любого из этих предохранителей должен диагностировать квалифицированный специалист.
Дополнительная информация: Land Rover Defender 2007-2011
Предохранители и реле land rover defender 2007 2011: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
