Предохранители и реле Land Rover Defender L663 2020-2023

Схемы относятся к указанным годам и вариантам Land Rover Defender L663 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.



Внедорожник SUV Land Rover Defender (L663) выпускается с 2020 года. В этой статье представлены схемы блоков предохранителей для Land Rover Defender 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.

Схема предохранителей Land Rover Defender L663

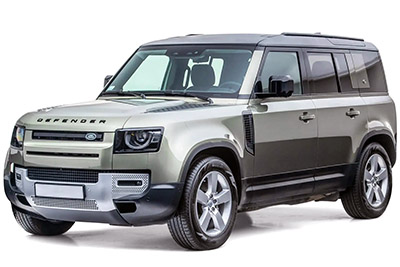

Land Rover Defender (L663; 2020-2023..)

Блок предохранителей в салоне

Расположение блока предохранителей

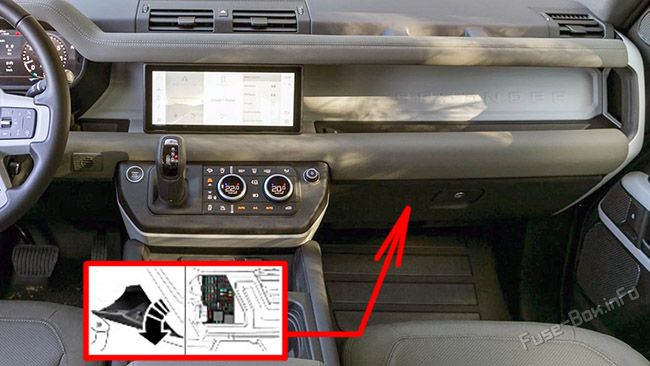

The location of the fuses in the passenger compartment: Land Rover Defender (2020-2023)

  1. Откройте перчаточный ящик.
  2. С усилием нажмите на верхние ограничители с обеих сторон и опустите перчаточный ящик в зону ног.

Схема салонного блока предохранителей находится в блоке предохранителей багажного отделения.

Схема блока предохранителей

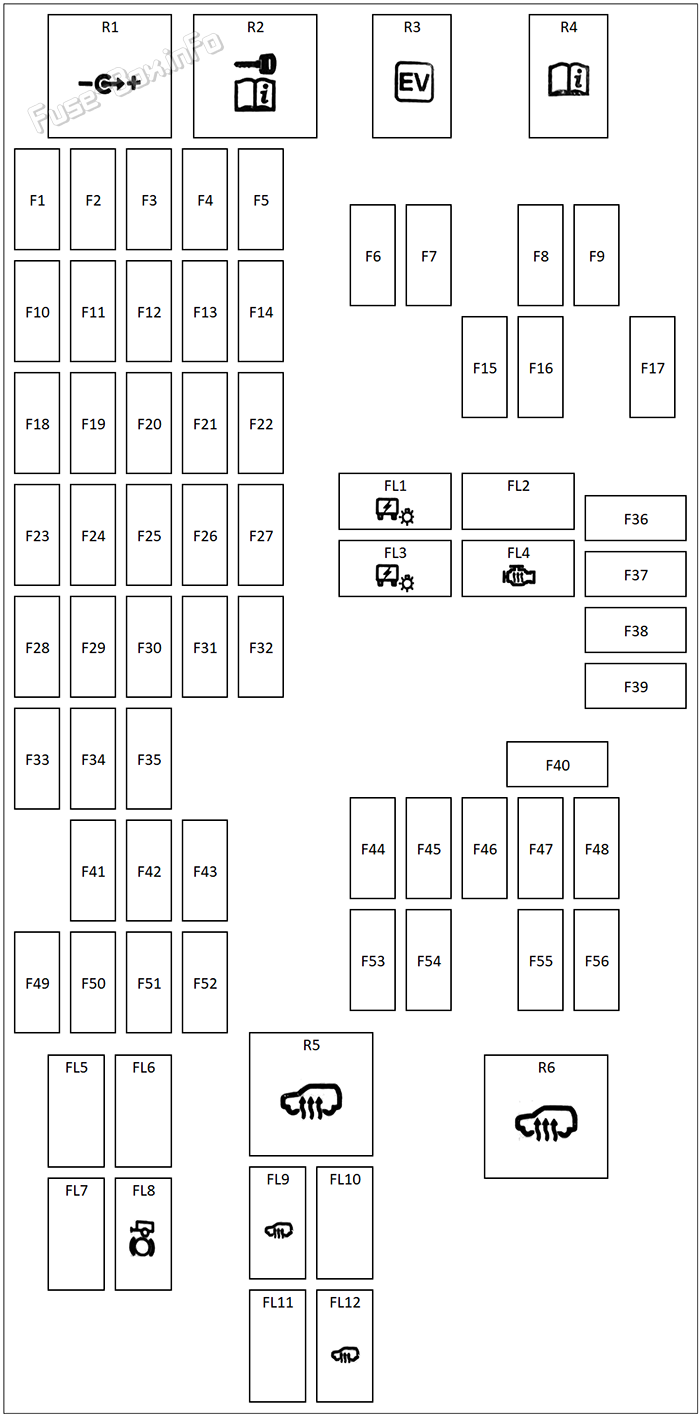

Instrument panel fuse box diagram: Land Rover Defender (L663; 2020, 2021, 2022, 2023)

Назначение предохранителей в блоке панели приборов
№НоминалЗащищенные цепи
120Aприкуриватель Спереди.
220Aприкуриватель/ Спереди шнурка.
320A2020-2022: Соединительный розетка.
2026: Соединительный розеточный блок: вторая строка.
420A2020-2022: консоль для подстегивания розетки /USB консоль.
2023-2025: Второй ряд аксессуаров. Вторая строка USB Порты.
2026: Соединительный розеточный блок: вторая строка.
55A2021-2024: Усилитель телефона.
610A2020-2022: 3-й ряд охладителя.
2025-2026: задний климат и комфорт.
75AЗащитный звук.
8--
915A2021-2022: Гибридная система.
1020A2020-2022: консоль для подстегивания розетки /USB консоль.
2023-2025: Второй ряд аксессуаров. Вторая строка USB Порты.
2026: Соединительный розеточный блок: вторая строка.
115AБеспроводное зарядное устройство.
1220AКрыша P2.
1320AКрыша P1.
145A2020-2022: Переключатель оптимизации на дальние расстояния.
15--
16--
175AЗеркало для обзора задний двор/электроцветное зеркало.
1830AПереднее сиденье справа.
1930A2020: Задняя RH Садись.
2025-2026 Переднее сиденье с левой стороны.
2025A2020-2022: Задняя LH Дверь.
2025-2026: задняя дверь с левой стороны.
2110Aохлаждаемый вещевой ящик.
225AХолодильный вентилятор (MHEV).
2320A2020: Место пассажира.
30A2025-2026 Переднее сиденье с левой стороны.
2425AВодительские дверные переключатели.
2515A2020-2022: система подвески.
2610A2020: Упаковка для выключателей сидений пассажиров.
2725AВыключатели дверей пассажиров.
2820A2020-2024: Сиденье водителя.
2925A2020-2022 Задняя дверь RH.
2025-2026: задняя дверь справа.
3030AКрыша PANO.
315AНад головной консолью,RF приемник, топливный обогревательный прибор,TPMS Приемник. Сингапурская система взимания платы за пользование дорогами.
32--
3320A2020: Сиденье водителя.
34--
355A2020-2022: Выключатель тормозов.
36--
375AСингапурский соединитель цен на дороги.
3810AУстройства для вождения и система предупреждения столкновений.
3910AРядом с модулем полевого чувств.
40--
415AМодуль телематики.
42--
4310AПодогрев рулевого колеса.
4410A2020-2022: рулевое колесо.
5A2025-2026 Модуль рулевого колеса.
45--
4615A2020-2022: Климатологический контроль.
2025-2026: Климатологический контроль.
47--
4810A2020: камера, устанавливаемая против водителя.
495A2020-2022: Антенна мобилизатора.
2025-2026: Иммобилизатор.
5010A2020-2022: головное отображение (показатель) HUD).
2025-2026: Выставка головы (на дисплее) HUD).
51--
525A2020-2022* Модуль ионизатора.
2025-2026: Воздушная ионизатор.
5310A2020-2022: Группа по приборам.
2025-2026: Группа по приборам.
545A2020-2022 Диагностический соединитель OBD2.
2025-2026 Диагностическая разъемка.
5515A2025-2026: Передача.
56--

Блок предохранителей в моторном отсеке

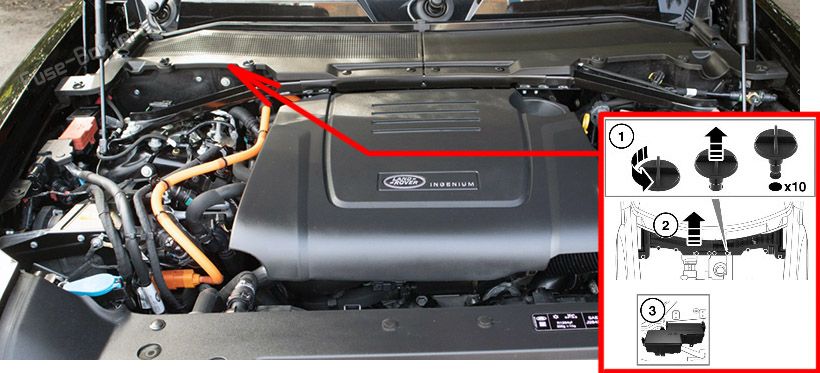

Расположение блока предохранителей

Блок предохранителей расположен со стороны пассажира. Схема блока нанесена на внутреннюю сторону крышки.The location of the fuses in the engine compartment: Land Rover Defender (2020-2023)

  1. Освободите и снимите поворотные фиксаторы крышек.
  2. Поднимите край крышки и сдвиньте её.
  3. Освободите четыре фиксатора и снимите крышку блока предохранителей.

Схема блока предохранителей

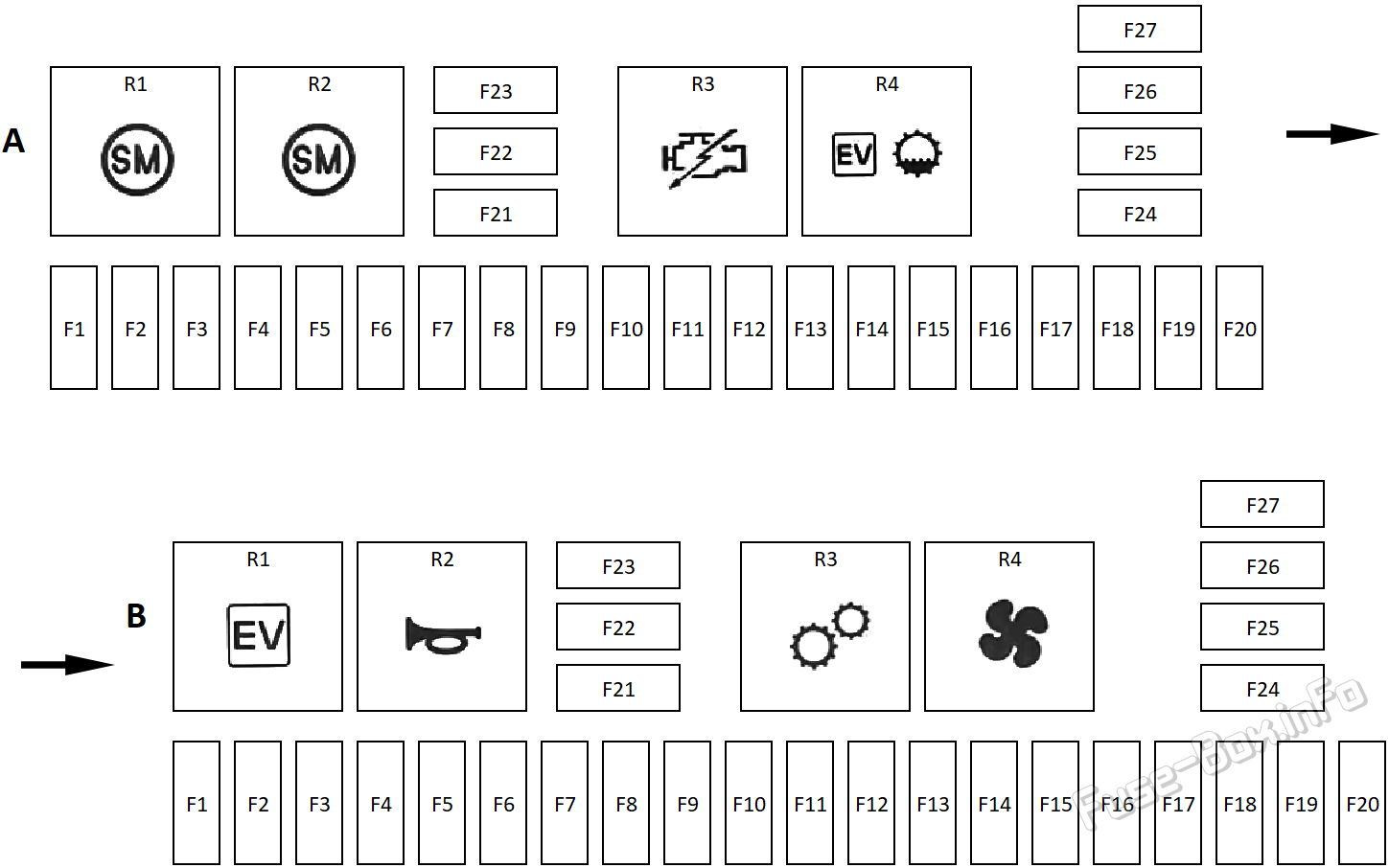

Under-hood fuse box diagram: Land Rover Defender (L663; 2020, 2021, 2022, 2023)

6.4.2 Назначение предохранителей в блоке моторного отсека
№НоминалЗащищенные цепи
блок предохранителей A
110AУправление двигателем.
215AУправление двигателем.
310A2020: Управление двигателем.
2021-2022: Охлаждение гибридного транспортного средства.
2023-2026: Управление двигателем.
410A2020-2022: Управление двигателем.
2023 Управление двигателем: только дизельные транспортные средства.
2026: Управление двигателем.
510AУправление двигателем.
615A2020-2022: вспомогательные системы двигателя.
2023 Охлаждение двигателя: все транспортные средства; насос для работы на моторном топливе: только дизельные транспортные средства.
2024-2026 Охлаждение двигателя.
75A2020-2022: вспомогательные системы двигателя.
2025-2026 Охлаждение двигателя.
85A2020-2022: Чувство стартера.
2023-2024: электрические системы транспортного средства.
2025-2026 Винч.
925AСтиральная машина сзади.
1010A2020-2025: Подогрев стирального самолета.
1115A2020 Расширенный водозапорный/пусковой водяной насос.
2021-2026 Охлаждение двигателя.
1225A2020-2023: Топливный насос.
1315A2020-2023: хладагент/водный насос зарядного воздуха.
2024-2026 Охлаждение двигателя.
1415A2020-2022: Управление двигателем.
2025-2026: Управление двигателем.
1510A2020: хладагент/водный насос зарядного воздуха.
2021-2022 Охлаждение двигателя.
1625A2020-2022: Стиральный самолет.
2025-2026: Стиральный самолет.
175A2020: Горючее ECU.
2021-2022: Управление двигателем.
1820A2020-2022: Управление двигателем.
2025-2026: Управление двигателем.
1925A2020-2022 Управление двигателем/зажигание.
2025-2026: Управление двигателем.
2020A2020-2022: Дизельные выхлопные жидкости.
2120AСтартер (только дизельные двигатели).
2240AСтартер.
2360AВентилятор охлаждения.
2440AУправление двигателем (только двигателями с бензиновым двигателем).
2540Aмасляный насос.
2615AПередний стеклоочиститель.
2760AАнтиблокировочная тормозная система (ABS).
блок предохранителей B
15A2025-2026: Управление двигателем.
2--
315A2021-2022: Охлаждение гибридного транспортного средства.
2025-2026 Охлаждение двигателя.
4--
515A2020 Передние противотуманные огни.
30A2025-2026 Охлаждение двигателя.
615AЗвуковой сигнала.
710AСистемы помощи водителю.
810A2020-2023: Мягкое гибридное электромобильное средство (мобильный гибридный электромобиль) MHEV).
2024-2026: 48В.
95A2020-2022: Радиолокационная установка спереди.
2025-2026: Нагнетательный заряд.
105AСистемы камер.
115A2020: Мягкое гибридное электромобильное средство (мобильный гибридный электромобиль) MHEV).
20A2021-2026 Модуль трассы.
125A2020-2022 Модуль управления трансмиссией.
2025-2026 Модуль управления трансмиссией.
135A2020: выравнивание фар.
1430AСправа от стирального насоса.
15--
1610A2021-2022 Беспроводное зарядное устройство.
1730AСлева от стирального насоса.
1825AСправа от фары.
1915AПередатчик, внедорожные системы, переключатель передач.
2025AЛобовой свет.
2130AКоробка для передачи.
2240AНагреваемое ветровое стекло с левой стороны.
2340AНагретое ветровое стекло справа.
2440AСвечи.
2540AСвечи.
2650AПередний воздуходувной двигатель.
2760AАнтиблокировочная тормозная система (ABS).

Блок предохранителей в багажном отделении

Расположение блока предохранителей

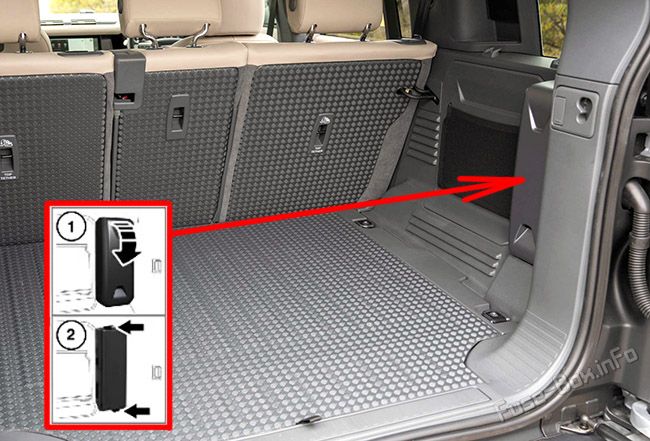

The location of the fuses in the trunk: Land Rover Defender (L663; 2020-2023)

  1. Потяните крышку блока предохранителей, чтобы освободить 6 фиксаторов.
  2. Освободите два фиксатора и снимите крышку блока предохранителей.

Схема блока предохранителей

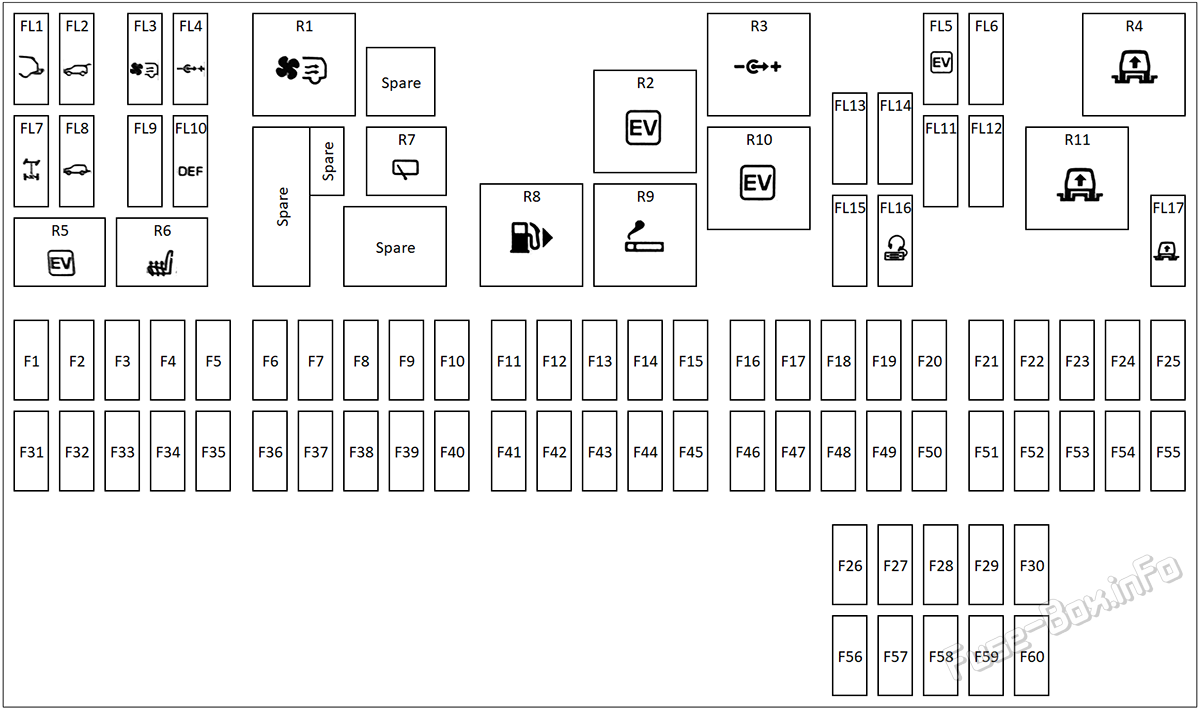

Trunk fuse box diagram: Land Rover Defender (L663; 2020, 2021, 2022, 2023)

Назначение предохранителей в блоке багажного отделения
№НоминалЗащищенные цепи
115A2020-2022: Мягкое гибридное электромобильное средство (мобильный гибридный электромобиль) MHEV).
2023-2026: вентилятор охлаждения батарей.
225A2020-2022: 3-е число рядов тепловых сидений.
2025-2026: обогревательные приборы для подушек заднего сиденья.
315A2020-2022: Упаковки для выключателей сидений третьего ряда.
4--
5--
65A2020-2022: батарея (батарейка) MHEV).
2026: камера, устанавливаемая против водителя.
75A2020-2022: Слепой пятничный монитор/контроль расстояния в парке/радиолокатор заднего угла.
2023-2026: слепой точечный монитор.
820AВодитель нагрет или климатический сидение.
915AВыключатель сиденья водителя/пассажира и массажное сиденье.
1020AЖара сиденья пассажира.
1120AПодушка для обогрева сзади RH.
1215AТепловые и выключатели сидений третьего ряда /RH/LH Упаковки задних переключателей сидений.
1320AПодушка для обогрева сзади LH.
1420AЗадний стеклоочиститель.
1530AТопливный насос.
1615AПодъем трейлеров.
1710A2020-2023: цистерна для подачи дизельных выхлопных газов.
1820A2020-2023: Вспомогательное пространство для нагрузки на разъем /USB Третий ряд.
2024-2026: Соединительный розеточный блок: грузовое пространство.
1920A2020-2022: прикуриватель сзади.
2026: Соединительный розеточный блок: грузовое пространство.
2020A2020-2022: Коробка для подслоек.
2026 Целевая лампа.
2110A2020-2023: Задняя USB.
2024: Второй ряд аксессуаров.
22--
2310A2020: Передняя дисплейная панель ниже.
245A2025-2026: Выбросы загрязняющих веществ транспортными средствами.
255A2020-2022: Электронная подвеска воздуха.
2023-2026: контроль шасси.
262A2023: Электронный сбор сборов.
27--
28--
295A2020-2024: Адаптивный контроль за круизом.
2025-2026: Радиолокатор.
3030AОбогрев заднего стекла.
31--
325A2021-2022: Докладчик.
3315AВелосипед.
345AАккумуляторная батарея (MHEV).
3520A2025-2026* Модуль управления шасси.
36--
3730AСидеть у водителя.
385A2020-2022: распределительный пакет с сенсорным экраном/контроль климата.
2023-2024: контроль за задним климатом. Задние переключатели консоли.
2025-2026: задний климат и комфорт.
3930AРазвертываемые пороги.
40--
4120A2025-2026* Модуль управления шасси.
4220A2020-2022: Задняя RH Садись.
30A2025-2026: Переднее сиденье справа.
4320A2020-2023 Модуль без ключей.
4415AПрицеп поднимай.
4515A2020-2022: Топливный бак.
2023-2024: Топливный бак. Модуль управления силовым приводом.
4615A2020-2022: Топливный насос.
47--
4810AВерхняя часть переднего дисплея.
49--
5015A2020-2022: Система развлечений.
5115AМодуль управления передней инфекцией (FICM).
5210A2020-2022: портативные устройства для пользователей.
2025-2026: Ввод и выпуск аудио-видеоматериалов.
5310A2020-2022: Переносная коробка задней консоли.
5410A2025-2026* Модуль управления шасси.
5515A2020-2022: модуль управления шасси (AIR).
2025-2026* Модуль управления шасси.
5610A2020-2022: модуль управления шасси (CVD).
2025-2026* Модуль управления шасси.
575A2020-2022 Модуль без ключей.
2025-2026: Радиочастотная связь (RadioRecord) RF) привод.
5830A2020-2022: Место пассажира.
2025-2026 Передние сиденья.
5915A2025-2026* Модуль управления шасси.
6010A2025-2026* Сиденья для тела и души.
