Предохранители и реле Land Rover Discovery 1 (1989-1998)
Схемы относятся к указанным годам и вариантам Land Rover Discovery 1 (1989-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
Расположение предохранителей Land Rover Discovery (Series I)
Предохранитель прикуривателя (розетки): № 6 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

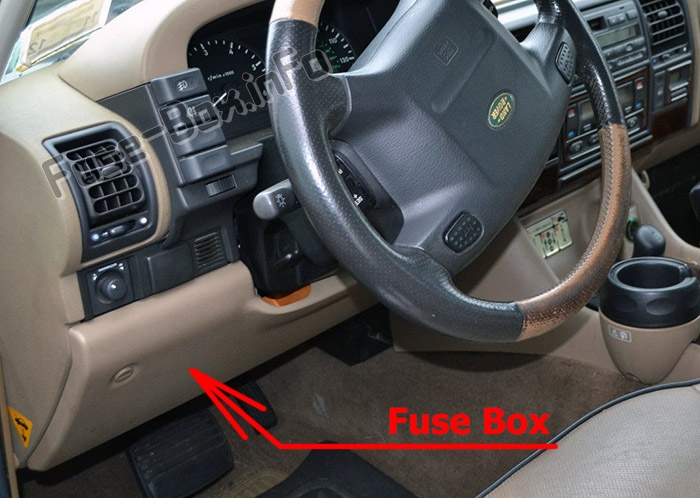

Расположение блока предохранителей
Он находится за панелью под рулем (чем-нибудь плоским поверните два фиксатора против часовой стрелки и опустите панель).

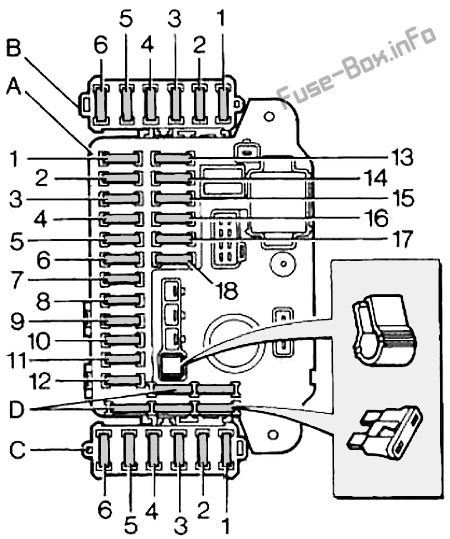

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 15A | Стоп-сигналы, указатели поворотов |
| 2 | 10A | Габаритный свет (левая сторона) |
| 3 | 10A | Радио/кассета/проигрыватель компакт-дисков |
| 4 | 10A | Дальний свет фары (правая сторона) |
| 5 | 10A | Дальний свет фары (левая сторона) |
| 6 | 20A | Зажигалка |
| 7 | 10A | Подушка безопасности SRS |
| 8 | 10A | Габаритные огни (правая сторона) |
| 9 | 10A | Задние противотуманные фары |
| 10 | 10A | Ближний свет фар (правая сторона) |
| 11 | 10A | Ближний свет фар (левая сторона) |
| 12 | 10A | Многофункциональный блок |
| 13 | 10A | Питание зажигания для многофункционального блока |
| 14 | 10A | Панель приборов, часы, датчик скорости, SRS (вторичный) |
| 15 | 10A | Кондиционер, окна |
| 16 | 20A | Омыватели и дворники (передние) |
| 17 | 10A | Стартер, свеча накаливания |
| 18 | 10A | Омыватели и дворники (задние), зеркала, круиз-контроль |
| D | Запасные предохранители | |
| "В"-Спутник | ||
| 1 | 30A | Электрические стеклоподъемники - передние |
| 2 | 30A | Электрические стеклоподъемники - задние |
| 3 | 10A | Антиблокировочное торможение |
| 4 | 15A | Центральный дверной замок |
| 5 | 30A | Крыша с электроприводом |
| 6 | 20A | Фары прицепа |
| "С"-Спутник | ||
| 1 | 15A | Противоугонная сигнализация |
| 2 | 20A | Омыватели фар |
| 3 | 10A | Управление двигателем |
| 4 | 5A | Антиблокировочная система тормозов |
| 5 | 10A | Противоугонная сигнализация |
| 6 | 25A | Задний кондиционер, обогреватель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

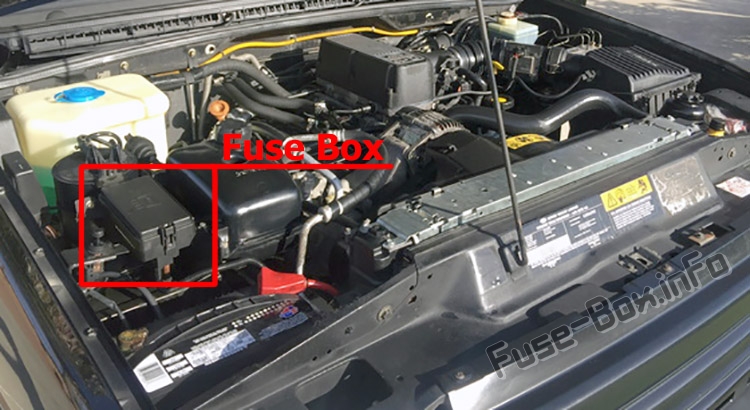

Расположение блока предохранителей

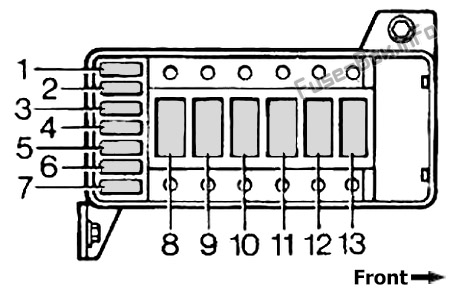

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 30A | Обогрев заднего стекла |
| 2 | 20A | Огни |
| 3 | 30A | Кондиционирование воздуха |
| 4 | 30A | Аварийная сигнализация, звуковой сигнал |
| 5 | 30A | Антиблокировочное торможение |
| 6 | 5A | Топливный насос |
| 7 | 20A | Топливная система |
| 8 | насос АБС | |
| 9 | Цепи зажигания | |
| 10 | Освещение | |
| 11 | Стеклоподъемник, центральный замок, задний вентилятор | |
| 12 | Отопитель, кондиционер | |
| 13 | Генератор |
