Предохранители и реле Land Rover Discovery 2 (L318, 1998-2004)
Схемы относятся к указанным годам и вариантам Land Rover Discovery 2 (L318, 1998-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
Расположение предохранителей Land Rover Discovery 2 1998-2004 гг.
Предохранители прикуривателя (розетки) в Land Rover Discovery 2 Это предохранители № 15 (прикуриватель) и № 32 (розетка для аксессуаров) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

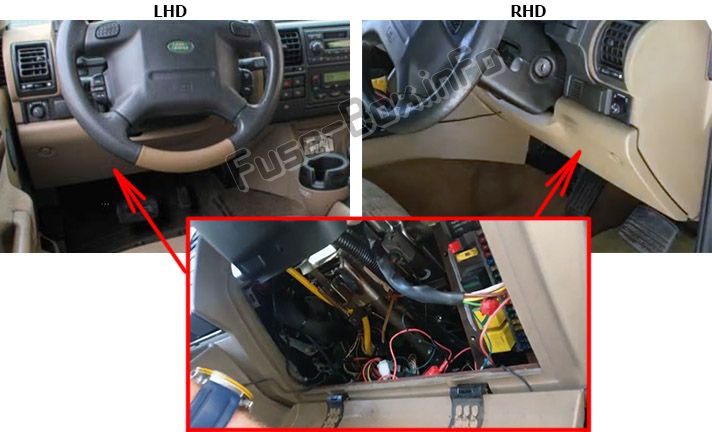

Расположение блока предохранителей
Он расположен под рулевым колесом за панелью.

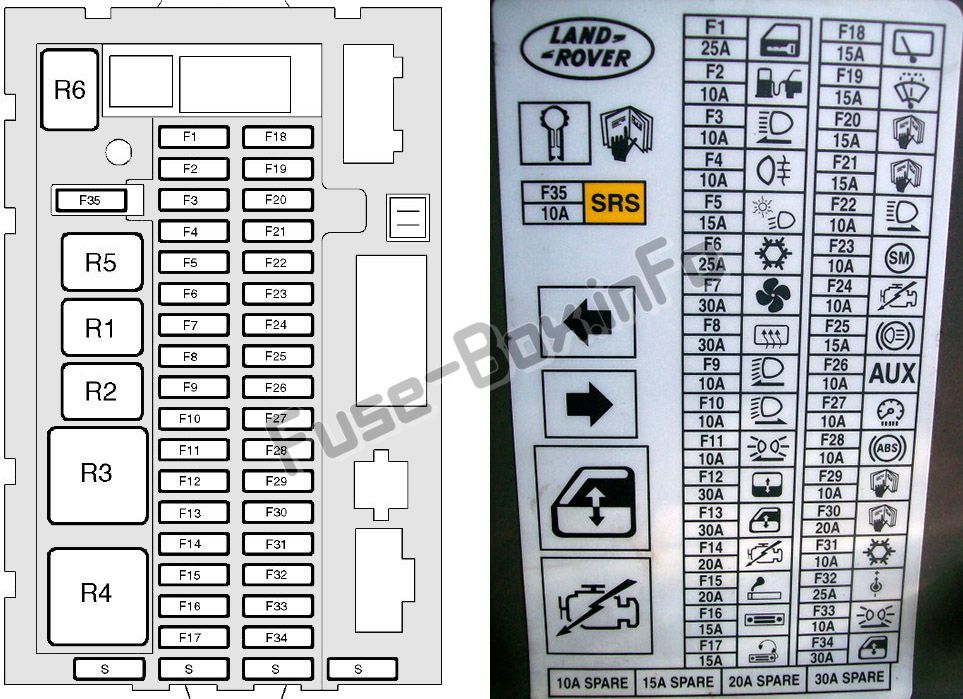

Схема блока предохранителей
| № | A | Цепь защищена |
|---|---|---|
| 1 | 25 | Центральный дверной замок |
| 2 | 10 | Открытие топливного лючка |
| 3 | 10 | Пакет инструментов Переключатель подсветки |
| 4 | 10 | Противотуманные фары - задние |
| 5 | 10 | Дальний свет фары — левая |
| 6 | 25 | Вентилятор кондиционера - задний |
| 7 | 30 | Вентилятор отопителя - передний |
| 8 | 30 | Обогрев заднего стекла Зеркала с подогревом |
| 9 | 10 | Нормальный свет фары — левая |
| 10 | 10 | Нормальный свет фары — правая |
| 11 | 10 | Боковые и задние фонари — левые Подсветка номерного знака Переключатель подсветки Розетка для прицепа |
| 12 | 30 | Люк на крыше |
| 13 | 30 | Электрические стеклоподъемники - задние |
| 14 | 20 | Катушки зажигания |
| 15 | 20 | Зажигалка Внутреннее освещение Подогрев сидений Подсветка косметического зеркала |
| 16 | 15 | Часы Радио Контроль дистанции при парковке Задние наушники |
| 17 | 15 | Радиоусилитель Компьютерные колонки |
| 18 | 15 | Мотор стеклоочистителя - задний |
| 19 | 15 | Мотор стеклоочистителя - передний Стеклоомыватель - передний |
| 20 | 15 | Внутреннее освещение Часы/радио память Ремобилизация двигателя CD-плеер Ключ я/замок Диагностика |
| 21 | 15 | Раздаточная коробка Звуковое предупреждение о тревоге Сдвиг я/замок |
| 22 | 10 | Дальний свет фары — правая |
| 23 | 10 | Пусковой двигатель |
| 24 | 10 | Генератор Автоматическая коробка передач Управление двигателем |
| 25 | 15 | Стоп-сигналы Фонари заднего хода |
| 26 | 10 | Реле вспомогательных цепей |
| 27 | 10 | Инструменты Контроль спуска с холма |
| 28 | 10 | Самовыравнивающаяся подвеска Антиблокировочное торможение |
| 29 | 10 | Активное улучшение прохождения поворотов (ACE) |
| 30 | 20 | Круиз-контроль Электрические зеркала Стеклоомыватель - задний |
| 31 | 10 | Вентилятор кондиционера - передний |
| 32 | 25 | Розетка для аксессуаров |
| 33 | 10 | Боковые и задние фонари — правые Радио Розетка для прицепа Переключатель подсветки |
| 34 | 30 | Электрические стеклоподъемники - передние |
| 35 | 10 | Подушка безопасности SRS |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

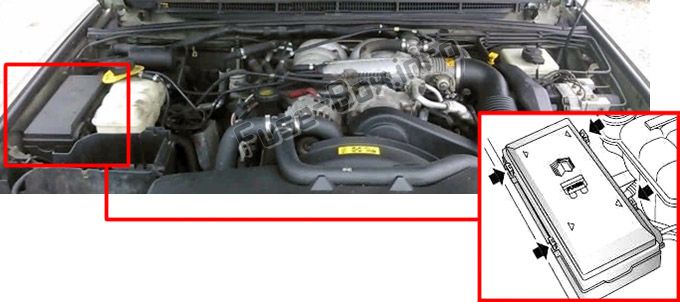

Расположение блока предохранителей

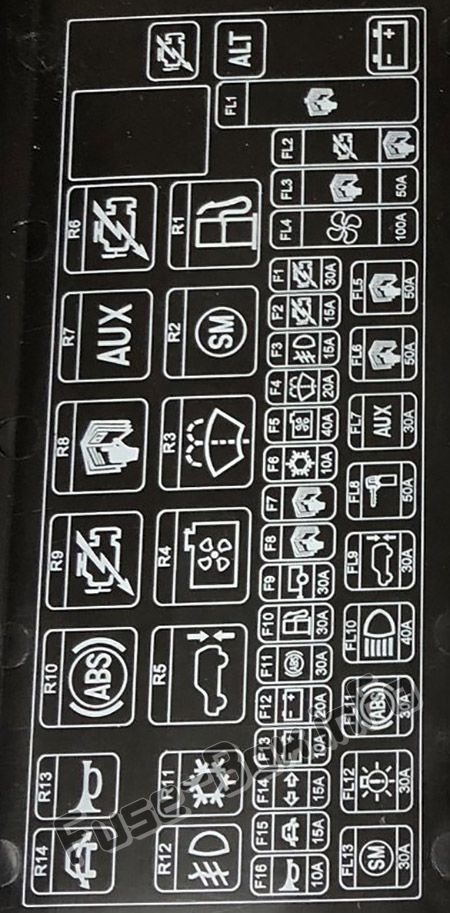

Схема блока предохранителей
| № | A | Цепь защищена |
|---|---|---|
| 1 | 30 | Топливные форсунки |
| 2 | 15 | Система управления двигателем |
| 3 | 15 | Передние противотуманные фары |
| 4 | 20 | Омыватели фар |
| 5 | 40 | Вентиляторы охлаждения |
| 6 | 10 | Кондиционирование воздуха |
| 7 | 40 | Обогрев лобового стекла - левое |
| 8 | 40 | Обогрев лобового стекла - правое |
| 9 | 30 | Фары прицепа |
| 10 | 30 | Топливный насос |
| 11 | 30 | клапан АБС |
| 12 | 20 | Автоматическая коробка передач |
| 13 | 10 | Блок управления кузовом (BCU) |
| 14 | 15 | Указатели поворота Сигнальные огни |
| 15 | 15 | Активное улучшение прохождения поворотов (ACE) |
| 16 | 10 | Horn |

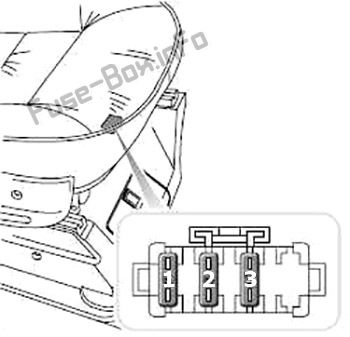

Предохранители под сиденьем
Предохранители под сиденьем
Он расположен под каждым передним сиденьем.
| № | A | Цепь защищена |
|---|---|---|
| 1 | 3 | Поясничная поддержка - соленоид |
| 2 | 3 | Поясничная поддержка - насос |
| 3 | 40 | Электрика сиденья |
