Предохранители и реле Land Rover Discovery 3 / LR3 (L319, 2004-2009)

Схемы относятся к указанным годам и вариантам Land Rover Discovery 3 / LR3 (L319, 2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.

Расположение предохранителей Land Rover Discovery 3 / LR3 2004-2009 гг.

Предохранители прикуривателя (розетки) в Land Rover Discovery 3 / LR3 Это предохранители № 19 (дополнительная розетка сидений 2-го ряда), № 34 (дополнительная розетка передних сидений), № 47 (дополнительная розетка сидений 3-го ряда) и № 55 (прикуриватель) в блоке предохранителей панели приборов.

Оглавление

Блок предохранителей на приборной панели

Расположение блока предохранителей

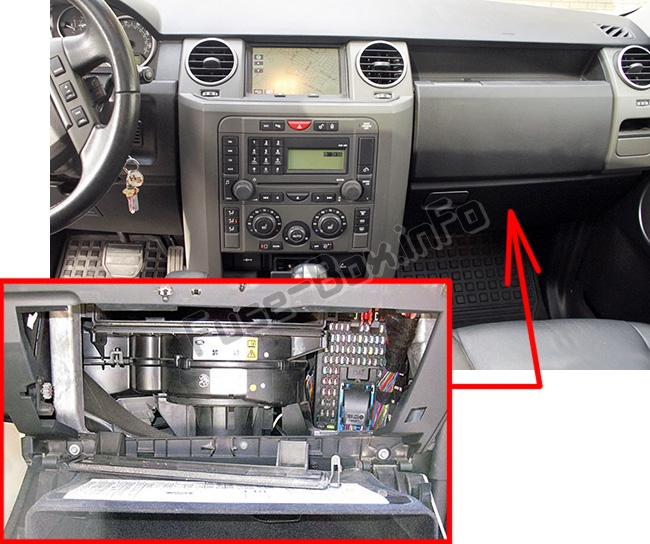

Блок предохранителей находится за перчаточным ящиком. Расположение блока предохранителей

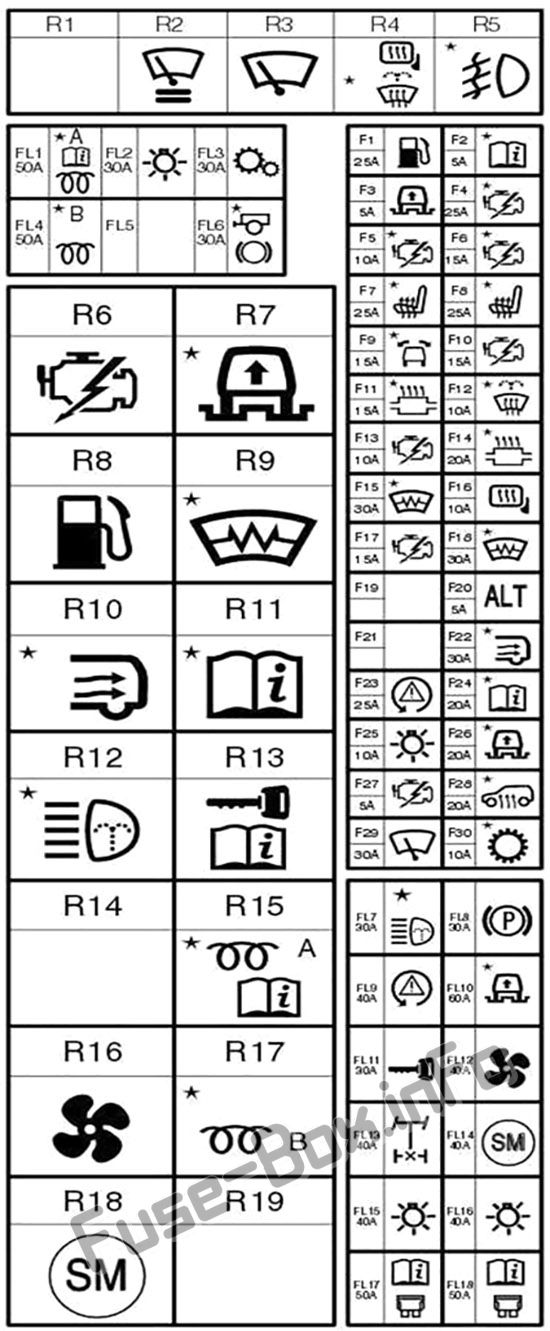

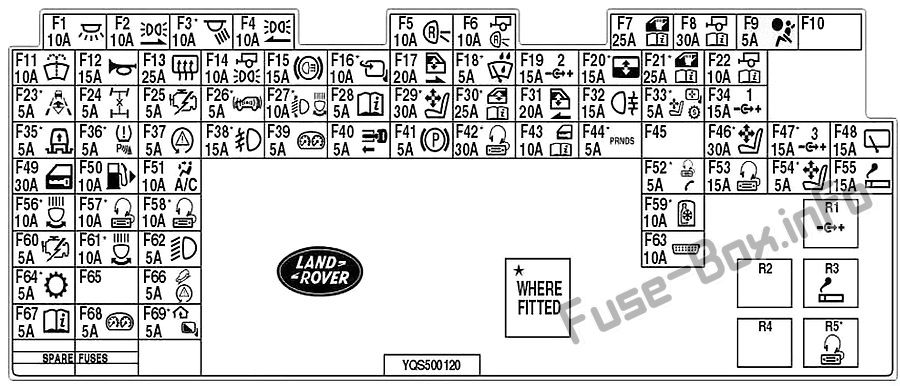

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	Цепи защищены	A
1	Освещение салона - лампа в перчаточном ящике, лампа в косметическом зеркале, фонари для карт, отключаемые потолочные фонари. Электрические сиденья (без памяти).	10
2	Правые боковые фонари	10
3	до 2005 г.: театральные лампы	10
4	Левые боковые фонари	10
5	Фонари заднего хода	10
6	Фонарь заднего хода прицепа	10
7	Окно водителя	25
8	Прицеп-пикап (аккумуляторное питание)	30
9	до 2006 года: SRS с 2007 г.: подушки безопасности	5
10	-	-
11	Насос омывателя	15/10
12	Horn	15
13	Обогрев заднего стекла	25
14	Боковой фонарь прицепа	10
15	Стоп-сигналы, выключатель тормоза	15
16	Зеркало Powerfold	10
17	Заднее правое окно	20
18	Датчик дождя, датчик внешней освещенности (автолампы)	5
19	Дополнительный разъем питания - сиденья 2-го ряда	15
20	Люк на крыше	15
21	Пассажирское окно	25
22	Пикап прицепа (подача зажигания)	10
23	-	-
24	Раздаточная коробка - межосевой дифференциал, Terrain Response	5
25	Модуль управления двигателем (ECM)	5
26	Звуковой оповещатель с резервным аккумулятором	5
27	Адаптивное переднее освещение / Корректор фар	10
28	Блок предохранителей в моторном отсеке - зажигание	5
29	Пассажирский электрический морской	30
30	-	-
31	Заднее левое окно	20
32	Задние противотуманные фары	15
33	Регулировка зеркал, Селектор АКПП, пассажирское сиденье с электроприводом (до 2005 г.).	5
34	Дополнительный разъем питания - передние сиденья	15
35	ЭБУ пневматической подвески	5
36	Park Distance Control, система контроля давления в шинах	5
37	Динамический контроль устойчивости	5
38	Передние противотуманные фары	15
39	Пакет инструментов	5
40	Ключ в смысле	5
41	Электрический стояночный тормоз (EPB)	5
42	Аудиоусилитель	30
43	Радиочастотный приемник, система контроля давления в шинах	10
44	Селектор автоматической коробки передач	5
45	-	-
46	Сиденье водителя с электроприводом	30
47	Дополнительная розетка - 3-й ряд сидений	15
48	Задний стеклоочиститель	15
49	Центральный дверной замок	30
50	Электропривод топливной заслонки	10
51	ЭБУ климат-контроля	10
52	Телефон, центр дорожных сообщений	5
53	Мультимедийный модуль, аудиоблок, DVD-проигрыватель	15
54	Электросиденье с памятью, поясничный насос	5
55	Зажигалка	15
56	Адаптивное переднее освещение (левый блок)	10
57	Развлекательный модуль для пассажиров задних сидений	10
58	Телефон, сенсорный дисплей, мультимедийный модуль, ТВ-тюнер	10
59	Кулер для ящиков	10
60	Модуль управления двигателем (ECM)	5
61	Адаптивное переднее освещение (правый блок)	10
62	Ближний свет, автолампы	5
63	Диагностический разъем	10
64	ЭБУ автоматической коробки передач	5
65	-	-
66	Переключатель HDC, переключатель тормоза, датчик угла поворота рулевого колеса, переключатель DSC	5
67	Авто лампы	5
68	Пакет инструментов	5
69	Внутренние зеркала заднего вида с автоматическим затемнением Электрохроматическое зеркало, Homelink (до 2005 г.).	5

Спутниковый блок предохранителей

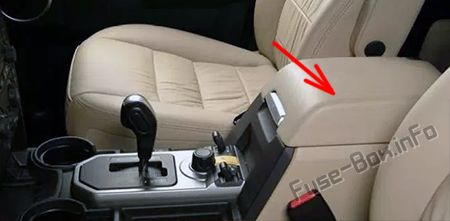

Находится в основании бардачка на центральной консоли. Спутниковый блок предохранителей

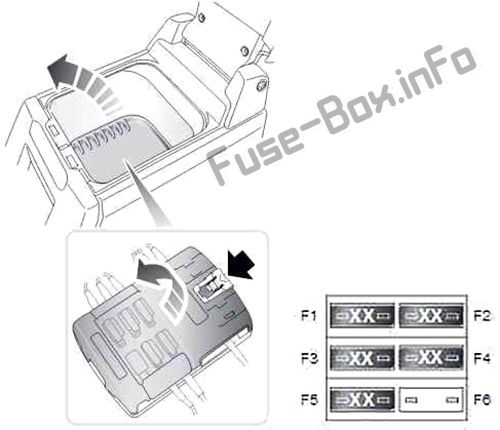

Спутниковый блок предохранителей

№	Цепи защищены	A
1	Переговорное устройство	5
2	Сирена	20
3	Скрытые лампы	5
4	Маяк	10
5	Монитор состояния батареи	3
6	Дополнительное оборудование	30

Блок предохранителей в моторном отсеке

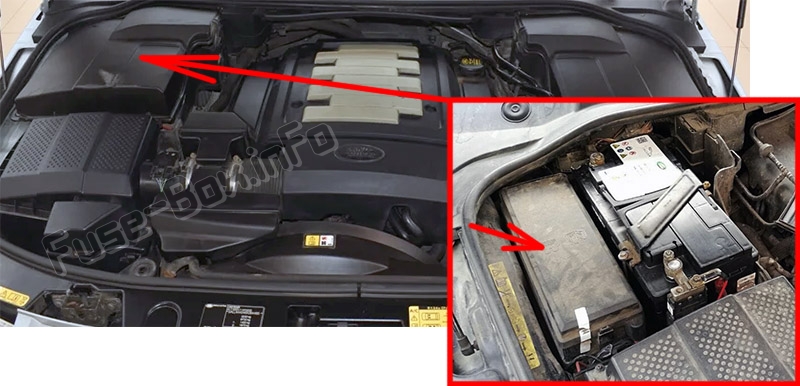

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Цепи защищены	A
1	Топливный насос	25
2	-	-
3	ЭБУ пневматической подвески	5
4	Дизель - дизель EMS (ЭБУ и управление реле топливного насоса)	25
5	Бензин - бензиновый EMS (клапан продувки, EGR, клапан настройки впускного коллектора), вентилятор E-Box	10
6	Бензин EMS (катушки зажигания)	15
6	с 2007: Diesel EMS (управление датчиками и реле свечей накаливания)	15
7	Подогрев переднего сиденья	25
8	Подогрев заднего сиденья	25
9	до 2005 г.: активный контроль крена	15
10	Бензин - бензиновый EMS (двигатель дроссельной заслонки, MAF), вентилятор охлаждения	15
10	Дизель - вентилятор охлаждения	15
11	Бензин - бензин EMS (задние кислородные датчики)	15
12	Форсунки омывателя с подогревом	10
13	Бензин - бензин EMS (ЭБУ, ВВЦ и управление реле бензонасоса)	10
13	Дизель EMS (PCV, VCV)	10
14	Бензин - бензин EMS (передние кислородные датчики)	20
15	Обогрев лобового стекла	30
16	Обогрев зеркал заднего вида	10
17	Бензин - бензин EMS (форсунки)	15
17	Дизель EMS (MAF, EGR), вентилятор E-Box	15
18	Обогрев лобового стекла	30
19	-	-
20	Генератор	5
21	-	-
22	Задний вентилятор	30
23	Система динамического контроля устойчивости	25
24	Бензин - насос усилителя тормозов	20
25	Выключатель освещения	10
26	ЭБУ пневматической подвески	20
27	Модуль управления двигателем (ECM)	5
28	Дизель - дополнительный отопитель	20
29	Передние дворники	30
30	ЭБУ автоматической коробки передач	10

Блок предохранителей прицепного устройства

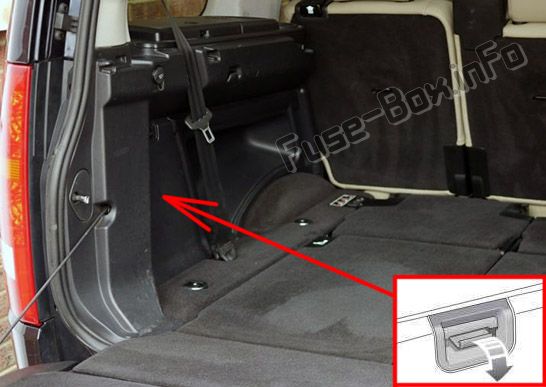

Он расположен в левой части заднего отсека за крышкой. Блок предохранителей прицепного устройства

Блок предохранителей прицепного устройства

№	Цепи защищены	A
1	Стоп-сигнал	7.5
2	Подача зажигания	15
3	Питание от батареи	15
4	Задние противотуманные фары	7.5
5	Правый задний фонарь	5
6	Номерной знак и левый задний фонарь	5
