Предохранители и реле Land Rover Discovery 4 / LR4 (2009-2016)
Схемы относятся к указанным годам и вариантам Land Rover Discovery 4 / LR4 (2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
Расположение предохранителей Land Rover Discovery 4 / LR4 2009-2016 гг.
Предохранители прикуривателя (розетки) в Land Rover Discovery 4 / LR4 Это предохранители № 53 (прикуриватель), № 55 (розетки дополнительного питания — центральная и задняя) и № 63 (розетка дополнительного питания — спереди) в блоке предохранителей в нижнем салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Моторного отсека

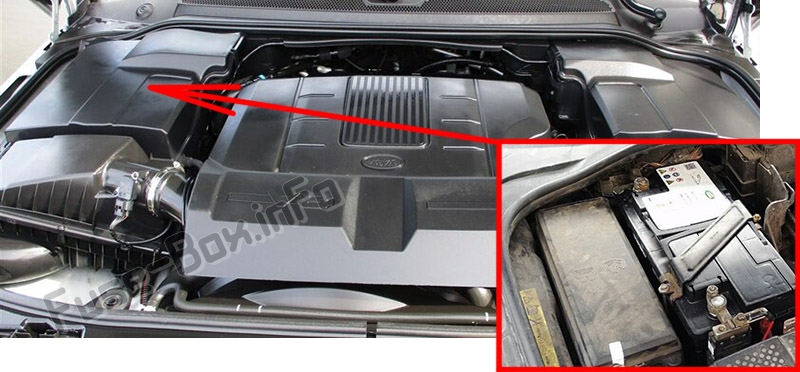

Блок предохранителей находится в левой части моторного отсека под крышкой.
Пассажирский салон

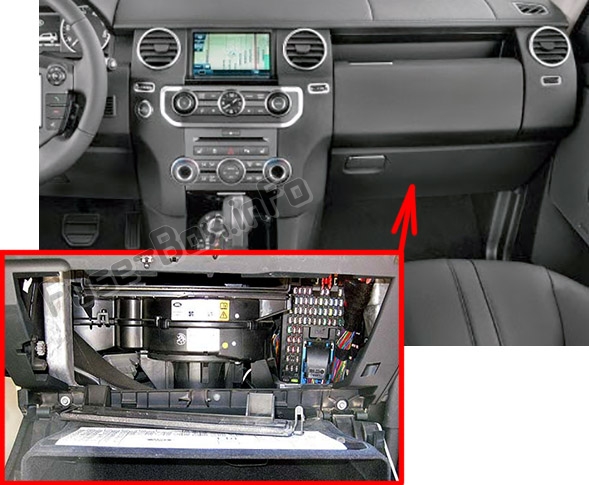

Первый блок предохранителей расположен в верхнем перчаточном ящике.

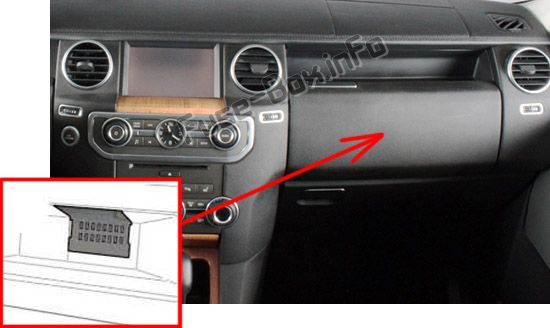

Второй блок предохранителей находится за нижним перчаточным ящиком.
Схемы блока предохранителей
Схемы блока предохранителей
Моторного отсека

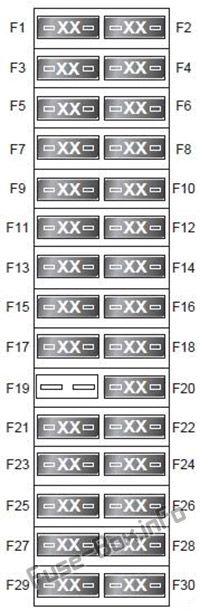

| № | A | Цепи защищены |
|---|---|---|
| 1 | 25 | Топливный насос |
| 2 | 5 10 | 2009-2014: Бензин - EMS (MAF, датчик масла) Дизель - подогреватель на топливе 2014-2016: Система управления двигателем (только бензин). Подогреватель на топливе (только дизель). |
| 3 | 5 | ЭБУ пневматической подвески |
| 4 | 25 | EMS (ECM, управление реле топливного насоса) |
| 5 | 15 | EMS |
| 6 | 15 | Бензин - EMS (катушки зажигания) Дизель - EMS (датчики, управление реле свечей накаливания) |
| 7 | 10 | 2015-2016: Адаптивный круиз-контроль (ACC). |
| 8 | 25 | Подогрев заднего сиденья |
| 9 | - | - |
| 10 | 10 | 2009–2016: Дизель — EMS 2009–2014: Бензин — EMS (двигатель дроссельной заслонки) |
| 11 | 15 20 | 2009-2014: Бензин - EMS (датчики кислорода) Дизель 3,0 л - Муфта компрессора кондиционера 2014-2016: Система управления двигателем (только бензин). Жидкость для выхлопных газов дизельных двигателей (DEF) (только для дизельных двигателей). |
| 12 | 10 | Форсунки омывателя с подогревом |
| 13 | 15 | EMS |
| 14 | 15 | Бензин - EMS (датчики кислорода) |
| 15 | 30 5 10 | 2009-2014: Обогрев лобового стекла. 2014-2016: зеркало заднего вида, камера заднего вида, камера High Line. 2015-2016: Зеркало заднего вида. Задние камеры. Адаптивная система переднего освещения (AFS). Модуль управления фарами. |
| 16 | 15 5 | 2009-2014: Задний дворник 2014-2016: Монитор слепых зон (BSM), Wade sensing. |
| 17 | 10 | 2009–2012: Бензиновый V6 — EMS (EGR, продувочный клапан), вентилятор электронной коробки передач Дизель, 3,0 л — EMS (MAF, EGR) |
| 17 | 10 | Система управления двигателем (только дизель). |
| 17 | 20 | 2014-2016: Система управления двигателем (только бензин). |
| 18 | 30 30 5 | 2009-2012: Обогрев лобового стекла. 2012–2014: омыватели фар. 2014-2016: Система управления двигателем. |
| 19 | - | - |
| 20 | 5 30 | 2009-2014: Генератор 2014-2016: Омыватели фар. |
| 21 | 5 | Динамический контроль устойчивости (DSC), антиблокировочная тормозная система (ABS) |
| 22 | 30 | Задний вентилятор |
| 23 | 25 | Контроль тяги |
| 24 | 25 | Подогрев передних сидений |
| 25 | 15 | Horn |
| 26 | 20 | ЭБУ пневматической подвески |
| 27 | 5 15 | 2009-2014: Модуль управления двигателем (ECM) 2014-2016: Кондиционер. |
| 28 | 20 | 2009–2012: Бензиновый двигатель V6 — усилитель тормозов 2009-2014: Дизель - дополнительный отопитель 2015–2016: Бензиновый V8 SC — водяной насос промежуточного охладителя |
| 29 | 30 | Передние дворники |
| 30 | 10 | ЭБУ автоматической коробки передач |
Пассажирский салон (верхний)
| # | Номинальный ток [А] | Цепь защищена |
|---|---|---|
| 1 | 15 | Сенсорный экран, передняя встроенная панель управления |
| 2 | 10 | Аудиоусилитель |
| 3 | — | — |
| 4 | 10 | Навигация, Спутниковое радио |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель ввода/вывода аудио/видео |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Встроенная передняя и задняя панели управления - Отопление и вентиляция |
| 16 | 20 | Дополнительный отопитель на топливе. |
Пассажирский салон (нижний)

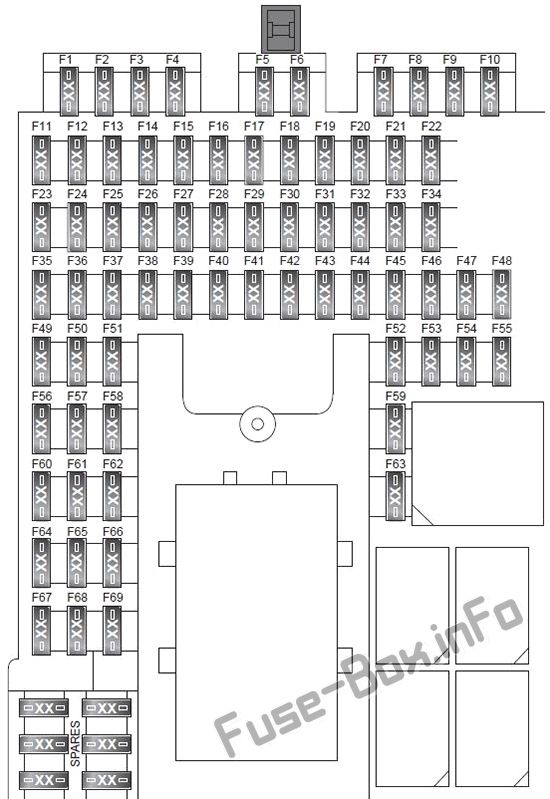

| № | A | Цепи защищены |
|---|---|---|
| 1 | 5 | Радиочастотный приемник, система TPM |
| 2 | - | - |
| 3 | 10 | Передние противотуманные фары |
| 4 | 5 | 2009-2011: Автоматический дальний свет фар. 2009–2014: Внутреннее зеркало с автоматическим затемнением. 2014–2016 год: не используется |
| 5 | 5 | Динамический контроль устойчивости (DSC), антиблокировочная тормозная система (ABS), датчик угла поворота рулевого колеса |
| 6 | 5 | с 2015 г.: Адаптивный круиз-контроль (ACC). |
| 7 | - | - |
| 8 | - | - |
| 9 | 5 | Электрический стояночный тормоз (EPB) |
| 10 | 5 | ЭБУ пневматической подвески |
| 11 | 10 | Фонари заднего хода прицепа |
| 12 | 5 | Фонари заднего хода |
| 13 | - | - |
| 14 | 5 | 2009-2014: Стоп-сигналы, выключатель тормоза. 2014-2016: Датчик педали тормоза. |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 10 | Кулер для ящиков |
| 17 | 5 | Бесключевой доступ/запуск, центральный замок |
| 18 | 15 | 2009–2014 год: не используется 2014-2016: Задний дворник. |
| 19 | 5 | Модуль управления двигателем (ECM) |
| 20 | 10 | Рулевое колесо с подогревом |
| 21 | 10 | 2009-2014: Переключатели на центральной консоли (раздаточная коробка, HDC, DSC), корректор фар, задний климат-контроль, датчик смога. 2014-2016: Переключатели на центральной консоли, Задний климат-контроль. |
| 22 | 5 | АКПП, раздаточная коробка, задний дифференциал |
| 23 | 5 | 2009-2014: Регулировка фар 2014–2016 год: не используется |
| 24 | 10 | Правые боковые фонари и задние фонари |
| 25 | 10 | Левые боковые фонари и задние фонари |
| 26 | - | - |
| 27 | 10 | Боковые фонари прицепа |
| 28 | - | - |
| 29 | - | - |
| 30 | 25 | Окно переднего пассажира, центральный замок |
| 31 | 5 | 2009-2014: Датчик дождя, камера заднего вида. 2014-2016: Датчик дождя, выключатель доп. |
| 32 | 25 | Водительское стекло, наружные зеркала, центральный замок |
| 33 | - | - |
| 34 | 10 | Электропривод топливной заслонки |
| 35 | - | - |
| 36 | 5 | Звуковой оповещатель с резервным аккумулятором |
| 37 | 20 | Бесключевой доступ, центральный замок |
| 38 | 15 | Омыватель лобового стекла |
| 39 | 25 | Заднее левое стекло, центральный замок двери |
| 40 | 5 | Память сиденья, часы, блок переключателей двери водителя (наружные зеркала, окна) |
| 41 | 2009–2012 год: не используется 2012-2014: усилитель мощности 2014–2016: модуль шлюза. | |
| 42 | 30 | Сиденье водителя с электроприводом |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Заднее правое стекло, центральный замок двери |
| 45 | 30 | Пассажирское сиденье с электроприводом |
| 46 | - | - |
| 47 | 20 | Люк на крыше |
| 48 | 30 | 2009-2014: Разъем прицепа (аккумуляторная батарея) |
| 48 | 15 | 2014-2016: Разъем прицепа (аккумуляторная батарея) |
| 49 | 5 | Адаптивное переднее освещение (правый блок) |
| 50 | 5 | Адаптивное переднее освещение (левый блок) |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | - | - |
| 53 | 20 | Зажигалка |
| 54 | 15 | Разъем прицепа (подача зажигания) |
| 55 | 20 | Вспомогательная розетка - центральная и задняя |
| 56 | 10 | Подушка безопасности SRS |
| 57 | 10 | Внутренние светильники |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| 61 | 10 | Пакет инструментов, центр сообщений |
| 62 | 10 | ЭБУ климат-контроля |
| 63 | 20 | Дополнительный разъем питания - спереди |
| 64 | 15 | 2009-2014: Аудиоблок, DVD-проигрыватель |
| 64 | 5 | 2014-2016: Модуль управления двигателем (ECM). |
| 65 | 5 | 2009-2014: Система камер кругового обзора. 2014–2016 год: не используется |
| 66 | 5 | Диагностический разъем |
| 67 | 15 | 2009–2014: Развлекательный модуль для пассажиров задних сидений. 2014–2016 год: не используется |
| 68 | 10 | 2009-2014: Сенсорный дисплей, мультимедийный модуль, радио, телефон. 2014–2016 год: не используется |
| 69 | - | - |
