Предохранители и реле Land Rover Freelander (L314, 1997-2006)
Схемы относятся к указанным годам и вариантам Land Rover Freelander (L314, 1997-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
Расположение предохранителей Land Rover Freelander 1997-2006 гг.
Предохранители прикуривателя (розетки) в Land Rover Freelander Это предохранители №10 (прикуриватель), №13 (разъем электрооборудования) в блоке предохранителей панели приборов (1997-2003 гг.). С 2004 года – предохранители №9 (прикуриватель), №10 (разъем электроаксессуаров) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

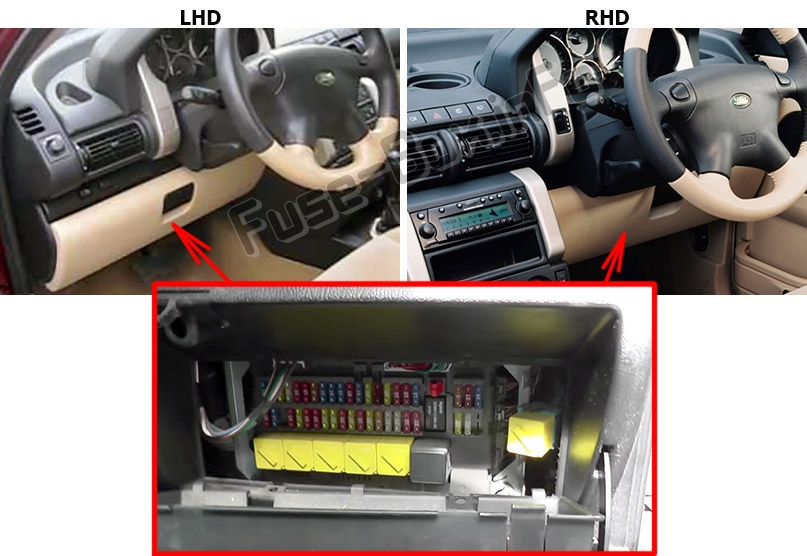

Расположение блока предохранителей
Блок предохранителей расположен под рулевым колесом за панелью и крышкой.

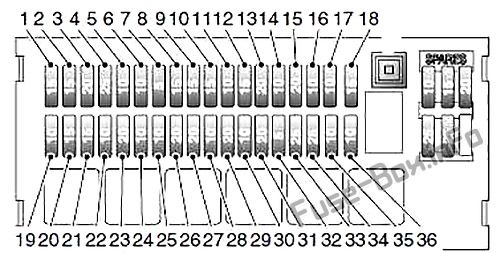

Схема блока предохранителей (1997-2003 гг.)
| № | A | Цепи защищены |
|---|---|---|
| 1 | 15 | Омыватели заднего стекла, подогрев зеркал |
| 2 | 15 | Стоп-сигналы, фонари заднего хода |
| 3 | 20/ 15 (2002) | Очиститель/омыватель ветрового стекла |
| 4 | 25 | Вентилятор отопителя |
| 5 | 10 | Пусковой двигатель |
| 6 | 10 | Управление двигателем |
| 7 | 5/10(2002) | Антиблокировочная система тормозов |
| 8 | 15 | Указатели поворота |
| 9 | 15 | Аудио система |
| 10 | 15/ 20 (2002) | Зажигалка |
| 11 | 10 | Аудио система |
| 12 | 15 | Люк на крыше |
| 13 | 20/ 25 (2002) | Розетка для электрических аксессуаров |
| 14 | 10 | Внутреннее освещение, часы, электрические зеркала, диагностический разъем |
| 15 | 20 | Центральный дверной замок |
| 16 | 10 | Боковые огни - правый |
| 17 | 10 | Электрические зеркала |
| 18 | 15 | Дальний свет фары — правая |
| 19 | 10 | Генератор |
| 20 | 15 | Дальний свет фары — левая |
| 21 | 15 | Передние противотуманные фары |
| 22 | 10 | Задние противотуманные фары |
| 23 | 20 | Демистер заднего ветрового стекла |
| 24 | 10 | Фара ближнего света — левая |
| 25 | 10 | Ближний свет фары — правая |
| 26 | 20 | Окно - заднее левое |
| 27 | 20 | Окно - заднее правое |
| 28 | 10 | Боковые фонари - левый |
| 29 | 20 | Сиденья с подогревом |
| 30 | 10 | Стеклоочиститель заднего стекла |
| 31 | 20 | Подъем/опускание стекла задней двери |
| 32 | 5/ 20 (2002) | Иммобилизация двигателя Антиблокировочная система тормозов (2002 г.) |
| 33 | 25/ 20 (2002) | Окно - переднее левое |
| 34 | 25/ 20 (2002) | Окно - переднее правое |
| 35 | 10 | Круиз-контроль, иммобилизация двигателя |
| 36 | 10 | Подушка безопасности SRS |

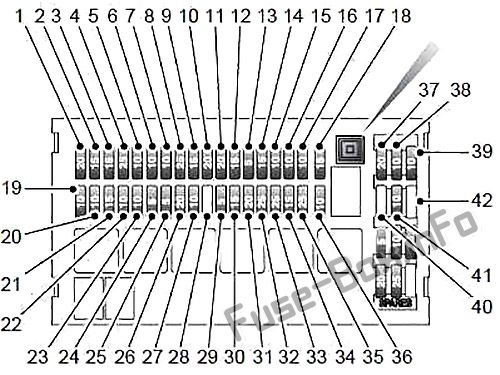

Схема блока предохранителей (2004-2006 гг.)
| № | A | Цепи защищены |
|---|---|---|
| 1 | 20 | Омыватель/очиститель лобового стекла |
| 2 | 15 | Стоп-сигналы, фонари заднего хода |
| 3 | 15 | Обогрев зеркал/омыватель заднего стекла |
| 4 | 25 | Вентилятор отопителя |
| 5 | 10 | Пусковой двигатель |
| 6 | 10 | Блокировка запуска круиз-контроля/HDC/автоматической коробки передач |
| 7 | 10 | Боковые фонари - левые |
| 8 | 25 | Подъемник переднего стекла водителя |
| 9 | 15 | Зажигалка |
| 10 | 20 | Розетка для электрических аксессуаров |
| 11 | 20 | Сиденья с подогревом |
| 12 | 15 | Аудиосистема — питание от аккумуляторной батареи автомобиля |
| 13 | 5 | Иммобилизация двигателя |
| 14 | 15 | Фара дальнего света — правая |
| 15 | 10 | Дверные зеркала |
| 16 | 10 | Внутреннее освещение/часы |
| 17 | 10 | Боковые фонари - правые |
| 18 | 15 | Инструменты/Индикаторы |
| 19 | 10 | Фара ближнего света — правая |
| 20 | 10 | Фара ближнего света — левая |
| 21 | 15 | Люк на крыше |
| 22 | 10 | Управление двигателем |
| 23 | 10 | Воздушная подушка |
| 24 | 5 | Помощь при парковке |
| 25 | 5 | Антиблокировочная система тормозов |
| 26 | 20 | Обогрев заднего стекла |
| 27 | 10 | Аудио система |
| 28 | - | Не используется |
| 29 | 5 | Электрические окна |
| 30 | 15 | Передние противотуманные фары |
| 31 | 20 | Подъем/опускание стекла задней двери |
| 32 | 25 | Подъемник заднего стекла - левый |
| 33 | 25 | Подъемник заднего стекла - правый |
| 34 | 15 | Фара дальнего света — левая |
| 35 | 25 | Подъемник переднего пассажирского окна |
| 36 | 10 | Задние противотуманные фары |
| 37 | 20 | Центральный дверной замок |
| 38 | 10 | Задний стеклоочиститель |
| 39 | 10 | Выключатель передних противотуманных фар |
| 40 | - | Не используется |
| 41 | 10 | Генератор |
| 42 | - | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

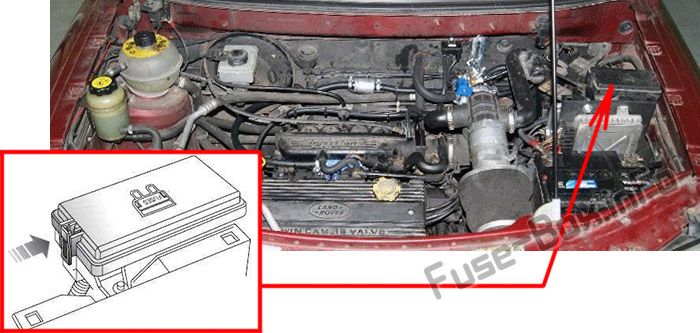

Расположение блока предохранителей
1997-2002 гг.

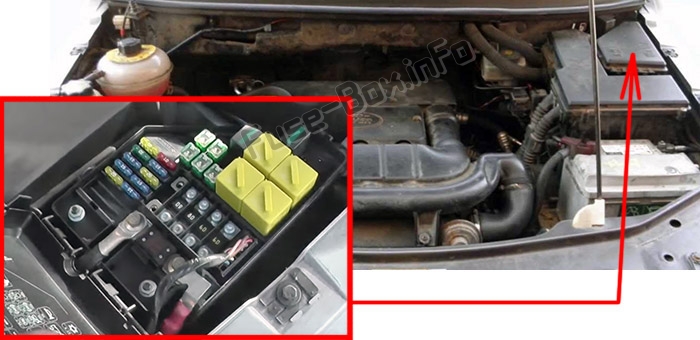

2003-2006 гг.

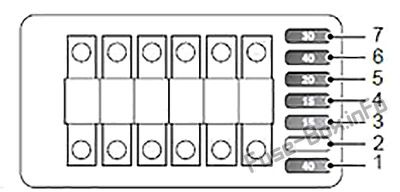

Схема блока предохранителей (1997-2002 гг. гг.)
| № | A | Цепи защищены |
|---|---|---|
| 1 | 40 | Охлаждающий вентилятор |
| 2 | - | - |
| 3 | 15 | Horn |
| 4 | 15 | Аварийные световые сигналы |
| 5 | 20 | Топливный насос и топливные форсунки |
| 6 | 40 | Вентилятор конденсатора |
| 7 | 30 | соленоид стартера |
| 120 | ГЕНЕРАТОР | |
| 60 | ЗАЖИГАНИЕ 1 | |
| 60 | ПАССАЖИРСКИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ | |
| 60 | ЗАЖИГАНИЕ 2 | |
| 60 | ОСВЕЩЕНИЕ | |
| 30 | НАСОС АБС |

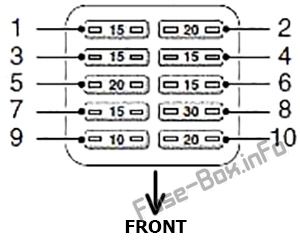

Схема блока предохранителей (2003-2006 гг. гг.)
| № | A | Цепи защищены |
|---|---|---|
| 1 | 15 | Управление двигателем |
| 2 | 20 | Управление двигателем |
| 3 | 15 | Управление двигателем |
| 4 | 15 | Кондиционер, вентилятор охлаждения, автоматическая коробка передач |
| 5 | 20 | Управление двигателем, вентилятор охлаждения трансмиссии, подогреватель топлива |
| 6 | 15 | Horn |
| 7 | 15 | Аварийная сигнализация |
| 8 | 30 | Скорость вентилятора отопителя 4 |
| 9 | 10 | Кондиционирование воздуха |
| 10 | 20 | Топливная система |

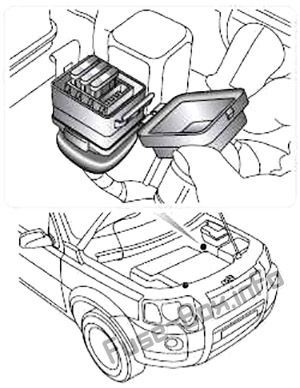

Дополнительный блок предохранителей
Дополнительный блок предохранителей
Этот блок есть на некоторых автомобилях с обогревом лобового стекла или системным отопителем PTC.
| № | A | Цепи защищены |
|---|---|---|
| Версия 1 | ||
| 1 | 30 | Левое лобовое стекло с обогревом |
| 2 | 30 | Правое переднее стекло с обогревом |
| 3 | 7.5 | Переключатель подсветки |
| 4 | - | - |
| Версия 2 | ||
| 1 | 30 | PTC-нагреватель |
| 2 | 30 | PTC-нагреватель |
| 3 | 30 | PTC-нагреватель |
| 4 | - | - |
