Предохранители и реле Land Rover Freelander 2 / LR2 (L359, 2006-2014)
Схемы относятся к указанным годам и вариантам Land Rover Freelander 2 / LR2 (L359, 2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
Расположение предохранителей Land Rover Freelander 2 / LR2 2006-2014 гг.
Предохранители прикуривателя (розетки) в Land Rover Freelander 2 / LR2 2006-2012 - это предохранитель № 45 (прикуриватель) в блоке предохранителей в моторном отсеке и предохранитель FA6 (задний дополнительный разъем) в блоке предохранителей в багажном отделении. 2013-2014 – предохранители F52 (передний прикуриватель), F55 (дополнительный разъем задней консоли) и F63 (дополнительный разъем багажного отделения) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

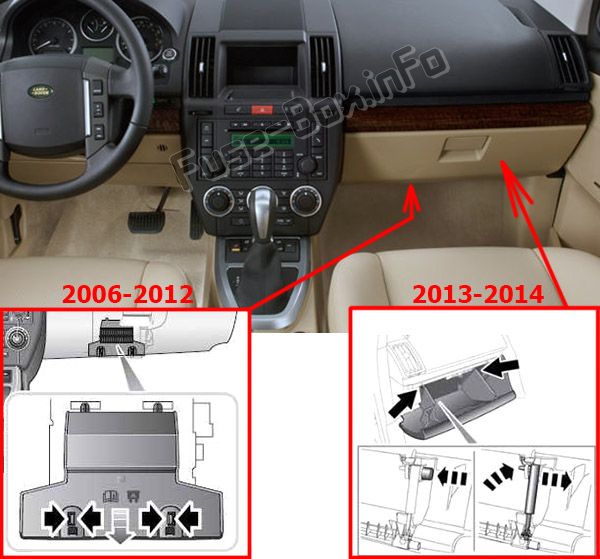

Пассажирский отсек

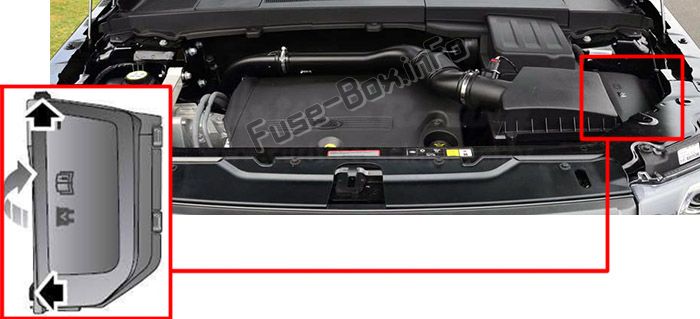

Моторного отсека

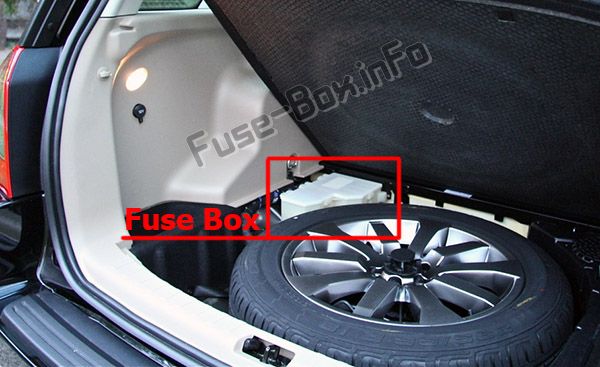

Багажное отделение
Схемы блока предохранителей
Схемы блока предохранителей
2006, 2007, 2008, 2009, 2010, 2011, 2012
Пассажирский отсек
| № | A | Цепи защищены |
|---|---|---|
| F1 | 5 | Датчик дождя |
| F2 | 10 | SRS |
| F3 | 5 | ABS |
| F4 | 5 | Пакет приборов — педаль акселератора — модуль выключателя освещения |
| F5 | 5 | - |
| F6 | 15 | Аудиоблок |
| F7 | 7.5 | Управление на руле |
| F8 | 5 | Пакет инструментов |
| F9 | 15 | Фара дальнего света |
| F10 | 15 | Люк на крыше |
| F11 | 7.5 | Фары заднего хода и затемнение внутреннего зеркала заднего вида |
| F12 | - | - |
| F13 | 15 | Передние противотуманные фары |
| F14 | 15 | Мойка экрана |
| F15 | - | - |
| F16 | - | - |
| F17 | 7.5 | Внутреннее освещение |
| F18 | - | - |
| F19 | 5 | Электрическая регулировка сиденья |
| F20 | 15 | Задний стеклоочиститель |
| F21 | 5 | Тревога |
| F22 | 20 | Топливный насос |
| F23 | 20 | Блокировка рулевой колонки |
| F24 | - | - |
| F25 | 10 | Задняя дверь — лючок топливного бака |
| F26 | 5 | Диагностический разъем и сигнализация |
| F27 | 5 | Кнопка запуска и климат-контроль |
| F28 | 5 | Стоп-сигналы |
| F29 | 15 | Модуль напряжения |

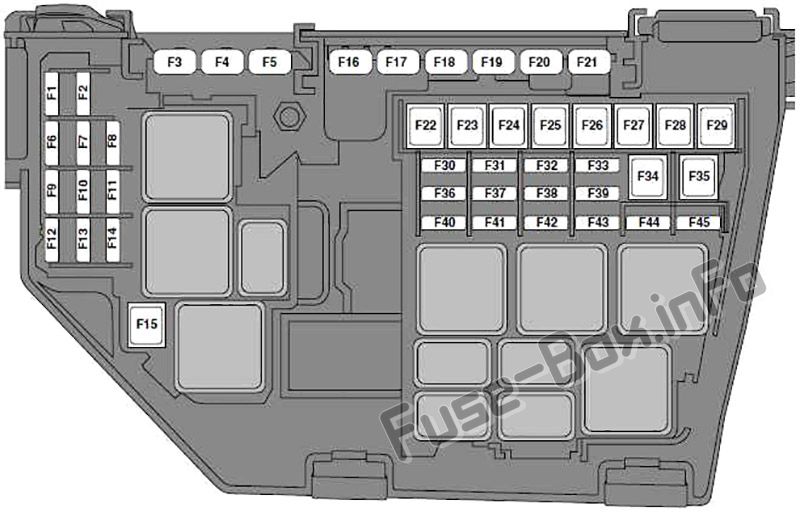

Моторного отсека
| № | A | Цепи защищены |
|---|---|---|
| F1 | 5 | 2006-2011: Свечи накаливания 2012: Дополнительный водяной насос |
| F2 | 15 | Автоматическая коробка передач |
| F3 | 80 | Вентиляторы охлаждения |
| F4 | 60 | Свечи накаливания |
| F5 | - | Не используется |
| F6 | 10 | дизель: Управление двигателем |
| F6 | 15 | бензин: Управление двигателем |
| F7 | 5 | Реле |
| F8 | 10 | дизель: Управление двигателем |
| F8 | 15 | бензин: Управление двигателем |
| F9 | 10 | дизель: Управление двигателем |
| F9 | 15 | бензин: Управление двигателем |
| F10 | 10 | бензин: Управление двигателем |
| F11 | 10 | Управление двигателем |
| F12 | 10 | дизель: Управление двигателем |
| F12 | 20 | бензин: Управление двигателем |
| F13 | 15 | Кондиционирование воздуха |
| F14 | 15 | дизель: Управление двигателем |
| F15 | 40 | Пусковой двигатель |
| F16 | 100 | Дизельный нагреватель PTC |
| F17 | 60 | Питание блока предохранителей в салоне |
| F18 | 60 | Питание блока предохранителей в салоне |
| F19 | 60 | Блок предохранителей в багажном отделении |
| F20 | 60 | Блок предохранителей в багажном отделении |
| F21 | 60 | Питание блока предохранителей в багажном отделении — аудиосистема |
| F22 | 30 | Стеклоочистители |
| F23 | 40 | Не используется |
| F24 | 30 | Омыватели фар |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | Не используется |
| F28 | 40 | Вентилятор отопителя |
| F29 | - | - |
| F30 | 15 | Не используется |
| F31 | 15 | Рога |
| F32 | 20 | Дополнительный дизельный отопитель |
| F33 | 5 | Реле |
| F34 | 40 | Обогрев лобового стекла(левое) |
| F35 | 40 | Обогрев лобового стекла (правое) |
| F36 | 5 | Не используется |
| F37 | 10 | Форсунки омывателя с подогревом |
| F38 | 10 | AFS (двигатели с правой лампой) |
| F39 | 10 | Климат-контроль |
| F40 | 10 | 2006–2010 год: не используется 2011-2012: Дополнительный водяной насос |
| F41 | 20 | Питание блока предохранителей в салоне |
| F42 | 15 | Управление двигателем |
| F43 | 5 | Регулятор угла наклона фар -AFS |
| F44 | 10 | AFS (двигатели с левой лампой) |
| F45 | 15 | Зажигалка |

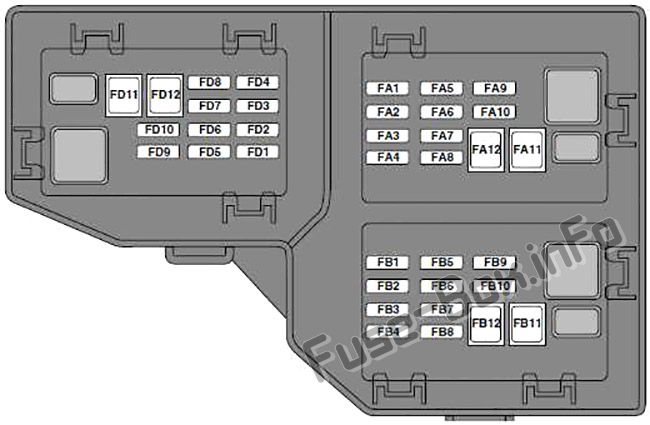

Багажное отделение
| № | A | Цепи защищены |
|---|---|---|
| FA1 | 25 | Управление дверью водителя |
| FA2 | 25 | Управление пассажирской дверью |
| FA3 | 25 | Управление задней левой дверью |
| FA4 | 25 | Управление задней правой дверью |
| FA5 | - | - |
| FA6 | 15 | Розетка для аксессуаров сзади |
| FA7 | 30 | Обогрев заднего стекла |
| FA8 | - | - |
| FA9 | 15 | Мощность прицепа |
| FA10 | 30 | Сиденье водителя с электроприводом |
| FA11 | 40 | Мощность прицепа |
| FA12 | - | - |
| FB1 | 10 | Контроль дистанции при парковке |
| FB2 | - | - |
| FB3 | 15 | Обогрев водительского сиденья |
| FB4 | 15 | Обогрев сиденья переднего пассажира |
| FB5 | 15 | Караван-холодильник |
| FB6 | 15 | Электронный межосевой дифференциал |
| FB7 | - | - |
| FB8 | - | - |
| FB9 | 30 | Пассажирское сиденье с электроприводом |
| FB10 | - | - |
| FB11 | - | - |
| FB12 | - | - |
| FD1 | 10 | Аудиосистема и сенсорный экран |
| FD2 | - | - |
| FD3 | 10 | DAB |
| FD4 | 5 | Bluetooth-телефон |
| FD5 | - | - |
| FD6 | 10 | Аудиоблок |
| FD7 | - | - |
| FD8 | - | - |
| FD9 | 30 | Аудиоусилитель |
| FD10 | - | - |
| FD11 | - | - |
| FD12 | - | - |
2013, 2014

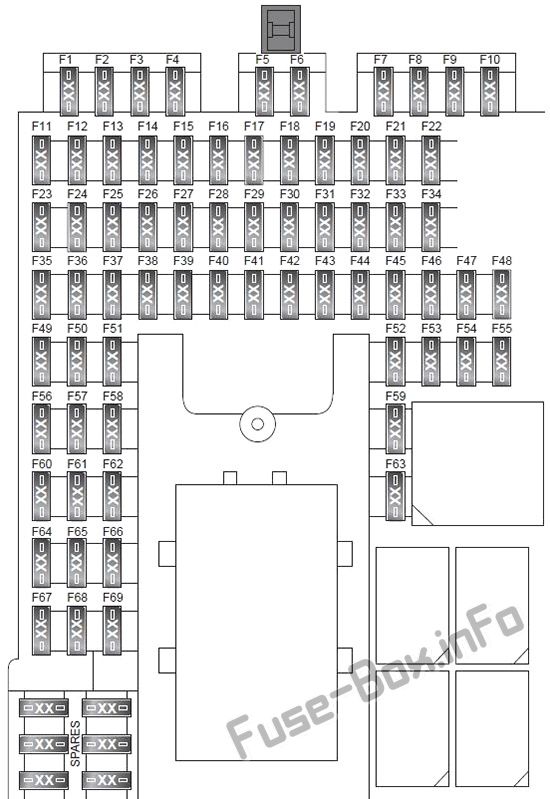

Пассажирский отсек
| № | A | Цепи защищены |
|---|---|---|
| F1 | 5 | РЧ приемник. Датчик движения в салоне. Система контроля давления в шинах (TPMS) |
| F2 | - | - |
| F3 | 15 | Передние противотуманные фары |
| F4 | - | - |
| F5 | 5 | Модуль контроля скольжения |
| F6 | 5 | Питание зажигания для блока предохранителей в моторном отсеке и реле блока предохранителей в багажном отделении. |
| F7 | - | - |
| F8 | 25 | Модуль двери переднего пассажира |
| F9 | 5 | EPB |
| F10 | 5 | Форсунки омывателя с подогревом |
| F11 | 10 | Прицеп с задним светом |
| F12 | 10 | Фонари заднего хода. Зеркальное управление |
| F13 | - | - |
| F14 | 5 | Переключатель педали тормоза |
| F15 | 30 | Обогрев заднего стекла |
| F16 | - | - |
| F17 | 5 | Автомобильный модуль без ключа (KVM) |
| F18 | - | - |
| F19 | 5 | Модуль управления силовой передачей (PCM) |
| F20 | 5 | Педаль газа |
| F21 | 5 | Приборная доска. Центральная консоль. Дополнительный электрический нагреватель |
| F22 | 5 | Модуль управления коробкой передач (TCM) |
| F23 | - | - |
| F24 | 5 | Задний противотуманный фонарь (правая сторона) |
| F25 | 5 | Задний противотуманный фонарь (левая сторона) |
| F26 | - | - |
| F27 | - | - |
| F28 | - | - |
| F29 | - | - |
| F30 | - | - |
| F31 | 5 | Модуль напряжения. Датчик дождя. Лампа отключения подушки безопасности пассажира (PAD) |
| F32 | 25 | Модуль водительской двери |
| F33 | - | - |
| F34 | 10 | Топливный лючок |
| F35 | - | - |
| F36 | 5 | Звуковой оповещатель с батарейным питанием |
| F37 | 5 | Стоимость дорог (только для Сингапура) |
| F38 | 15 | Омыватель лобового стекла |
| F39 | 25 | Модуль задней двери (левая сторона) |
| F40 | 5 | Часы. Переключатель памяти двери |
| F41 | - | - |
| F42 | 30 | Сиденье водителя |
| F43 | 15 | Омыватель заднего стекла |
| F44 | 25 | Модуль задней двери (правая сторона) |
| F45 | 30 | Сиденье переднего пассажира |
| F46 | - | - |
| F47 | 20 | Модуль люка и солнцезащитной шторки |
| F48 | 15 | Соединитель прицепа |
| F49 | - | - |
| F50 | - | - |
| F51 | 5 | Переключатели на рулевом колесе |
| F52 | 20 | Прикуриватель (передний) |
| F53 | - | - |
| F54 | - | - |
| F55 | 20 | Дополнительный разъем (задняя консоль) |
| F56 | 10 | Модуль управления удерживающими устройствами (RCM) |
| F57 | 10 | Схемы экономии заряда батареи. Светильник косметического зеркала. Лампа перчаточного ящика. Лампа верхней консоли |
| F58 | - | - |
| F59 | - | - |
| F60 | 5 | Модуль управления датчиком классификации пассажиров (OCSCM) |
| F61 | 5 | Антенный блок иммобилайзера (IAU) |
| F62 | 10 | Модуль климат-контроля |
| F63 | 20 | Дополнительный разъем (багажник) |
| F64 | - | - |
| F65 | - | - |
| F66 | 5 | Разъем бортовой диагностики (OBD) |
| F67 | - | - |
Моторного отсека
| № | A | Цепи защищены |
|---|---|---|
| F1 | - | Не используется |
| F2 | 5 | Модуль напряжения |
| F3 | 80 | Вентиляторы охлаждения |
| F4 | 60 | Свечи накаливания |
| F5 | - | Не используется |
| F6 | 15 | Управление двигателем. Кислородные датчики |
| F7 | 5 | Реле |
| F8 | 20 | Управление двигателем |
| F9 | 10 | Управление двигателем |
| F10 | 15 | Автоматическая коробка передач |
| F11 | 10 | Управление двигателем |
| F12 | 15 | Управление двигателем |
| F13 | 10 | Кондиционирование воздуха |
| F14 | 15 | Управление двигателем. Кондиционирование воздуха |
| F15 | 40 | Пусковой двигатель |
| F16 | 100 | Дизельный нагреватель PTC |
| F17 | 60 | Питание блока предохранителей в салоне |
| F18 | 60 | Питание блока предохранителей в салоне |
| F19 | 60 | Питание блока предохранителей в багажнике. Аудио система |
| F20 | 60 | Блок предохранителей в багажном отделении |
| F21 | 60 | Блок предохранителей в багажном отделении |
| F22 | 30 | Стеклоочистители |
| F23 | 40 | Питание блока предохранителей в салоне |
| F24 | - | Не используется |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | Питание блока предохранителей в салоне |
| F28 | 40 | Вентилятор отопителя |
| F29 | - | Не используется |
| F30 | 15 | Омыватель фар |
| F31 | 15 | Рога |
| F32 | 20 | Дополнительный дизельный отопитель |
| F33 | 5 | Реле |
| F34 | 40 | Обогрев лобового стекла(левое) |
| F35 | 40 | Обогрев лобового стекла (правое) |
| F36 | 5 | Водяной насос дополнительного отопителя (только дизель) |
| F37 | 20 | Топливный насос |
| F38 | 10 | Модуль помощи при парковке |
| F39 | - | Не используется |
| F40 | - | Не используется |
| F41 | - | Не используется |
| F42 | 5 | Регулятор уровня фар |
| F43 | 5 | Автоматический дальний свет. Камера заднего вида |
| F44 | 10 | Рулевое колесо с подогревом |
| F45 | 5 | Водяной насос дополнительного отопителя (только дизель) |
Багажное отделение
Назначение предохранителей в багажнике (2013-2014)| № | A | Цепи защищены |
|---|---|---|
| FB1 | 15 | Электронный межосевой дифференциал |
| FB2 | 15 | Караван-холодильник |
| FB3 | 15 | Обогрев сиденья водителя |
| FB4 | 15 | Подогрев сиденья переднего пассажира |
| FB5 | 5 | Управление дополнительным отопителем |
| FB6 | - | - |
| FB7 | - | - |
| FB8 | 10 | Приборная доска |
| FB9 | 5 | Система отопления и вентиляции |
| FB10 | - | - |
| FB11 | - | - |
| FB12 | - | - |
| FD1 | 10 | Аудио система. Сенсорный экран |
| FD2 | 15 | Аудио система |
| FD3 | 10 | Цифровое радио |
| FD4 | - | - |
| FD5 | 5 | Электрические переключатели сиденья |
| FD6 | 30 | Электрический стояночный тормоз (EPB) |
| FD7 | 15 | Задний стеклоочиститель |
| FD8 | 30 | EPB |
| FD9 | - | - |
| FD10 | 5 | Аудиоусилитель |
| FD11 | 40 | Аудиоусилитель |
| FD12 | - | - |
