Предохранители и реле Land Rover Range Rover (P38A, 1994-2002)

Схемы относятся к указанным годам и вариантам Land Rover Range Rover (P38A, 1994-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.

Расположение предохранителей Range Rover 1994-2002 гг.

Оглавление

Блок предохранителей в салоне

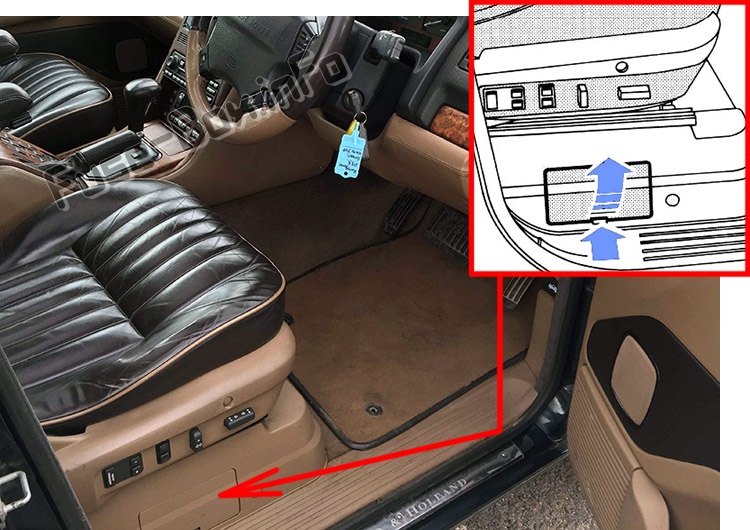

Расположение блока предохранителей

Блок предохранителей находится за крышкой под передним правым сиденьем. Расположение блока предохранителей

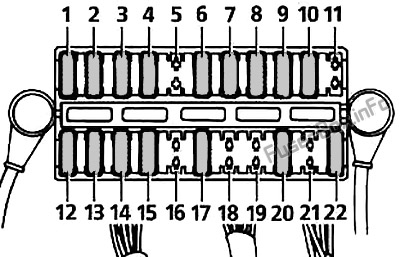

Схема блока предохранителей

Назначение предохранителей под сиденьем

№	Amp	Описание
1	10A	Пакет приборов, Часы, Радио, Блок переключателей на центральной консоли
2	30A	Правое заднее стекло, Подогрев сидений
3	5A	ЭБУ EAT — питание от аккумуляторной батареи
4	30A	ЭБУ раздаточной коробки — питание от аккумуляторной батареи
5	-	Запасной
6	10A	Зеркало заднего вида с затемнением, Запасное 1 зажигание, Подсветка солнцезащитного козырька; До 1999 г.: питание зажигания ЭБУ EAT, питание зажигания ЭБУ раздаточной коробки.
7	10A	До 1999 г.: подушка безопасности; После 1999 г.: питание зажигания ЭБУ EAT, питание зажигания ЭБУ раздаточной коробки.
8	30A	Автомобильный телефон, радио, передний прикуриватель, HEVAC; До 1999 года: антенный усилитель.
9	20A	Левый/правый передний усилитель ДВС, левая/правая дверь Аккумулятор 2
10	30A	Аккумулятор 1 для правого сиденья, Аккумулятор 2 для правого сиденья, Аккумулятор для поясницы правого сиденья, Аккумулятор для задней подушки 1, Аккумулятор для продольной регулировки 1, Аккумулятор для передней подушки 2, Аккумулятор для спинки 2, Аккумулятор для подголовника 2
11	-	Запасной (при установке запасного предохранителя не менее 5 ампер раздаточная коробка переходит в нейтральное положение)
12	30A	Обогрев заднего стекла, Левое заднее стекло
13	20A	Соленоид блокировки переключения передач, люк в крыше; До 1999 года: соленоид блокировки ключа.
14	30A	Центральный замок левой/правой задней двери, открывание люка бензобака, питание от аккумуляторной батареи прицепа
15	20A	Левый и правый задние усилители ДВС, плафоны подсветки салона/грузового пространства, сабвуфер ДВС Правый задний плафон освещения, радиочастотный дистанционный приемник, центральный замок задней двери, задний дворник
16	30A	Запасной
17	10A	питание переключателя тормоза; До 1999 г.: сигнал зажигания HEVAC, переключатели пневмоподвески.
18	30A	Питание 6-й выносной батареи (не установлено)
19	-	Запасной
20	30A	Батарея 1 левого сиденья, Батарея 2 левого сиденья, Батарея поясницы левого сиденья, Батарея задней подушки 1, Батарея регулировки вперед/назад 1, Батарея спинки 2, Батарея передней подушки 2, Батарея подголовника 2
21	-	Запасной
22	30A	Аккумулятор 1 левой двери (только переднее стекло), Аккумулятор 2 правой двери (только переднее стекло)

Блок предохранителей в моторном отсеке

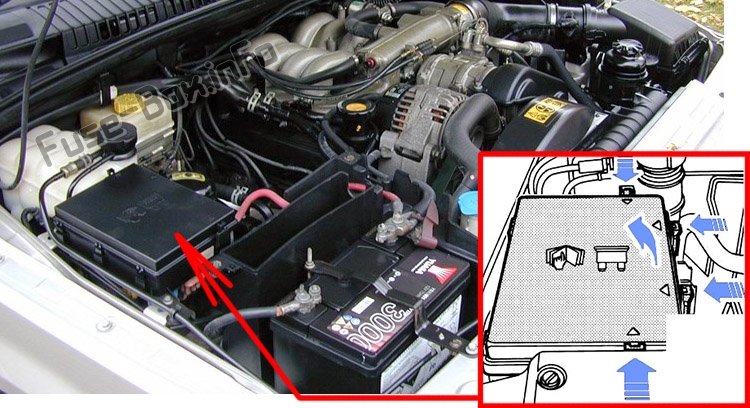

Расположение блока предохранителей

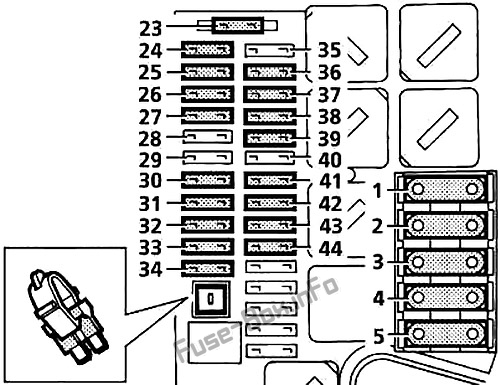

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Amp	Описание
1	60A
2	50A	Запасной
3	40A	насос АБС
4	60A
5	60A
23	10A	Подушка безопасности SRS
24	5A	ABS
25	20A	Передний стеклоочиститель, омыватели фар
26	20A	Система управления двигателем (EMS)
27	10A	Компрессор кондиционера
28	15А/30А	Бензин: Катушки зажигания (30А); Дизель: Вентилятор охлаждения (15А)
29	10A	Пневматическая подвеска
30	30A	Обогрев лобового стекла
31	30A	Кондиционирование воздуха
32	30A	Обогрев лобового стекла
33	5A	Диагностика, оповещатель резервного питания
34	30A	Вентилятор отопителя
35	10A	Кондиционер, пневмоподвеска
36	30A	Кондиционирование воздуха
37	30A	Система управления двигателем (EMS)
38	30A	ABS
39	20A	Топливный насос
40	40A	Стартер, пневмоподвеска
41	20A	Horn
42	10A	Отопление и вентиляция, блокировка клавиш
43	30A	Вентилятор отопителя
44	30A	Система управления двигателем (EMS)
