Предохранители и реле Land Rover Range Rover L322 2006-2012
Схемы относятся к указанным годам и вариантам Land Rover Range Rover L322 2006-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
В этой статье рассматривается Range Rover третьего поколения (L322) после рестайлинга, выпускавшийся с 2006 по 2012 год. Здесь представлены схемы блоков предохранителей для Range Rover 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Range Rover L322 (2006-2012)
Содержание
Блок предохранителей в салоне

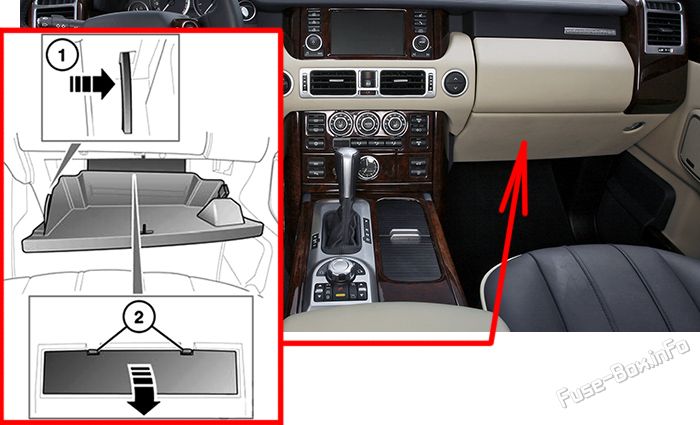

Расположение блока предохранителей
Для доступа к салонному блоку предохранителей откройте нижний перчаточный ящик, сдвиньте удерживающий стержень (1) вправо и опустите ящик в сервисное положение. Нажмите на фиксаторы крышки блока (2) и потяните крышку на себя. Уберите её в безопасное место. На этикетке с обратной стороны крышки указаны предохранители и защищаемые цепи.

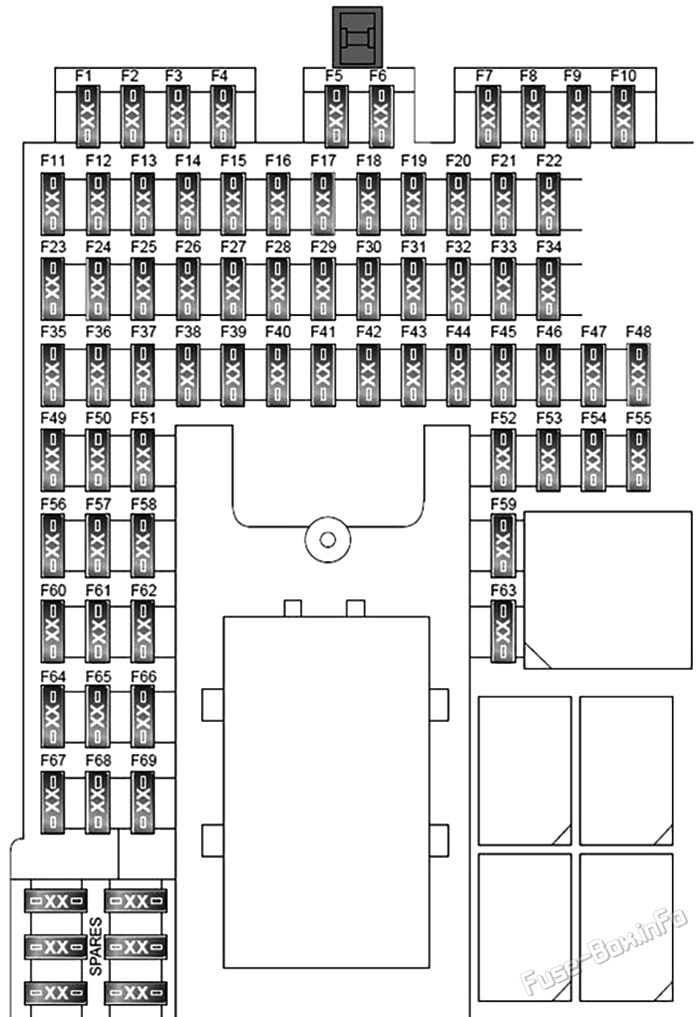

Схема блока предохранителей
| № | Амп | |
|---|---|---|
| 1 | 5A | датчик по вопросам занятости,RF Приемник,TPMS Получатель |
| 2 | - | - |
| 3 | 10A | Туманные огни |
| 4 | - | - |
| 5 | 5A | Датчик динамической устойчивости, датчик угла поворота |
| 6 | 5A | Адаптивный орган управления круизом, выключатель тормозного света |
| 7 | 20A | Вентиляция задних сидений |
| 8 | 30A | Мощное пассажирское сиденье, задние механические сиденья |
| 9 | 5A | 5.7 Электрический стояночный тормоз |
| 10 | 5A | Подвеска воздуха |
| 11 | 10A | Задние огни прицепа |
| 12 | 5A | Преобразующие огни |
| 13 | - | - |
| 14 | 5A | Тормозные огни, система управления двигателем (EMS) (только дизельное топливо) |
| 15 | 30A | Обогрев заднего стекла |
| 16 | 5A | резерв предохранитель |
| 17 | 5A | Вход/запуск без ключей |
| 18 | - | - |
| 19 | 5A | Модуль управления двигателем |
| 20 | 10A | Отопление рулевого колеса |
| 21 | 10A | Переключатели для центральной консоли, задний климатический контроль, отапливаемые сиденья |
| 22 | 5A | Передача, переносной кнопка, задний дифференциальность, центральные консольные переключатели |
| 23 | 5A | Адаптивная система переднего освещения |
| 24 | 10A | Боковые огни и задние огни (с правой стороны) |
| 25 | 10A | Боковые габаритные огни, задние фары (с левой стороны), огни номерных знаков |
| 26 | - | - |
| 27 | 10A | Маркировочные огни прицепа |
| 28 | 20A | Вентиляция задних сидений |
| 29 | 20A | Нагреваемое/отопленное сиденье, боковая сторона водителя |
| 30 | 25A | 2.11.4 Дверь для пассажиров |
| 31 | 5A | Датчик дождя |
| 32 | 25A | Дверь водителя |
| 33 | 20A | Нагреваемое/отопительное сиденье, пассажирская сторона |
| 34 | 10A | 4.2.3 Наливной привод наливного горловина электрического топлива |
| 35 | - | - |
| 36 | 5A | Защитный звукозащитный аппарат аккумуляторной батареи |
| 37 | 20A | резерв предохранитель |
| 38 | 15A | Моющие стекловые стекла |
| 39 | 25A | Левую заднюю дверь |
| 40 | 5A | Группа переключателей окон водителя, группы переключателей сидений, поясная опора переднего сиденья, часы |
| 41 | 5A | Телефон |
| 42 | 30A | электропривод сиденья водителя, задние механические сиденья |
| 43 | 15A | Омывка заднего окна |
| 44 | 25A | Правая задняя дверь |
| 45 | 30A | Мощное пассажирское сиденье, задние механические сиденья |
| 46 | 30A | электропривод сиденья водителя, задние механические сиденья |
| 47 | 20A | Крыша |
| 48 | 30A | Соединитель прицепа (с питанием) |
| 49 | 5A | Адаптивная система переднего освещения (правосторонний огонь) |
| 50 | 5A | Адаптивная система переднего освещения (левый огонь) |
| 51 | 5A | Выключатели рулевого колеса |
| 52 | 20A | Передняя зажигалка для сигарет, центральная консольная вспомогательная электрическая розетка |
| 53 | - | - |
| 54 | - | - |
| 55 | 20A | 3.11.3 Соединительный узел (задний) |
| 56 | 10A | 3.3.2 Дополнительная удерживающая система подушки безопасности (SRS) |
| 57 | 10A | Внутренние огни, цепи аккумуляторных батарей |
| 58 | 30A | Спускайся вниз |
| 59 | - | - |
| 60 | - | - |
| 61 | 10A | Группа по приборам |
| 62 | 10A | Электронный блок контроля системы контроля за климатом |
| 63 | 20A | Задняя зажигалка для задних сигарет, передняя вспомогательная силовая разъем |
| 64 | 15A | Звуковой блок,DVD игрок, экран |
| 65 | 5A | Периферийная камера, VenterCam |
| 66 | 5A | Диагностический соединитель |
| 67 | 15A | Задняя мультимедийная система |
| 68 | 10A | Сосредоточенный экран, система инфекции |
| 69 | 5A | CD Изменение |
Блок предохранителей в багажном отделении

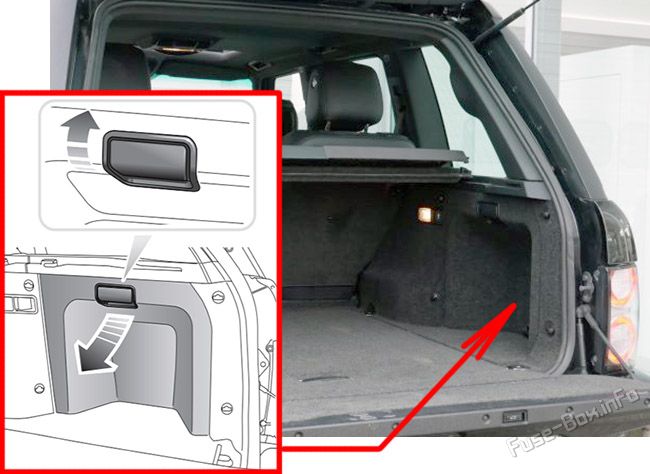

Расположение блока предохранителей
Блок предохранителей расположен с правой стороны багажного отделения за лючком. Поднимите фиксатор в верхней части и отведите лючок от боковины автомобиля.

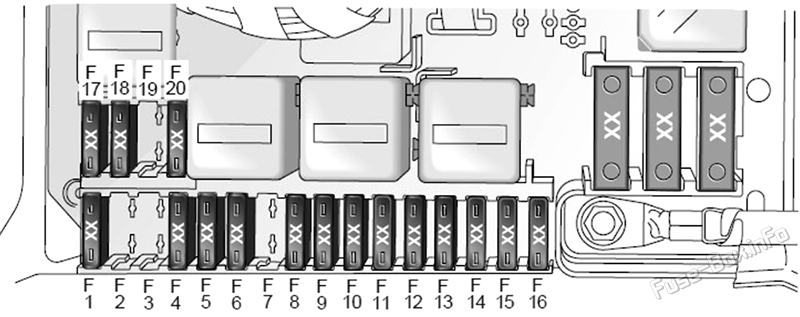

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 1 | 30A | Усилитель |
| 2 | 15A | Адаптивная динамика |
| 3 | 5A | Система помощи при парковке, слепая площадка, камера заднего вида |
| 4 | 10A | Кондиционер (задний) |
| 5 | 20A | Подвеска воздуха |
| 6 | 30A | 5.7 Электрический стояночный тормоз |
| 7 | 40A | Подогреваемые задние сиденья |
| 8 | 15A | Прицеп |
| 9 | - | - |
| 10 | - | - |
| 11 | 5A | Перчаточный ящик |
| 12 | - | - |
| 13 | 5A | Компрессор подвески воздуха |
| 14 | 15A | Задний вентилятор |
| 15 | 15A | Стеклоочиститель заднего стекла |
| 16 | 5A | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | 30A | Отопление заднего сиденья |
