Предохранители и реле Land Rover Range Rover L460 2022-2026
Схемы относятся к указанным годам и вариантам Land Rover Range Rover L460 2022-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
В этой статье рассматривается Land Rover Range Rover пятого поколения (L460), выпускаемый с 2022 года. Здесь представлены схемы блоков предохранителей для Range Rover 2022, 2023, 2024, 2025 и 2026 годов а также сведения о назначении каждого предохранителя.
Схема предохранителей Land Rover Range Rover L460
Содержание
Расположение блока предохранителей

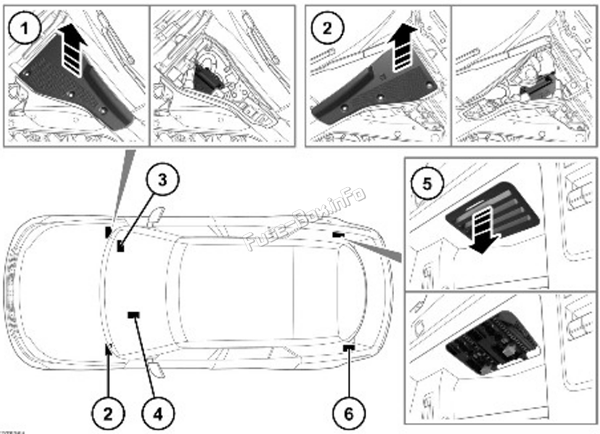

Расположение блока предохранителей
В автомобиле расположено шесть блоков предохранителей. Каждый блок содержит предохранители, защищающие отдельные группы цепей.
- Блок предохранителей в моторном отсеке — справа.
- Блок предохранителей в моторном отсеке — слева.
- Блок предохранителей в салоне — справа.
Правый салонный блок предохранителей расположен со стороны пассажира под ковровым покрытием. Для доступа отогните ковровое покрытие. - Блок предохранителей в салоне — слева.
Левый салонный блок предохранителей расположен за отделочной панелью над педалями. Для доступа снимите эту панель. - Блок предохранителей в багажном отделении — справа.
Правый блок предохранителей расположен за панелью доступа в багажном отделении. Нажмите на верхний край панели и снимите её. - Блок предохранителей в багажном отделении — слева.
Левый блок предохранителей расположен за панелью доступа в багажном отделении. Осторожно снимите отделочную панель. В левом блоке также находятся запасные предохранители и съёмник.
Схемы блоков предохранителей
Схемы блоков предохранителей

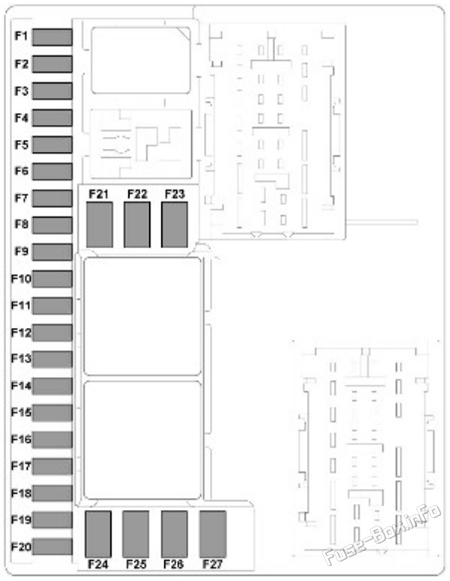

Блок предохранителей в моторном отсеке — слева
| № | Номинал | Цикл |
|---|---|---|
| 1 | 10 | Подогреваемые моющие самолеты. |
| 2 | 30 | Мотор стеклоочистителя. |
| 3 | 10 | 2022-2023: выпускный соленоидный клапан. 2024-2026 Активные выхлопные газы. |
| 4 | 5 | Система охлаждения двигателя. |
| 5 | 5 | 2024-2026: Нагнетательный заряд. 48В. |
| 6 | 3 | Электронный сбор сборов. |
| 7 | 5 | Радиолокационный датчик: передний центр. |
| 8 | 5 | 2022-2023 Радиолокационный датчик - передний угол RH / LH. |
| 9 | 5 | 2022-2023: Переключатель оптимизации на дальние расстояния. |
| 10 | 5 | Электронная система подвески воздуха. |
| 11 | 20 | 2022-2023 Модуль трассы. 2024-2026: Все колеса (привод) AWD) модуль. |
| 12 | 15 | резерв. |
| 13 | 25 | Лобовой свет. |
| 14 | 7.5 | 2024-2026: Гибридная система. |
| 15 | 5 | 2024-2026: Гибридная система. |
| 16 | 15 | 2022-2023: все меры по контролю за развитием цепей (показатель) ATPC), переключатель передачи. 2024-2026 Модуль управления трансмиссией. Регулятор передачи. |
| 17 | 10 | Системы помощи водителю. |
| 18 | 5 | Камера, обращенная вперед. |
| 19 | 5 | 2024-2026 48В вентилятор охлаждения системы. |
| 20 | 5 | 2022-2023 Система управления двигателем. |
Блок предохранителей в моторном отсеке — справа
| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | Звуковой сигнал. |
| 2 | 25 | 2022-2023 Передний и задний умывальник. |
| 3 | 5 | 4.4L Только бензиновые двигатели: система управления двигателем. |
| 4 | 25 | Справа от фары. |
| 5 | 5 | резерв. |
| 6 | - | - |
| 7 | 15 | Охлаждение транспортного средства. |
| 8 | 5 | Система управления двигателем. |
| 9 | 25 | Стиралка с камер по направлению движения. |
| 10 | - | - |
| 11 | 25 | 2022-2023: Стиральная машина для освещения фары. |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
Блок предохранителей в салоне — слева
| № | Номинал | Цикл |
|---|---|---|
| 1 | 10 | Системы помощи водителю. |
| 2 | 5 | Защитный звук. |
| 3 | 5 | Надувная консоль. |
| 4 | 15 | Замок в бардачке. |
| 5 | 10 | Выключатели сидений. Память о месте. |
| 6 | 5 | 2022: дополнительная удерживающая система. 2023-2026 Выключатели рулевого колеса. |
| 7 | - | - |
| 8 | 20 | Панорамная крыша. |
| 9 | 10 | Подогрев рулевого колеса. |
| 10 | 10 | Выставка головы (на выставке) HUD). |
| 11 | 7.5 | 2024-2026: зеркало заднего вида. Воздухоизолятор. |
| 12 | 7.5 | 2022-2023 зеркало заднего вида и ионизатор. |
| 5 | 2026: камера, устанавливаемая против водителя. | |
| 13 | 5 | 2022-2023: внутренний датчик. |
| 7.5 | 2024-2026 Радиолокационные датчики: слева сзади, справа сзади. | |
| 14 | 7.5 | 2022-2023 Радиолокатор справа/слева с заднего угла. |
| 5 | 2024-2026: обнаружение препятствий, мешающих затормозить дверь. | |
| 15 | 5 | 2022-2023: Модуль обнаружения заторов дверей. |
| 20 | 2024-2026: Панорамная крыша. | |
| 16 | 5 | 48-вольтная батарея. |
| 17 | 20 | 2022-2023: Солнечная крыша (сунблинд). |
| 5 | 2024-2026 Иммобилизатор транспортного средства. | |
| 18 | 5 | 2022-2023 Иммобилизатор транспортного средства. |
| 19 | 10 | Диспетчерская панель. |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | 30 | 2026 Переднее сиденье с левой стороны. |
Блок предохранителей в салоне — справа
2022-2025
Назначение предохранителей в салоне (справа,2022-2025)| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | резерв. |
| 2 | - | - |
| 3 | 20 | Передняя часть вспомогательной силовой розетки. |
| 4 | 20 | Передняя часть вспомогательной силовой розетки. |
| 5 | 30 | Переднее сиденье справа. |
| 6 | 10 | Центральный холодильник. |
| 7 | 10 | Подголовники. |
| 8 | 15 | Контроль за климатом. |
| 9 | 10 | Прикосновение. |
| 10 | 10 | Задние переключатели консоли. |
| 11 | 10 | USB Сосиска. Беспроводное зарядное устройство. |
| 12 | 15 | 2023-2025 Насос гибридной системы для охлаждения. |
| 13 | - | - |
| 14 | 30 | Переднее сиденье справа. |
| 15 | 10 | USB Сосиска. |
| 16 | 10 | Инфотайн. |
| 17 | 5 | Диагностическая розетка. |
| 18 | 10 | Передняя консоль. |
| 19 | - | - |
| 20 | 10 | Диспетчерская панель. |
2026
Назначение предохранителей в салоне (справа,2026)| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | Контроль за климатом. |
| 2 | 10 | резерв. |
| 3 | 15 | Контроль за климатом. |
| 4 | 30 | Переднее сиденье справа. |
| 5 | 10 | резерв. |
| 6 | 10 | Прикосновение. |
| 7 | 10 | Задние переключатели консоли. |
| 8 | 10 | Система развлечений. |
| 9 | 10 | Спереди USB Сосиска. |
| 10 | 10 | Задние устройства для обогрева консолей. |
| 11 | 10 | Беспроводное зарядное устройство. |
| 12 | 10 | резерв. |
| 13 | 20 | Центральная консоль USB Сосиска. |
| 14 | 20 | Связка с перчатками. |
| 15 | 10 | Подголовники. |
| 16 | 30 | Переднее сиденье справа. |
| 17 | 10 | резерв. |
| 18 | 10 | Центральный холодильник. |
| 19 | 5 | Диагностическая розетка. |
| 20 | 10 | резерв. |
Блок предохранителей в багажном отделении — справа
| № | Номинал | Цикл |
|---|---|---|
| Блок предохранителей в переднем отсеке | ||
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | 30 | Справа. |
| 6 | - | - |
| 7 | 15 | Задний стеклоочиститель. |
| 8 | - | - |
| 9 | - | - |
| 10 | 20 | Пассивная запись. |
| 11 | 20 | 2024-2025: Гибридная система. 2026: масляный насос. |
| 12 | - | - |
| 13 | 5 | 2024-2025: Гибридная система. 2026: масляная система. |
| 14 | 15 | охлаждаемый вещевой ящик. |
| 15 | 5 | Телематика. |
| 16 | 7.5 | 2022-2023: задний прикосновительный экран, топливный обогревательный обогреватель (FBH), система контроля давления в шинах (TPMS). 2024-2026: Задний прикосновительный экран. Система контроля давления в шинах (TPMS). |
| 17 | 5 | Пассивная запись. |
| 18 | 5 | 2022-2023: Умный модуль. 2024-2026: Выбросы загрязняющих веществ транспортными средствами. |
| 19 | - | - |
| 20 | - | - |
| Сзади блок предохранителей | ||
| 1 | 5/15 | резерв. |
| 2 | 10 | Системы управления шасси. |
| 3 | 15 | Системы управления шасси. |
| 4 | 15 | 2022-2023: Задняя USB Сеток. 2024-2026: Задняя консоль. |
| 5 | 15 | 2022-2023: Задние переносные средства. 2024-2026: Задняя консоль. |
| 6 | 20 | резерв. |
| 7 | 5 | Модуль сигнала мобильного телефона. |
| 8 | 10 | USB Разделение: 2й ряд. |
| 9 | 20 | Вспомогательная силовая разъемка: |
| 10 | 20 | 2022-2023: третий ряд USB Сопутствующее розетка. |
| 10 | 2024-2026: USB Трос: третий ряд. Беспроводное зарядное устройство. | |
| 11 | 20 | 3.11.3 Соединительный розетка: задняя консоль. |
| 12 | 10 | Интервалы: задняя консоль. |
| 13 | 5 | 2022-2023: Акустический домен (диспетчер) ADC). 2024-2025: Модуль для переносных средств массовой информации. 2026: аудиосистема. |
| 14 | 15 | Задние огни справа. |
| 15 | 10 | Задние огни правых задних дверей. |
| 16 | 5 | Задняя консоль. |
| 17 | 10 | Системы управления шасси. |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
Блок предохранителей в багажном отделении — слева
| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | Трейлерный розетка. |
| 2 | 5 | 2022-2025: Электронная система подвески воздуха. 2026: Контроль устойчивости. |
| 3 | 15 | Трейлерный розетка. |
| 4 | 15 | 2022-2025: Задние переносные средства. |
| 10 | 2026: Усилитель системы развлечения спереди. | |
| 5 | 10 | Системы помощи водителю. |
| 6 | 5 | 2024-2025: Гибридная система. |
| 10 | 2026: Система развлечения заднего хаптического усилителя. | |
| 7 | 5 | 2022-2025: Информирование. |
| 8 | - | - |
| 9 | 5 | 2022-2025: Жесткие задние ворота. 2026: Радиочастотная связь (RadioRecord) RF) приемник. Спутниковый приемник. Система контроля давления в шинах (TPMS). |
| 10 | 5 | 2022-2025: аудиосистемы. |
| 10 | 2026 Усилитель аудиосистемы. | |
| 11 | 10 | 2022-2025: электронные системы подвески. |
| 5 | 2026: зондирование секущей системы. | |
| 12 | 5 | Система развлечений. |
| 13 | 5 | 2024-2025: Гибридная система. |
| 15 | 2026: Задняя консоль. | |
| 14 | 10 | Задний дисплей консоли. |
| 15 | 15 | 2022-2025: левосторонние хвостовые огни. |
| 7.5 | 2026: Контроль устойчивости. | |
| 16 | 5 | 2022-2023 Телематика. |
| 17 | 15 | 2026 Задние огни с левой стороны. |
| 18 | 20 | 2026: Массаж ног. |
| 19 | 5 | 2026* Haptic Model системы развлечения. |
| 20 | - | - |
