Предохранители и реле Land Rover Range Rover Sport L320 2006-2013
Схемы относятся к указанным годам и вариантам Land Rover Range Rover Sport L320 2006-2013. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.

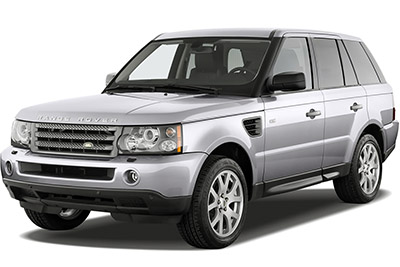

В этой статье рассматривается Range Rover Sport первого поколения (L320), выпускавшийся с 2006 по 2013 год. Здесь представлены схемы блоков предохранителей для Range Rover Sport 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов, а также сведения о назначении каждого предохранителя.
Схема предохранителей Range Rover Sport L320
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

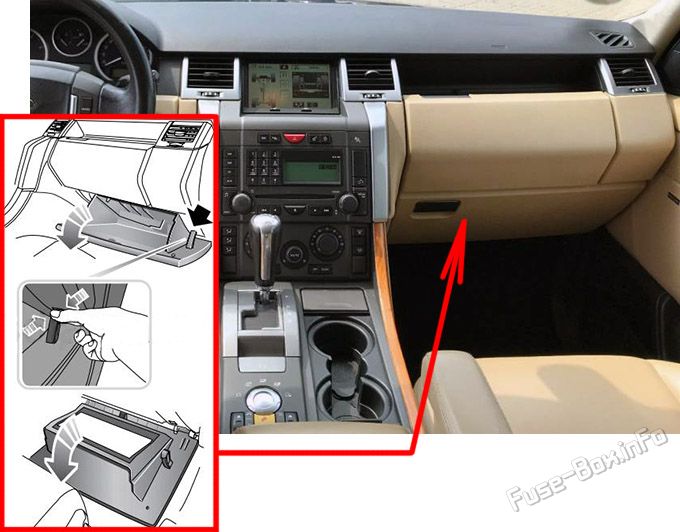

Салонный блок предохранителей расположен за перчаточным ящиком. Для доступа откройте ящик в сервисное положение.

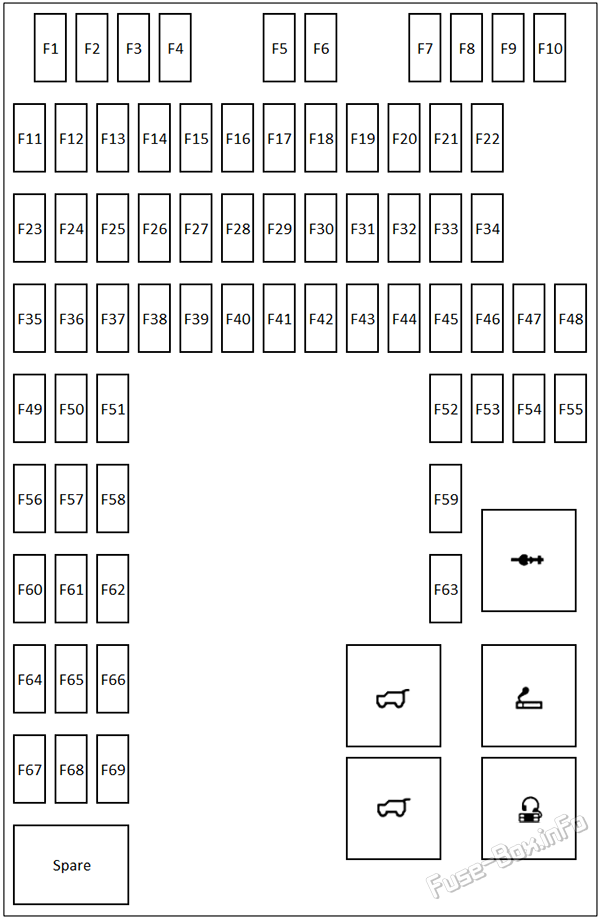

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F1 | 10 | Внутренние огни |
| F2 | 10 | Боковые огни, правые |
| F3 | – | – |
| F4 | 10 | Боковые огни, левые |
| F5 | 10 | 5.11 Задние фары |
| F6 | 10 | 5.11 Задние фары (прицеп) |
| F7 | 25 | Электромотор окон, водитель |
| F8 | 30 | Расстояние для прицепа |
| F9 | 5 | 3.1.1 Дополнительная удерживающая система (SRS) |
| F10 | – | |
| F11 | 10 | Моющие машины ветрового стекла |
| F12 | 15 | Звуковой сигнала |
| F13 | 25 | Обогрев заднего стекла |
| F14 | 10 | Боковые огни - прицеп |
| F15 | 15 | Стоп-сигналы |
| F16 | 10 | Убирающиеся зеркала дверей |
| F17 | 20 | Электромотор, справа от заднего окна |
| F18 | 5 | Датчик дождя/светоотражающий датчик ветрового стекла |
| F19 | 15 | Вспомогательное силовое разъем - центральная консоль |
| F20 | 15 | Крыша |
| F21 | 25 | Электромотор окон, пассажирский |
| F22 | 10 | Расстояние для прицепа |
| F23 | 5 | Контроль круизных путей |
| F24 | 5 | Модуль управления коробкой передачи |
| F25 | 5 | Модуль управления двигателем (ECM) |
| F26 | 5 | Сирена системы сигнализации |
| F27 | 10 | Адаптивные огни дальнего света, модуль управления направлением движения фары |
| F28 | 5 | Отсек двигателя блок предохранителей/ повторная пластина |
| F29 | 30 | 5.7 Электростатисейн (пассажир) |
| F30 | – | – |
| F31 | 20 | Электромотор, слева от заднего окна |
| F32 | 15 | Задние противотуманные фары |
| F33 | 5 | Регулировка дверного зеркала, модуль управления трансмиссией (TCM), электрические сиденья (передние) |
| F34 | 15 | – |
| F35 | 5 | Модуль управления подвеской, рулевое управление с изменяющейся мощностью |
| F36 | 5 | Модуль контроля за парковкой автомобилей |
| F37 | 5 | Электронная программа обеспечения устойчивости (ESP) |
| F38 | 15 | Передние противотуманные фары |
| F39 | 5 | Группа по приборам |
| F40 | 5 | Ключ зажигания в предупредительном сигнале |
| F41 | 5 | Стояночный тормоз |
| F42 | 30 | Усилитель выхода звука |
| F43 | 10 | Датчик сигнала системы охранной сигнализации |
| F44 | 5 | Датчик положения трансмиссии |
| F45 | – | – |
| F46 | 30 | Водитель (с) |
| F47 | 15 | Соединительный розеток – зона нагрузки |
| F48 | 15 | Двигатель для очистки заднего экрана |
| F49 | 30 | Централизованное блокирование |
| F50 | 10 | Разблокировка топливного наливного бака |
| F51 | 10 | AC/Воздушная |
| F52 | 5 | Модуль телефонной связи |
| F53 | 15 | Модуль управления мультимедийной информацией (на начальном этапе) |
| F54 | 5 | Модуль управления памятью для регулировки сиденья |
| F55 | 15/20 | Зажигалка для сигарет |
| F56 | 10 | Направленный двигатель фары слева |
| F57 | 10 | Модуль управления мультимедийной информацией (заканчивается) |
| F58 | 10 | Цифровое многофункциональное дисплейирование, модуль управления мультимедийной системой, телефон |
| F59 | 10 | Крутой ящик |
| F60 | 5 | Модуль управления двигателем (ECM) - сигнал запуска |
| F61 | 10 | Направленный двигатель фары, правый |
| F62 | 5 | Дневные ходовые огни |
| F63 | 10 | Соединитель данных (DLC) |
| F64 | 5 | Модуль управления трансмиссией (TCM) |
| F65 | – | – |
| F66 | 5 | Контроль за спуском на гору (спуск на холм) HDC) переключатель, датчик рулевого положения, стоп-сигналы |
| F67 | 5 | Дневные ходовые огни |
| F68 | 5 | Группа по приборам |
| F69 | 5 | Автомммирование зеркала заднего вида, открыватель двери гаража |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

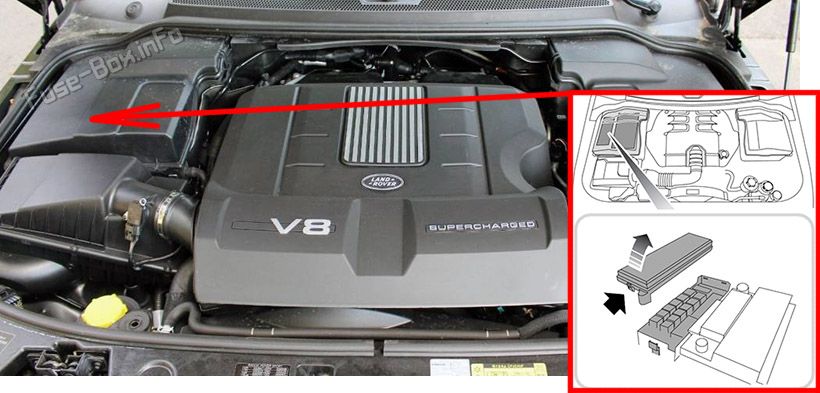

Блок предохранителей расположен под правой крышкой моторного отсека.

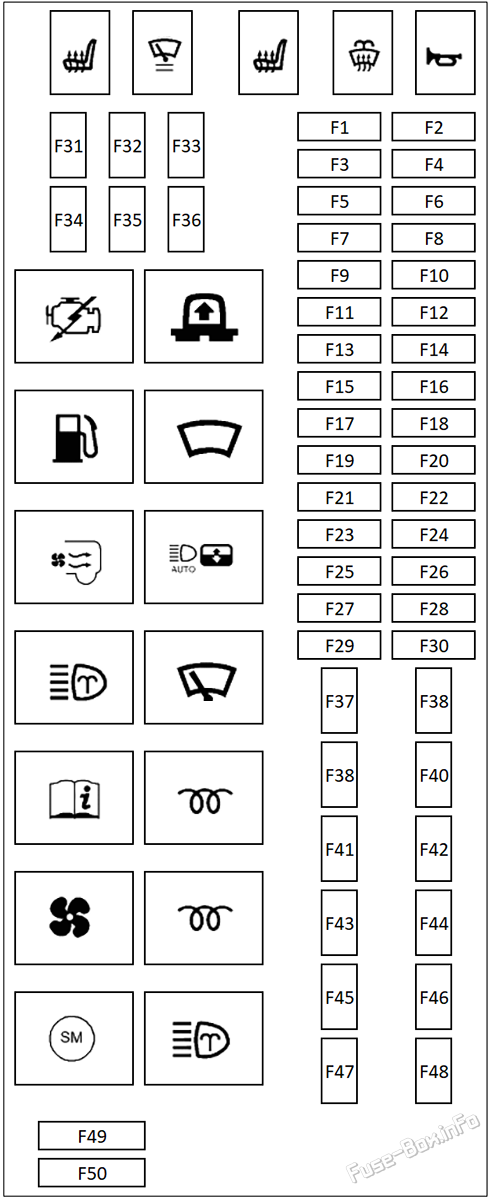

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F1 | 25 | Топливный насос (в случае FP) |
| F2 | 5 | Насос для обнаружения утечки из топливной системы |
| F3 | 5 | Модуль управления подвеской воздуха |
| F4 | 25 | (нагнетательный заряд) SC) мотор насоса для охлаждения |
| F5 | 10 | Управление двигателем (бензин) |
| F6 | 15 | 3.2 Крутящиеся катушки зажигания |
| F7 | 25 | Отопительный прибор для сидения (водитель) |
| F8 | 25 | Модуль управления обогревательным устройством для сидений, задний |
| F9 | 15 | Регулирующий клапан с подвесным качком |
| F10 | 15 | Управление двигателем, двигатели, работающие на охлаждающей жидкости двигателя (бензин) |
| F11 | 15 | Обогреваемые кислородные датчики (HO2S) |
| F12 | 10 | Подогреваемые ветровые моющие реактивы |
| F13 | 10 | Регулирование двигателя (бензин), модуль управления подъемником клапана переменного типа, топливный насос (FP) реле |
| F14 | 20 | Обогреваемые кислородные датчики (HO2S) |
| F15 | 30 | Подогреваемое ветровое стекло |
| F16 | 10 | Отапливаемые дверные зеркала |
| F17 | 15 | Управление двигателем (бензин) |
| F18 | 30 | Подогреваемое ветровое стекло |
| F19 | 15 | резерв |
| F20 | 5 | Переносчик |
| F21 | – | – |
| F22 | – | – |
| F23 | 25 | ABS |
| F24 | 20 | 5.2.3 вакуумный насос тормозной системы (бензин) |
| F25 | 10 | Выключатель фары |
| F26 | 20 | Подвеска воздуха |
| F27 | 5 | Модуль управления двигателем (ECM) |
| F28 | 20 | Вспомогательный обогревательный прибор |
| F29 | 30 | Система ветрового стекла |
| F30 | 10 | Автомат at ic трансмиссия (AT) |
| F31 | 50 | Продувочные вилки |
| F32 | 30 | Туманный переключатель ламп |
| F33 | 30 | Переносный дальность |
| F34 | 50 | Продувочные вилки |
| F35 | – | – |
| F36 | 30 | Расстояние для прицепа |
| F37 | 30 | Моющие машины для фар |
| F38 | 30 | Стояночный тормоз |
| F39 | 40 | ABS |
| F40 | 60 | Подвеска воздуха |
| F41 | 30 | Иммобилизатор |
| F42 | 40 | Двигатель, работающий на охлаждающей жидкости двигателя |
| F43 | 40 | Регулировка привода блокировки |
| F44 | 40 | Двигатель стартера |
| F45 | 40 | Модуль многофункционального управления |
| F46 | 40 | Модуль многофункционального управления |
| F47 | 50 | Фашиа блок предохранителей/ повторная пластина |
| F48 | 50 | Фашиа блок предохранителей/ повторная пластина |
| F49 | – | – |
| F50 | – | – |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

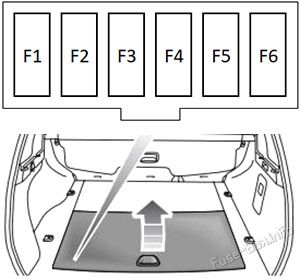

Дополнительные блоки предохранителей, защищающие цепи оборудования для буксировки прицепа, расположены под крышкой багажного отделения.
| № | Номинал | Описание |
|---|---|---|
| 1 | 7.5 | Тормозной огонь |
| 2 | 15 | 3.2.8 Подача зажигания |
| 3 | 15 | Подача аккумуляторов |
| 4 | 7.5 | Задние противотуманные фары |
| 5 | 5 | Правая задняя фара |
| 6 | 5 | Номерной знак и левосторонний хвостовой фонарь |
