Предохранители и реле Land Rover Range Rover Sport L461 2023-2026
Схемы относятся к указанным годам и вариантам Land Rover Range Rover Sport L461 2023-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
В этой статье рассматривается Range Rover Sport третьего поколения (L461), выпускаемый с 2023 года. Здесь представлены схемы блоков предохранителей для Range Rover Sport 2023, 2024, 2025 и 2026 годов, а также сведения о назначении каждого предохранителя.
Схема предохранителей Range Rover Sport L461
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

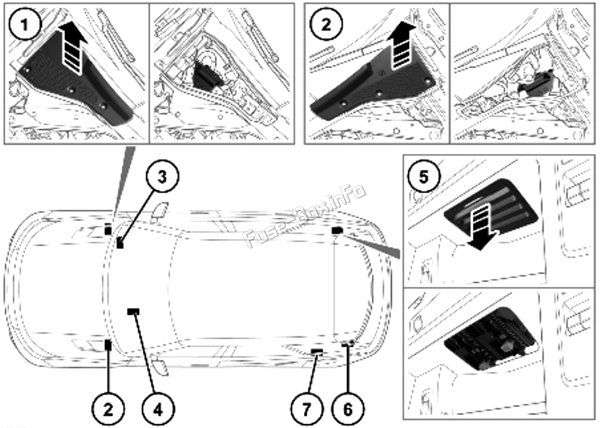

В автомобиле расположено шесть блоков предохранителей. Каждый блок содержит предохранители, защищающие отдельные группы цепей.
- Блок предохранителей в моторном отсеке — справа.
- Блок предохранителей в моторном отсеке — слева.
- Блок предохранителей в салоне — справа.
Правый салонный блок предохранителей расположен со стороны пассажира под ковровым покрытием. Для доступа отогните ковровое покрытие. - Блок предохранителей в салоне — слева.
Левый салонный блок предохранителей расположен за отделочной панелью над педалями. Для доступа снимите эту панель. - Блок предохранителей в багажном отделении — справа.
Правый блок предохранителей расположен за панелью доступа в багажном отделении. Нажмите на верхний край панели и снимите её. - Блок предохранителей в багажном отделении — слева.
Левый блок предохранителей расположен за панелью доступа в нижней левой части багажного отделения. Осторожно снимите отделочную панель. - Запасные предохранители и съёмник.
Запасные предохранители и съёмник расположены за верхней левой панелью доступа в багажном отделении.

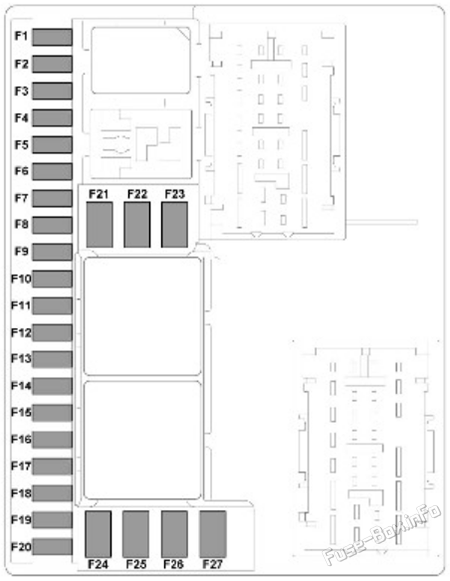

Схемы блоков предохранителей
Схемы блоков предохранителей
Блок предохранителей в моторном отсеке — слева
| № | Номинал | Цикл |
|---|---|---|
| 1 | 10 | Подогреваемые моющие самолеты. |
| 2 | 30 | Мотор стеклоочистителя. |
| 3 | 10 | Активные выхлопные газы. |
| 4 | 5 | Система охлаждения двигателя. |
| 5 | 5 | Суперзарядник. 48В. |
| 6 | 3 | Электронный сбор сборов. |
| 7 | 5 | Радиолокационный датчик: передний центр. |
| 8 | 5 | резерв. |
| 9 | 5 | 2023: все меры по контролю за развитием цепей (показатель) ATPC). |
| 10 | 5 | Электронная система подвески воздуха. |
| 11 | 20 | 2023 Модуль управления магистральной линией. 2024-2026: Все колеса (привод) AWD) модуль. |
| 12 | 15 | резерв. |
| 13 | 25 | Лобовой свет. |
| 14 | 7.5 | Гибридная система. |
| 15 | 5 | Гибридная система. |
| 16 | 15 | Модуль управления трансмиссией. Регулятор передачи. |
| 17 | 10 | Системы помощи водителю. |
| 18 | 5 | Камера, обращенная вперед. |
| 19 | 5 | 48В вентилятор охлаждения системы. |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
Блок предохранителей в моторном отсеке — справа
| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | Звуковой сигнал. |
| 2 | 25 | 2023* Передние и задние омывные насосы. |
| 3 | 5 | Система управления двигателем - 4,4 л V8. |
| 4 | 25 | Справа от фары. |
| 5 | 5 | резерв. |
| 6 | - | - |
| 7 | 15 | Насос охлаждения. |
| 8 | 5 | резерв. |
| 9 | 25 | Стиралка с камер по направлению движения. |
| 10 | - | - |
| 11 | 25 | 2023: Самолеты для стирки фар. |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
Блок предохранителей в салоне — слева
| № | Номинал | Цикл |
|---|---|---|
| 1 | 10 | Системы помощи водителю. |
| 2 | 5 | Защитный звук. |
| 3 | 5 | Надувная консоль. |
| 4 | 15 | Замок в бардачке. |
| 5 | 10 | Выключатели сидений и память. |
| 6 | 5 | Выключатели рулевого колеса. |
| 7 | - | - |
| 8 | 20 | Панорамная крыша. |
| 9 | 10 | Подогрев рулевого колеса. |
| 10 | 10 | Выставка головы (на выставке) HUD). |
| 11 | 7.5 | 2024-2026: зеркало заднего вида. Воздухоизолятор. |
| 12 | 7.5 | 2023 зеркало заднего вида. Ионизатор. |
| 13 | 7.5 | 2024-2026 Радиолокационный датчик: слева сзади. Радиолокационный датчик: справа сзади. |
| 14 | 7.5 | 2023 Радиолокационный датчик: слева сзади. Радиолокационный датчик: справа сзади. |
| 15 | 20 | 2024-2026: Панорамная крыша. |
| 16 | 5 | 48-вольтная батарея. |
| 17 | 20 | 2023: Солнечная крыша. |
| 5 | 2024-2026 Иммобилизатор транспортного средства. | |
| 18 | 5 | 2023 Иммобилизатор транспортного средства. |
| 19 | 10 | Диспетчерская панель. |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | 30 | 2026 Переднее сиденье с левой стороны. |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
Блок предохранителей в салоне — справа
2023-2025
Назначение предохранителей в салоне (справа,2023-2025)| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | резерв. |
| 2 | 5 | резерв. |
| 3 | 20 | Передняя часть вспомогательной силовой розетки. |
| 4 | 20 | Передняя часть вспомогательной силовой розетки. |
| 5 | 30 | Переднее сиденье справа. |
| 6 | 10 | Центральный холодильник. |
| 7 | 10 | Подголовники. |
| 8 | 15 | Контроль за климатом. |
| 9 | 10 | Прикосновение. |
| 10 | 10 | Задние переключатели консоли. |
| 11 | 10 | USB Сосиска. Беспроводное зарядное устройство. |
| 12 | 15 | Насос гибридной системы для охлаждения. |
| 13 | 5 | резерв. |
| 14 | 30 | Переднее сиденье справа. |
| 15 | 10 | USB Сосиска. |
| 16 | 10 | Инфотайн. |
| 17 | 5 | Диагностическая розетка. |
| 18 | 10 | Передняя консоль. |
| 19 | - | - |
| 20 | 10 | резерв. |
2026
Назначение предохранителей в салоне (справа,2026)| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | Контроль за климатом. |
| 2 | 10 | резерв. |
| 3 | 15 | Контроль за климатом. |
| 4 | 30 | Переднее сиденье справа. |
| 5 | 10 | резерв. |
| 6 | 10 | Прикосновение. |
| 7 | 10 | Задние переключатели консоли. |
| 8 | 10 | Система развлечений. |
| 9 | 10 | Спереди USB Сосиска. |
| 10 | 10 | Задние устройства для обогрева консолей. |
| 11 | 10 | Беспроводное зарядное устройство. |
| 12 | 10 | Спереди USB Сосиска. |
| 13 | 20 | Центральная консоль USB Сосиска. |
| 14 | 20 | Связка с перчатками. |
| 15 | 10 | Подголовники. |
| 16 | 30 | Переднее сиденье справа. |
| 17 | - | - |
| 18 | 10 | Центральный холодильник. |
| 19 | 5 | Диагностическая розетка. |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
Блок предохранителей в багажном отделении — справа
| № | Номинал | Цикл |
|---|---|---|
| Блок предохранителей в переднем отсеке | ||
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | 30 | резерв. |
| 6 | - | - |
| 7 | 15 | Задний стеклоочиститель. |
| 8 | - | - |
| 9 | - | - |
| 10 | 20 | резерв. |
| 11 | 20 | резерв. |
| 12 | - | - |
| 13 | 5 | резерв. |
| 14 | 15 | резерв. |
| 15 | 5 | Телематика. |
| 16 | 7.5 | 2023-2025: Задний прикосновительный экран. Система контроля давления в шинах (TPMS). 2026: Задний прикосновительный экран. |
| 17 | 5 | Пассивная запись. |
| 18 | 5 | Выбросы загрязняющих веществ транспортными средствами. |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| Сзади блок предохранителей | ||
| 1 | 5 | резерв. |
| 2 | 10 | Системы управления шасси. |
| 3 | 15 | Системы управления шасси. |
| 4 | 15 | резерв. |
| 5 | 15 | 2023: Задние переносные средства. |
| 6 | 20 | Системы управления шасси. |
| 7 | 5 | Мобильный телефон. |
| 8 | 10 | USB Разделение: 2й ряд. |
| 9 | 20 | Вспомогательная силовая разъемка: |
| 10 | 10 | 2026: Отдых рук USB Сеток. Беспроводное зарядное устройство: 2й ряд. |
| 11 | 20 | 3.11.3 Соединительный розетка: задняя консоль. |
| 12 | 10 | Интервалы: задняя консоль. |
| 13 | 5 | Переносной медиа-модуль. |
| 14 | 15 | 2023 Задние внешние огни. 2024-2026: задние огни справа. |
| 15 | 10 | Задние огни правых задних дверей. |
| 16 | 5 | резерв. |
| 17 | 10 | Системы управления шасси. |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
Блок предохранителей в багажном отделении — слева
| № | Номинал | Цикл |
|---|---|---|
| 1 | 15 | Трейлерный розетка. |
| 2 | 5 | резерв. |
| 3 | 15 | Трейлерный розетка. |
| 4 | 15 | 2023-2025: Задние переносные средства. |
| 10 | 2026: Усилитель системы развлечения спереди. | |
| 5 | 10 | Системы помощи водителю. |
| 6 | 5 | 2024: Гибридная система. |
| 7 | 5 | 2023-2025: системы инфозащиты. |
| 8 | 5 | резерв. |
| 9 | 5 | 2023-2025: Жесткие задние ворота. 2026: Радиочастотная связь (RadioRecord) RF) приемник. Спутниковый приемник. Система контроля давления в шинах (TPMS). |
| 10 | 5 | 2023-2025: Радиочастотная связь (RadioRecord) RF) приемник. |
| 10 | 2026 Усилитель аудиосистемы. | |
| 11 | 10 | 2023-2025: Электронная подвеска воздуха. |
| 5 | 2026: зондирование секущей системы. | |
| 12 | 5 | 2026: Система развлечений. |
| 13 | 15 | 2026: Задняя консоль. |
| 14 | 10 | Задний прикосновительный экран. |
| 15 | 15 | 2023-2025: Огонь левых плечевых задних дверей. |
| 7.5 | 2026: Все транспортные средства, за исключением SV: Контроль устойчивости.SV только:резерв. | |
| 16 | 7.5 | резерв. |
| 17 | 15 | 2026 Задние огни с левой стороны. |
| 18 | 20 | 2026: Массаж ног. |
| 19 | 5 | 2026* Haptic Model системы развлечения. |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
