Предохранители и реле Land Rover Range Rover Velar 2021-2026

Схемы относятся к указанным годам и вариантам Land Rover Range Rover Velar 2021-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.



В этой статье рассматривается Range Rover Velar (L560), выпускавшийся с 2021 по 2026 год. Здесь представлены схемы блоков предохранителей для Range Rover Velar 2021, 2022, 2023, 2024, 2025 и 2026 годов, а также сведения о назначении каждого предохранителя.

Схема предохранителей Range Rover Velar 2021-2026

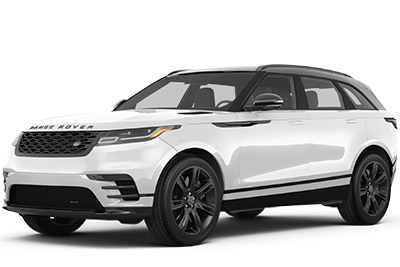

Land Rover Range Rover Velar (2021-2026)

Блок предохранителей в салоне

Расположение блока предохранителей

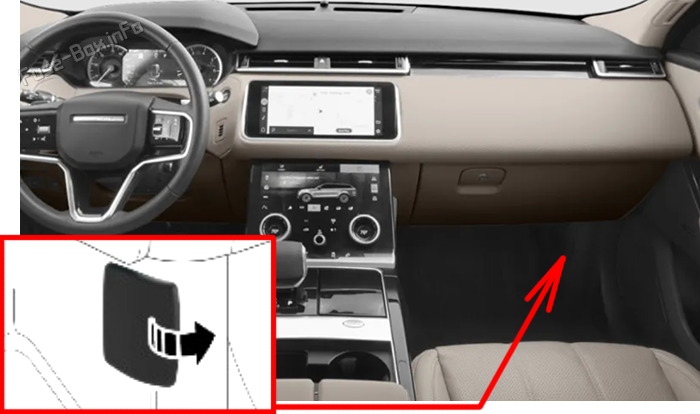

Салонный блок предохранителей расположен за отделочной панелью у основания правой стойки А. Для доступа подходящим инструментом освободите задний край панели, затем вытяните и снимите её.Location of the fuses in the passenger compartment: Range Rover Velar (2021-2026)

Схема блока предохранителей

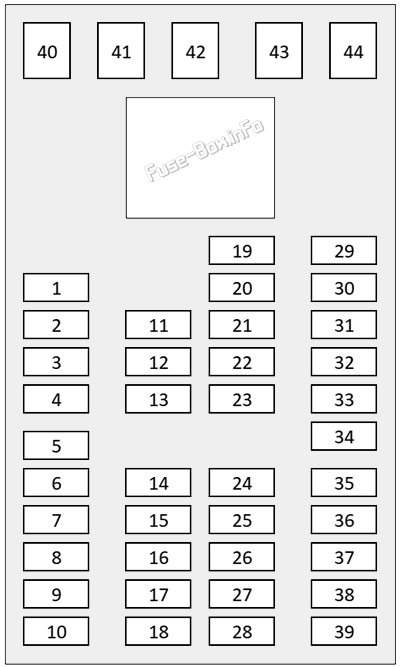

Interior fuse box diagram: Range Rover Velar (2021-2026)

6.7.5 Назначение предохранителей в пассажирском салоне
№НоминалЦикл
1--
2--
325Задняя дверь справа.
425Правый входный вход.
520Круто.
6102024-2026 Задние задние огни справа.
75Антенна иммобилизатора.
85Диагностическая розетка.
95Защитный звук.
10102024-2026 Задние огни с левой стороны.
115Система контроля давления в шинах (TPMS).
12--
1325Левую дверь.
1420Заднее сиденье.
1530Переднее сиденье справа.
1630Переднее сиденье с левой стороны.
1720Переднее сиденье справа.
1820Переднее сиденье с левой стороны.
19202021-2023: коробка для кабби USB Сосиска.
2020Вторая строка USB Сосиска.
2120Передний дополнительный розетка.
22102024-2026 Беспроводное зарядное устройство.
2325Задняя дверь с левой стороны.
2415Звуковой сигнала.
255Радиочастотная связь (RadioRecord) RF) приемники.
265Управление рулевым колесом.
27--
285Электронное установление цен на автомобильные дороги.
29102024-2026: USB Сосиска.
30102024-2026: USB Сосиска.
3110Подогрев рулевого колеса.
3220Слева от сиденья подогрев/климат
3320Справа от подогрев/климатное сиденье
345Ионизер.
355Бесключенное входное отверстие.
36--
37--
38--
395Системы помощи водителю.
4040Климат и системы комфорта.
41--
4240Системы кузова транспортного средства.
43--
4440Системы кузова транспортного средства.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

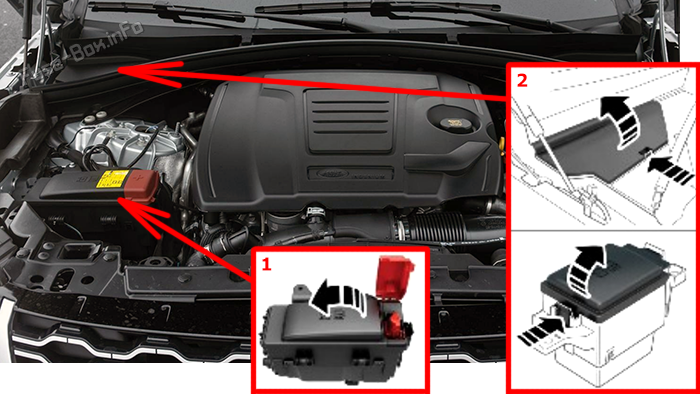

  1. Передний блок предохранителей в моторном отсеке: отведите в сторону крышку положительной клеммы. Нажмите и удерживайте фиксаторы крышки блока предохранителей, затем поднимите крышку.
  2. Задний блок предохранителей в моторном отсеке: слегка нажмите и удерживайте задний фиксатор. Поднимите крышку, освободите её и потяните вперёд.

Location of the fuses in the engine compartment: Range Rover Velar (2021-2026)

Схемы блоков предохранителей

Передний блок предохранителей

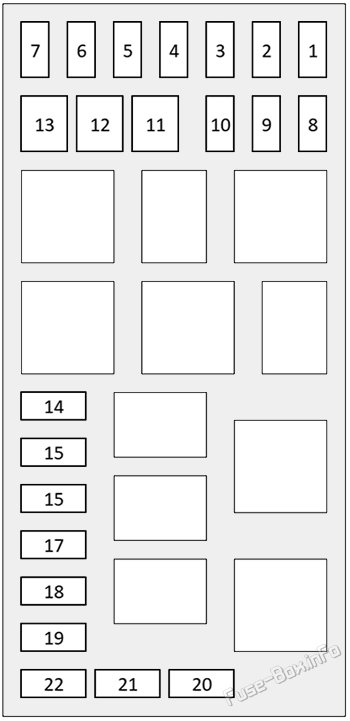

Under-hood fuse box #1 diagram: Range Rover Velar (2021-2026)

6.4.2 Назначение предохранителей в переднем блоке моторного отсека
№НоминалЦикл
125Лобовой свет.
225Справа от фары.
35Системы помощи водителю.
4548В.
5--
6--
7--
830Омыватели фары.
910Передаточное охлаждение.
1015Охлаждение двигателя.
1160Антиблокировочная тормозная система (ABS).
1240Нагреваемый передний экран: правая сторона.
1340Нагреваемый передний экран: левая сторона.
14--
15--
16--
17--
18--
19--
20--
21--
22--

Задний блок предохранителей

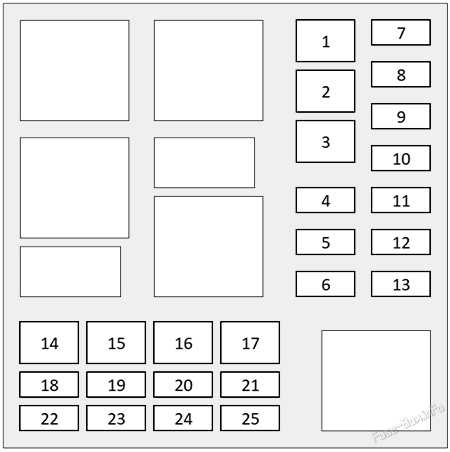

Under-hood fuse box #2 diagram: Range Rover Velar (2021-2026)

Назначение предохранителей в заднем блоке моторного отсека
№НоминалЦикл
130Очистители ветрового стекла.
240Система управления двигателем.
3202021 Задний воздуходувной двигатель.
4--
520Система управления двигателем.
6--
710Система управления двигателем.
810Система управления двигателем.
910Система управления двигателем.
1010Охлаждение двигателя.
1110Охлаждение двигателя.
1225Система управления двигателем.
13--
1440Передача.
1540Стартер.
16--
1760Антиблокировочная тормозная система (ABS).
18--
195Охлаждение двигателя.
205Запуск двигателя.
2115Передача.
22--
23--
2425Все колеса (привод) AWD).
25--

Блок предохранителей в багажном отделении

Расположение блока предохранителей

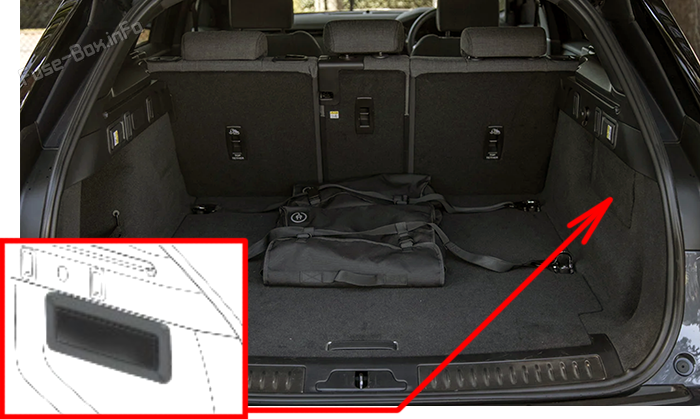

Блок предохранителей расположен за правой панелью доступа в багажном отделении. Для доступа нажмите на задний край панели и снимите её. В блоке также находятся запасные предохранители и съёмник.Location of the fuses in the trunk: Range Rover Velar (2021-2026)

Схема блока предохранителей

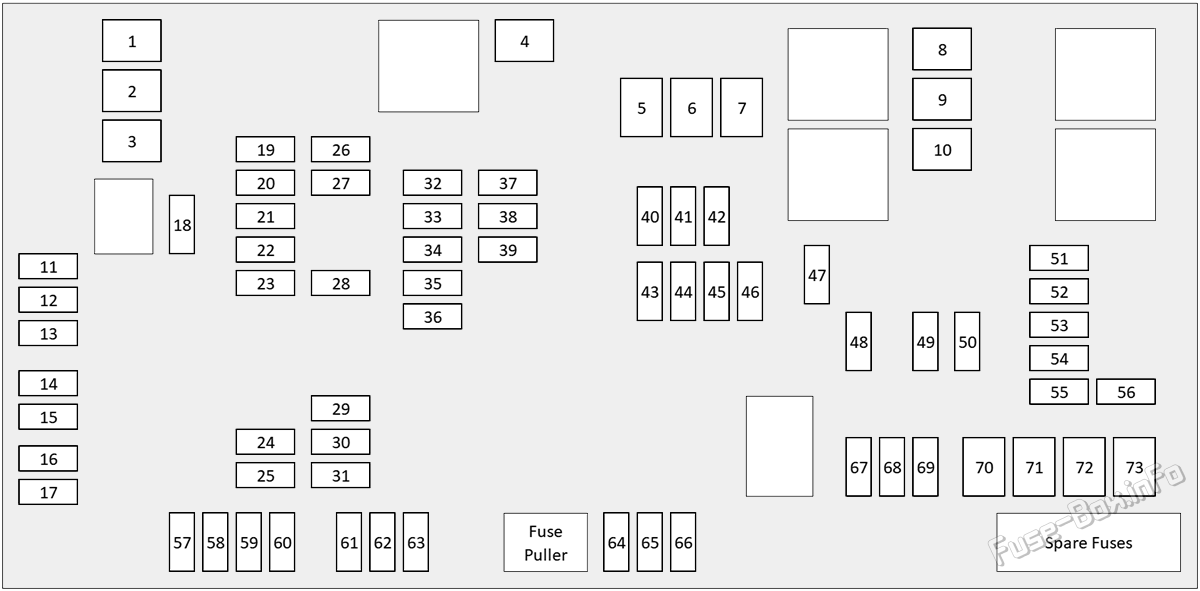

Trunk fuse box diagram: Range Rover Velar (2021-2026)

Назначение предохранителей в блоке багажного отделения
№НоминалЦикл
1--
2--
3--
430Обогрев заднего стекла.
5--
6--
740Усилитель системы развлечений.
860Подвеска.
940Вспомогательный обогревательный прибор.
1040Вспомогательный обогревательный прибор.
11--
1220Нагретое заднее сиденье с левой стороны.
1320Нагретое заднее сиденье справа.
1415Системы управления шасси.
155Подогретые задние сиденья.
16--
1752021-2023: Спинка сиденья USB Сеток.
18--
1952021-2022: слепой точечный монитор. Очистить обнаружение выхода.
2023-2026: слепой точечный монитор.
20--
2115Сиденья.
22--
23--
245Телематика.
2515Задний стеклоочиститель.
2620Загрузить пространство USB Сосиска.
2720Центральная консоль сзади USB Сосиска.
285Адаптивный радар управления круизом.
2915Климат и системы комфорта.
3020Вспомогательный обогревательный прибор.
31--
32--
332Плата за пользование электронными средствами.
3410Внутреннее зеркало.
35--
365Камера, обращенная вперед.
37152024-2026: лампа в гайках.
3810Центр сообщений.
3910Выставка головы (на выставке) HUD).
4010Жесткий задний врата.
41--
4210Климат и системы комфорта.
43--
4415Прикосновение.
4510Аудиовизуальные/видеоматериалы/выпуск.
4610Прикосновение.
4730Топливный насос.
48--
49--
50--
515Системы управления шасси.
52--
53--
54--
55--
5615Системы управления шасси.
57--
5810датчикы близости.
5930Задние ворота.
60--
61--
62--
63--
64--
65--
66--
67153.11.3 Соединительное устройство для прицепов: зажигание.
6815Деталь прицепа: батарея.
6930Развертываемые боковые шаги.
7030Прицеп: тормоза.
7130Прицеп: освещение.
7240Задний дифференция.
73--
