Предохранители и реле Lexus CT200h (A10, 2011-2017)
Схемы относятся к указанным годам и вариантам Lexus CT200h (A10, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Схема предохранителей Lexus CT 200h 2011-2017
Предохранитель прикуривателя (розетки) в Lexus CT200h Это предохранитель №31 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (разъем питания) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

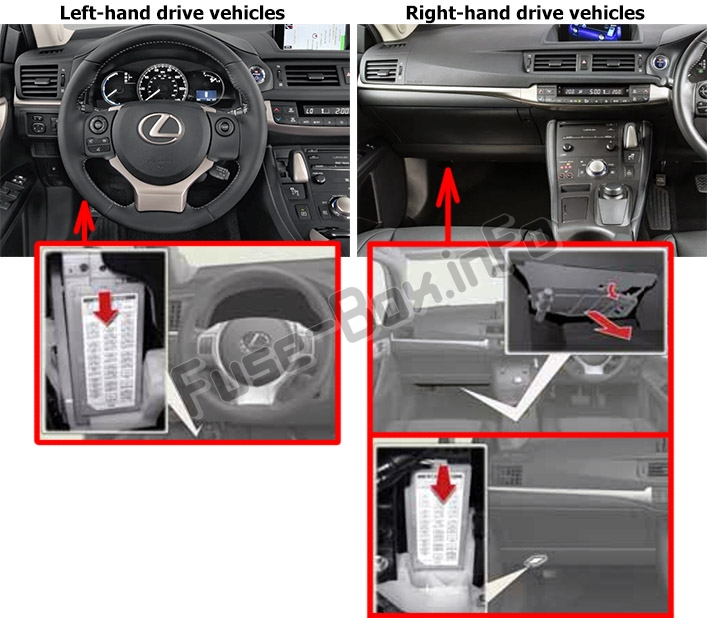

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.

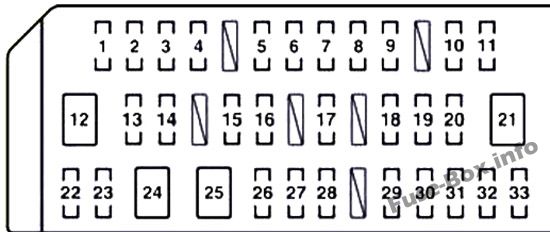

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | TAIL | 10 | Задний противотуманный фонарь, ручной регулятор угла наклона фар, фары (дальний свет), стоп-сигналы/задние фонари, подсветка номерного знака, передние габаритные огни |
| 2 | ПАНЕЛЬ | 10 | Аудиосистема, переключатель датчика системы помощи при парковке Lexus, переключатель антиобледенителя стеклоочистителя, навигационная система, устройство открывания лючка топливного бака, освещение перчаточного ящика, переключатель очистителя фар, переключатель аварийной мигающей лампы, ручной регулятор уровня фар, система кондиционирования воздуха, наружные зеркала заднего вида, переключатели выбора режима вождения, переключатель положения P, диск управления освещением приборной панели, индикаторы положения переключения передач, переключатели обогрева сидений, переключатель обогрева рулевого колеса, переключатель отключения предаварийного торможения |
| 3 | IGN | 10 | Тормозная система с электронным управлением, интеллектуальная система входа и запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы/задние фонари, подушки безопасности SRS |
| 4 | MET | 7,5 | Манометры и счетчики |
| 5 | WIP | 30 | Дворники |
| 6 | РР НЗП | 20 | Стеклоочиститель и омыватель заднего стекла |
| 7 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 8 | A/C | 10 | Система кондиционирования воздуха |
| 9 | ИЗМЕРЯТЬ | 10 | Выключатель антиобледенителя стеклоочистителя, система автоматического корректора фар |
| 10 | ЭБУ-ИГ №2 | 10 | Стеклоочистители ветрового стекла, монитор помощи при парковке Lexus, датчик помощи при парковке Lexus, тормозная система с электронным управлением, навигационная система, система рулевого управления с электроусилителем, указатели поворота, аварийные мигалки, датчик скорости рыскания и датчик ускорения, очиститель фар, наружные зеркала заднего вида, переключатели выбора режима движения , потолочный модуль, предаварийные ремни безопасности, переключатели обогрева сидений, переключатель обогрева рулевого колеса, динамический радарный круиз-контроль |
| 11 | ЭБУ-ИГ №1 | 10 | Нет цепи |
| 12 | S/КРЫША | 30 | Лунная крыша |
| 13 | ДВЕРЬ ПРАВ. | 25 | Электрические стеклоподъемники |
| 14 | ДВЕРЬ ЗАДН. | 25 | Электрические стеклоподъемники |
| 15 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электростеклоподъемники, наружные зеркала заднего вида |
| 16 | P ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электростеклоподъемники, наружные зеркала заднего вида |
| 17 | STOP | 10 | Сигнал экстренного торможения, стоп-сигналы/задние фонари, тормозная система с электронным управлением, система предаварийной безопасности |
| 18 | РР противотуманные фары | 7,5 | Задний противотуманный фонарь, стоп-сигналы/задние фонари |
| 19 | ТОПЛИВО ОТКРЫТ | 7,5 | Лючок топливного бака |
| 20 | OBD | 7,5 | Бортовая система диагностики |
| 21 | СИЛОВОЕ СИДЕНЬЕ | 30 | Сиденье с электроприводом |
| 22 | противотуманные фары | 15 | Передние противотуманные фары |
| 23 | ДВУМЯ ЗАМОК | 25 | Двойная система блокировки |
| 24 | СИДЕНЬЕ P-PWR | 30 | Сиденье с электроприводом |
| 25 | PSB | 30 | Ремни безопасности перед столкновением |
| 26 | СТРГ ХТР | 10 | Рулевое колесо с подогревом |
| 27 | ДВЕРЬ №1 | 25 | Система дверных замков с электроприводом |
| 28 | СИДЕНЬЕ HTR FL | 10 | Подогрев сидений |
| 29 | СИДЕНЬЕ HTR ПЕРЕДН. | 10 | Подогрев сидений |
| 30 | РАД №2 | 7,5 | Аудиосистема, монитор системы помощи при парковке Lexus, навигационная система, потолочный модуль |
| 31 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 32 | ЭБУ-ACC | 10 | Система кондиционирования воздуха, переключатели наружных зеркал заднего вида |
| 33 | ВЫХОД 2 | 15 | Нет цепи |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

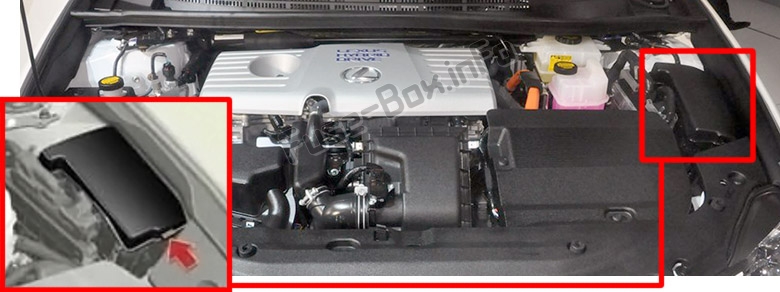

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).
Нажмите на язычок и снимите крышку.

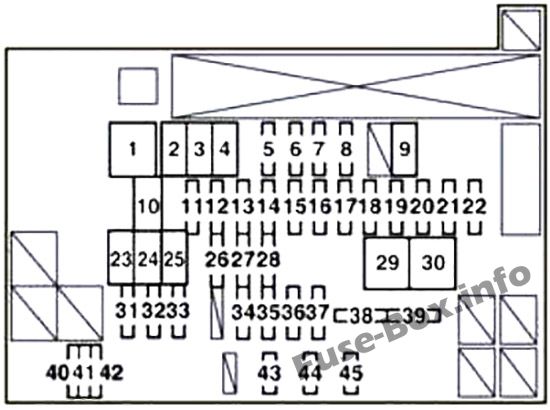

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Цепь защищена |
|---|---|---|---|
| 1 | постоянный/постоянный ток | 125 | Инвертор и преобразователь |
| 2 | HTR | 50 | Система кондиционирования воздуха |
| 3 | RDI | 30 | Электрические вентиляторы охлаждения |
| 4 | CDS | 30 | Электрические вентиляторы охлаждения |
| 5 | РАД №1 | 15 | Аудиосистема, навигационная система |
| 6 | S-РОГ | 10 | Навигационная система |
| 7 | АНГЛ W/P | 30 | Система охлаждения |
| 8 | АБС ГЛАВНЫЙ №2 | 7,5 | Тормозная система с электронным управлением |
| 9 | H-LP CLN | 30 | Очиститель фар |
| 10 | П КОН МТР | 30 | Система управления положением P |
| 11 | AMP №2 | 30 | Аудио система |
| 12 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | IGCT | 30 | PCU, IGCT №2, IGCT №3 |
| 14 | постоянный/постоянный ток-S | 5 | Инвертор и преобразователь |
| 15 | P CON ГЛАВНЫЙ | 7,5 | Система управления положением P, переключатель положения P |
| 16 | AM2 | 7,5 | Система управления питанием |
| 17 | ЭБУ-Б2 | 7,5 | Умная система входа и запуска |
| 18 | ПЕРВОЕ МАЯ | 10 | Нет цепи |
| 19 | ЭБУ-B3 | 10 | Система кондиционирования воздуха |
| 20 | ПОВОРОТ И ХАЗ | 10 | Указатели поворота, аварийные мигалки |
| 21 | AMP №1 | 30 | Аудио система |
| 22 | АБС ГЛАВНЫЙ №1 | 20 | Тормозная система с электронным управлением |
| 23 | P/I 2 | 40 | Система управления положением P, звуковой сигнал, фары (ближний свет), фонарь заднего хода |
| 24 | АБС МТР 1 | 30 | Тормозная система с электронным управлением |
| 25 | АБС МТР 2 | 30 | Тормозная система с электронным управлением |
| 26 | H-LP ВЫСОКИЙ ГЛАВНЫЙ | 20 | H-LP RH HI, H-LP LH HI |
| 27 | DRL | 7,5 | Система дневных ходовых огней |
| 28 | ДВЕРЬ №2 | 25 | Система дверных замков с электроприводом |
| 29 | П/И 1 | 60 | IG2, ГЛАВНЫЙ EFI, ВЕНТИЛЯТОР БАТ. |
| 30 | EPS | 60 | Электроусилитель руля |
| 31 | PCU | 10 | Гибридная система |
| 32 | ИГКТ №2 | 10 | Гибридная система, система управления положением P, система управления питанием |
| 33 | ИГКТ №. 3 | 10 | Система охлаждения |
| 34 | DOME | 10 | Освещение багажного отделения, потолочный модуль, внутреннее освещение, личное освещение, освещение туалетного столика, освещение пространства для ног |
| 35 | ЭБУ-Б | 7,5 | Интеллектуальная система входа и запуска, датчики и счетчики, наружные зеркала заднего вида, система кондиционирования воздуха, система памяти положения водителя, система электроусилителя руля, часы |
| 36 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 37 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 38 | EFI NO. 2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, выхлопная система, насосный модуль выключения зажигания, электрические вентиляторы охлаждения |
| 39 | М-ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| 40 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 41 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 42 | ЗАПАСНОЙ | 7,5 | Запасной предохранитель |
| 43 | ЭФИ ГЛАВНАЯ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, EFI NO.2 |
| 44 | БАТТ ВЕНТИЛЯТОР | 10 | Вентилятор охлаждения аккумулятора |
| 45 | IG2 | 20 | Гибридная система, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, MET, IGN, система управления питанием |
