Предохранители и реле Lexus ES250 ES350 Es300h 2019-2024
Схемы относятся к указанным годам и вариантам Lexus ES250 ES350 Es300h 2019-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
В этой статье рассматривается Lexus ES седьмого поколения (XZ10), выпускавшийся с 2018 по 2024 год. Здесь представлены схемы блоков предохранителей для Lexus ES 2019, 2020, 2021, 2022, 2023 и 2024 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lexus ES 2019-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

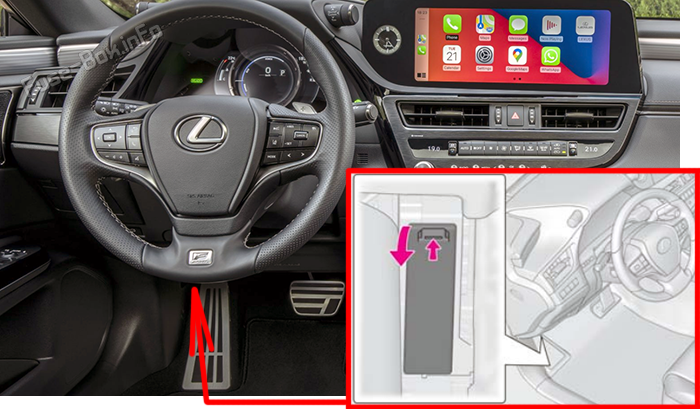

Расположение блока предохранителей
Блок предохранителей расположен за панелью приборов.

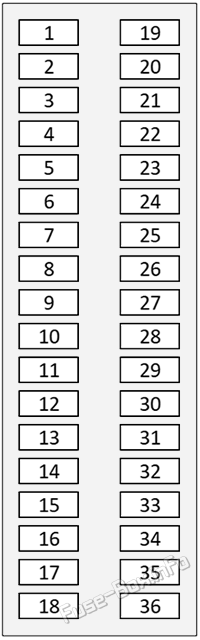

Схема блока предохранителей
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 1 | 7.5A | FOG RR | Задние противотуманные огни |
| 2 | 7.5A | OBD | Бортовая диагностика |
| 3 | 7.5A | DOME | Свет и внутренний свет |
| 4 | 7.5A | TRUNK OPN | Открыватель крышки ствола |
| 6 | 10A | ECU-DCC NO.2 | 4.3.1 Блок управления двигателем |
| 7 | 5A | ECU-DCC NO.1 | 4.3.1 Блок управления двигателем |
| 8 | 15A | RADIO | Радио- и аудиосистема |
| 9 | 20A | DOOR R/R | Задняя правая дверь |
| 10 | 7.5A | S-HORN | Предохранение от рогов/против угона |
| 11 | 10A | STRG LOCK | 6.11.9 Замок рулевого управления |
| 12 | 7.5A | DCM | Модуль передачи данных (телематическая система) |
| 13 | 5A | ECU-ACC | 4.3.1 Блок управления двигателем |
| 14 | 7.5A | ECU-IG1 NO.3 | 4.3.1 Блок управления двигателем |
| 15 | 5A | EPS-IG1 | Рулевое управление с электрической силой |
| 16 | 10A | A/BAG-IG2 | Подушки безопасности |
| 17 | 5A | METER-IG2 | Тематический блок документов |
| 18 | 5A | ECU-IG2 NO.3 | 4.3.1 Блок управления двигателем |
| 19 | 10A | ECU-B NO.2 | 4.3.1 Блок управления двигателем |
| 20 | 5A | ECU-B NO.1 | 4.3.1 Блок управления двигателем |
| 21 | 25A | D/L | Система замка дверей |
| 22 | 7.5A | STOP | Стоп-сигналы |
| 23 | 7.5A | AM2 | Система стартера |
| 24 | 10A | HAZ | Огнестрельное освещение |
| 25 | 5A | PANEL | Огни на панели приборов |
| 26 | 10A | TAIL | Велосипедные огни |
| 27 | 20A | DOOR F/L | Замок передней левой двери |
| 28 | 20A | DOOR F/R | Правая передняя дверь |
| 29 | 15A | P/OUTLET NO.1 | прикуриватель / розетка питания |
| 30 | 5A | SFT LOCK-ACC | AT Система управления системой переключения |
| 31 | 20A | WASHER | Моющие стекловые стекла |
| 33 | 10A | ECU-IG1 NO.4 | 4.3.1 Блок управления двигателем |
| 34 | 7.5A | BKUP LP | Резервные огни |
| 35 | 5A | ECU-IG1 NO.2 | 4.3.1 Блок управления двигателем |
| 36 | 5A | ECU-IG1 NO.1 | 4.3.1 Блок управления двигателем |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

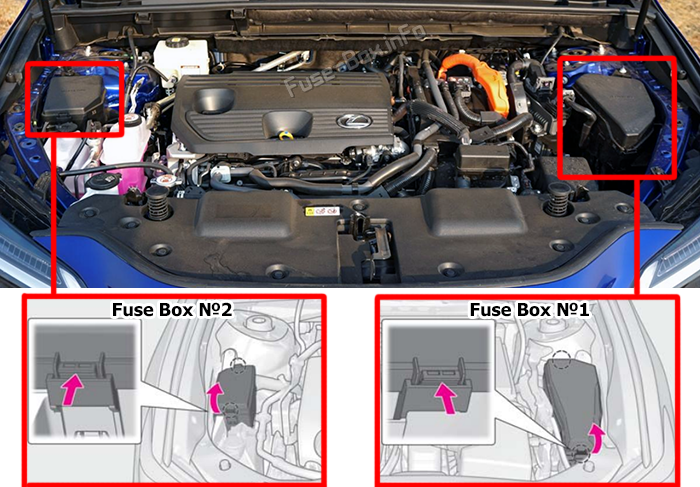

Расположение блока предохранителей
Нажмите на фиксатор и снимите крышку.
Схемы блоков предохранителей

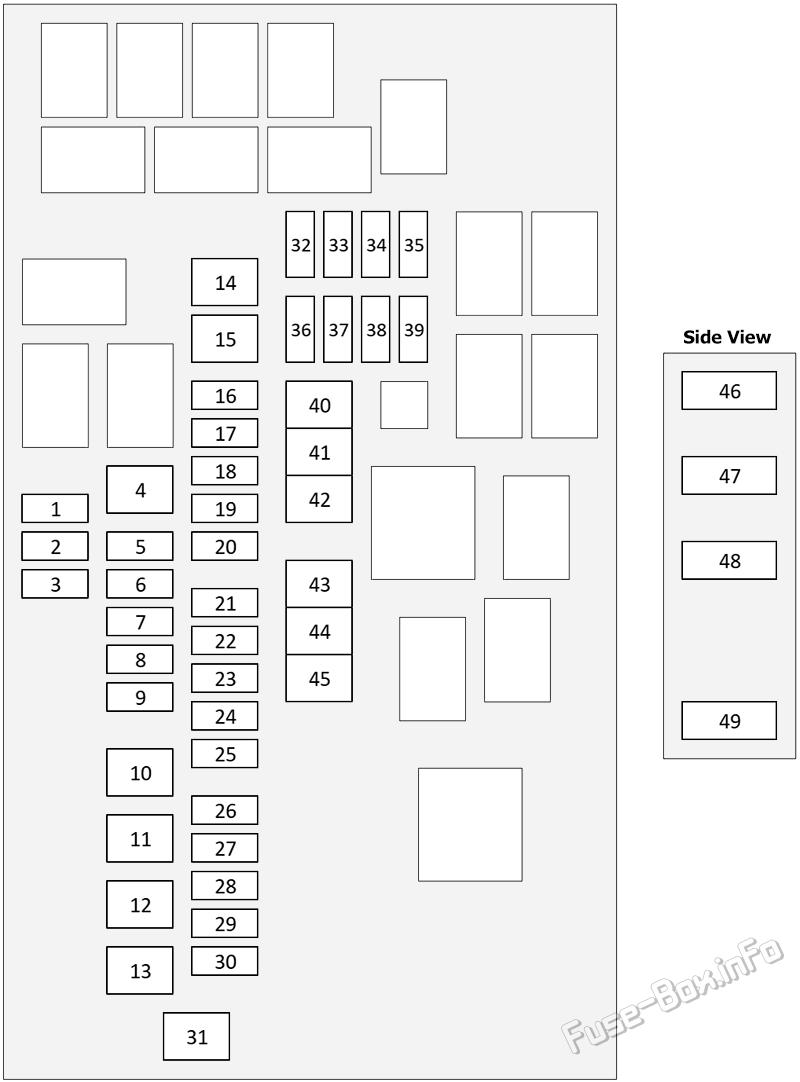

блок предохранителей №1 (2GR-FKS / A25A-FKS)
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 1 | 15A | P/OUTLET NO.2 | 2022-2024: розетка питания |
| 3 | 10A | A/C COMP | Система кондиционирования воздуха (2 РГ-FKS, A25A-FXS) |
| 4 | 50A | DEF | Зеркало-греватель (w/o Обратная смена), депоггер заднего окна |
| 6 | 15A | AVS | Адаптивная переменная подвеска (2 РГ-FKS) |
| 7 | 20A | TI&TE | Телескопическая мощность и привод |
| 8 | 15A | STRG HTR | Нагреваемая система рулевого колеса, динамическая система управления круизом радиолокатора (2GR-FKS, A25A-FKS), система управления полосой движения (2 РГ-FKS, A25A-FKS), система предварительного охлаждения (2 РГ-FKS, A25A-FKS) |
| 9 | 25A | SEAT A/C MAIN | SEAT A/C MAIN |
| 11 | 50A | FAN NO.2 | Вентилятор охлаждения (A25A-FKS) |
| 13 | 50A | HTR | Система кондиционирования воздуха (2 РГ-FKS, A25A-FKS) |
| 14 | 30A | WIPER | (WIPER) Wiper и мойщик |
| 15 | 30A | ST NO.1 | Система иммобилизатора (2 РГ-FKS, A25A-FKS), Smart Access System с запуском Push-Button (2GR-FKS, A25A-FKS), рулевой шлюз (2GR-FKS, A25A-FKS), управление замком без провода (2 РГ-FKS, A25A-FKS) |
| 17 | 10A | EFI-MAIN NO.4 | Электронное контролируемое сообщение и индикатор A/T (A25A-FKS), управление двигателем (A25A-FKS), Гриль Шуттер (2022-2024) |
| 10A | ETCS | Электронное контролируемое сообщение и индикатор A/T (2GR-FKS), управление двигателем (2GR-FKS) | |
| 20 | 10A | FUEL OPN | Открыть топливный блок (2 РГ-FKS, A25A-FKS), Гриль Шуттер (2022-2024) |
| 22 | 20A | D INJ | Электронное контролируемое сообщение и индикатор A/T (2GR-FKS), управление двигателем (2GR-FKS), управление двигателем (A25A-FKS), Гриль Шуттер (2022-2024) |
| 23 | 20A | EFI-MAIN NO.2 | Электронное контролируемое сообщение и индикатор A/T (2GR-FKS), управление двигателем (2GR-FKS), управление двигателем (A25A-FKS), Гриль Шуттер (2022-2024) |
| 24 | 10A | HORN | Горн, кража |
| 25 | 20A | EFI-MAIN NO.1 | Холодильный вентилятор (2 РГ-FKS), Электронной передачи и индикатор A/T (2GR-FKS), Электронной передачи и индикатора A/T (A25A-FKS), управление двигателем (2GR-FKS), управление двигателем (A25A-FKS), открывающий топливный блок (A25A-FKS), Гриль Шуттер (2022-2024) |
| 26 | 15A | TV | Аудиовизуальная система (12,3-дюймовый тип дисплея) (2023-2024), аудиосистема (8-дюймовый тип дисплея) (2023-2024), LEXUS Навигационная система (навигационная система) 2023-2024), Система мониторинга для оказания помощи в организации стоянки (СГС) 2023-2024) |
| 27 | 25A | D/C CUT | Источник энергии (2GR-FKS, A25A-FKS) |
| 28 | 20A | IG2-MAIN | Источник энергии (2GR-FKS, A25A-FKS) |
| 29 | 20A | A/F HTR | Регулятор двигателя (2GR-FKS), Электронной передачи и индикатор A/T (2GR-FKS), Электронной передачи и индикатора A/T (A25A-FKS) |
| 30A | EFI-MAIN NO.3 | Электронное контролируемое сообщение и индикатор A/T (A25A-FKS), управление двигателем (A25A-FKS), Гриль Шуттер (2022-2024) | |
| 30 | 20A | VVT | Электронное контролируемое сообщение и индикатор A/T (A25A-FKS), управление двигателем (A25A-FKS), Гриль Шуттер (2022-2024) |
| 32 | 10A | EFI NO.1 | Электронное контролируемое сообщение и индикатор A/T (2GR-FKS), управление двигателем (2GR-FKS), Гриль Шуттер (2022-2024) |
| 33 | 7.5A | EFI NO.2 | Холодильный вентилятор (2 РГ-FKS), охлаждающий вентилятор (A25A-FKS) |
| 34 | 10A | MIR HTR | Зеркало-греватель (w/o Обратная смена), депоггер заднего окна |
| 36 | 10A | ECU-IG2 NO.1 | Электронное контролируемое сообщение и индикатор A/T (2GR-FKS), управление двигателем (2GR-FKS), Гриль Шуттер (2022-2024), гибридная система (батарея для литиевых ионных батарей), гибридная система (аккумуляторная батарея для никель-металлических гидридов) |
| 37 | 10A | ECU-IG2 NO.2 | Система иммобилизатора (2 РГ-FKS, A25A-FXS), Smart Access System с запуском Push-Button (2GR-FKS, A25A-FXS), управление замком без провода (2 РГ-FKS, A25A-FXS) |
| 38 | 10A | INJ | Электронное контролируемое сообщение и индикатор A/T (2GR-FKS), управление двигателем (2GR-FKS), управление двигателем (A25A-FKS), Гриль Шуттер (2022-2024), зажигание (2 РГ-FKS), зажигание (A25A-FKS) |
| 39 | 10A | EFI2 NO.2 | Регулятор двигателя (A25A-FKS), Гриль Шуттер (2022-2024) |
| 40 | 50A | ABS MTR NO.1 | ABS (2GR-FKS, A25A-FKS), вспомогательного торможения (2 РГ-FKS, A25A-FKS), EBD (2GR-FKS, A25A-FKS), электрические стояночные тормоза (2GR-FKS, A25A-FKS), Hill-Sart Assistance Control (2GR-FKS, A25A-FKS), TRAC (2GR-FKS, A25A-FKS), VSC (2GR-FKS, A25A-FKS) |
| 41 | 50A | ABS MTR NO.2 | ABS (2GR-FKS, A25A-FKS), вспомогательного торможения (2 РГ-FKS, A25A-FKS), EBD (2GR-FKS, A25A-FKS), электрические стояночные тормоза (2GR-FKS, A25A-FKS), Hill-Sart Assistance Control (2GR-FKS, A25A-FKS), TRAC (2GR-FKS, A25A-FKS), VSC (2GR-FKS, A25A-FKS) |
| 42 | 50A | EPB NO.1 | 2. Тормозная помощь (2 РГ-FKS, A25A-FKS), EBD (2GR-FKS, A25A-FKS), электрические стояночные тормоза (2GR-FKS, A25A-FKS), Hill-Sart Assistance Control (2GR-FKS, A25A-FKS), TRAC (2GR-FKS, A25A-FKS), VSC (2GR-FKS, A25A-FKS) |
| 43 | 50A | ABS NO.1 | ABS (2GR-FKS, A25A-FKS), вспомогательного торможения (2 РГ-FKS, A25A-FKS), EBD (2GR-FKS, A25A-FKS), электрические стояночные тормоза (2GR-FKS, A25A-FKS), Hill-Sart Assistance Control (2GR-FKS, A25A-FKS), TRAC (2GR-FKS, A25A-FKS), VSC (2GR-FKS, A25A-FKS) |
| 44 | 30A | ABS NO.2 | ABS (2GR-FKS, A25A-FKS), вспомогательного торможения (2 РГ-FKS, A25A-FKS), EBD (2GR-FKS, A25A-FKS), электрические стояночные тормоза (2GR-FKS, A25A-FKS), Hill-Sart Assistance Control (2GR-FKS, A25A-FKS), TRAC (2GR-FKS, A25A-FKS), VSC (2GR-FKS, A25A-FKS) |
| 45 | 50A | J/B-B | Источник энергии (2GR-FKS, A25A-FKS) |
| Вид сбоку | |||
| 46 | 60A | FAN NO.1 | Холодильный вентилятор (2 РГ-FKS) |
| 100A | FAN NO.1 | Вентилятор охлаждения (A25A-FKS) | |
| 47 | 60A | R/B NO.1 | Источник энергии (2GR-FKS, A25A-FKS) |
| 48 | 140A | ALT | Автоматическое управление светом, зарядка (2 РГ-FKS, A25A-FKS), светоотражающая, световая система автоматического отключения, светоупоминание, система электрического храповика, тайник, детеррент, беспроводная система зарядки |
| 49 | 80A | EPS | EPS (2GR-FKS, A25A-FKS) |
блок предохранителей №1 (A25A-FXS)
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 1 | 15A | P/OUTLET NO.2 | розетка питания (2022-2024) |
| 2 | 7.5A | MIR LH-IG | MIR LH-IG |
| 3 | 7.5A | MIR RH-IG | MIR RH-IG |
| 4 | 50A | DEF | Зеркало-греватель (w/o Обратная смена), депоггер заднего окна |
| 6 | 15A | AVS | Адаптивная переменная приостановка |
| 7 | 20A | TI&TE | Телескопическая мощность и привод |
| 8 | 15A | STRG HTR | Нагреваемая система рулевого колеса, система динамического управления круизом радиолокатора, система управления рулем, система предварительного охлаждения |
| 9 | 25A | SEAT A/C MAIN | Источник энергии |
| 13 | 50A | HTR | Система кондиционирования воздуха |
| 14 | 30A | WIPER | Промывка и стиральная машина |
| 17 | 10A | EFI-MAIN NO.4 | (EFI-MAIN NO.4) Электронное управление трансмиссией и индикатор A/T, управление двигателем, " Гриль Шуттер " ( " Grielle Shutter " ) 2022-2024) |
| 18 | 7.5A | ABS NO.2 | ABS: Тормозная помощь EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC |
| 30A | ABS NO.2 | ABS: Тормозная помощь EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC | |
| 20 | 10A | FUEL OPN | Открыватель топливной крышки, Гриль Шатттер (2022-2024) |
| 21 | 20A | D INJ | Регулятор двигателя, Гриль Шатттер (2022-2024) |
| 22 | 7.5A | ABS NO.3 | ABS: Тормозная помощь EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC |
| 23 | 20A | EFI-MAIN NO.2 | Электронный контроль передачи и индикатор A/T, управление двигателем, Гриль Шатттер ( " Шутник " ) 2022-2024) |
| 24 | 10A | HORN | Горн, кража |
| 25 | 20A | EFI-MAIN NO.1 | (EFI-MAIN NO.1) Вентилятор охлаждения, электронный привод и индикатор A/T, регулятор двигателя, открыватель крышки топливной системы, Гриль Шатттер ( " Шутник " ) 2022-2024) |
| 26 | 15A | TV | Аудиовизуальная система (12,3-дюймовый тип дисплея) (2023-2024), аудиосистема (8-дюймовый тип дисплея) (2023-2024), LEXUS Навигационная система (навигационная система) 2023-2024), Система мониторинга для оказания помощи в организации стоянки (СГС) 2023-2024) |
| 27 | 25A | D/C CUT | Источник энергии |
| 28 | 20A | IG2-MAIN | (IG2-MAIN Источник энергии |
| 29 | 30A | EFI-MAIN NO.3 | Гриль Шуттер (Грилль Шуттер) 2022-2024) |
| 30 | 20A | VVT | Электронный контроль передачи и индикатор A/T, управление двигателем, Гриль Шатттер ( " Шутник " ) 2022-2024) |
| 32 | 10A | EFI NO.1 | Регулятор двигателя, открыватель топливной крышки, Гриль Шатттер (2022-2024) |
| 33 | 7.5A | EFI NO.2 | Вентилятор охлаждения |
| 34 | 10A | MIR HTR | (MIR HTR) Mir ror Heaper (w/o Обратная смена, отслоение заднего окна) |
| 35 | 7.5A | G/SHUTTER | (G/SHUTTER) Управление двигателем, Гринл Shutter (2022-2024) |
| 36 | 10A | ECU-IG2 NO.1 | Электронный контроль передачи и индикатор A/T, управление двигателем, Гриль Шатттер ( " Шутник " ) 2022-2024), гибридная система (батарея для литиевых ионных батарей), гибридная система (аккумуляторная батарея для никель-металлических гидридов) |
| 37 | 10A | ECU-IG2 NO.2 | Система иммобилизатора, система умного доступа с запуском вала, система беспроводного замка, система рулевого шлюза |
| 38 | 10A | INJ | Электронный контроль передачи и индикатор A/T, управление двигателем, зажигание, Гриль Шатттер (2022-2024) |
| 39 | 10A | EFI2 NO.2 | Регулятор двигателя, Гриль Шатттер (2022-2024) |
| 40 | 30A | ABS-MAIN NO.1 | ABS: Тормозная помощь EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC |
| 41 | 30A | ABS MTR NO.3 | ABS: Тормозная помощь EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC |
| 42 | 50A | EPB NO.1 | Тормозная помощь,EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC |
| 43 | 50A | ABS MTR NO.1 | ABS: Тормозная помощь EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC |
| 44 | 50A | ABS MTR NO.2 | ABS: Тормозная помощь EBD, электрические стояночные тормоза, система контроля за работой на холме,TRAC, VSC |
| 45 | 50A | J/B-B | Источник энергии |
| Вид сбоку | |||
| 46 | 80A | EPS | EPS |
| 47 | 60A | R/B NO.1 | Источник энергии |
| 48 | 120A | DC/DC | Автоматическое управление светом, гибридная система (литиум-ионовая батарея), гибридная система (аккумуляторная батарея для гидовых гидовых батарей Никель), свет, система автоматического отключения света, система напоминания о световых сигналах, система электрических муфт, кнопка, тайл-лай, система беспроводного зарядного устройства |
| 49 | 60A | FAN NO.1 | Вентилятор охлаждения |
| 100A | FAN NO.1 | Вентилятор охлаждения | |

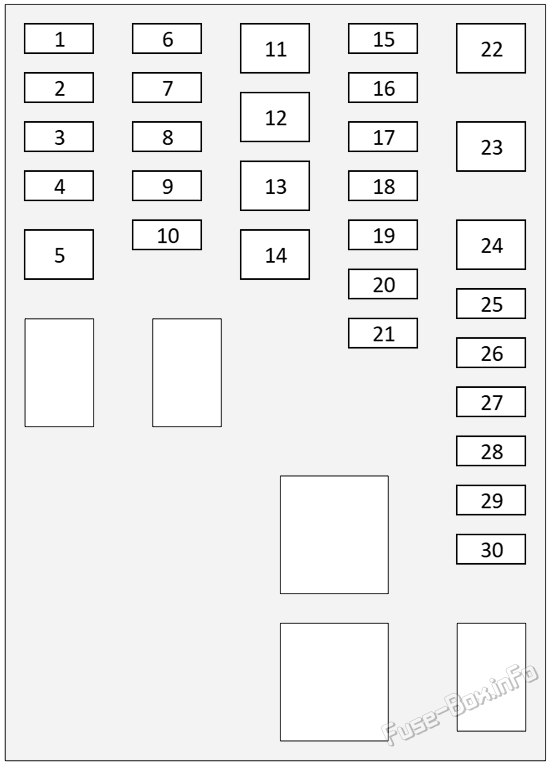

блок предохранителей №2
| № | Номинал | Описание |
|---|---|---|
| 2 | 20A | DOOR DL |
| 3 | 15A | розетка питания (2022-2024) |
| 5 | 50A | HWD NO.2 |
| 7 | 15A | S/HTR R/R |
| 8 | 15A | Дейсер спереди |
| 9 | 15A | S/HTR R/L |
| 11 | 50A | Система кондиционирования воздуха (2 РГ-FKS, A25A-FKS) |
| 12 | 50A | Система кондиционирования воздуха (2 РГ-FKS, A25A-FKS) |
| 14 | 50A | HWD NO.1 |
| 15 | 30A | Мощность |
| 19 | 30A | Источник энергии (2GR-FKS A25A-FKS Источник энергии () A25A-FXS) |
| 20 | 30A | Аудиовизуальная система (12,3-дюймовый тип дисплея) (2023-2024), аудиосистема (8-дюймовый тип дисплея) (2023-2024), LEXUS Навигационная система (навигационная система) 2023-2024) |
| 22 | 30A | H-LP CLN |
| 25 | 20A | Адаптивная система переднего освещения, автоматическая система с высоким световым лучом, система автоматического управления светом, система углового освещения, дневной ходовой свет, фара, система управления уровнем луча, система автоматического выключения луча, система напоминаний о световых сигналах, маячок |
| 26 | 20A | Адаптивная система переднего освещения, автоматическая система с высоким световым лучом, система автоматического управления светом, система углового освещения, дневной ходовой свет, фара, система управления уровнем луча, система автоматического выключения луча, система напоминаний о световых сигналах, маячок |
| 28 | 7.5A | MIR ECU-B |
| 29 | 7.5A | MIR RH-B |
| 30 | 7.5A | MIR LH-B |
