Предохранители и реле Lexus Is250 Is300 Is350 Is500 2014-2024

Схемы относятся к указанным годам и вариантам Lexus Is250 Is300 Is350 Is500 2014-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.



В этой статье рассматривается Lexus IS третьего поколения (XE30), выпускавшийся с 2014 по 2024 год. Здесь представлены схемы блоков предохранителей для Lexus IS250, IS300, IS350, IS500 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.

Схема предохранителей Lexus IS 2014-2024

Lexus IS250 / IS300 / IS350 / IS500 (2014-2024)

Блок предохранителей в салоне

Расположение блока предохранителей

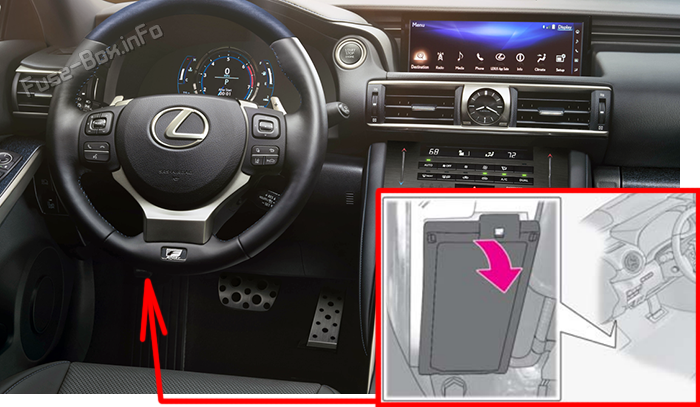

Блок предохранителей расположен за панелью приборов.Location of the fuses in the passenger compartment: Lexus IS250 / IS300 / IS350 / IS500 (2014-2024)

Схема блока предохранителей

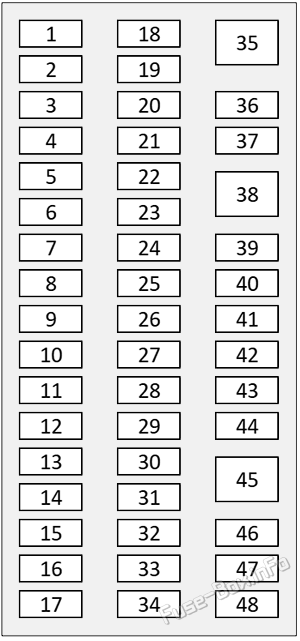

Instrument panel fuse box diagram: Lexus IS250 / IS300 / IS350 / IS500 (2014-2024)

Назначение предохранителей в панели приборов
№НоминалИмяОписание
110AECU-B4.3.1 Блок управления двигателем
215ADOMEСвет и внутренний свет
37.5AAM2Система стартера
410AJ/B-BАвтобус-комплекс
515ARADIOРадио- и аудиосистема
67.5AOBDБортовая диагностика
77.5ASHADE RRSHADE RR
87.5ATRUNK OPNОткрыватель крышки ствола
95AWIPER SW-IGПроволоки
1010AECU-IG1 NO.2ECU-IG1 NO.2
117.5ABKUP LPРезервные огни
1210AECU-IG1 NO.1ECU-IG1 NO.1
1310AJ/B-AMJ/B-AM
155AP/WОкна с питанием
1610AFOG RRЗадние противотуманные огни
177.5AA/CКондиционирование воздуха
1815AHAZОгнестрельное освещение
1920ASTRG LOCK6.11.9 Замок рулевого управления
205AODSСистема обнаружения пассажиров (воздухоподъемность)
2110ACAPACITORCAPACITOR
225ASMARTУмная ключевая система
237.5AECU-ACC4.3.1 Блок управления двигателем
2415ATAILВелосипедные огни
257.5APANELОгни на панели приборов
2610AIG1 NO.2IG1 NO.2
2710AIG1 NO.1IG1 NO.
2820ATI&TEТелескопическое значение наклона мощности и мощности
2920AS/ROOFКрыша
3015ADOOR DBL/LДвойное запирание дверей
317.5AMETERТематический блок документов
327.5AA/BAG-IG2Подушки безопасности
337.5AIGN NO.1IGN NO.1
347.5AIGN NO.26.13.1 Зажигание
3530AP/SEAT F/L5.7.7 Механические сиденья
3630ADOOR F/LЗамок передней левой двери
3715AP/OUTLET NO.1Вспомогательное оборудование розетка питания
3930ADOOR R/LЗадняя левая дверь
4030AAMP NO.2Аудиовизуальная система
4130AAMP NO.1AMP NO.1
4230AD/LСистема замка дверей
4315AS/HTR F/LОтопительный прибор для передних сидений
4415AS/HTR F/RОтопительный прибор для сидения
4530AP/SEAT F/R5.7.7 Механические сиденья
4610AIG1 NO.3IG1 NO.3
4730ADOOR F/RПравая передняя дверь
4830ADOOR R/RЗадняя правая дверь

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

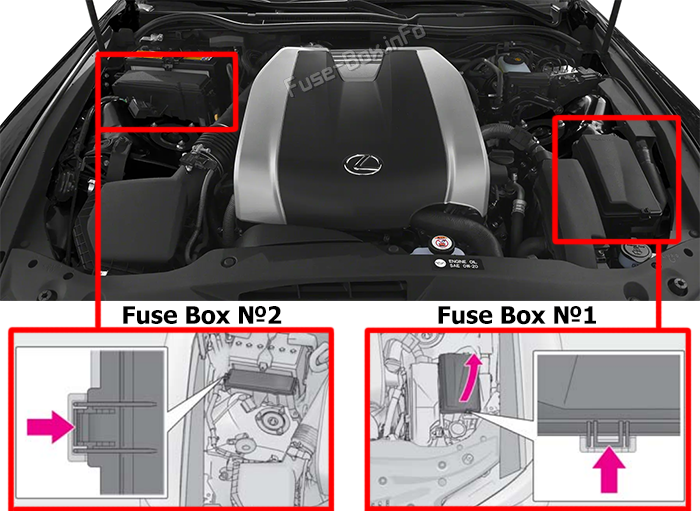

Нажмите на фиксатор и снимите крышку.Location of the fuses in the engine compartment: Lexus IS250 / IS300 / IS350 / IS500 (2014-2024)

Схемы блоков предохранителей

блок предохранителей №1

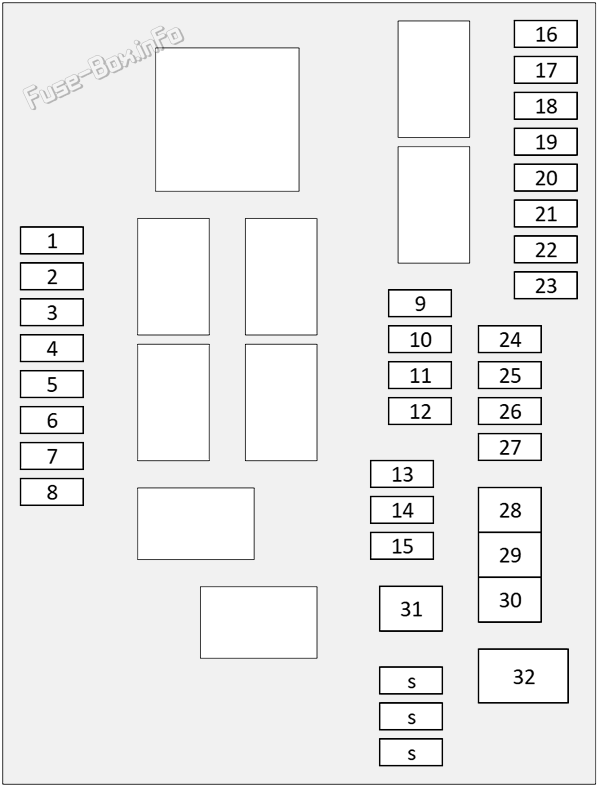

Under-hood fuse box #1 diagram: Lexus IS250 / IS300 / IS350 / IS500 (2014-2024)

6.4.2 Назначение предохранителей в моторном отсеке блок предохранителей №1
№НоминалИмяОписание
110AEFI NO.2Многопортовая система впрыска топлива
225AEFI-MAINМногопортовая система впрыска топлива
315AA/FДатчик отношения воздуха к топливу
410AP INJ3.2.3.3 Топливные инжекторы
510AIG2Защитит несколько цепей
620AIG2-MAINЗащитит несколько цепей
715AH-LP RH-LOЛовушка правой руки
815AH-LP LH-LOЛобовой луч ближнего света
95ADCMМодуль передачи данных (телематическая система)
107.5AICSICS
115ASTOPСтоп-сигналы
1215AHORN Звуковой сигнал
1310AS-HORNПредохранение от рогов/против угона
1410AETCS3.3.1 Электронная система управления дроссельной заслонкой
1520AINJТопливные инжекторы (за исключением 2UR-GSE)
25AINJТопливные инжекторы (2UR--GSE)
1610AENG-IG NO.1Система управления двигателем
1720AAVSAVS
185AEPS-IGРулевое управление с электрической силой
1925AWIPERПроволоки
205AENG-IG NO.2Система управления двигателем
215AALT-IGСистема зарядки и аккумуляторной батареи
225ARADAR-IGRADAR-IG
2320AWASHERМоющие стекловые стекла
247.5AA/C W/PMPКондиционирование воздуха
2515ASTRG HTRПодогрев рулевого колеса
2615AMIR HTRЗеркало-греватель
2710ANOISE FILTERNOISE FILTER
2840AIG1-MAINЗащитит несколько цепей
2930AH-LP CLNУборщик фар
3050AFAN NO.1Вентилятор электрического охлаждения
3180AFANВентилятор электрического охлаждения
3280AFANВентилятор электрического охлаждения
sSPAREрезерв предохранитель

блок предохранителей №2

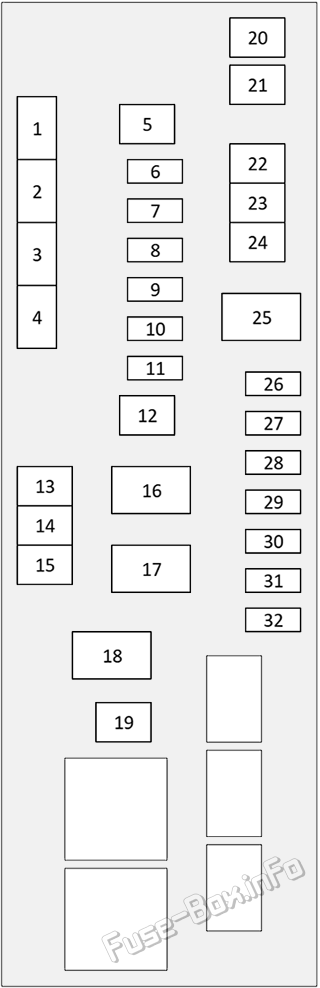

Under-hood fuse box #2 diagram: Lexus IS250 / IS300 / IS350 / IS500 (2014-2024)

6.4.2 Назначение предохранителей в моторном отсеке блок предохранителей №2
№НоминалОписание
1120AENG-AM
2120AJ/B LH-AM
3150AALT
4100AP/I-B
540AVGRS (2GR-FKS), BBC NO.1 (8AR-FTS), VVT (2UR-GSE)
65AEPS-B
77.5AALT-S
820AFUEL PMP (За исключением 2UR-GSE)
30AFUEL PMP (2UR-GSE)
920AST NO.2
1025AINJ NO.2
1130AD/C CUT
1230AH-LP MAIN LH
1350AABS NO.2
1430AST Нет. 1
1550AENG-B
1680AEPS
1780AJ/B LH-B
1940ABBC NO.2 (8AR-FTS)
2050AHTR
2130AABS NO.1
2250APTC HTR 1
2350AFAN NO.2
2450APTC HTR 2
2580AP/I-AM
2710AMPX-B NO.1
287.5ADRL LH
297.5ADRL RH
305AWIPER-S
315ACOMB SW
3230AH-LP MAIN RH
