Предохранители и реле Lexus LX600 J310 2022-2024
Схемы относятся к указанным годам и вариантам Lexus LX600 J310 2022-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
В этой статье рассматривается Lexus LX четвёртого поколения (J310), выпускаемый с 2022 года. Здесь представлены схемы блоков предохранителей для Lexus LX 600 2022, 2023 и 2024 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lexus LX 600 2022-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

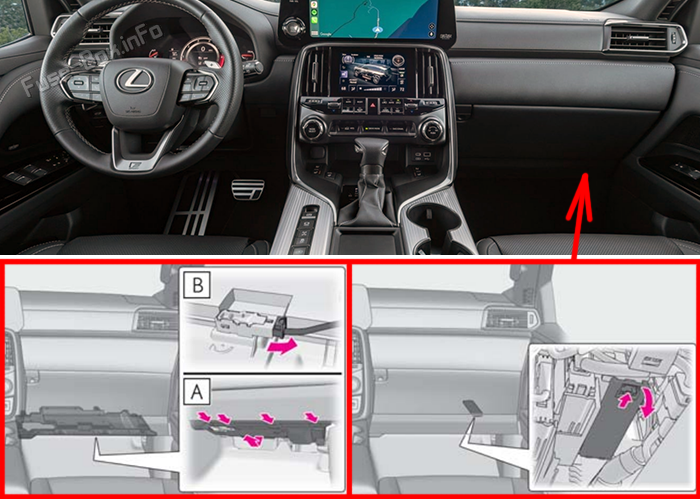

Расположение блока предохранителей
Блок предохранителей расположен под перчаточным ящиком. Снимите крышку А, затем отсоедините разъём подсветки зоны ног B и снимите панель.

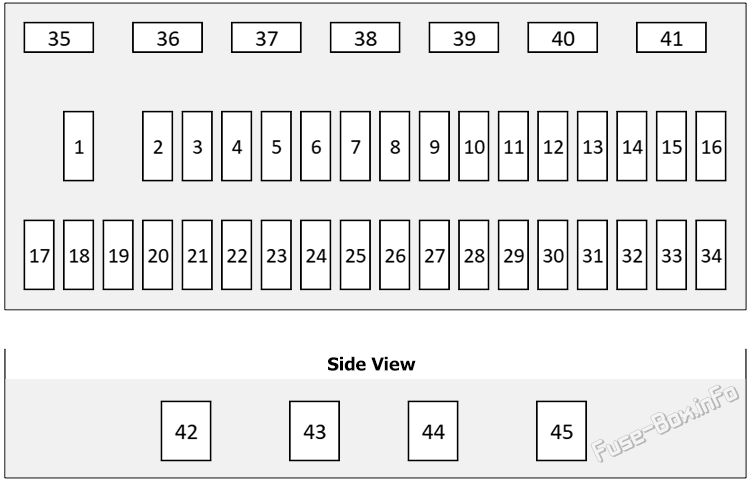

Схема блока предохранителей
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 1 | 15A | WIPER RR | Передняя промывка и мойка, задняя промывка и мышьяк |
| 2 | 5A | EPS-IGR | EPS |
| 3 | 10A | ECU-IGR NO.1 | A-TRAC, ABS, Адаптивная система с высоким лучом, адаптивная переменная подвеска, автоматическая система с высоким лучом, автоматический механизм управления светом, система бокового контроля, система управления боковым светом, система управления динамической радиолокационной системой, система стояночного тормоза, система электрического снижения натяжения, система переднего проволочного и мышьяка, система управления лучом, система управления наклонным лучом, система очистки фар, система управления горной системой, система управления системой поддержки, система Лейн Trac Система вспомогательного обслуживания, система автоматического отключения света, система напоминаний о прохождении через свет, многотеррейный монитор, многопереходный переключатель, устройство для подсоединения, система панорамного обзора, задняя дверь с питанием, механическое сиденье (сиденье водителя), механическое сиденье (место переднего пассажира), электропривод сиденья (место переднего пассажира) (функция, связанная с использованием 4 экрана для пассажиров) (функция, за исключением функции, связанной с буксированием), система предварительного охлаждения, система заднего вибрации и мышьяка, система комплексного управления динамическими режимами транспортных средств |
| 4 | 10A | ECU-IGR NO.4 | Управление дверным замком, Иммобилизаторная система, система умного доступа с запуском Phus-Button, Рулевой шлюз, Управление шлюзом без проводов |
| 5 | 7.5A | BKUP LP | Активное подвешивание системы управления высотой, резервное освещение, система контроля слепых стойк, вентилятор охлаждения, система контроля за дверным замком, система динамического управления круизом, система электронной передачи и индикатора A/T, система управления двигателем, система помощи в интуитивной парковке, система помощи в отслеживании движения на участке, система многотернационного контроля, система контроля панорамного вида, система поддержки стоянки, система предварительного охлаждения, система остановки и запуска, система буксировки прицепа |
| 6 | 10A | ECU-IGR NO.2 | Адаптивная система высокого давления, кондиционирование воздуха, аудиосистема, автоматический гладильщик EC Зеркало, автоматическая система с высоким лучом, система автоматического управления светом, система слепых мониторов, сиденье для контроля за климатом (сиденье водителя и переднее сиденье пассажира), сиденье для контроля за климатом (заднее No). 1 Сиденье), комбинирующий датчик, вентилятор охлаждения, цифровое внутреннее зеркало, дверное ближе, управление дверным замком, динамическое радиолокационное управление круизом, Эль ec: стойко контролируемая передача и индикатор A/T, управление двигателем, передний туманный свет, передний проволочный и мойщик, открывающий гараж, фара, устройство управления уровнем луча, устройство для очистки луча, светотехника, система иммобилизатора, внутренняя система освещения, система помощи в интуитивной парковке, система помощи в отслеживании движения на участке,LEXUS ENFORM, LEXUS Навигационная система, система автоматического отключения света, система напоминаний о световых сигналах, система нагрева зеркал, многотеррейный монитор, многоплексная система связи (Multi-plex communication System) CAN), система панорамного обзора, система стояночного вспомогательного тормоза, задняя дверь, механическое сиденье (переднее сиденье пассажира), механическое сиденье (за исключением 4 витража w/), механическое сиденье (заднее сиденье No). 1 Сиденье) (4 сиденья), Телескопический привод и силовой прибор, окно, система предварительного охлаждения, задний туман, система развёртывания заднего окна, отслойка заднего окна, задний проволочный и мойщик, зеркало дистанционного управления, предупредительный пристегнутый ремень, пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнуть (задний номер). 1 место), скользящая крыша, система умного доступа с запуском вала,SRS, рулевой шлюз, система остановки и запуска, тайлер, система предупреждения об утечке, система предупреждения о давлении в шинах, буксирование прицепа, дейсер с ветровым стеклом, управление замком без провода |
| 7 | 10A | A/B-IGR | SRS |
| 8 | 5A | METER-IGR | A-TRAC, ABS* Активная подвеска устройства управления высотой, адаптивная система с высоким светом, адаптивная переменная подвеска, аудиосистема, автоматическая система с высоким светом, автоматический светодиод,AWD, система слепых мониторов, зарядка, комбинирующий датчик, вентилятор охлаждения, управление дверным замком, управление вспомогательного управления на выходе из под гор, динамическое управление круизом радиолокатора, стояночное торможение, электронная трансмиссия и индикатор A/T, управление двигателем,EPS, передний туманный свет, фара, система управления уровнем луча, система управления лучами фар, система очистки фар, система нагретых рулевых колес, система управления вспомогательного освещения, система иммобилизатора, система интуитивного содействия в вопросах стоянки, Лейн Trac intg система помощи,LEXUS Навигационная система, система автоматического отключения света, система напоминания о необходимости использования световых устройств, система многопереходного отбора, система поддержки стояночного тормоза, система предварительного охлаждения, система заднего тумана, система развращения сидений, система предупреждения о ремне, слайдирующая крыша, система обеспечения разумного доступа с помощью запуска вала,SRS, рулевой шлюз, тайлерный огонь, кража, система предупреждения о давлении в шинах, сигнал поворота и сигнал предупреждения об опасности, комплексный контроль за динамическими режимами транспортных средств, управление замком без провода |
| 9 | 10A | ECU-IGR NO.3 | A-TRAC, ABS, активная система подвески подвески при движении на высоту, адаптивная система с высоким лучом, автоматическая система управления лучом, система автоматического освещения, система управления при помощи нагнетательного сигнала, система динамического управления круизом с помощью радиолокатора, система стояночного тормоза с электрическим приводом, система переднего тумана, система подвода и мышьяка, система управления лучами, система управления лучом луча, система управления прибором, система защиты фар, система контроля за приводом, система управления при помощи горной панели, система управления при помощи при помощи при помощи прибора, система Лейн Trac Система помощи, система автоматического отключения света, система напоминания о прохождении испытания, система многопереходного отбора, система предварительного охлаждения, система заднего тумана, система заднего проволочного освещения и мойки, сигнализация об изменении режима и сигнализация об опасности, система комплексного управления динамическими режимами транспортных средств |
| 10 | 10A | ECU-B NO.2 | Система иммобилизатора, система мультиплексной связи (CAN), система предупреждения о давлении в шинах, система управления шлюзом без проводов |
| 11 | 10A | STOP | A-TRAC, ABS, подвеска при активной установке управления высотой, вентилятор охлаждения, регулятор вспомогательного оборудования на выходе из подножки, динамическая система управления круизом с помощью радиолокатора, система стояночного тормоза с электрическим приводом, система электронно-регулируемого привода и индикатор A/T, система управления двигателем, система управления вспомогательного управления горным слоем, Лейн Trac Система поддержки, многотергенный выбор, система предварительного охлаждения, замок сдвига, система остановки и запуска, стоп-сигнал, буксирование прицепа, интегрированное управление динамическими режимами транспортных средств |
| 12 | 7.5A | ECU-B NO.1 | Система иммобилизатора, система умного доступа с запуском Push-Button, рулевой шлюз, управление шлюзом без проводов |
| 13 | 30A | TI&TE | Телескопическая мощность и привод |
| 14 | 7.5A | ECU-B NO.4 | Адаптивная система с высоким лучом, автоматическая система с высоким лучом, система автоматического управления светом, система динамического управления круизом с помощью радиолокатора, передний туманного света, передний проволочный свет и мойщик, фара, луч луча луча луча луча луча луча, чистильщик луча, система помощи в отслеживании движения на Луне, система автоматического отключения света, система напоминаний о светофоре, система предварительного охлаждения, система заднего тумана, система наведения луча и стиралка, сигнализация поворота и опасный свет |
| 15 | 15A | STRG LOCK | Система иммобилизатора, система умного доступа с запуском Phus-Button, рулевой шлюз, управление шлюзом без проводов |
| 16 | 15A | HAZ | Комбинирование датчиков, Иммобилизаторная система, система смарт-доступа с помощью Push-Button Start, Рулевой шлюз, Удаление кражи, Сигнал поворота и сигнал предупреждения об опасности, Управление шлюзом без провода |
| 19 | 30A | DOOR R/R | Ближе к двери, окно с питанием |
| 20 | 7.5A | OBD | Соединитель данных 3 |
| 21 | 10A | ECU-B NO.3 | Кондиционирование воздуха, аудиосистема, автоматические стеклостойкие EC Зеркало, система слепых мониторов, климатические сиденья (сидящее сиденье водителя и переднее сиденье пассажира), климатическое устройство (заднее сиденье No 1), цифровое внутреннее зеркало, дверное ближайшее устройство, управление дверным замком, открыватель дверей, внутренний свет, система помощи при парковке,LEXUS Навигационная система, опционный конн ec Тормозная система для поддержки стоянки, окно мощности, система размножения заднего сиденья, зеркало дистанционного управления, обогреватель сиденья (сиденье водителя и переднее сиденье пассажира), пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый пристегнутый экран, деикс с ветровым стеклом, беспроводная заряжаемая система |
| 22 | 30A | DOOR F/R | Дверь Ближе, зеркало, окно, отражатель заднего окна, зеркало дистанционного управления |
| 23 | 30A | DOOR R/L | Ближе к двери, окно с питанием |
| 24 | 30A | DOOR F/L | Дверь Ближе, зеркало, окно, отражатель заднего окна, зеркало дистанционного управления |
| 25 | 10A | DOME CUT | Внутреннее освещение |
| 26 | 10A | ECU-DCC NO.1 | Система слепых мониторов, комбинатор, система динамического радиолокационного управления круизом, система внутреннего освещения, система помощи при парковке интуитивной системе, система помощи в отслеживании движения на стоянке, система симуляторов, система многотернатурного мониторинга, система панорамного обзора, система стояночного вспомогательного тормоза, электропривод сиденья (сиденье водителя), электропривод сиденья (переднее сиденье пассажира) (4 сиденья), электропривод сиденья (переднее сиденье пассажира) (исключая функцию 4 ситера w/ стоп-сигнала), электропривод сиденья (заднее сиденье No 1) (4 ситола), электропривод сиденья (заднее сиденье No 2), силовое устройство и телескопическое устройство, система предварительного охлаждения, система отключения заднего окна, дистанционный контрольный датчик, система детеррента в функциях |
| 27 | 10A | ECU-DCC NO.2 | Адаптивная система с высоким световым светом, автоматическая система с высоким светом, система автоматического управления светом, система комбинирования, блок крутых элементов, система управления дверным замком, передний туманный свет, передний Wiper и Wosher, фара, система управления лучом луча, устройство для очистки фар, светофор, система иммобилизатора, система внутреннего освещения, система автоматического отключения света, световое напоминание, задняя дверь, источник энергии, электропривод сиденья (переднее сиденье пассажира) (4 экрана), электропривод сиденья (за исключением 4 экрана для пассажиров) (заднее сиденье No 1), петельное сиденье (заднее сиденье No 4), петельное сиденье (заднее сиденье No). 1 Сиденье) (за исключением 4-го) (Телесный прибор), Телескопический прибор и силовой привод, окно, задний туман, заднее проволочное стекло и мойка, дистанционное зеркало управления, сигнализация о поясе сиденья, слайдинговая крыша, система умного доступа с запуском на замке Push-Button, рулевой шлюз, система остановки и запуска, тайлерный свет, детеррент, буксирование прицепа, управление шлюзом без проволочной двери |
| 28 | 10A | RADIO-DCC | Активный контроль шума |
| 29 | 30A | D/L | Управление дверным замком, Иммобилизаторная система, система умного доступа с запуском Phus-Button, Рулевой шлюз, Управление шлюзом без проводов |
| 30 | 7.5A | USB NO.1 | розетка питания |
| 31 | 10A | ECU-ACC | Аудиовизуальная система,LEXUS Навигационная система, многотеррейный монитор, многоплексная система связи (CAN), система панорамного обзора, электропривод сиденья (заднее сиденье No 1) (4 сиденья), система развращения заднего сиденья, система остановки и запуска, деифер с ветровым стеклом, беспроводная система зарядки |
| 32 | 5A | SFT LOCK-ACC | Источник энергии |
| 33 | 10A | DOOR BACK | Источник энергии |
| 35 | 7.5A | USB NO.4 | розетка питания |
| 36 | 10A | DOME | Внутреннее освещение |
| 37 | 15A | P/OUTLET NO.1 | розетка питания |
| 38 | 10A | ECU-IGR NO.5 | Остановить & запуск системы |
| 41 | 7.5A | SMART | Система иммобилизатора, система умного доступа с запуском Push-Button, рулевой шлюз, управление шлюзом без проводов |
| Вид сбоку | |||
| 42 | 30A | P/SEAT F/R | электропривод сиденья (переднее сиденье пассажира) (4 сиденья), электропривод сиденья (переднее сиденье пассажира) (за исключением функции 4 маяка w/, отбуксирующего), электропривод сиденья (переднее сиденье пассажира) (за исключением функции 4 отбуксирающего устройства) |
| 43 | 30A | P/SEAT F/L | электропривод сиденья (место водителя) |
| 44 | 30A | S/ROOF | Раздвижная крыша |
| 45 | 50A | HTR | Кондиционирование воздуха |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

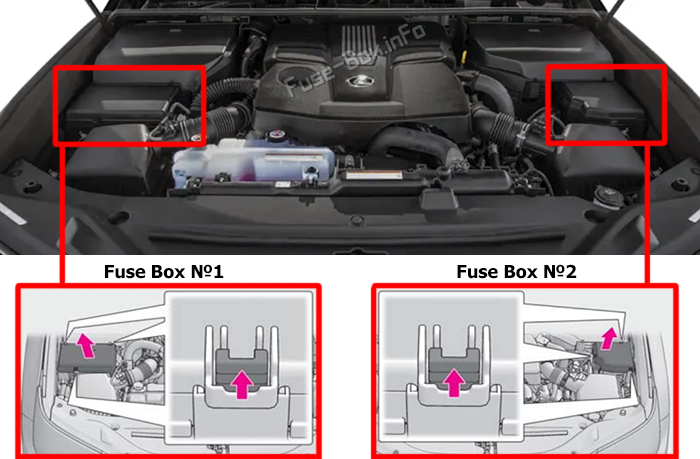

Расположение блока предохранителей
Откройте или снимите крышку моторного отсека, затем нажмите на фиксатор и снимите крышку блока предохранителей.
Схемы блоков предохранителей

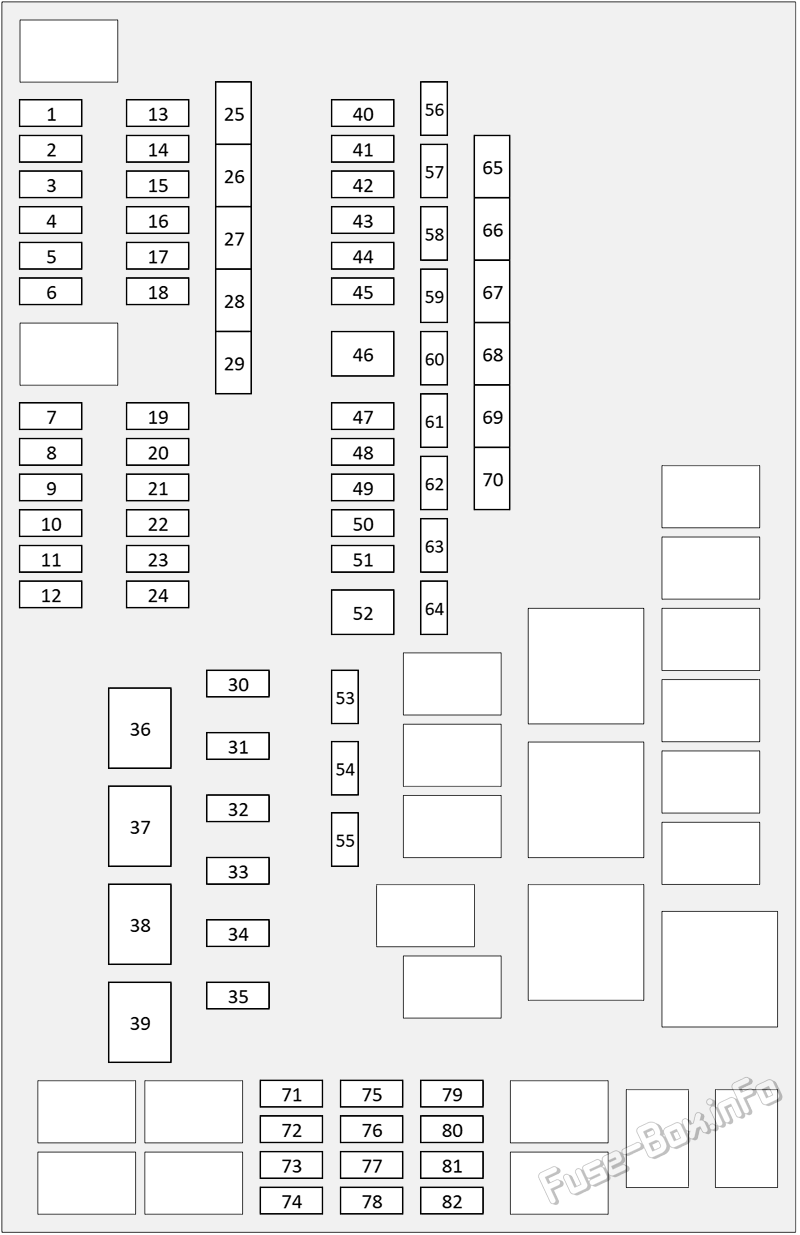

блок предохранителей №1
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 1 | 15A | S/HTR FL | Сиденье для управления климатом (сиденье водителя и переднее сиденье пассажира), обогреватель для сиденья (сиденье водителя и переднее сиденье пассажира) |
| 2 | 15A | S/HTR FR | Сиденье для управления климатом (сиденье водителя и переднее сиденье пассажира), обогреватель для сиденья (сиденье водителя и переднее сиденье пассажира) |
| 5 | 10A | ECU-IGR NO.2 | Кодирование воздуха, шлюз для сдвига |
| 6 | 10A | ECU-IGP NO.3 | Активное управление шумом, кондиционирование воздуха, климатическое сиденье (задний номер сиденья), крутой ящик, вентилятор охлаждения, динамическое радиолокационное управление круизом, электронная передача и индикатор A/T, управление двигателем, система помощи в отслеживании движения на участке, многоплексная система связи ((A/T) CAN), система предварительного охлаждения, обогреватель сиденья (заднее сиденье No 1), система остановки и запуска |
| 7 | 10A | ENG-IGR NO.1 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 8 | 10A | ENG-IGP NO.2 | Адаптивная система с высоким лучом, автоматическая система с высоким лучом, система автоматического управления светом, система динамического радиолокационного управления, система управления лучами, система управления лучами луча, система защиты фар, система помощи в отслеживании движения на Луне, система автоматического отключения света, система напоминания о световых сигналах, система наведения на память,розетка питания (w/ Напряжение инвертер), система предварительного охлаждения, ветряное стекло |
| 9 | 10A | ENG-IGP NO.3 | Адаптивная система высокого уровня луча, система кондиционирования воздуха, автоматическая система кондиционирования воздуха, система автоматического управления лучом, система автоматического тумана, передняя туманная лампа, передняя проволочная система и машина, фара, система управления уровнем луча луча, система чистки фар, система автоматического отключения луча, система напоминания о световых сигналах, система заднего тумана, система заднего проволочного освещения и машиностроение, система стоп-сигнала, система стоп-сигнала, система утечек, система буксировки прицепа |
| 10 | 15A | AVS-IGR | Адаптивная переменная приостановка |
| 11 | 30A | 4WD-IGR | AWD |
| 13 | 10A | S-HORN | Кража |
| 14 | 15A | HORN | Горн, кража |
| 15 | 30A | D/C CUT | Источник энергии |
| 17 | 30A | AMP NO.2 | Аудиовизуальная система,LEXUS Навигационная система, система развлечения заднего сиденья |
| 18 | 30A | AMP NO.1 | Аудиовизуальная система,LEXUS Навигационная система, система развлечения заднего сиденья |
| 19 | 7.5A | DCM | LEXUS ENFORM |
| 20 | 15A | RADIO | Аудиовизуальная система,LEXUS Навигационная система, многотеррейный монитор, система панорамного обзора, система развращения заднего сиденья |
| 21 | 30A | WIPER | Передняя промывка и мойка, задняя промывка и мышьяк |
| 22 | 10A | RSE DISP | Аудиовизуальная система,LEXUS Навигационная система, система развлечения заднего сиденья |
| 23 | 7.5A | BATT-S NO.1 | Зарядка |
| 24 | 10A | BATT-S NO.2 | Зарядка |
| 25 | 140A | PDB-ALT NO.2 | Внутреннее освещение |
| 26 | 240A | ALT | Зарядка |
| 31 | 30A | TOWING | Прицепная буксировка |
| 32 | 30A | IGR NO.2 | Источник энергии |
| 33 | 50A | PA-BBC | Остановить & запуск системы |
| 36 | 80A | ENG P/I-B | Адаптивная система высокого уровня луча, система кондиционирования воздуха, автоматическая система кондиционирования воздуха, система автоматического управления лучом, система автоматического тумана, передняя туманная лампа, передняя проволочная система и машина, фара, система управления уровнем луча луча, система чистки фар, система автоматического отключения луча, система напоминания о световых сигналах, система заднего тумана, система заднего проволочного освещения и машиностроение, система стоп-сигнала, система стоп-сигнала, система утечек, система буксировки прицепа |
| 37 | 80A | EPS NO.1 | EPS |
| 38 | 80A | PDB-B | Источник энергии |
| 39 | 80A | EPS NO.2 | EPS |
| 40 | 15A | STRG HTR | Нагреваемая система рулевого колеса |
| 42 | 7.5A | TOW BK/UP | Прицепная буксировка |
| 43 | 30A | RFS RH | электропривод сиденья (заднее сиденье No 2) |
| 44 | 30A | RFS LH | Механическое сиденье (заднее сиденье No 1) (4 сиденья), механическое сиденье (заднее сиденье No 1) (за исключением 4 сидений), механическое сиденье (заднее сиденье No 2) |
| 47 | 15A | AC INV | розетка питания (w/ Включатель напряжения) |
| 49 | 15A | DEICER | Дисер ветрового стекла |
| 50 | 10A | ALT CDS | Зарядка |
| 52 | 30A | TOW BRK | Прицепная буксировка |
| 53 | 7.5A | METER | A-TRAC, ABS* Активная подвеска устройства управления высотой, адаптивная система с высоким светом, адаптивная переменная подвеска, аудиосистема, автоматическая система с высоким светом, автоматический светодиод,AWD, система слепых мониторов, зарядка, комбинирующий датчик, охлаждающий вентилятор, контроль круизных потоков, управление вспомогательного управления на выходе из под горных гор, динамическое управление круизом радиолокатора, стояночное торможение, электронная трансмиссия и индикатор A/T, управление двигателем,EPS, передний туманный свет, фара, система управления уровнем луча, система управления лучами фар, система очистки фар, система нагретых рулевых колес, система управления вспомогательного освещения, система иммобилизатора, система интуитивного содействия в вопросах стоянки, Лейн Trac intg система помощи,LEXUS Навигационная система, система автоматического отключения света, система напоминания о необходимости использования световых устройств, система многопереходного отбора, система рекуперативного обеспечения тормозов, система предварительного охлаждения, система заднего тумана, система развращения сидений, система предупреждения о ремни, слайдирующая крыша, система умного доступа с запуском вала,SRS, рулевой шлюз, система остановки и запуска, тайлерный свет, система предупреждения о разгоне, система предупреждения о давлении в шинах, сигнал поворота и сигнал предупреждения об опасности, система комплексного управления динамическими режимами транспортных средств, система управления беспроводной дверью |
| 56 | 30A | CDS FAN | Кондиционирование воздуха |
| 57 | 30A | TOW TAIL | Прицепная буксировка |
| 59 | 30A | SUB BATT | Прицепная буксировка |
| 60 | 50A | HWD NO.1 | Источник энергии |
| 61 | 50A | HWD NO.2 | Источник энергии |
| 62 | 50A | PTC NO.1 | Кондиционирование воздуха |
| 63 | 50A | PTC NO.2 | Кондиционирование воздуха |
| 64 | 50A | PTC NO.3 | Кондиционирование воздуха |
| 65 | 100A | PDB-ALT NO.1 | Освещение, зеркало, отражатель заднего окна, тайлер, буксирование прицепа |
| 66 | 60A | AHC | Активное ограничение высоты |
| 67 | 60A | RR R/B-ALT | Сиденье для регулирования климата (заднее сиденье No 1), обогреватель для сидения (заднее сиденье No 1) |
| 69 | 50A | A/C R | Кондиционирование воздуха |
| 70 | 30A | H-LP CLN | Адаптивная система с высоким световым лучом, автоматическая система с высоким светом, система автоматического управления светом, фара, система управления уровнем луча с лучом, устройство для очистки фар, система автоматического отключения света, система напоминание о световых сигналах |
| 72 | 20A | WASHER | Передняя промывка и мойка, задняя промывка и мышьяк |

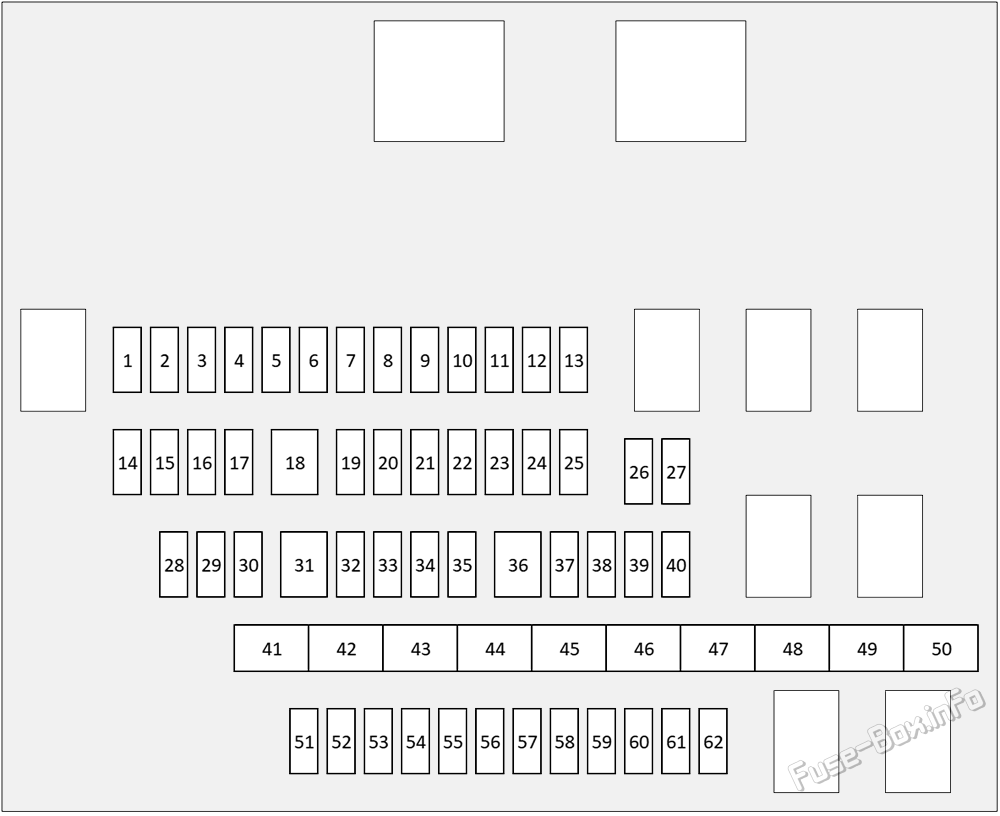

блок предохранителей №2
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 2 | 20A | EDU NO.4 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 3 | 20A | EDU NO.3 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 4 | 20A | EDU NO.2 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 5 | 20A | EDU NO.1 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 6 | 7.5A | EFI NO.2 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 9 | 7.5A | A/C NO.1 | Кодирование воздуха, климатическое сиденье (место водителя и переднее сиденье пассажира), климатическое приспособление (заднее сиденье No 1), приогреватель (место водителя и переднее сиденье пассажира), пристегнутое сиденье (заднее сиденье No 1) |
| 11 | 10A | ENG-IGP NO.2 | A-TRAC, ABS, кондиционер воздуха, вентилятор охлаждения, управление вспомогательного привода, электрический стояночный тормоз, электромагнитная трансмиссия и индикатор A/T, управление двигателем, управление вспомогательного оборудования на горной поверхности, выбор многотергенной системы, комплексное управление динамическими режимами транспортных средств |
| 12 | 10A | ENG-IGP NO.1 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 16 | 10A | INJ | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 17 | 10A | IGN | 6.13.1 Зажигание |
| 19 | 10A | ABS MAIN NO.2 | A-TRAC, ABS, управление помощью на дойнтхилле, электрическое стояночное торможение, управление системой помощи на горной поверхности, выборка с использованием нескольких транспортных средств, комплексное управление динамическими режимами транспортных средств |
| 20 | 20A | ABS MAIN NO.1 | A-TRAC, ABS, управление помощью на дойнтхилле, электрическое стояночное торможение, управление системой помощи на горной поверхности, выборка с использованием нескольких транспортных средств, комплексное управление динамическими режимами транспортных средств |
| 21 | 20A | IGT/INJ | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 31 | 50A | ABS NO.2 | A-TRAC, ABS, управление помощью на дойнтхилле, электрическое стояночное торможение, управление системой помощи на горной поверхности, выборка с использованием нескольких транспортных средств, комплексное управление динамическими режимами транспортных средств |
| 32 | 25A | EFI MAIN NO.3 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 33 | 10A | ETCS | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 34 | 7.5A | 4WD-B | AWD |
| 41 | 50A | EDU | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 42 | 50A | ABS MTR NO.1 | A-TRAC, ABS, управление помощью на дойнтхилле, электрическое стояночное торможение, управление системой помощи на горной поверхности, выборка с использованием нескольких транспортных средств, комплексное управление динамическими режимами транспортных средств |
| 43 | 50A | ABS NO.1 | A-TRAC, ABS, управление помощью на дойнтхилле, электрическое стояночное торможение, управление системой помощи на горной поверхности, выборка с использованием нескольких транспортных средств, комплексное управление динамическими режимами транспортных средств |
| 44 | 50A | EFI MAIN NO.1 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 45 | 40A | BBC NO.2 | Остановить & запуск системы |
| 46 | 40A | BBC NO.1 | Остановить & запуск системы |
| 47 | 30A | EFI MAIN NO.2 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 48 | 30A | ST NO.2 | Вентилятор охлаждения, электронный привод и индикатор A/T, управление двигателем, система иммобилизатора, система умного доступа с запуском двигателя с помощью пуш-пупка, рулевой шлюз, система управления шлюзом без проволочной двери |
| 49 | 30A | ST NO.1 | Вентилятор охлаждения, электронный привод и индикатор A/T, управление двигателем, система иммобилизатора, система умного доступа с запуском двигателя с помощью пуш-пупка, рулевой шлюз, система управления шлюзом без проволочной двери |
| 50 | 30A | A/F | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 51 | 15A | ECT-B | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 52 | 10A | EFI-B NO.4 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 53 | 20A | EFI-B NO.3 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 54 | 20A | EFI-B NO.2 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 55 | 20A | EFI-B NO.1 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 56 | 7.5A | EFI NO.1 | Остановить & запуск системы |
| 57 | 7.5A | GRILLE SHUTT | Гриль Шуттер |
| 58 | 15A | EFI NO.4 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 59 | 10A | EFI NO.3 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 61 | 10A | A/F NO.2 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
| 62 | 10A | A/F NO.1 | Вентилятор охлаждения, электронная передача и индикатор A/T, управление двигателем |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

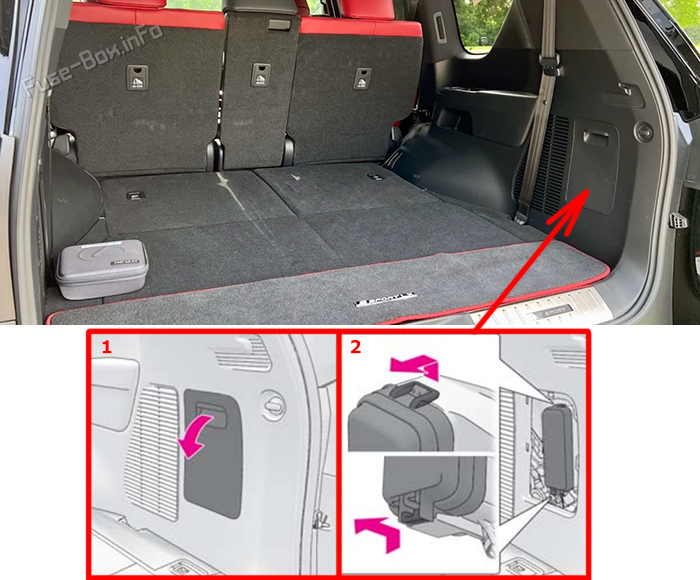

Расположение блока предохранителей
Снимите отделочную панель, затем снимите крышку блока предохранителей.

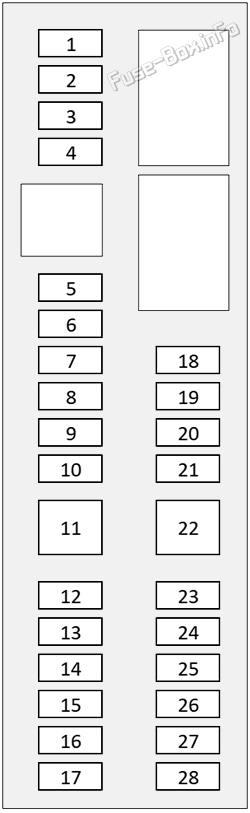

Схема блока предохранителей
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 1 | 15A | S/HTR RR | Сиденье для регулирования климата (заднее сиденье No 1), обогреватель для сидения (заднее сиденье No 1) |
| 2 | 15A | S/HTR RL | Сиденье для регулирования климата (заднее сиденье No 1), обогреватель для сидения (заднее сиденье No 1) |
| 5 | 30A | P/SEAT FR NO.2 | Источник энергии |
| 7 | 30A | VIP SEAT RL | электропривод сиденья (переднее сиденье пассажира) (4 сиденья), электропривод сиденья (заднее сиденье No 1) (4 сиденья) |
| 8 | 30A | VIP SEAT RR | электропривод сиденья (заднее No 1 место) (4 ситера) |
| 11 | 30A | PBD | Задняя дверь с мощностью |
| 18 | 15A | P/SEAT RL | электропривод сиденья (заднее сиденье No 1) (4 ситера) |
| 19 | 15A | P/SEAT RR | электропривод сиденья (заднее сиденье No 1) (4 ситера) |
| 20 | 30A | IGP NO.3 | Сиденье для регулирования климата (заднее сиденье No 1), обогреватель для сидения (заднее сиденье No 1) |
| 21 | 20A | AHC-B | Активное ограничение высоты |
| 25 | 10A | ECU-B NO.5 | Аудиовизуальная система,LEXUS Навигационная система, электропривод сиденья (заднее сиденье No 1) (4 сидра), система размножения заднего сиденья |
Дополнительная информация: Lexus LX600 J310 2022-2024
Предохранители и реле lexus lx600 j310 2022 2024: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
