Предохранители и реле Lexus Nx200t NX300 Nx300h 2015-2021

Схемы относятся к указанным годам и вариантам Lexus Nx200t NX300 Nx300h 2015-2021. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.



В этой статье рассматривается Lexus NX первого поколения (AZ10), выпускавшийся с 2015 по 2021 год. Здесь представлены схемы блоков предохранителей для Lexus NX200t /NX300 / NX300H 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.

Схема предохранителей Lexus NX 2015-2021

Lexus NX200t / NX300 / NX300H (2015-2021)

Блок предохранителей в салоне

Расположение блока предохранителей

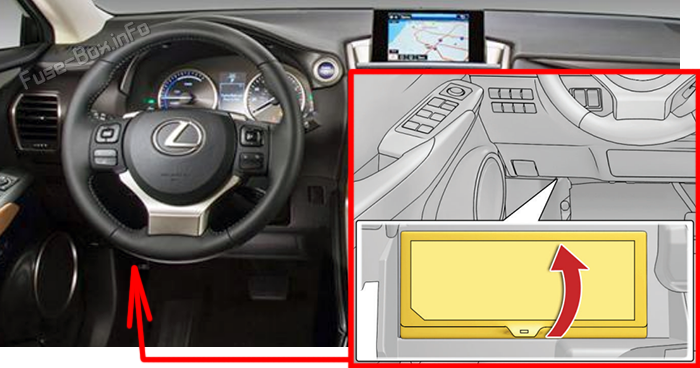

Автомобили с левым рулём

Снимите панель доступа.Location of the fuses in the passenger compartment (LHD): Lexus NX200t / NX300 / NX300H (2015-2021)

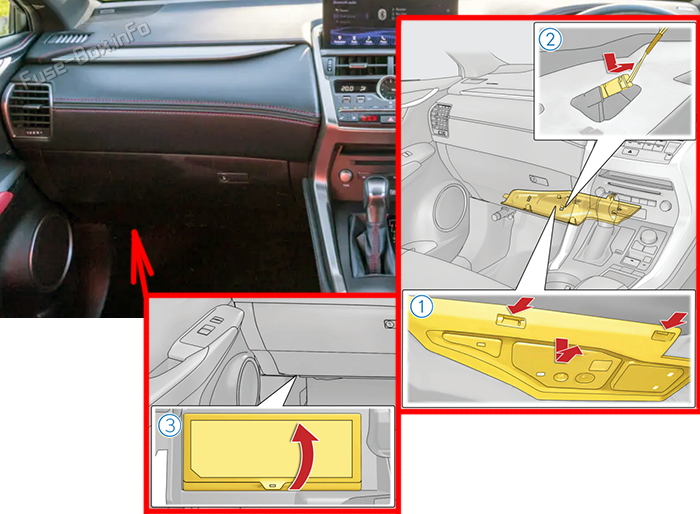

Автомобили с правым рулём

Location of the fuses in the passenger compartment (RHD): Lexus NX200t / NX300 / NX300H (2015-2021)

  1. Снимите панель.
  2. Отсоедините разъём.
  3. Снимите крышку.

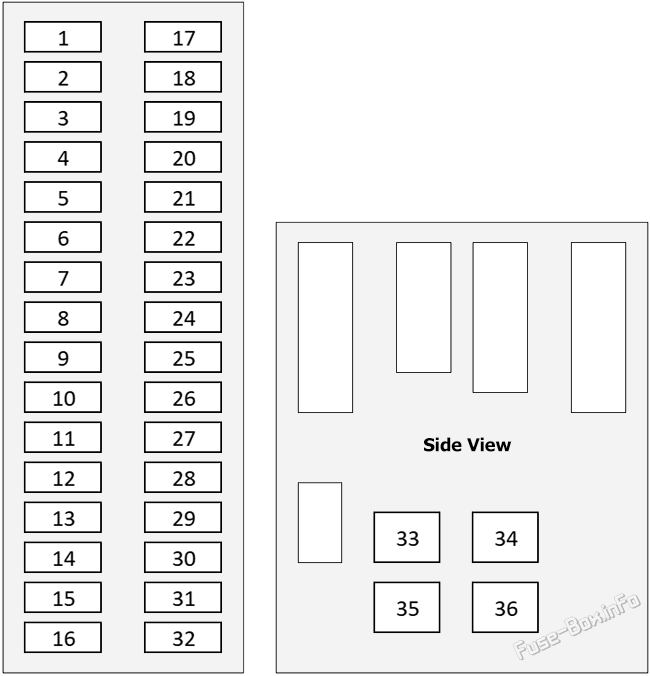

Схема блока предохранителей

Interior fuse box diagram: Lexus NX200t / NX300 / NX300H (2015-2021)

Назначение предохранителей в панели приборов
№НоминалИмяОписание
115AWASHERМоющие стекловые стекла
225AWIPERПроволоки
35ABKUP LPРезервные огни
415AWIPER RRЗадний стеклоочиститель
520ADOOR R/LЗадняя левая дверь
620ADOOR F/LЗамок передней левой двери
720ADOOR F/RПравая передняя дверь
815AP/OUTLET NO.1прикуриватель / розетка питания
910AD/L NO.2Система замка дверей
1020ATI&TEТелескопическое значение наклона мощности и мощности
1120AS/ROOFКрыша
127.5AFOG RRЗадние противотуманные огни
137.5AOBDБортовая диагностика
1430AP/SEAT F/L5.7.7 Механические сиденья
157.5ASTOPСтоп-сигналы
177.5AECU-IG NO.54.3.1 Блок управления двигателем
185AMETER NO.2Тематический блок документов
195AIG2 NO.3Защитит несколько цепей
2010AA/BAGПодушки безопасности
217.5AIG2 NO.2Защитит несколько цепей
225AIG2 NO.1Защитит несколько цепей
235AEPS-IGРулевое управление с электрической силой
2410AECU-IG NO.24.3.1 Блок управления двигателем
2510AS/HTR F/LОтопительный прибор для передних сидений
265AECU-IG NO.44.3.1 Блок управления двигателем
2710AECU-IG NO.14.3.1 Блок управления двигателем
287.5AECU-IG NO.34.3.1 Блок управления двигателем
2910ATAILВелосипедные огни
307.5APANELОгни на панели приборов
315AACCЗащитит несколько цепей связи
3215AP/OUTLET NO.2прикуриватель / розетка питания
3330AP/SEAT R/LP/SEAT R/L
3430AP/SEAT R/RP/SEAT R/R
3530APBDPBD

Блоки предохранителей в моторном отсеке

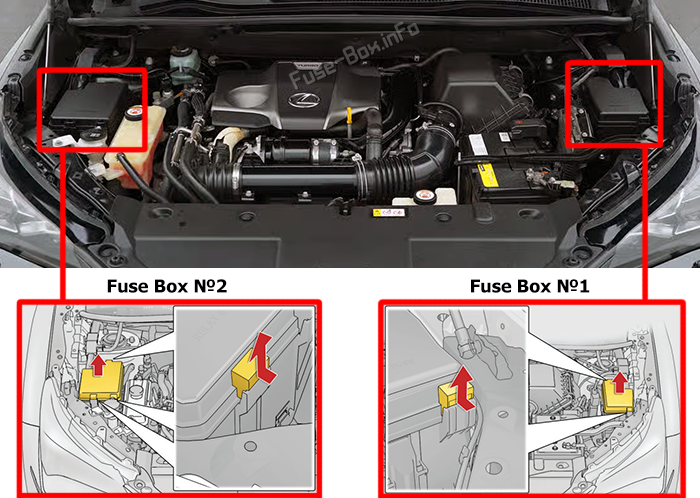

Расположение блока предохранителей

Нажмите на фиксатор и снимите крышку.Location of the fuses in the engine compartment: Lexus NX200t / NX300 / NX300H (2015-2021)

Схемы блоков предохранителей

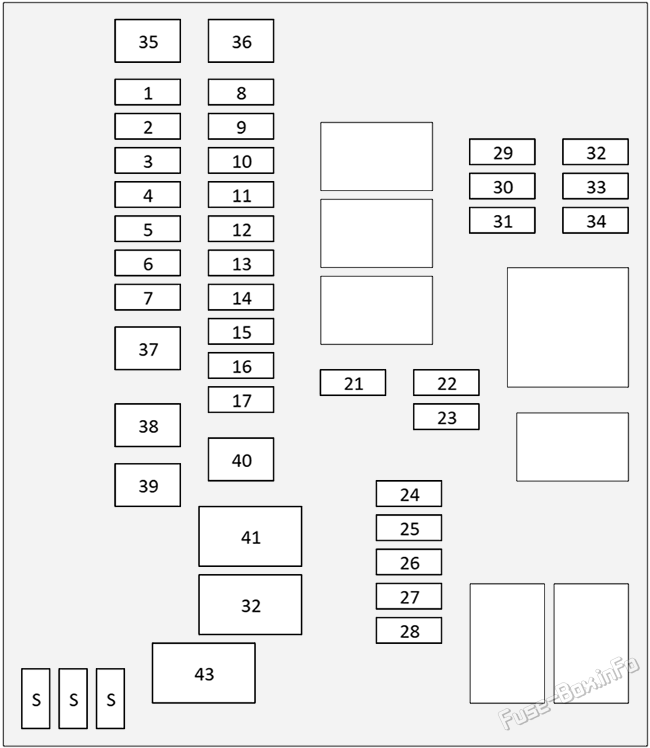

блок предохранителей №1 (NX 200 т)

Under-hood fuse box #1 diagram: Lexus NX200t (2015-2021)

6.4.2 Назначение предохранителей в моторном отсеке блок предохранителей №1 (NX 200 т)
№НоминалИмяОписание
130ATOWINGОгни прицепов
220AD/L NO.1Система замка дверей
320AEFI-MAIN NO.1Многопортовая система впрыска топлива
420AR/B RH-BR/B RH-B
510ASTRG LOCK6.11.9 Замок рулевого управления
615AEFI-MAIN NO.2Многопортовая система впрыска топлива
710ATURN&HAZСигнал поворота; осветительный сигнал опасности
830AEPB NO.25.7 Электронное стояночное торможение
930AEPB NO.15.7 Электронное стояночное торможение
1020AEDUСистема ограничения выбросов
1120AST NO.2Система стартера
1210AECU-B NO.54.3.1 Блок управления двигателем
1310AETCS3.3.1 Электронная система управления дроссельной заслонкой
1420AIG2-MAINЗащитит несколько цепей
157.5AAM2Система стартера
1615AEFI-MAIN NO.3Многопортовая система впрыска топлива
1720AD/C CUTD/C CUT
2110AIGN6.13.1 Зажигание
2330AAMPАудиовизуальная система
245AECU-B NO.44.3.1 Блок управления двигателем
255AMETER NO.1Тематический блок документов
2610AECU-B NO.14.3.1 Блок управления двигателем
2710ADOMEСвет и внутренний свет
2810AEFI NO.1Многопортовая система впрыска топлива
3210AH-LP LH /
H-LP LH-HI		: дальний свет левостороннего огня
3310AH-LP RH-HIРУКОВОДЯЩИЙ ЛАМП
3530AH-LP MAIN LH /
H-LP MAIN HI		: дальний свет левостороннего огня
3650ABBC NO.2Остановить & запуск системы
3730AH-LP MAIN RH /
H-LP MAIN LO		Нижний свет правой фары
3830AABS MAINАнтиблокировочная тормозная система
3950AABS MTRАнтиблокировочная тормозная система
4030AST NO.1Система стартера
4150ABBC NO.1Остановить & запуск системы
4280AEPSРулевое управление с электрической силой
43140AALTСистема зарядки и аккумуляторной батареи
SSPAREрезерв предохранители

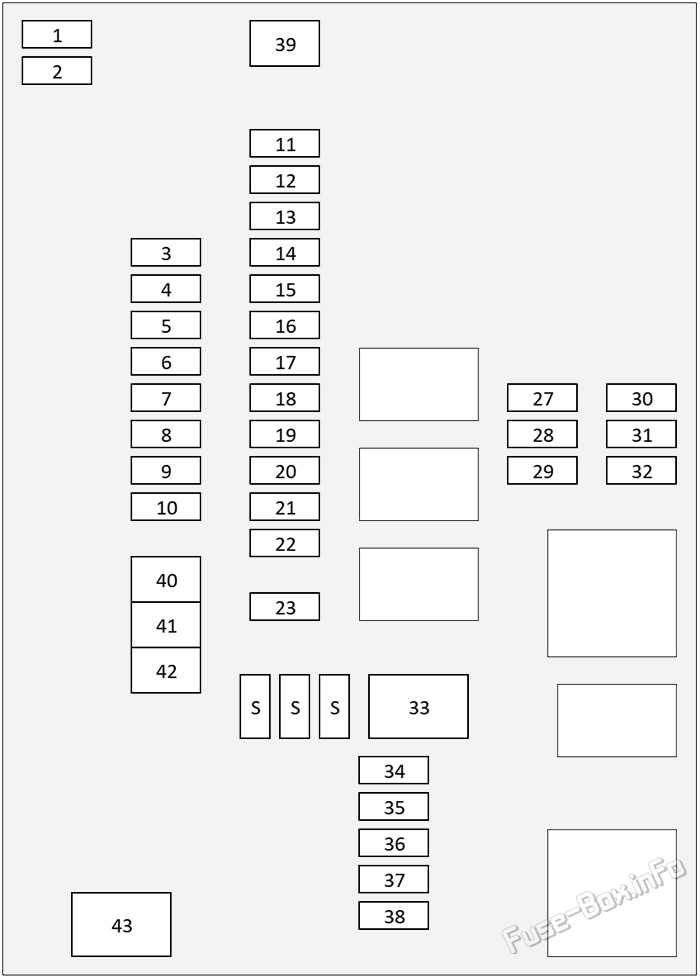

блок предохранителей №1 (NX 300 / NX 300H)

Under-hood fuse box #1 diagram: Lexus NX300 / NX300H (2015-2021)

6.4.2 Назначение предохранителей в моторном отсеке блок предохранителей №1 (NX 300 / NX 300H)
№НоминалИмяОписание
15AECU-B NO.44.3.1 Блок управления двигателем
25AMETER NO.1Тематический блок документов
330ATOWINGОгни прицепов
520AEFI-MAIN NO.1Многопортовая система впрыска топлива
620A/25AR/B RH-BR/B RH-B
725AEFI-MAIN NO.2Многопортовая система впрыска топлива
810ATURN & HAZСигнал поворота; осветительный сигнал опасности
910AECU-B NO.5ECU-B NO.5
1010ASTRG LOCK6.11.9 Замок рулевого управления
1115ARADIOРадио- и аудиосистема
1230AAMPАудиовизуальная система
137.5AABS-MAIN NO.2Антиблокировочная тормозная система
1430AABS-MAIN NO.1Антиблокировочная тормозная система
1630AEPB NO.25.7 Электронное стояночное торможение
1730AEPB NO.15.7 Электронное стояночное торможение
1810AETCS3.3.1 Электронная система управления дроссельной заслонкой
197.5AAM2Система стартера
2020AIG2-MAINЗащитит несколько цепей
2115AINV W/PMPINV W/PMP
2230AIGCTIGCT
2320AD/C CUTD/C CUT
275AIGCT NO.3IGCT NO.3
285AICGT NO.4ICGT NO.4
295AINY W/PMP NO.2INY W/PMP NO.2
3010APCUPCU
3115ABATT FANBATT FAN
327.5AICGT NO.2ICGT NO.2
33120ADC/DCDC в адрес DC 400 Вт
3415AEFI NO.2Многопортовая система впрыска топлива
3510AEFI NO.1Многопортовая система впрыска топлива
3610AH-LP LH /
H-LP LH-HI		: дальний свет левостороннего огня
3710AH-LP RH-HIРУКОВОДЯЩИЙ ЛАМП
3810AIGN6.13.1 Зажигание
3930AH-LP MAIN LH /
H-LP MAIN HI		: дальний свет левостороннего огня
4050AABS MTR NO.2ABS MTR NO.2
4130AH-LP MAIN RH /
H-LP MAIN LO		Нижний свет правой фары
4250AABS MTR NO.1Антиблокировочная тормозная система
4380AEPSРулевое управление с электрической силой
SSPAREрезерв предохранители

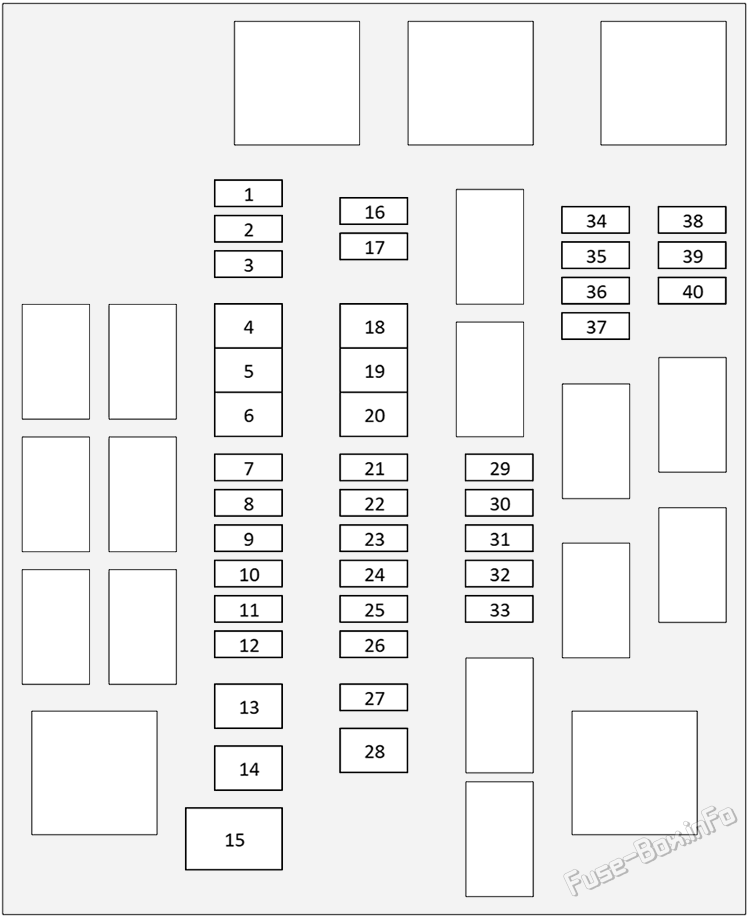

блок предохранителей №2

Under-hood fuse box #2 diagram: Lexus NX200t / NX300 / NX300H (2015-2021)

6.4.2 Назначение предохранителей в моторном отсеке блок предохранителей №2
№НоминалИмяОписание
15AODSСистема обнаружения пассажиров (воздухоподъемность)
210AECU-B NO.24.3.1 Блок управления двигателем
35AIMMOBIПротивоугонная система
450ADEFДефлогер заднего окна
530APTC HTR NO.1Дополнительный обогревательный прибор
630APTC HTR NO.3Дополнительный обогревательный прибор
710ACAPACITORCAPACITOR
830AP/SEAT F/R5.7.7 Механические сиденья
925ARR S-HTRRR S-HTR
1015AMIRRORЗеркало управления мощностью
1115ASTRG HTRПодогрев рулевого колеса
1350AFAN NO.2Вентилятор электрического охлаждения
1430AH-LP CLNУборщик фар
1580AFANFAN
165AWIPER-SПроволоки
1715AMIR HTRЗеркало-греватель
1850APTC HTR NO.2Дополнительный обогревательный прибор
1950AFAN NO.1Вентилятор электрического охлаждения
2050AHTRСистема кондиционирования воздуха
215ADRLДневные ходовые огни
2230ATOWING BRKTOWING BRK
237.5AFOG FRПередние противотуманные огни
2430AIG1Защитит несколько цепей
2515AINVрозетка питания (DC/AC (обратный)
2620ADOOR R/RЗадняя правая дверь
2720ADEICERДейсер или дефростер
2910AH-LP LH-LOЛобовой луч ближнего света
3010AH-LP RH /
H-LP RH-LO		правосторонний огонь; правый фара ближнего света
317.5AECU-IG NO.64.3.1 Блок управления двигателем
3215AAVSAVS
3310AS/HTR F/RОтопительный прибор для сидения
345AWASHER-SМоющие стекловые стекла
3610AECU-B NO.1ECU-B NO.1
3710ADOMEDOME
3810AECU-B NO.54.3.1 Блок управления двигателем
395ADCMМодуль передачи данных (телематическая система)
4010AHORNЗвуковой сигнал
