Предохранители и реле Lexus Rx210t RX300 RX350 Rx450h 2016-2022
Схемы относятся к указанным годам и вариантам Lexus Rx210t RX300 RX350 Rx450h 2016-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
В этой статье рассматривается Lexus RX четвёртого поколения (AL20), выпускавшийся с 2016 по 2022 год. Здесь представлены схемы блоков предохранителей для Lexus RX210t /RX300 / RX350 / RX450H 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lexus RX 2016-2022
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

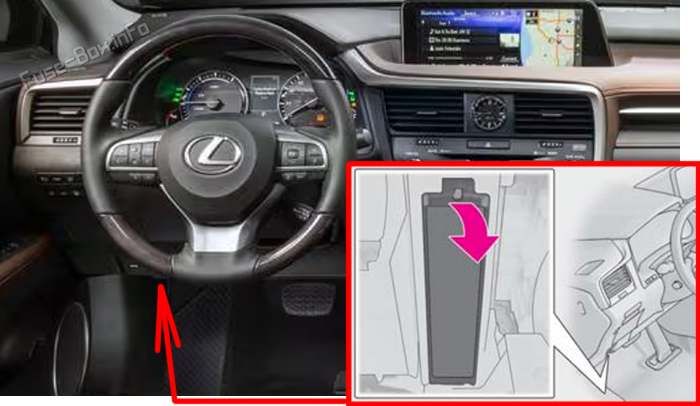

Расположение блока предохранителей
Блок предохранителей расположен за панелью приборов.

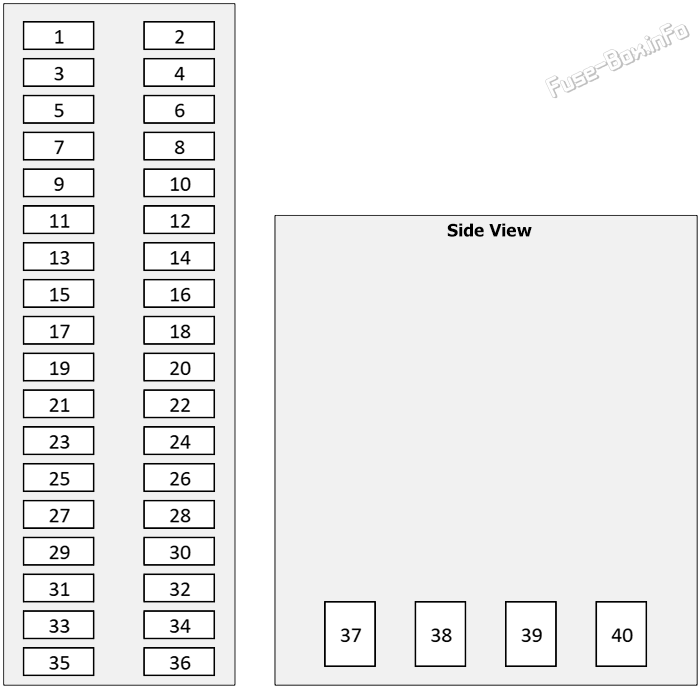

Схема блока предохранителей
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 2 | 10A | ECU-B NO.2 | Кодирование воздуха, круизное устройство, круизное устройство, дверное замок, электрическое стояночное торможение, гибридная система, система многоразового сообщения (CAN), электропривод сиденья (память о месте водителя w/), электрический привод и электрический телескоп, силовое окно, зеркало дистанционного управления, прибор для обогрева сидений (передняя), приогреватель сиденья (задняя), система управления сменой сиденья, система предупреждения об удушении, система предупреждения о давлении в шинах, декабрь с ветровым стеклом. |
| 3 | 7.5A | OBD | Соединитель данных 3. |
| 4 | 5A | ECU-B NO.1 | Источник энергии. |
| 5 | 7.5A | DOME | Система иммобилизатора, система внутреннего освещения, система умного доступа с запуском Push-Batton, запуск, рулевой шлюз, устройство для утечек, управление беспроводной двери. |
| 6 | 20A | D/L | D/L |
| 7 | 7.5A | DOOR BACK | DOOR BACK |
| 8 | 7.5A | STOP | Адаптивная переменная подвеска, управление круизом, динамическая система управления круизом радиолокатора, стояночное торможение электрической системы, гибридная система, иммобилизатор, электропривод сиденья (заднее сиденье) NO.1 Сиденье), Механическое сиденье (заднее) NO.2 Сиденье), система управления сменой, замок сменой, система умного доступа с запуском нажима, запуск, замок управления, стоп-сигнал, буксирование прицепа, комплексное управление динамическими режимами транспортных средств (для гибридных транспортных средств), близость транспортного средства No Система опификации, управление беспроводной дверью. |
| 9 | 30A | TI&TE | Телескопический прибор и силовой прибор. |
| 10 | 7.5A | AM2 | Начинаем, замок, замок без провода. |
| 11 | 5A | ECU-DCC NO.2 | Автоматически стойкий гладильщик EC Зеркало, часовой блок, комбинирующий датчик, динамический радиолокационный круизный контроль, открыватель дверей гаража, система иммобилизатора, внутренний свет, сигнал тревоги о выходе из полосы движения, система поддержки движения в режиме движения, зеркальная тепловая установка, задняя дверь, механическое сиденье (помещение места водителя w/мест), механическое сиденье (заднее сиденье) NO.1 Сиденье), Механическое сиденье (заднее) NO.2 Сиденье), электротяга и электрическая телескопическая система, система предварительного охлаждения, дефлектор заднего окна, зеркало дистанционного управления, система умного доступа с запуском Push-Button, запуск, рулевая замок, система управления беспроводной дверью. |
| 12 | 10A | HAZ | Комбинированный Meter, Immobiliser System, Power Back Door, Smart Access System с Pus-Button Start, Start, Рулевой шлюз, Ускоритель, Прицеп, Сигнал поворота и предупреждающий сигнал опасности, Управление беспроводной двери. |
| 13 | 5A | ECU-DCC NO.1 | Комплексное управление динамическими режимами транспортных средств (для гибридных транспортных средств). |
| 14 | 5A | PANEL | Освещение, тайлайт, Иммобилизаторная система, Умная система доступа с Пушем-Баттон Старт. |
| 15 | 5A | METER | Адаптивная система переднего освещения, адаптивная переменная свечение, кондиционирование воздуха, аудиосистема (w/LEXUS Навигационная система), аудиосистема (вт/о) LEXUS Навигационная система), Система контроля за задними рядами (w/LEXUS Навигационная система), система контроля за движением назад (w/o) LEXUS Навигационная система), система слепых мониторов, комбинирующий датчик, система круизного контроля, система динамического управления круизом радиолокатора, система электрического стояночного тормоза, система управления двигателем, система контроля за работой системы EPS, передний туман, топливный туман, фара, устройство управления уровнем луча, гибридная система, светофор, иммобилизатор, интеллектуальная система удаления сонар, система интуитивного содействия в вопросах стоянки, система оповещения о выходе из полосы движения, система поддержки движения в режиме Лейн,LEXUS Навигационная система, светонапоминание, панорамная крыша, запасная дверь, окно, система предварительного охлаждения, предупреждение о поясе сиденья, система управления сменой пола, скользящая крыша, система смарт-доступа с запуском вала,SRS, запуск, рулевой замок, тайлерный огонь, кража, система предупреждения о давлении в шинах, буксирующий прицеп, сигнал поворота и предупреждающий о опасности, комплексный учет динамических характеристик транспортных средств (для гибридных транспортных средств), система уведомления о проеме транспортного средства, система управления замком без провода. |
| 16 | 10A | TAIL | Лайт спереди, свет, маяк, привод, буксир. |
| 17 | 20A | DOOR R/R | Окно питания. |
| 18 | 20A | DOOR F/R | Зеркало, окно, дефогатор заднего окна, зеркало дистанционного управления. |
| 19 | 5A | ECU-B NO.3 | Система иммобилизатора, система умного доступа с запуском Push-Batton, запуск, замок управления, управление беспроводной дверью. |
| 20 | 20A | DOOR F/L | Зеркало-прибор, электропривод сиденья (помещение памяти сиденья водителя w/мест), Телескопический прибор и силовой прибор, окно, отслоение заднего окна, зеркало дистанционного управления. |
| 21 | 10A | STRG LOCK | Система иммобилизатора, система умного доступа с запуском Push-Batton, запуск, замок управления, управление беспроводной дверью. |
| 22 | 15A | P/OUTLET NO.1 | розетка питания. |
| 23 | 7.5A | DCM | LEXUS ENFORM: Безопасный канал связи. |
| 25 | 5A | ECU-ACC | Адаптивная система переднего освещения, кондиционирование воздуха, аудиосистема (w/LEXUS Навигационная система), аудиосистема (вт/о) LEXUS Навигационная система), система автоматического управления светом, система обратного управления (w/LEXUS Навигационная система), система контроля за движением назад (w/o) LEXUS Навигационная система), часовой, комбинационный, круизный, дверной замок, динамический радиолокационный контроль, передний туманный свет, передний Wiper и Wosher, фара, уровень луча луча, чистильщик луча, гибридная система, светообразование, система иммобилизатора, внутренний свет,LEXUS ENFORM, LEXUS Навигационная система, система автоматического отключения света, система напоминаний, система многоразового сообщения (CAN), система крыши панорамы, система панорамного обзора, запасная дверь,розетка питания электропривод сиденья (помещение памяти сиденья водителя w/места), электропривод сиденья (заднее сиденье) NO.1 Сиденье), Механическое сиденье (заднее) NO.2 Сиденье), электротяга и электрическая телескопическая система, окно, дистанционное управление зеркалом, подключение к системе безопасности, система предупреждения о поясе, система управления сменой пола, слайдинговая крыша, система умного доступа с запуском на замке с помощью пуш-пупового замка, запуск, блокировка, стоп-кадр и, система предупреждения об утечке шин, сигнализация поворотов и сигнал предупреждения об опасности, беспроводная система зарядки, система управления шлюзом без проволочной двери. |
| 26 | 20A | WASHER | Передняя Waiper и Washer, задняя Waimper и Wosher. |
| 27 | 7.5A | ECU-IG1 NO.3 | Адаптивная система переднего освещения, кондиционирование воздуха, климатическое устройство, передний туманный свет, фара, система управления уровнем луча, нагретая система рулевого колеса, иммобилизаторная система, зеркальный обогреватель, дефогатор заднего окна, прибор для нагрева сидений (передний), система умного доступа с помощью толстого тумана, старт, рулевой замок, дейсер для утечек, система утопления, система управления беспроводной дверной замком. |
| 28 | 15A | WIPER RR | Задний Waimper и Washer. |
| 29 | 5A | EPS-IG1 | EPS. |
| 30 | 10A | ECU-IG1 NO.4 | Адаптивная система переднего освещения, кондиционирование воздуха, автоматические стеклостойкие EC Зеркало, автоматический контроль за светом, система слепых мониторов, комбинирующий датчик, система управления дверными замками, El ec Трипличная система стояночного тормоза, система ограничения выбросов отработавших газов, передняя туманная лампа, передняя вибрация и мойка, открывающаяся гаражная дверь, фара, система управления уровнем луча, система чистки фар, светотехника, система иммобилизатора, система внутреннего освещения, система автоматического отключения света, система напоминаний о световых сигналах, система нагрева зеркал, система панорамической крыши, система панорамного обзора, система контроля за пересечением, система подачи энергии на заднюю дверь,розетка питания (w/ Litium Inverter), механическое сиденье (помещение памяти сиденья водителя w/места), механическое сиденье (заднее сиденье) NO.1 Сиденье), Механическое сиденье (заднее) NO.2 Сиденье), электротяга и электрическая телескопическая система, окно, отслоение заднего окна, дистанционное зеркало управления, предупреждение об отсечении ремня, пристегнутом пристегнутеле (переднее сиденье), пристегнутая система отопления сиденья (задняя), скользящая крыша, система умного доступа с запуском на замке пушкой, запуск, рулевой шлюз, замок, система предупреждения о разломе шины, система предупреждения о давлении в шинах, система подачи сигналов поворота и предупреждения об опасности, система комплексного управления динамическими режимами транспортных средств (для гибридных транспортных средств), система управления замком без проводки дверей. |
| 31 | 10A | A/BAG-IG2 | Внимание, пристегнутый пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегнутым пристегоном,SRS: кондиционирование воздуха. |
| 32 | 7.5A | BKUP LP | Аудиовизуальная система (w/LEXUS Навигационная система), аудиосистема (вт/о) LEXUS Навигационная система), Система контроля за задними рядами (w/LEXUS Навигационная система), система контроля за движением назад (w/o) LEXUS Навигационная система), запасной свет, интеллектуальная система определения местоположения, система интуитивного содействия в вопросах стоянки,LEXUS Навигационная система, Панорамическая система мониторинга. |
| 33 | 5A | METER-IG2 | Адаптивная система переднего освещения, адаптивная переменная свечение, кондиционирование воздуха, аудиосистема (w/LEXUS Навигационная система), аудиосистема (вт/о) LEXUS Навигационная система), Система контроля за задними рядами (w/LEXUS Навигационная система), система контроля за движением назад (w/o) LEXUS Навигационная система), система слепых мониторов, комбинирующий датчик, система круизного контроля, система динамического управления круизом радиолокатора, система электрического стояночного тормоза, система управления двигателем, система контроля за работой системы EPS, передний туман, топливный туман, фара, устройство управления уровнем луча, гибридная система, светофор, иммобилизатор, интеллектуальная система удаления сонар, система интуитивного содействия в вопросах стоянки, система оповещения о выходе из полосы движения, система поддержки движения в режиме Лейн,LEXUS ENFORM, LEXUS Навигационная система, светонапоминание, система панорамной крыши, запасная дверь, окно, система предварительного охлаждения, подключение к системе безопасности, предупреждение о поясе сиденья, система управления сменой пола, слайдирующая крыша, система смарт-доступного доступа с запуском вала,SRS, запуск, рулевой замок, тайлерный огонь, кража, система предупреждения о давлении в шинах, буксирующий прицеп, сигнал поворота и предупреждающий о опасности, комплексный учет динамических характеристик транспортных средств (для гибридных транспортных средств), система уведомления о проеме транспортного средства, система управления замком без провода. |
| 34 | 5A | ECU-IG NO.2 | Адаптивная система переднего освещения, динамическая система управления круизом радиолокатора, фара, система управления уровнем луча, система защиты луча, система очистки фар, сигнализация о выходе из полосы движения, система поддержки движения в режиме движения, система предварительного калькуляции. |
| 35 | 5A | ECU-IG2 NO.3 | Контроль круизных путей, динамическая радиолокационная система управления круизом, гибридная система,LEXUS ENFORM, Система многоразового сообщения (CAN), Безопасный подключатель, система управления сменой, комплексное управление динамическими режимами транспортных средств (для гибридных транспортных средств). |
| 36 | 5A | ECU-IG NO.1 | Система интеллектуального удаления сонар, система интуитивного содействия в вопросах стоянки, система многоразового сообщения (CAN), система панорамного обзора, запасная дверь с питанием, система уведомления о проекции транспортного средства. |
| Вид сбоку | |||
| 37 | 30A | P/SEAT F/L | электропривод сиденья (помещение памяти сиденья водителя w/места), электропривод сиденья (помещение памяти сиденья водителя w/o) |
| 38 | 30A | DOOR R/L | Окно питания. |
| 39 | 30A | P/SEAT F/R | электропривод сиденья (переднее сиденье пассажира). |
| 40 | 30A | S/ROOF | Панорамная крыша Луны, скользящая крыша. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

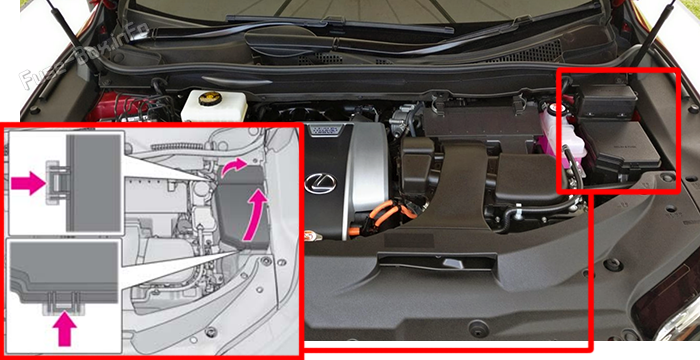

Расположение блока предохранителей
Нажмите на фиксатор и снимите крышку.

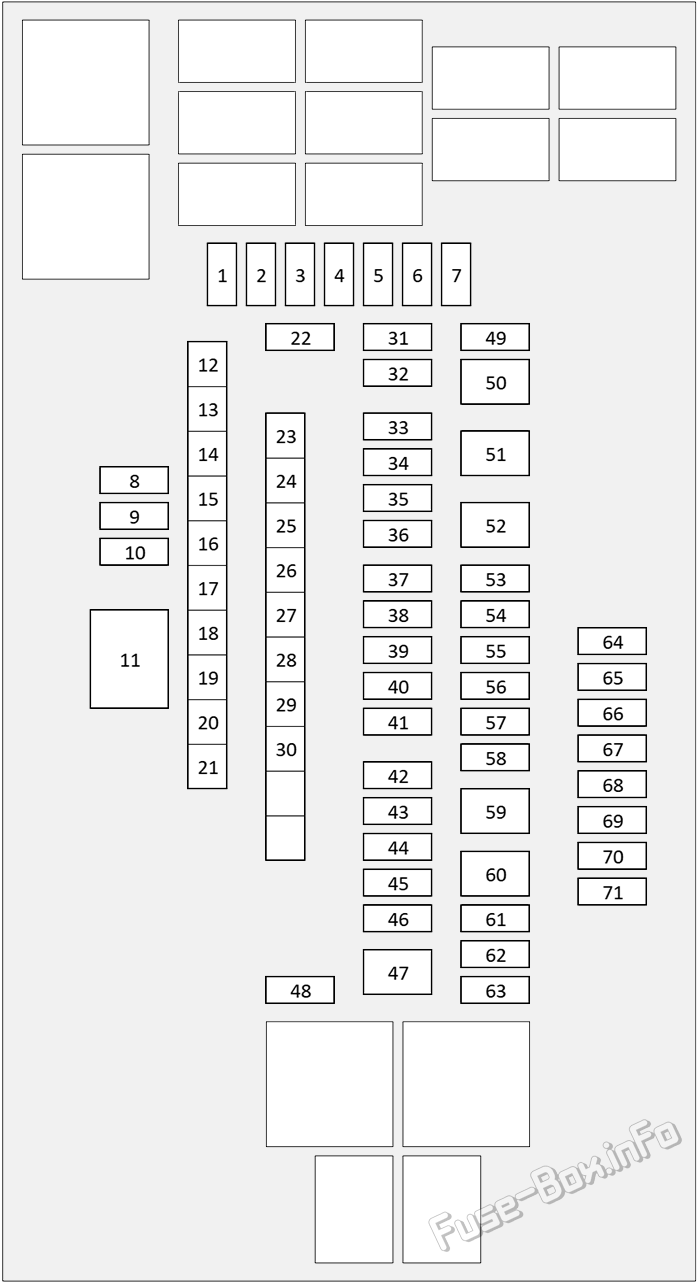

Схема блока предохранителей
| № | Номинал | Имя | Описание |
|---|---|---|---|
| 1 | 20A | S/HTR RR | Отопительный прибор для заднего сиденья |
| 2 | 30A | S/HTR F/L | Отопительный прибор для передних сидений |
| 3 | 30A | S/HTR F/R | Отопительный прибор для сидения |
| 4 | 30A | ECU-IG1 NO.7 | 4.3.1 Блок управления двигателем |
| 5 | 30A | IG1-MAIN | Защитит несколько цепей |
| 6 | 20A | INV | розетка питания (DC/AC (обратный) |
| 7 | 7.5A | DOOR-DL | Двойное запирание дверей |
| 8 | 15A | P/OUTLET | прикуриватель / розетка питания |
| 9 | 20A | S/ROOF NO.2 | Крыша |
| 10 | 30A | TOWING BRK | Тормоза прицепов |
| 11 | 100A | J/B-AM | J/B-AM |
| 12 | 30A | H-LP CLN | Уборщик фар |
| 13 | 30A | PTC HTR NO.3 | Дополнительный обогревательный прибор |
| 14 | 30A | PTC HTR NO.2 | Дополнительный обогревательный прибор |
| 15 | 30A | P/SEAT R/R | 5.7.7 Механические сиденья |
| 16 | 30A | P/SEAT R/L | 5.7.7 Механические сиденья |
| 17 | 30A | PBD | Задняя дверь с питанием |
| 18 | 40A | FAN NO.2 | RX 450H: вентилятор электрического охлаждения |
| 19 | 40A | FAN NO.1 | RX 450H: вентилятор электрического охлаждения |
| 80A | FAN | RX 300 / RX 350: вентилятор электрического охлаждения | |
| 20 | 50A | PTC HTR NO.1 | Дополнительный обогревательный прибор |
| 21 | 50A | HTR | Система кондиционирования воздуха |
| 22 | 7.5A | WIPER NO.2 | Проволоки |
| 23 | 150A | DC/DC | RX 450H: DC в адрес DC 400 Вт |
| 150A | ALT | RX 300 / RX 350: Батарея и система зарядки | |
| 24 | 30A | ST | RX 300 / RX 350: Система запуска |
| 25 | 30A | IGCT / ABS NO.2 | Антиблокировочная тормозная система |
| 26 | 40A | J/B-BAT | J/B-BAT |
| 27 | 50A | ABS MTR NO.1 | RX 450H: Антиблокировочная тормозная система |
| 28 | 50A | ABS MTR NO.2 | RX 450H: Антиблокировочная тормозная система |
| 29 | 50A | SUB R/B / ABS NO.1 | Антиблокировочная тормозная система |
| 30 | 80A | EPS | Рулевое управление с электрической силой |
| 31 | 7.5A | WIPER NO.3 | Проволоки |
| 32 | 15A | ECU-IG1 NO.9 | 4.3.1 Блок управления двигателем |
| 33 | 25A | FUEL PMP | Топливный насос |
| 34 | 30A | TOWING | Огни прицепов |
| 35 | 15A | ABS NO.3 | RX 450H: Антиблокировочная тормозная система |
| 36 | 10A | FUEL OPN | RX 450H: открыватель топливной крышки |
| 37 | 20A | INJ | 3.2.3.3 Топливные инжекторы |
| 38 | 5A | ICS | RX 450H: ICS |
| 39 | 10A | ETCS | 3.3.1 Электронная система управления дроссельной заслонкой |
| 40 | 7.5A | S-HORN | Предохранение от рогов/против угона |
| 42 | 10A | D/C CUT | D/C CUT |
| 43 | 30A | H-LP LH | Лобовой фара |
| 44 | 10A | HORN | Звуковой сигнал |
| 45 | 15A | BATT FAN | RX 450H: BATT FAN |
| 46 | 30A | H-LP RH | Правый фара |
| 47 | 30A | WIPER | Проволоки |
| 48 | 10A | ECU-IG1 NO.8 | 4.3.1 Блок управления двигателем |
| 50 | 50A | HWD NO.1 | HWD NO.1 |
| 52 | 50A | HWD NO.2 | HWD NO.2 |
| 53 | 5A | ECU-IG2 NO.1 | 4.3.1 Блок управления двигателем |
| 54 | 10A | AVS | AVS |
| 55 | 5A | ACST-IG1 | RX 450H: ACST-IG1 |
| 56 | 15A | STRG HTR | Подогрев рулевого колеса |
| 57 | 5A | ECU-IG1 NO.6 | 4.3.1 Блок управления двигателем |
| 58 | 10A | ECU-IG1 NO.5 | 4.3.1 Блок управления двигателем |
| 61 | 15A | RADIO NO.2 | Радио- и аудиосистема |
| 62 | 30A | AMP | Аудиовизуальная система |
| 63 | 10A | RADIO NO.1 | Радио- и аудиосистема |
| 64 | 15A | H-LP LH-LO | Лобовой луч ближнего света |
| 65 | 15A | H-LP RH-LO | Ловушка правой руки |
| 66 | 20A | IG2-MAIN | Защитит несколько цепей |
| 67 | 10A | IG2 | Защитит несколько цепей |
| 68 | 10A | P INJ | 3.2.3.3 Топливные инжекторы |
| 69 | 15A | A/F HTR | Датчик отношения воздуха к топливу |
| 70 | 25A | EFI-MAIN | Многопортовая система впрыска топлива |
| 71 | 10A | EFI NO.2 | Многопортовая система впрыска топлива |
