Предохранители и реле Lexus RX350 Rx350h Rx500h Rx450h 2023-2025

Схемы относятся к указанным годам и вариантам Lexus RX350 Rx350h Rx500h Rx450h 2023-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.



В этой статье рассматривается Lexus RX пятого поколения (ALA10/ALH10) 2023, 2024 и 2025 годов выпуска. Здесь вы найдете схемы блоков предохранителей Lexus RX350 / RX350h / RX500h / RX450h+ 2023, 2024 и 2025, узнаете, где расположены предохранители в автомобиле и за что отвечает каждый из них.

Схема предохранителей Lexus RX 2023-2025

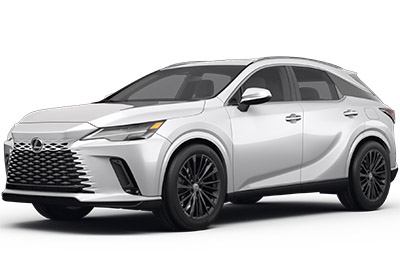

Lexus RX (2023-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

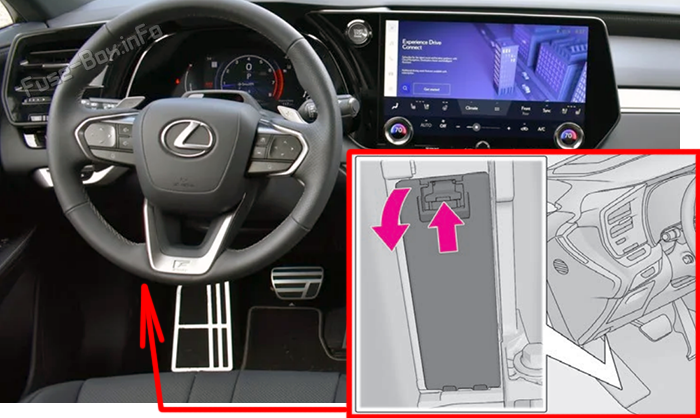

Блок предохранителей расположен за панелью приборов.Location of the fuses in the passenger compartment: Lexus RX350 / RX350h / RX500h / RX450h+ (2023-2025)

Схема блока предохранителей

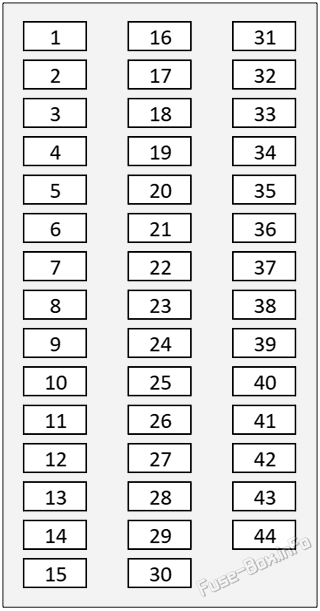

Instrument panel fuse box diagram: Lexus RX350 / RX350h / RX500h / RX450h+ (2023-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначение
17.5A+BA NO.1
27.5A+BA NO.2
320ADOOR R/R
420ADOOR R/L
510AECU-B NO.3
77.5AOBD
820ADOOR F/R
920ADOOR F/L
1030A2ND BATT
1210AECU-DCC NO.1
1310AECU-DCC NO.3
1415AHAZ
1510AFUEL OPN
1610ATAIL
175APANEL
187.5AECU-IGR NO.2
1915AWIPER RR
205AEPS-IGR
2110AECU-IGR NO.1
2210AA/BAG-IGR
237.5AECU-IGR NO.3
247.5AECU-B NO.1
257.5AECU-B NO.2
267.5ASTOP
277.5AECU-ACC
2810ASTRG LOCK
297.5AAM2
305ADCM
3420ATI&TE
3530AAMP NO.1
367.5AECU-IGR NO.4
375AMETER-IGR
3815AP/OUTLET NO.1
3920ADOME
4020ADOOR DBL/L
417.5AUSB NO.1
427.5AUSB NO.2
4315AS/HTR F/L
4415AS/HTR F/R

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

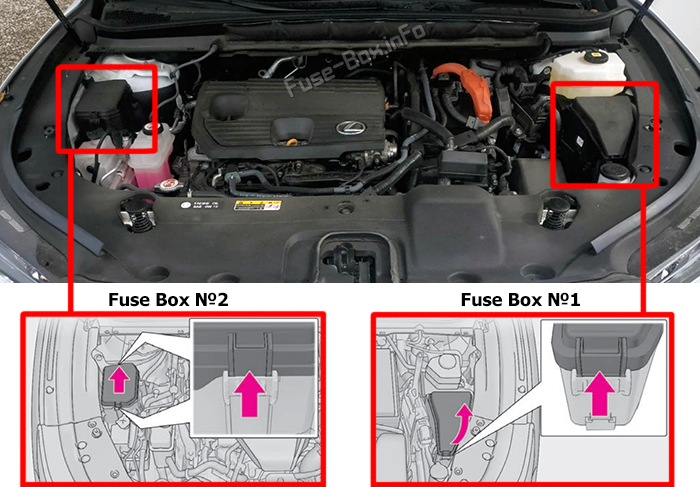

Отожмите фиксаторы и снимите крышку.Location of the fuses in the engine compartment: Lexus RX350 / RX350h / RX500h / RX450h+ (2023-2025)

Схемы блоков предохранителей

Блок предохранителей №1

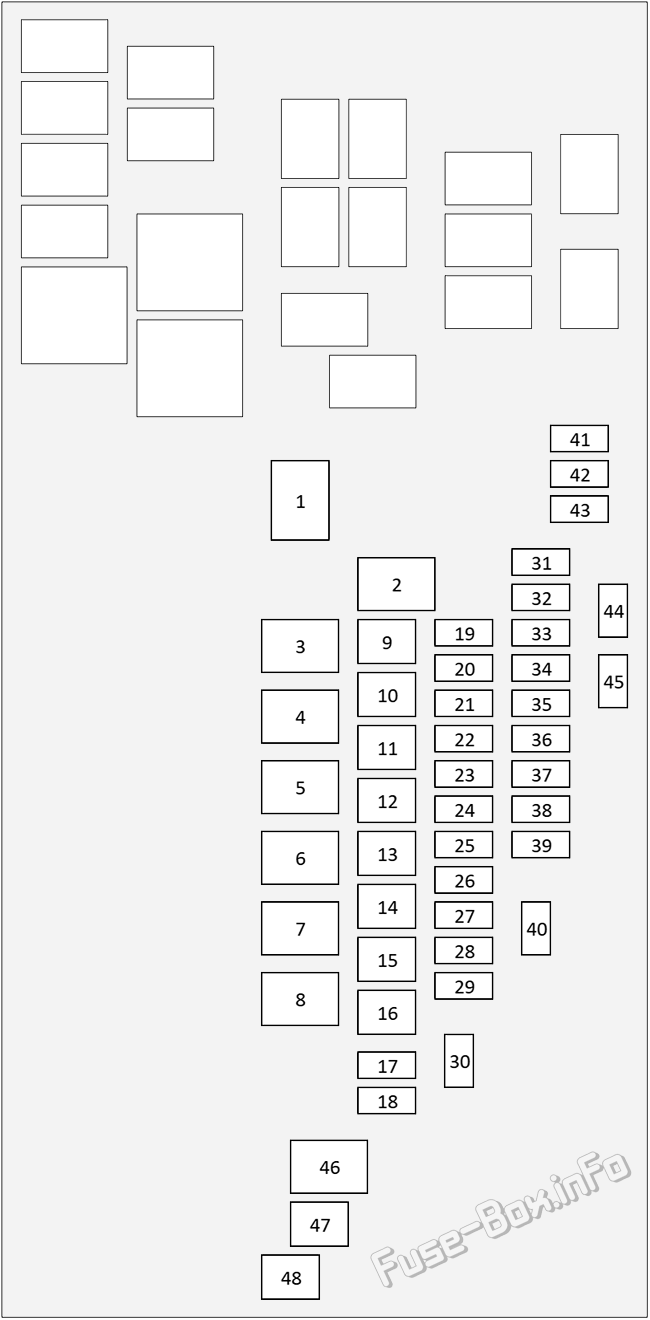

Under-hood fuse box #1 diagram: Lexus RX350 / RX350h / RX500h / RX450h+ (2023-2025)

Назначение предохранителей в блоке №1 моторного отсека
№НоминалОбозначениеНазначение
160AINP STD NO.3INP STD NO.3
380AP/IP/I
480AEPSЭлектроусилитель рулевого управления
5180AALTRX350: аккумуляторная батарея и система зарядки
160ADC/DCRX500h, RX350h: преобразователь DC/DC 400 В
6120AR/B NO.2R/B NO.2
7120AFAN NO.1RX350, RX500h: вентилятор охлаждения электрооборудования
100AFAN NO.1RX350h, RX450h+: вентилятор охлаждения электрооборудования
8120AINP STD NO.2INP STD NO.2
930AABS NO.2RX350: антиблокировочная тормозная система
50AABS NO.2RX500h, RX350h, RX450h+: антиблокировочная тормозная система
1030AST NO.1RX350: система стартера
30AABS MAINRX500h, RX350h, RX450h+: антиблокировочная тормозная система
1150AD INJD INJ
1240ABBC NO.2RX350: система остановки и запуска
50AABS MTR NO.2RX500h, RX350h, RX450h+: антиблокировочная тормозная система
1330AIGCTIGCT
1450AABS NO.1RX350: антиблокировочная тормозная система
50AABS MTR NO.1RX500h, RX350h, RX450h+: антиблокировочная тормозная система
1530AWASHERОмыватель стекол
1640ABBC NO.1Система Start/Stop
1720AEFI MAINМногопортовая система впрыска топлива
187.5ADMCDMC
1930AAMP NO.2RX350: аудиосистема
20AVVTRX350h, RX450h+: система VVT
2030AEFI MAIN NO.1RX350, RX500h: многопортовая система впрыска топлива
20AEFI MAIN NO.1RX350h, RX450h+: многопортовая система впрыска топлива
2115ATVTV
2215AE-LATCH NO.2E-LATCH NO.2
2315AE-LATCH NO.4E-LATCH NO.4
2410AINJRX350, RX500h: топливные инжекторы
20AD INJRX350h, RX450h+: цепь D INJ
2515AE-LATCH NO.1RX350: E-LATCH NO.1
15AOIL PUMPRX500h: масляный насос
2615AE-LATCH NO.3RX350: E-LATCH NO.3
7.5AABS NO.3RX350h, RX450h+: антиблокировочная тормозная система
277.5ABATT-S NO.1Аккумуляторная батарея и система зарядки
20AINV W/PMP NO.2INV W/PMP NO.2
2830ATOWING-BRX350: фонари прицепа
20AECT NO.1RX500h: цепь ECT NO.1
2910AEFI NO.1Многопортовая система впрыска топлива
3015AEFI-B NO.1RX350, RX500h: многопортовая система впрыска топлива
10AINJRX350h, RX450h+: топливные инжекторы
3130AIGP-MAIN NO.2Система зажигания
3230AAMP NO.1Аудиовизуальная система
3330AWIPERСтеклоочистители
3430AIGP-MAIN NO.1Система зажигания
3520AD/C CUTD/C CUT
3610AHORNЗвуковой сигнал
3730AR/B NO.3R/B NO.3
3830AEFI-MAIN NO.3Многопортовая система впрыска топлива
397.5ABATT-S NO.2RX350: аккумуляторная батарея и система зарядки
7.5AOBDRX450h+: бортовая диагностика
4010AECU- DCC NO.2Блок управления двигателем
4115AEDU NO.1RX350, RX500h: система ограничения выбросов
7.5AECU-IGP NO.3RX350h, RX450h+: цепь ECU-IGP NO.3
4215 AEFI-B NO.2RX350, RX500h: многопортовая система впрыска топлива
7.5 AECU-IGP NO.3RX350h, RX450h+: цепь ECU-IGP NO.3
4315AEDU NO.2RX350, RX500h: система ограничения выбросов
7.5AECU-IGP NO.1RX350h, RX450h+: цепь ECU-IGP NO.1
4410AEFI NO.4Многопортовая система впрыска топлива
10AEFI NO.6Многопортовая система впрыска топлива
4650AHTRСистема кондиционирования
4750AINP STD NO.1INP STD NO.1
4830AP CON MTRP CON MTR

Блок предохранителей №2

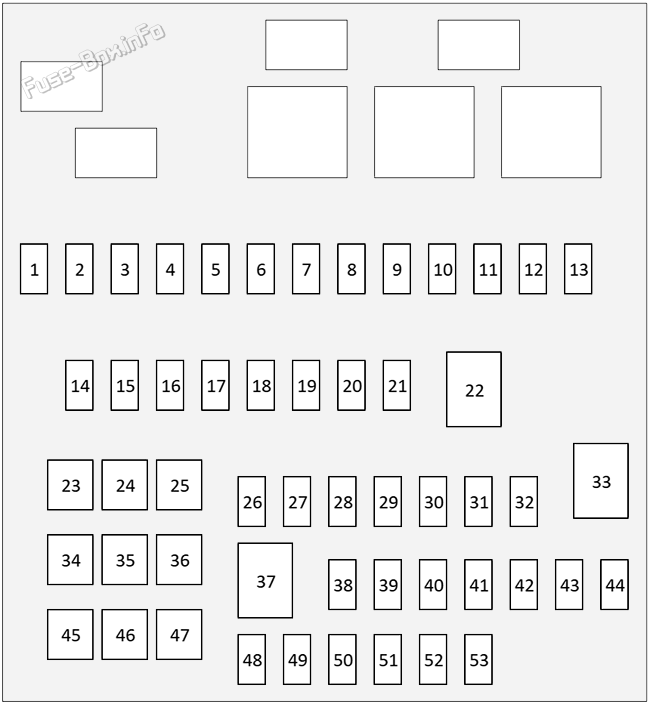

Under-hood fuse box #2 diagram: Lexus RX350 / RX350h / RX500h / RX450h+ (2023-2025)

Назначение предохранителей в блоке №2 моторного отсека
№НоминалОбозначение
120AFOOT HTR PA
215AFOOT HTR DR
315AS/HTR R/L
415AS/HTR R/R
815AS/HTR R/L NO.2
97.5ARX350, RX350 h, RX500h:EFI NO.2
15ARX450h+: S/HTR R/R NO.2
107.5AEFI NO.2
117.5AEFI NO.5
127.5AEFI NO.8
137.5ARX350, RX350 h, RX500h:EFI NO.8
10ARX450h+: A/C NO.3
1410ASTRG HTR
1615AAVS
1715ANOISE FILTER
1815AM-P/SEAR R/L
2015AM-P/SEAT R/R
2130ATOWING-ALT
2340AA/C-MAIN
2430AP/SEAT F/R
2530AH-LP CLN
267.5AFUEL OPN NO.2
2710ACON MAIN
2820AINV
2915ADEICER
3010A4WD
3130ASHTR-MAIN NO.2
3430AP/SEAT R/L
3530AP/SEAT R/R
3640AAMD2
3910ARX350, RX350 h, RX500h:PCU RR
10ARX450h+: A/C NO.2
407.5AINV W/PMP No 1
417.5AG/SHUTTER
427.5AECU-IGP NO.3
437.5APM-IGCT
447.5AECU-IGP No 1
487.5AS-HORN
497.5ARX350, RX350 h, RX500h:PCU FR/ PCU
7.5ARX450h+:PCU
507.5AIGCT NO.3
517.5AIGCT NO.2
527.5AIGCT NO.3
537.5AEFI NO.7 / ECU IGP NO.2
