Предохранители и реле Lexus Rz300e Rz350e Rz450e EB10 2023-2025

Схемы относятся к указанным годам и вариантам Lexus Rz300e Rz350e Rz450e EB10 2023-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.



В этой статье вы найдете схемы блоков предохранителей Lexus RZ (RZ 300e / RZ 350e / RZ 450e) 2023, 2024 и 2025, узнаете, где расположены блоки предохранителей в автомобиле, и увидите назначение каждого предохранителя.

Схемы блоков предохранителей Lexus RZ 2023-2025

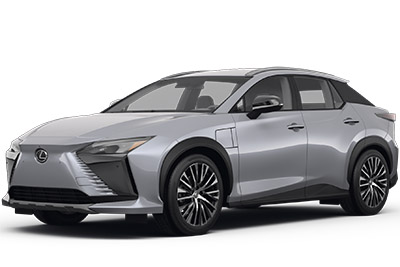

Lexus RZ 2023-2025

Салонный блок предохранителей

Расположение блока предохранителей

Панель предохранителей расположена под панелью приборов со стороны водителя.

Автомобили с левым рулем

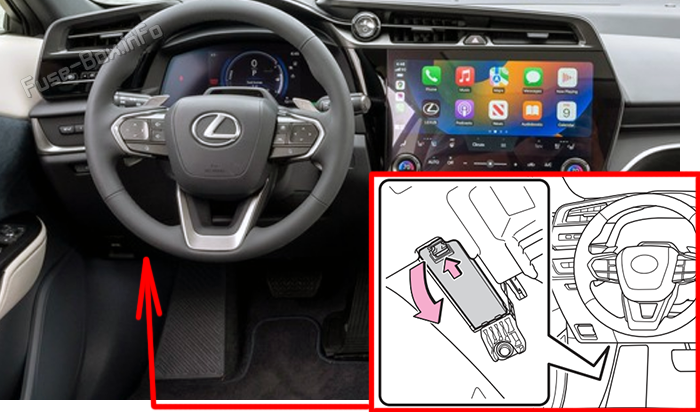

Location of the fuses in the passenger compartment (LHD): Lexus RZ300e / RZ350e / RZ450e (2023-2025)

Автомобили с правым рулем

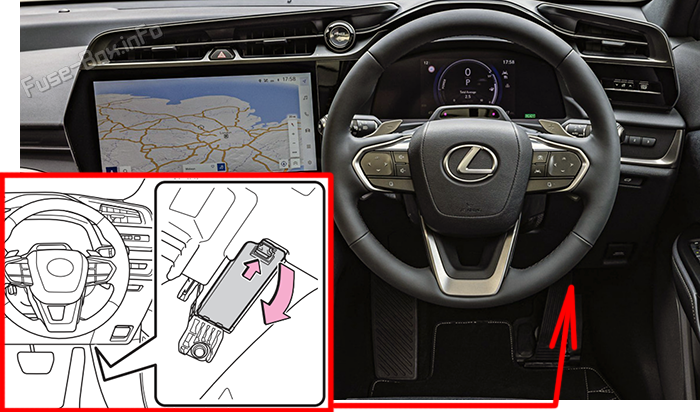

Location of the fuses in the passenger compartment (RHD): Lexus RZ300e / RZ350e / RZ450e (2023-2025)

Схема блока предохранителей

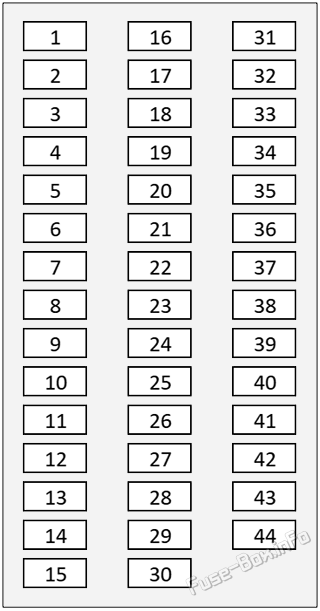

Instrument panel fuse box diagram: Lexus RZ300e / RZ350e / RZ450e (2023-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
F110A+BA NO. 1+BA NO. 1
F25A+BA NO.2+BA NO.2
F330ADOOR R/RПравая задняя дверь
F430ADOOR R/LЛевая задняя дверь
F610ADOOR BACKDOOR BACK
F77.5AOBDБортовая диагностика
F830ADOOR F/RПравая передняя дверь
F930ADOOR F/LЗамок передней левой двери
F1030AD/LСистема электрозамков дверей
F125AECU-DCC NO.1Блок управления двигателем
F1310AECU-DCC NO.3Блок управления двигателем
F1415AHAZАварийная сигнализация
F1610ATAILЗадние габаритные огни
F1710APANELПодсветка панели приборов
F1810AECU-IGR NO.2Блок управления двигателем
F205AEPS-IGRЭлектроусилитель рулевого управления
F2110AECU-IGR NO.1Блок управления двигателем
F2210AA/BAG-IGRПодушка безопасности
F2310AECU-IGR NO.3Блок управления двигателем
F2410AECU-B NO.1Блок управления двигателем
F2510AECU-B NO.2Блок управления двигателем
F2610ASTOPСтоп-сигналы
F2710AECU-ACCБлок управления двигателем
F2815ASTRG LOCKБлокировка рулевого управления
F297.5AAM2Система стартера
F3010ADCMМодуль передачи данных (телематическая система)
F3310AECU-IGR NO.5Блок управления двигателем
F3415ASTRG HTRПодогрев рулевого колеса
F3530AAMP NO.1Аудиосистема
F375AMETER-IGRКомбинация приборов
F3815AP/OUTLET NO.1Прикуриватель / розетка питания
F3910ADOMEПлафоны и освещение салона
F4025ADOOR DBL/LСистема двойной блокировки дверей
F417.5AUSB NO.1USB
F427.5AUSB NO.2USB
F4315AS/HTR F/LПодогрев переднего левого сиденья
F4415AS/HTR F/RПодогрев переднего правого сиденья

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

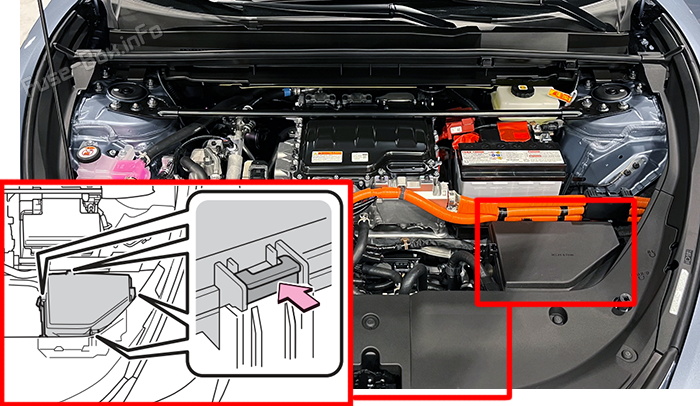

Нажмите на фиксатор и снимите крышку.Location of the fuses in the motor compartment: Lexus RZ300e / RZ350e / RZ450e (2023-2025)

Схема блока предохранителей

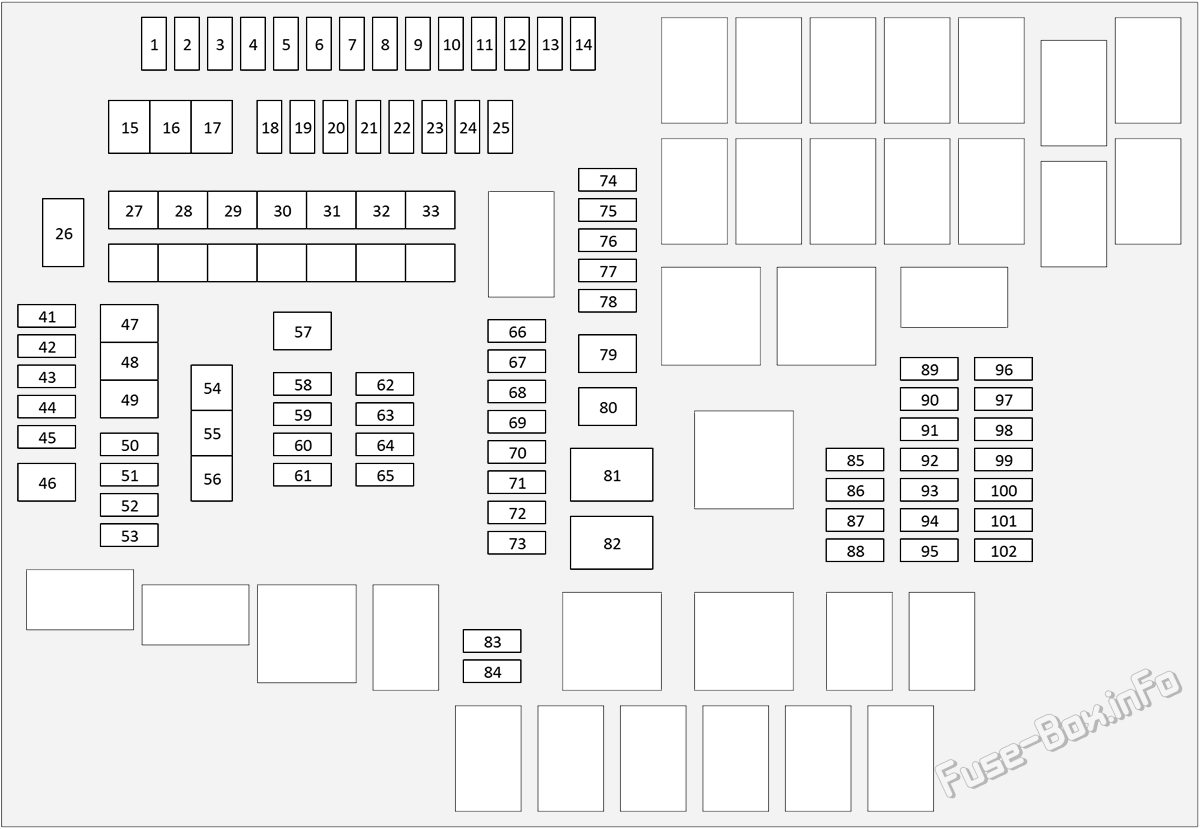

Under-hood fuse box diagram: Lexus RZ300e / RZ350e / RZ450e (2023-2025)

Назначение предохранителей в моторном отсеке
№НоминалОбозначение
F17.5AAM2 NO.2
F210AECU-B NO.5
F310AECU-B NO.4
F510AHORN
F610ACAPACITOR
F710AFR OIL PMP
F815AE-LATCH F/R
F915AE-LATCH F/L
F1015AE-LATCH R/R
F1115AE-LATCH R/L
F127.5ABATT-S NO.2
F135ABATT-S NO.1
F145AECU-B NO.8
F1550ABATT HTR NO.2
F1630AIGCT-IG NO.1
F1730AABS NO.2
F1830AIGP-MAIN NO.1
F1930AWIPER
F2015AINV W/P NO.2
F2110ARR OIL PMP
F2220ARADIO
F2310APCU RR
F2430AD/C CUT
F26150ADC/DC
F2730AIGCT-SCENE
F2840AABS MTR
F2950AABS NO.1
F3080AINP STD NO.3
F3130AABS MAIN
F3250ABATT HTR NO.1
F3340ASTD PINO.1
F4210APLUG LOCK
F437.5AP CON MAIN
F4630APBD
F4730AA/C-MAIN
F4830AP CON MTR
F4950AHTR
F5010AFAN NO.2
F5110AA/C NO.1
F5210AA/C NO.2
F5315AHTR W/PMP
F5480AINP STD NO.1
F5580AFAN NO.1
F56100AINP STD NO.2
F5830ATOWING-ALT
F6020ATI&TE
F6115ADEICER
F6210AE-SHADE
F6310ADCB
F6515AAC INV
F6610AECU-B NO.6
F677.5ASIREN
F6810AECU-B NO.7
F6930ATOWING-B
F7230AIGP-MAIN NO.2
F7415AS/HTR R/R
F7515AS/HTR R/L
F7620AFOOT HTR P
F7715AFOOT HTR D
F7810AFOOT HTR R/R
F7930AH-LP CLN
F8610APCU FR
F8710AIGCT NO.4
F887.5AG/SHUTTER
F917.5AIGCT NO.5
F927.5AINV W/P NO.1
F937.5AIGCT NO.3
F947.5AIGCT NO.1
F957.5AIGCT NO.2
F9620AWASHER
F977.5AECU-IGP NO.1
F9910AECU-IGP NO.2
