Предохранители и реле Lexus UX200 Ux250h Ux300h 2019-2025

Схемы относятся к указанным годам и вариантам Lexus UX200 Ux250h Ux300h 2019-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.



В этой статье вы найдете схемы блоков предохранителей Lexus UX (UX 200 / UX 250h / UX 300h) 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годов, узнаете, где в автомобиле расположены блоки предохранителей, и за что отвечает каждый предохранитель.

Схема предохранителей Lexus UX 2019-2025

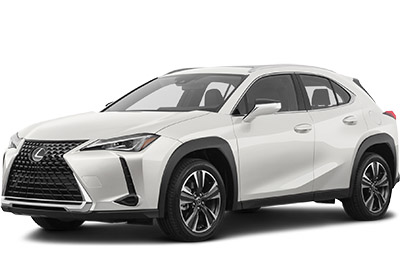

Lexus UX200 / UX250h / UX300h (2019-2025)

Салонный блок предохранителей

Расположение блока предохранителей

Блок предохранителей расположен под панелью приборов с левой стороны.

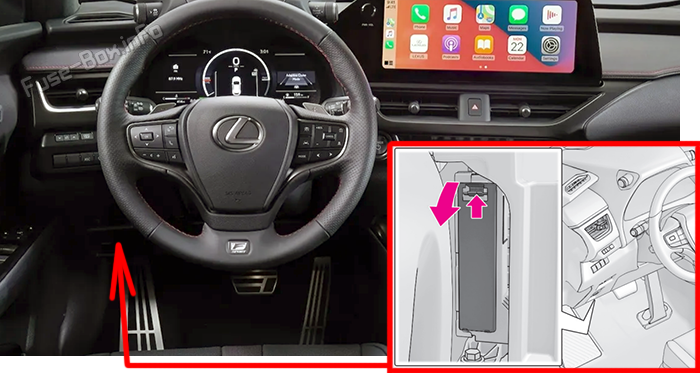

Автомобили с левым рулем

Снимите крышку.Location of the fuses in the passenger compartment (LHD): Lexus UX200 / UX250h / UX300h (2019-2025)

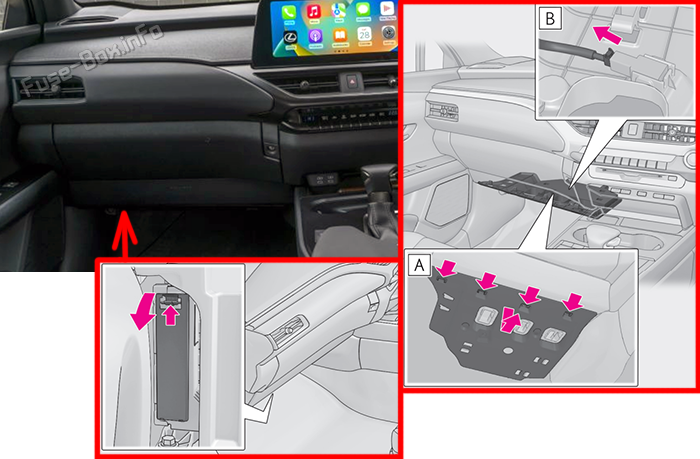

Автомобили с правым рулем

Снимите крышку A, затем отсоедините разъем B. После этого снимите крышку.Location of the fuses in the passenger compartment (RHD): Lexus UX200 / UX250h / UX300h (2019-2025)

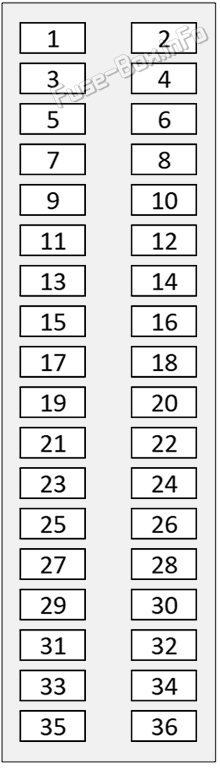

Схема блока предохранителей

Instrument panel fuse box diagram: Lexus UX200 / UX250h / UX300h (2019-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
17.5AFOG RRЗадние противотуманные огни
210AECU-B NO.2Блок управления двигателем
37.5AOBDБортовая диагностика
45AECU-B NO.1Блок управления двигателем
57.5ADOMEПлафон и освещение салона
620AD/LСистема замка дверей
77.5ADOOR BACKDOOR BACK
87.5ASTOPСтоп-сигналы
920ATI&TETI&TE
107.5AAM2Система запуска
117.5AECU-DCC NO.2Блок управления двигателем
1210AHAZАварийная сигнализация
135AECU-DCC NO.1Блок управления двигателем
145APANELПодсветка панели приборов
1510AMETERКомбинация приборов
1610ATAILГабаритные огни
1720ADOOR R/LЗадняя левая дверь
1820ADOORСистема замка дверей
197.5AECU-B NO.3Блок управления двигателем
2020ADOOR R/RЗадняя правая дверь
2110ASTRG LOCKБлокировка рулевого управления
2215AP/OUTLET NO.1Прикуриватель / розетка питания
237.5ADCMМодуль передачи данных (телематическая система)
255AECU-ACCБлок управления двигателем
2620AWASHERОмыватель ветрового стекла
277.5AECU-IG1 NO.3Блок управления двигателем
2815AWIPER RRЗадний стеклоочиститель
295AEPS-IG1Электроусилитель рулевого управления
307.5AECU-IG1 NO.4Блок управления двигателем
3110AA/BAG-IG2Система подушек безопасности
327.5ABKUP LPФонари заднего хода
335AMETER-IG2Комбинация приборов
347.5AECU-IG1 NO.2Блок управления двигателем
355AECU-IG2 NO.3Блок управления двигателем
365AECU-IG1 NO.1Блок управления двигателем

Блоки предохранителей в моторном отсеке

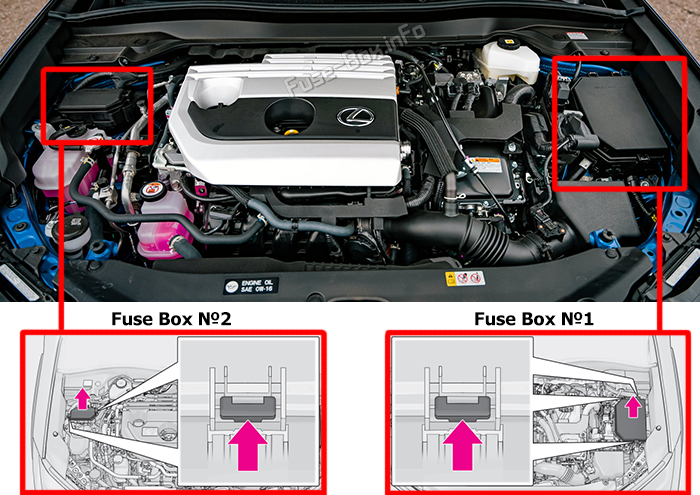

Расположение блока предохранителей

Нажмите на фиксатор и снимите крышку.Location of the fuses in the engine compartment: Lexus UX200 / UX250h / UX300h (2019-2025)

Схемы блоков предохранителей

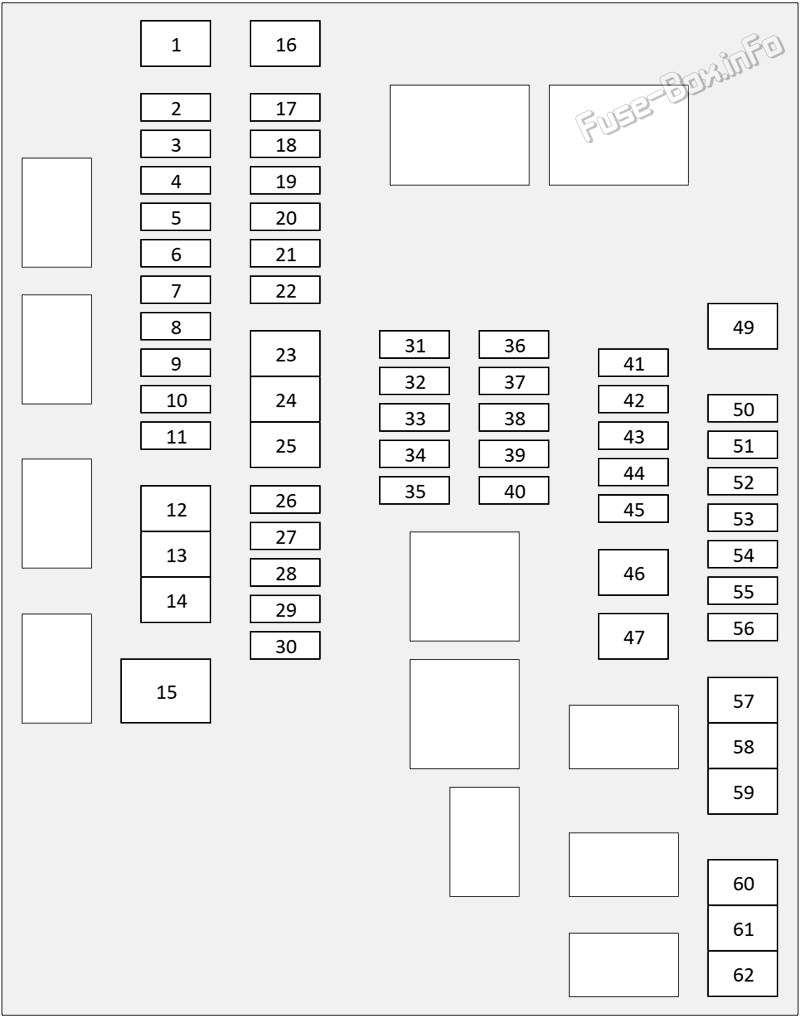

Блок предохранителей №1 (UX 200)

Under-hood fuse box #1 diagram: Lexus UX200 (2019-2025)

Назначение предохранителей в блоке предохранителей №1 моторного отсека (UX 200)
№НоминалОбозначениеНазначение
130AWIPERПередние стеклоочистители и омыватель
210AEFI NO.1CVT и индикатор переключения передач, динамический радарный круиз-контроль, управление двигателем
320AVVTУправление двигателем
420AD INJУправление двигателем
610AHORNПривод двери багажника, звуковой сигнал, система иммобилайзера, система Smart Access с запуском кнопкой, запуск двигателя, блокировка рулевого управления, противоугонная система, управление беспроводным центральным замком
730AEFI-MAIN NO.3Управление двигателем
910AH-LP LHБез подузла ECU фары: адаптивная система переднего освещения, автоматическое управление светом, привод двери багажника, фара, корректор фар, омыватель фар, подсветка, система иммобилайзера, система автоматического отключения света, напоминание о включенном свете, система Smart Access с запуском кнопкой, запуск двигателя, блокировка рулевого управления, габаритные огни, противоугонная система, управление беспроводным центральным замком
20AH-LP LHС подузлом ECU фары: адаптивная система переднего освещения, автоматическое управление светом, привод двери багажника, фара, корректор фар, омыватель фар, подсветка, система иммобилайзера, система автоматического отключения света, напоминание о включенном свете, система Smart Access с запуском кнопкой, запуск двигателя, блокировка рулевого управления, габаритные огни, противоугонная система, указатели поворота и аварийная сигнализация, управление беспроводным центральным замком
1010AH-LP RHБез подузла ECU фары: адаптивная система переднего освещения, автоматическое управление светом, фара, корректор фар, омыватель фар, подсветка, система автоматического отключения света, напоминание о включенном свете, габаритные огни
20AH-LP RHС подузлом ECU фары: адаптивная система переднего освещения, автоматическое управление светом, фара, корректор фар, омыватель фар, подсветка, система автоматического отключения света, напоминание о включенном свете, габаритные огни, указатели поворота и аварийная сигнализация
1110AFUEL OPNОткрывание лючка топливного бака
1250AJ/B-BИсточник питания (J/B-B)
1580AEPSEPS, система удержания в полосе
1730AD/C CUTИсточник питания (D/C CUT)
187.5ADRLФара
195ABATT-SЗарядка, управление двигателем, адаптивная система переднего освещения, автоматическое управление светом, фара, корректор фар, омыватель фар, система автоматического отключения света, напоминание о включенном свете
2010AS-HORNПривод двери багажника, система иммобилайзера, система Smart Access с запуском кнопкой, запуск двигателя, блокировка рулевого управления, противоугонная система, управление беспроводным центральным замком
2125AEFI-MAIN NO.2Управление двигателем
2630AEFI-MAIN NO.1Вентилятор охлаждения, CVT и индикатор переключения передач, динамический радарный круиз-контроль, управление двигателем
2730AST NO.1Привод двери багажника, управление двигателем, система иммобилайзера, система Smart Access с запуском кнопкой, запуск двигателя, блокировка рулевого управления, противоугонная система, управление беспроводным центральным замком
3020AIG2-MAINИсточник питания
317.5AECU-IG2 NO.2CVT и индикатор переключения передач, динамический радарный круиз-контроль
3210AIGNУправление двигателем, зажигание
337.5AECU-IG2 NO.1CVT и индикатор переключения передач, динамический радарный круиз-контроль, управление двигателем
347.5AEFI NO.3Вентилятор охлаждения
3510AEFI NO.2Управление двигателем
3710AMIR HTRОбогрев зеркал (без памяти положения сиденья)
3910AEFI NO.5CVT и индикатор переключения передач, динамический радарный круиз-контроль
4010AEFI NO.4Управление двигателем
427.5AECU-ACC NO.2Розетка питания
4310ASTRG HTRСистема обогрева рулевого колеса, система удержания в полосе
4650AHTRКондиционер
4730AABS-MAINABS, Brake Hold, электрический стояночный тормоз, система помощи при трогании на подъеме, TRAC, VSC
4950AABS MTR NO.1ABS, Brake Hold, электрический стояночный тормоз, система помощи при трогании на подъеме, TRAC, VSC
5030AS/HTR-MAINКлимат-контроль сидений, обогрев сидений
5220AP/OUTLET NO.2Розетка питания
537.5AFOG FRПередняя противотуманная фара
5415ADEICERОбогрев зоны стеклоочистителей лобового стекла
5610AАдаптивная система переднего освещения, кондиционер, ASC, автоматически затемняющееся электрохромное зеркало, автоматическое управление светом, климат-контроль сидений, передние стеклоочистители и омыватель, устройство открывания гаражных ворот, фара, корректор фар, омыватель фар, подсветка, система автоматического отключения света, напоминание о включенном свете, обогрев зеркал (с памятью положения сиденья), обогрев зеркал (без памяти положения сиденья), обогрев заднего стекла, обогрев сидений, габаритные огни
5730APBDЭлектропривод двери багажника
6030AFAN NO.1Охлаждающий вентилятор
6130AH-LP CLNАдаптивная система переднего освещения, автоматическое управление светом, фара, корректор фар, омыватель фар, система автоматического отключения света, напоминание о включенном свете
6240ADEFОбогрев зеркал (без памяти положения сиденья), обогрев заднего стекла

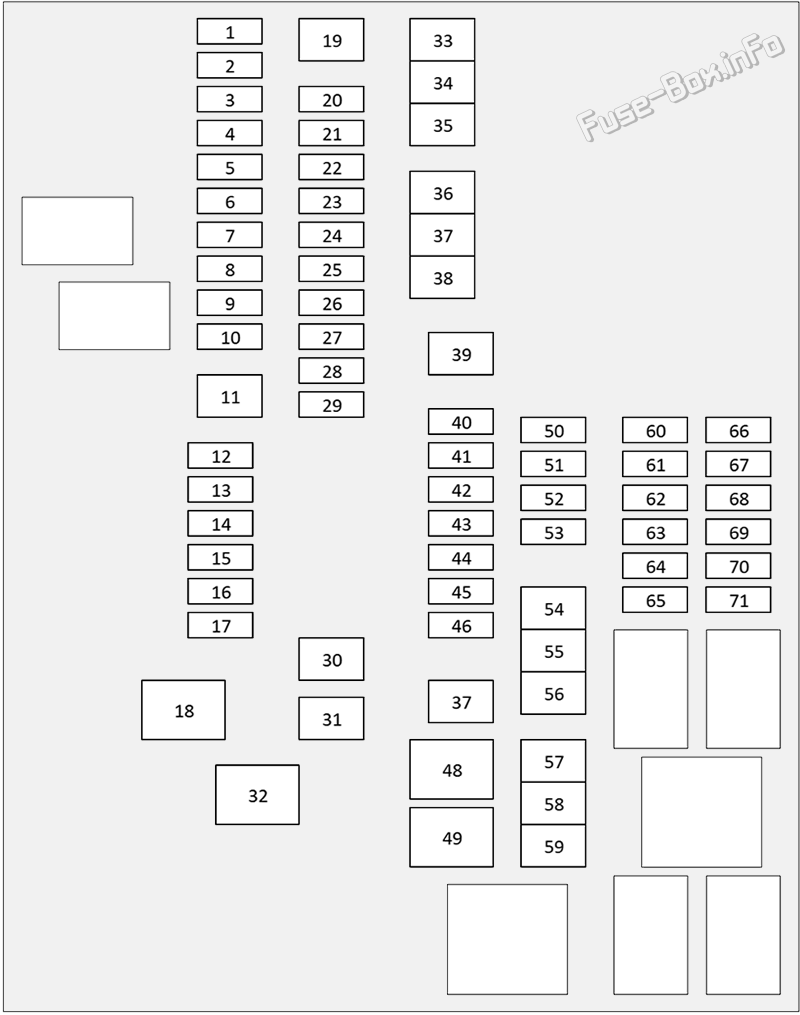

Блок предохранителей №1 (UX 250h / UX 300h)

Under-hood fuse box #1 diagram: Lexus UX250h / UX300h (2019-2025)

Назначение предохранителей в блоке предохранителей №1 моторного отсека (UX 250h / UX 300h)
№НоминалОбозначение
17.5AABS NO.2
27.5AABS NO.3
310AS-HORN
410AEFI NO.1
510ATV NO.2
67.5ADRL
77.5AH-LP SHADE
810AHORN
920AD INJ
1020AIG2-MAIN
1130AABS-MAIN
1210AБез подузла ECU фары: H-LP RH
20AС подузлом ECU фары: H-LP RH
1310AБез подузла ECU фары: H-LP LH
20AС подузлом ECU фары: H-LP LH
1420AVVT
1530AEFI-MAIN NO.3
1615AINV W/PMP
1730AAMP
1880AEPS
1930AABS MTR NO.3
2030AD/C CUT
2315ATV
2410AFUEL OPN
2830AEFI-MAIN NO.1
2925AEFI-MAIN NO.2
3030AWIPER
3130AEPB NO.1
32120ADC/DC
3330AABS MTR NO.1
3430AABS MTR NO.2
3550AJ/B-B
3930APBD
407.5AFOG FR
417.5AECU-ACC NO.3
4215ADEICER
4310ASTRG HTR
4630AS/HTR-MAIN
4860AFAN NO.1
4980AJ/B-AM
507.5AECU-ACC NO.2
5110AECU-IG1 NO.5
5215AAVS
5320AP/OUTLET NO.2
5530AFAN NO.2
5640ADEF
5730AH-LP CLN
5950AHTR
6210AIGN
637.5AECU-IG2 NO.1
647.5AEFI NO.3
6510AEFI NO.2
6810AMIR HTR
7110AEFI NO.4

Блок предохранителей №2

Under-hood fuse box #2 diagram: Lexus UX200 / UX250h / UX300h (2019-2025)

Назначение предохранителей в блоке предохранителей №2 моторного отсека
№НоминалОбозначение
115AS/HTR F/L
215AS/HTR F/R
