Предохранители и реле Lexus SC430 (Z40, 2001-2010)
Схемы относятся к указанным годам и вариантам Lexus SC430 (Z40, 2001-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus SC 430 2001-2010 гг.
Предохранители прикуривателя (розетка) в Lexus SC430 являются предохранитель №8 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка) в блоке предохранителей №1 в салоне и предохранитель №25 «CIG» (прикуриватель) в блоке предохранителей в салоне №2.
Оглавление
Блок предохранителей салона №1
Блок предохранителей салона №1

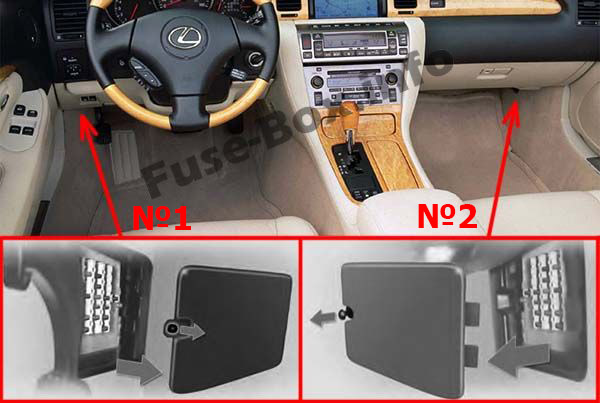

Расположение блока предохранителей
Блок предохранителей расположен внизу на боковой панели со стороны водителя, под крышкой.

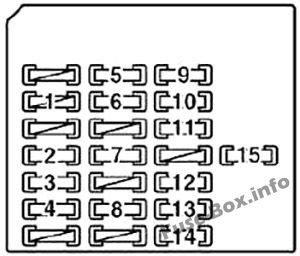

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 1 | Т1 и ТЭ | 15 | Наклон и телескопическое рулевое управление |
| 2 | ПАНЕЛЬ | 5 | Система кондиционирования воздуха, Аудиосистема, Освещение перчаточного ящика, Дисплей с информацией о поездке, Прикуриватель, Электронная система управления дроссельной заслонкой |
| 3 | противотуманные фары | 15 | Противотуманные фары, переключатель фар |
| 4 | Д П/СИДЕНЬЕ | 30 | Система сиденья с электроприводом |
| 5 | D-IG | 10 | Приборы и счетчики, Очиститель фар, Система зарядки, Система преднатяжения ремней безопасности |
| 6 | MPX-IG | 7.5 | Регулировка наклона и телескопическое рулевое управление, Система дверных замков с электроприводом, SRS, Система сиденья с электроприводом |
| 7 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 | Стеклоочиститель |
| 8 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 9 | OBD | 7.5 | Бортовая система диагностики |
| 10 | AM1 | 5 | Источник питания |
| 11 | АБС-ИГ | 7.5 | 2001–2005 годы; Система контроля заноса автомобиля 2005-2010 годы; Система контроля устойчивости автомобиля |
| 12 | БЕЗОПАСНОСТЬ | 7.5 | 2001-2005 : Противоугонная система 2005-2010 : Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | TAIL | 7.5 | Задние фонари, Боковые габаритные огни, Габаритные огни, Переключатель фар |
| 14 | STOP | 5 | Стоп-сигналы |
| 15 | НАГРЕВАТЕЛЬ | 10 | Система кондиционирования воздуха |
Блок предохранителей салона №2
Блок предохранителей салона №2
Расположение блока предохранителей
Он расположен внизу на боковой панели со стороны пассажира, под крышкой.

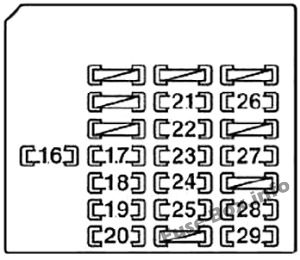

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 16 | IG2 | 7.5 | SRS |
| 17 | MPX-B1 | 7.5 | Замок двери с электроприводом, Замок руля, Сиденья с электроприводом, Складная жесткая крыша, Иммобилайзер двигателя |
| 18 | MPX-B3 | 7.5 | Наклон и телескопическое рулевое управление, переключатель фар, переключатель стеклоочистителя и омывателя, переключатель указателя поворота |
| 19 | DOME | 7.5 | Освещение салона, Личное освещение, Освещение туалетного столика, Подсветка ног, подсветка выключателя двигателя, Освещение багажника, Антенна, Система открывания гаражных ворот, Аудиосистема |
| 20 | MPX-B2 | 7.5 | Датчики и счетчики, Система контроля заноса автомобиля, Система предупреждения о давлении в шинах |
| 21 | H-LP ур. | 5 | 2001-2005 : Система корректора фар |
| 21 | H-LP ур. | 10 | 2005-2010 : Система корректора фар |
| 22 | P-IG | 10 | Система блокировки переключения передач, Обогрев сидений, Информационный дисплей о поездке, Антенна, Внутреннее зеркало заднего вида, Противоугонная система |
| 23 | СЕАТ ХТР | 20 | Подогрев сиденья |
| 24 | РАДИО №2 | 10 | Аудиосистема, Дисплей с информацией о поездке, Индикатор непристегнутого ремня безопасности, Система блокировки переключения передач |
| 25 | CIG | 15 | Зажигалка |
| 26 | ШАЙБА | 20 | Омыватель ветрового стекла |
| 27 | A/C | 5 | Система кондиционирования воздуха |
| 28 | ПП/СИДЕНЬЕ | 30 | Система сиденья с электроприводом |
| 29 | TV | 5 | ТВ, Навигационная система |

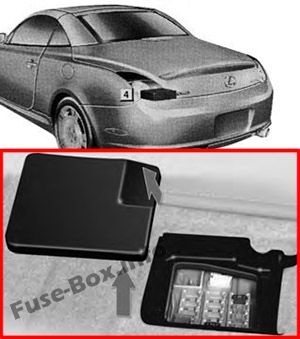

Блок предохранителей в багажном отделении

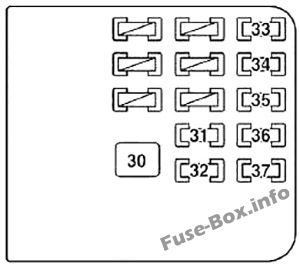

Блок предохранителей в багажном отделении
Он находится под обшивкой багажника.
| № | Name | A | Описание |
|---|---|---|---|
| 30 | УДАЛЕНИЕ ТУМАНА | 30 | Обогрев заднего стекла |
| 31 | ЛЦЭ ЛП | 7.5 | Освещение номерного знака |
| 32 | КРЫША ПРАВАЯ | 20 | Выдвижная система блокировки жесткой крыши |
| 33 | ТОПЛИВО ОПН | 10 | Лючок топливного бака |
| 34 | КРЫША ЛЕВАЯ | 20 | Выдвижная система блокировки жесткой крыши |
| 38 | Р-ЛОТОК | 20 | Четверть окна |
| 36 | ПРОУШИНА ЛЕВАЯ | 20 | Система блокировки багажа |
| 37 | ПРОУШИНА ПРАВАЯ | 20 | Система блокировки багажа |
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1

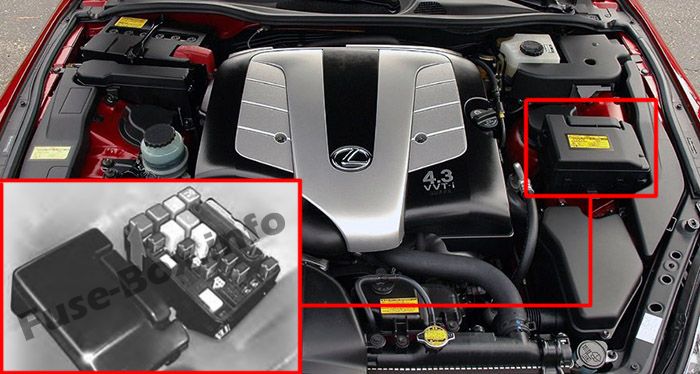

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (справа).

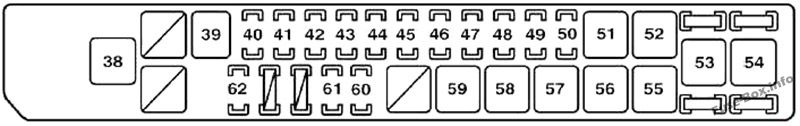

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 38 | IG2 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 39 | MAIN | 50 | Фары (ближний свет) |
| 40 | IG2 ГЛАВНЫЙ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41 | П-ДВЕРЬ | 25 | Электрические стеклоподъемники, Система блокировки дверей с электроприводом, Система управления зеркалами заднего вида с электроприводом, Обогрев наружных зеркал заднего вида, Плафоны освещения дверей |
| 42 | D-ДВЕРЬ | 25 | Электрические стеклоподъемники, Система блокировки дверей с электроприводом, Система управления зеркалами заднего вида с электроприводом, Обогрев наружных зеркал заднего вида, Плафоны освещения дверей |
| 43 | D/C РЕЗКА | 15 | Все компоненты предохранителей "DOME", "MPX-B1", "MPX-B2" и "MPX-B3" |
| 44 | ПОВОРОТ- HAZ | 15 | Указатели поворота, Аварийные мигалки |
| 45 | ETCS | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 46 | HORN | 10 | Звуковой сигнал, переключатель фар |
| 47 | РАДИО №1 | 30 | Аудио система |
| 48 | TEL | 5 | телефон |
| 49 | АЛЬТ-С | 5 | Система зарядки |
| 50 | EFI | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 51 | AM 2 | 30 | Все компоненты В «ST» и «IG2» предохранители и система запуска |
| 52 | АБС №2 | 40 | Антиблокировочная тормозная система |
| 53 | ALT | 140 | Система зарядки |
| 54 | АБС №1 | 60 | Антиблокировочная тормозная система |
| 55 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 56 | РР J/B | 50 | Все компоненты в "УДАЛЕНИЕ ТУМАНА", "КРЫША ПРАВАЯ", "КРЫША ЛЕВАЯ", "ПРОУШИНА ПРАВАЯ", "ПРОУШИНА ЛЕВАЯ". "П-ЛОТОК". Предохранители "ЛЦЭ ЛП" и "ТОПЛИВО ОПН" |
| 57 | H-LP CLN | 30 | Очиститель фар |
| 58 | FAN | 40 | Система кондиционирования воздуха |
| 59 | FAN NO.2 | 40 | Система кондиционирования воздуха |
| 60 | H-LP R LWR | 15 | Правая фара (ближний свет) |
| 61 | H-LP L LWR | 15 | Левая фара (ближний свет) |
| 62 | H-LP УПР | 20 | Фара (дальний свет), переключатель фар |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2

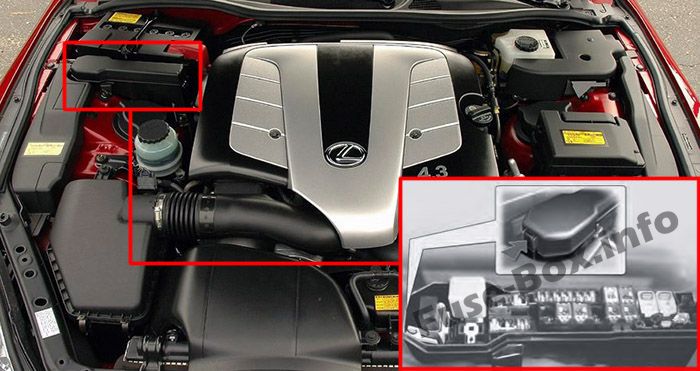

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).

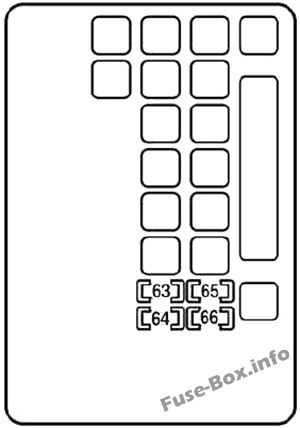

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 63 | СТАРТЕР | 7.5 | Система запуска |
| 64 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов |
| 65 | IGN | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, Антиблокировочная тормозная система, Противобуксовочная система, Система контроля устойчивости автомобиля, Система круиз-контроля |
| 66 | INJ | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
