Предохранители и реле Lexus RX450h (AL10, 2010-2015)
Схемы относятся к указанным годам и вариантам Lexus RX450h (AL10, 2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus RX 450h 2010-2015 гг.
Предохранители прикуривателя (розетка) в Lexus RX450h являются предохранители № 1 «P/точка», № 3 «CIG» и № 16 «ИНВЕРТОР» (с 2013 г.: розетка переменного тока) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

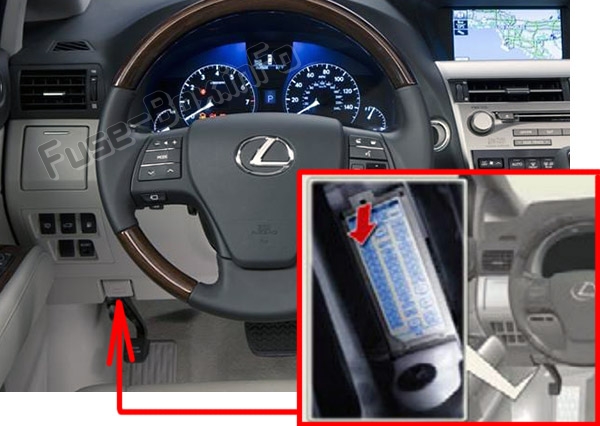

Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

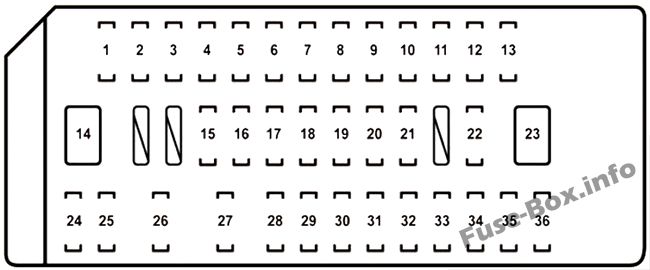

Схема блока предохранителей (2010-2012 гг.)
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | P/точка | 15 A | Розетка |
| 2 | ЭБУ-ACC | 10 A | Навигационная система, наружное зеркало заднего вида, мультиплексная система связи, мультиинформационный дисплей, проекционный дисплей |
| 3 | CIG | 15 A | Розетка |
| 4 | РАДИО №. 2 | 7,5 А | Аудиосистема, розетка |
| 5 | ДАТЧИК № 1 | 10 A | Аварийные мигалки, навигационная система, проекционный дисплей |
| 6 | ЭБУ-IG1 №. 3 | 10 A | Наружное зеркало заднего вида, дворники и омыватель ветрового стекла, подогрев сидений, система запуска, розетка, люк в крыше |
| 7 | ЭБУ-IG1 №1 | 10 A | Мультиплексная система связи, система электроусилителя руля, система управления блокировкой переключения передач, наклоняемое и телескопическое рулевое управление, система запуска, гибридная система трансмиссии, задняя дверь с электроприводом, гибридная система, система предупреждения о давлении в шинах |
| 8 | S/КРЫША | 30 A | Лунная крыша |
| 9 | ТОПЛИВО ОПН | 7,5 А | Лючок топливного бака |
| 10 | PSB | 30 A | Ремень безопасности перед столкновением |
| 11 | ТИ&ТЕ | 30 A | Система наклона и телескопического рулевого управления |
| 12 | ДР ЛОК | 10 A | Система дверных замков с электроприводом |
| 13 | противотуманные фары | 15 A | |
| 14 | P-СИДЕНЬЕ ЛЕВОЕ | 30 A | Сиденье с электроприводом (левое) |
| 15 | ИНВЕРТОР | 20 A | |
| 16 | РР противотуманные фары | 7,5 А | |
| 17 | Д/Л АЛЬТ Б | 25 A | Мультиплексная система связи |
| 18 | НАГРЕВАТЕЛЬ | 10 A | Система кондиционирования воздуха |
| 19 | ЭБУ-IG1 №. 2 | 10 A | Система кондиционирования воздуха, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, мультиинформационный дисплей, конденсатор |
| 20 | ПАНЕЛЬ | 10 A | Подсветка переключателя, навигационная система, система регулировки высоты, очиститель фар, антиобледенитель стеклоочистителя, подогрев сидений, электропривод задней двери, аудиосистема, мультиинформационный дисплей, система кондиционирования |
| 21 | TAIL | 10 A | Габаритные огни, задние фонари, подсветка номерного знака, буксировочный преобразователь |
| 22 | АИРСУС | 20 A | Пневмоподвеска с электронной модуляцией |
| 23 | P-СИДЕНЬЕ ПРАВОЕ | 30 A | Сиденье с электроприводом (правое) |
| 24 | OBD | 7,5 А | Бортовая диагностика |
| 25 | ПЕРЕДНЯЯ ДВЕРЬ | 25 A | Стеклоподъемник передний (правый) |
| 26 | ЗАДНЯЯ ДВЕРЬ | 25 A | Стеклоподъемник задний (правый) |
| 27 | FL ДВЕРЬ | 25 A | Стеклоподъемник передний (левый) |
| 28 | ЗАДНЯЯ ДВЕРЬ | 25 A | Стеклоподъемник задний (левый) |
| 29 | ПРОМЫВКА FR | 25 A | Стеклоочистители и омыватели лобового стекла |
| 30 | РР НЗП | 15 A | Стеклоочистители и омыватели лобового стекла |
| 31 | СРЕДНЯЯ СТИРКА | 20 A | Стеклоочистители и омыватели лобового стекла |
| 32 | FR WIP | 30 A | Стеклоочистители и омыватели лобового стекла |
| 33 | ЭБУ IG2 | 10 A | Система запуска, интуитивно понятный датчик помощи при парковке, система полного привода |
| 34 | ДАТЧИК № 2 | 7,5 А | Стартовая система |
| 35 | правый S-HTR | 15 A | Обогрев сиденья (правая сторона) |
| 36 | левый S-HTR | 15 A | Обогрев сиденья (левое) |

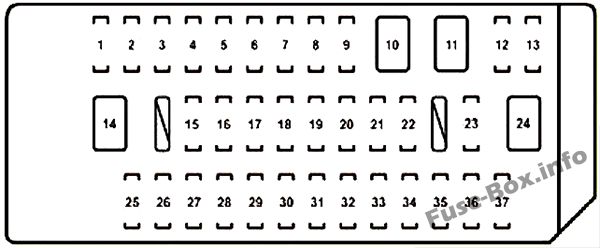

Схема блока предохранителей (2013-2015 гг.)
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | P/точка | 15 A | Розетка |
| 2 | ЭБУ-ACC | 10 A | Навигационная система, система кондиционирования воздуха, аудиосистема, мультиплексная система связи, мультиинформационный дисплей, проекционный дисплей |
| 3 | CIG | 15 A | Розетка |
| 4 | РАДИО №. 2 | 7,5 А | Аудиосистема, навигационная система |
| 5 | ДАТЧИК № 1 | 10 A | Аварийные мигалки, навигационная система, проекционный дисплей, система кондиционирования воздуха, система оповещения о приближении к транспортному средству, аудиосистема |
| 6 | ЭБУ-IG1 №. 3 | 10 A | Наружное зеркало заднего вида, стеклоочистители и омыватели ветрового стекла, подогрев сидений, система запуска, розетка, люк в крыше, система кондиционирования воздуха |
| 7 | ЭБУ-IG1 №1 | 10 A | Мультиплексная система связи, датчик рулевого управления, система управления блокировкой переключения передач, наклоняемое и телескопическое рулевое управление, задняя дверь с электроприводом, система предупреждения столкновений, интегрированное управление динамикой автомобиля, система предупреждения о давлении в шинах |
| 8 | S/КРЫША | 30 A | Лунная крыша |
| 9 | ТОПЛИВО ОПН | 7,5 А | Лючок топливного бака |
| 10 | PSB | 30 A | Ремень безопасности перед столкновением |
| 11 | ТИ&ТЕ | 30 A | Система наклона и телескопического рулевого управления |
| 12 | ДР ЛОК | 10 A | - |
| 13 | противотуманные фары | 15 A | Передние противотуманные фары |
| 14 | P-СИДЕНЬЕ ЛЕВОЕ | 30 A | Сиденье с электроприводом (левое) |
| 15 | 4WD | 7,5 А | система полного привода |
| 16 | ИНВЕРТОР | 20 A | Розетка |
| 17 | РР противотуманные фары | 7,5 А | - |
| 18 | Д/Л АЛЬТ Б | 25 A | Мультиплексная система связи, система блокировки дверей с электроприводом, задняя дверь с электроприводом |
| 19 | EPS | 10 A | Электроусилитель руля |
| 20 | ЭБУ-IG1 №. 2 | 10 A | Интуитивная помощь при парковке, ремень безопасности перед столкновением, конденсатор |
| 21 | ПАНЕЛЬ | 10 A | Переключатель освещения, навигационная система, гибридная система трансмиссии, аудиосистема, мультиинформационный дисплей, система кондиционирования воздуха, мультиплексная система связи |
| 22 | TAIL | 10 A | Габаритные огни, передние боковые габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары, буксировочный преобразователь |
| 23 | АИРСУС | 20 A | |
| 24 | P-СИДЕНЬЕ ПРАВОЕ | 30 A | Сиденье с электроприводом (правое) |
| 25 | OBD | 7,5 А | Бортовая диагностика |
| 26 | ПЕРЕДНЯЯ ДВЕРЬ | 25 A | Стеклоподъемник передний (правый), наружное зеркало заднего вида |
| 27 | ЗАДНЯЯ ДВЕРЬ | 25 A | Стеклоподъемник задний (правый) |
| 28 | FL ДВЕРЬ | 25 A | Стеклоподъемник передний (левый), наружное зеркало заднего вида |
| 29 | ЗАДНЯЯ ДВЕРЬ | 25 A | Стеклоподъемник задний (левый) |
| 30 | ПРОМЫВКА FR | 25 A | Стеклоочистители и омыватели лобового стекла |
| 31 | РР НЗП | 15 A | Стеклоочистители и омыватели лобового стекла |
| 32 | СРЕДНЯЯ СТИРКА | 20 A | Стеклоочистители и омыватели лобового стекла |
| 33 | FR WIP | 30 A | Стеклоочистители и омыватели лобового стекла |
| 34 | ЭБУ IG2 | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации пассажиров на переднем сиденье, система подушек безопасности SRS, стоп-сигналы, тормозная система с электронным управлением, система блокировки рулевого управления, гибридная система |
| 35 | ДАТЧИК № 2 | 7,5 А | Датчик и метры |
| 36 | правый S-HTR | 15 A | Обогрев сиденья (правая сторона) |
| 37 | левый S-HTR | 15 A | Обогрев сиденья (левое) |
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1

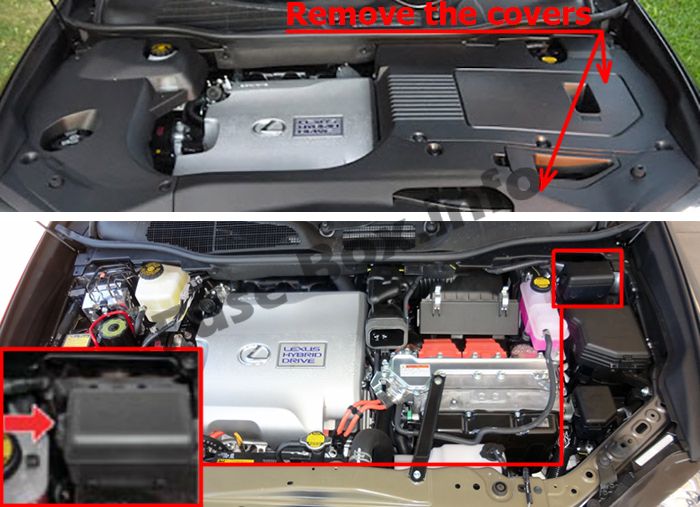

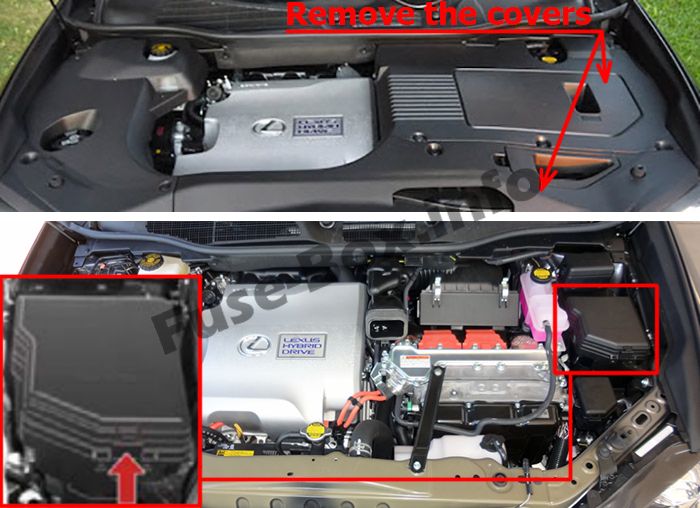

Расположение блока предохранителей

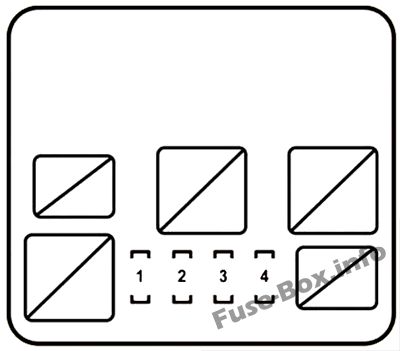

Схема блока предохранителей
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | PCU | 15 A | Гибридная система |
| 2 | ИГКТ №2 | 10 A | Гибридная система |
| 3 | ИГКТ №3 | 10 A | Гибридная система |
| 4 | ИНВ W/P | 10 A | Гибридная система |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2

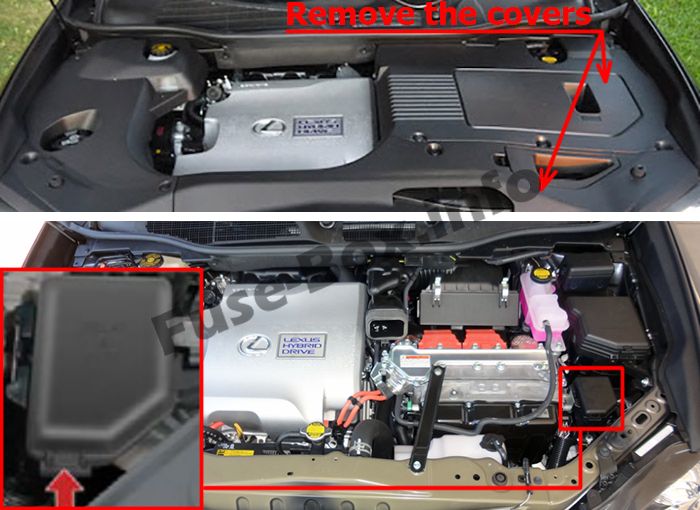

Расположение блока предохранителей

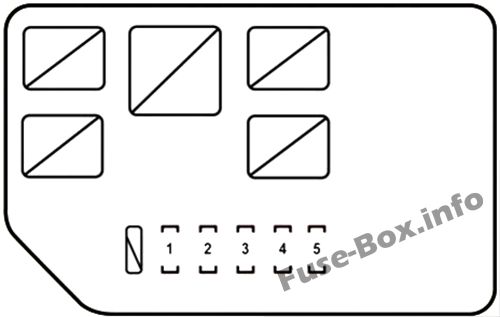

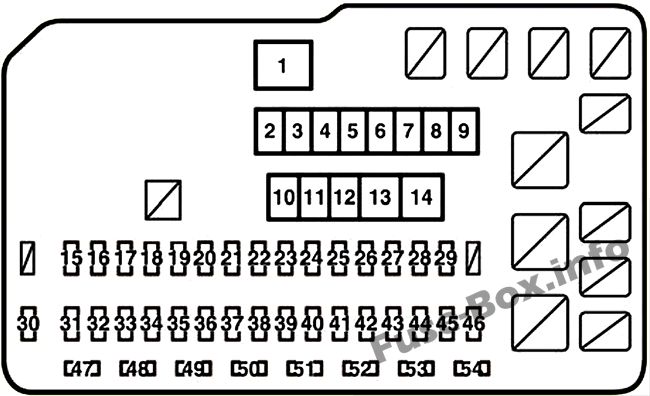

Схема блока предохранителей (2010-2012 гг.)
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 120 А | - |
| 2 | RR DEF | 50 A | Обогрев заднего стекла |
| 3 | АИРСУС | 50 A | Пневмоподвеска с электронной модуляцией |
| 4 | HTR | 50 A | Система кондиционирования воздуха |
| 5 | ЕЦБ №1 | 50 A | Тормозная система, контроль устойчивости автомобиля, интегрированное управление динамикой автомобиля, счетчики и датчики |
| 6 | RDI № ВЕНТИЛЯТОРА 1 | 40 A | Электрические вентиляторы охлаждения |
| 7 | RDI № ВЕНТИЛЯТОРА 2 | 40 A | Электрические вентиляторы охлаждения |
| 8 | H-LP CLN | 30 A | Очиститель фар |
| 9 | PBD | 30 A | Система задней двери с электроприводом |
| 10 | ХВ Р/Б №1 | 30 A | PCU, IGCT №2, IGCT №3, ИНВ W/P |
| 11 | PD | 50 A | Система дневных ходовых огней, A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-РОГ, мультиплексная система связи, многоточечный впрыск топлива/последовательный многоточечный система впрыска топлива |
| 12 | ЕКБ №2 | 50 A | Тормозная система |
| 13 | ХВ Р/Б №2 | 80 A | ECB MAIN1, ECB MAIN 2, Кондиционер W/P, ВЕНТИЛЯТОР ВЕНТИЛЯТОРА, МАСЛЯНЫЙ НАСОС |
| 14 | DCDC | 150 А | ТОПЛИВО ОПН, ДР ЛОК, OBD, РР противотуманные фары, S/КРЫША, ИНВЕРТОР, ECU-IG1 NO. 1, ЭБУ-IG1 №. 2, ПАНЕЛЬ, ДАТЧИК №. 1 |
| 15 | AMP1 | 30 A | Аудио система |
| 16 | ЭФИ ГЛАВНАЯ | 30 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO. 2 |
| 17 | AMP2 | 30 A | Аудио система |
| 18 | IG2 ГЛАВНЫЙ | 30 A | Система запуска, ЗАЖИГАНИЕ, ДАТЧИК №. 2, ЭБУ IG2 |
| 19 | IP JB | 25 A | Система дверных замков с электроприводом |
| 20 | ЗАМОК СТР. | 20 A | Стартовая система |
| 21 | № РАД. 3 | 15 A | Счетчики и датчики, подсветка приборной панели, навигационная система, аудиосистема |
| 22 | HAZ | 15 A | Аварийные мигалки |
| 23 | ETCS | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 24 | № РАД. 1 | 10 A | Аудио система |
| 25 | AM2 | 7,5 А | Стартовая система |
| 26 | ЭБУ-В НЕТ. 2 | 7,5 А | Система кондиционирования воздуха, система классификации пассажиров на переднем сиденье, система запуска, система электроусилителя руля |
| 27 | МАЙДЕНЬ/ТЕЛ. | 7,5 А | Система Mayday |
| 28 | ИММОБИ | 7,5 А | |
| 29 | ОСНОВНОЙ НОМЕР ЭЦБ 3 | 15 A | Тормозная система |
| 30 | IGN | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, тормозная система, система подушек безопасности SRS |
| 31 | DOME | 10 A | Освещение косметического зеркала, освещение багажного отделения, внутреннее освещение, личное освещение |
| 32 | ЭБУ-Б №1 | 10 A | Освещение салона, индивидуальное освещение, наклоняемое и телескопическое рулевое управление, мультиплексная система связи, счетчики и датчики, электрические стеклоподъемники, система памяти положения водителя, сиденья с электроприводом, задняя дверь с электроприводом, проекционный дисплей, система запуска, система кондиционирования воздуха, система блокировки дверей с электроприводом |
| 33 | EFI NO.1 | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 34 | WIP-S | 7,5 А | Стеклоочистители и омыватели лобового стекла |
| 35 | AFS | 7,5 А | Адаптивная система переднего освещения |
| 36 | БК/УП ЛП | 7,5 А | Фонари заднего хода |
| 37 | НАГРЕВАТЕЛЬ № 2 | 7,5 А | Система кондиционирования, система полного привода |
| 38 | ЭБУ IG1 | 10 A | Адаптивная система переднего освещения, очиститель фар, вентилятор охлаждения, круиз-контроль, пневматическая подвеска с электронной модуляцией, контроль устойчивости автомобиля, интегрированное управление динамикой автомобиля, тормозная система |
| 39 | EFI NO.2 | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 40 | Ф/ПМП | 15 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41 | ДЕИЛЬЕР | 25 A | Стеклоочистители и омыватели лобового стекла |
| 42 | STOP | 7,5 А | Контроль устойчивости автомобиля, интегрированное управление динамикой автомобиля, высоко установленный стоп-сигнал |
| 43 | БУКСИРОВКА АККУМУЛЯТОРА | 20 A | Батарея прицепа |
| 44 | БУКСИРОВКА | 30 A | Фары прицепа |
| 45 | ФИЛЬТР | 10 A | Конденсатор |
| 46 | IG1 ГЛАВНЫЙ | 30 A | ЭБУ IG1, БК/УП ЛП, НАГРЕВАТЕЛЬ №. 2, АФС |
| 47 | H-LP RH HI | 15 A | Правая фара (дальний свет) |
| 48 | H-LP LH HI | 15 A | Левая фара (дальний свет) |
| 49 | БИКСЕНОН | 10 A | Разрядная фара |
| 50 | H-LP RH LO | 15 A | Правая фара (ближний свет) |
| 51 | H-LP LH LO | 15 A | Левая фара (ближний свет) |
| 52 | HORN | 10 A | Horn |
| 53 | A/F | 20 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 54 | S-РОГ | 7,5 А | Звуковой сигнал безопасности |

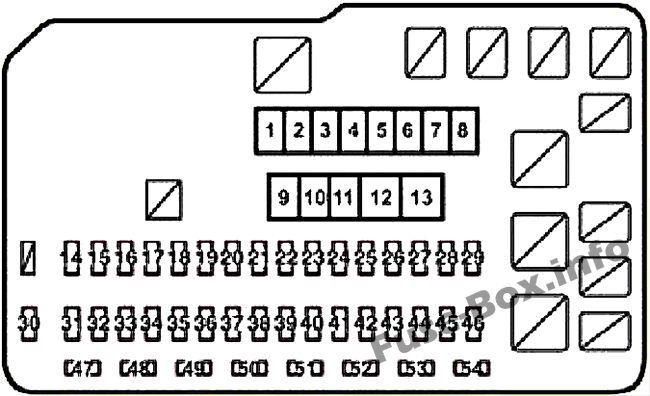

Схема блока предохранителей (2013-2015 гг.)
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | RR DEF | 50 A | Обогрев заднего стекла |
| 2 | АИРСУС | 50 A | - |
| 3 | НАГРЕВАТЕЛЬ | 50 A | Система кондиционирования воздуха |
| 4 | АБС №1 | 50 A | Тормозная система с электронным управлением |
| 5 | RDI ВЕНТИЛЯТОР № 1 | 40 A | Электрические вентиляторы охлаждения |
| 6 | RDI № ВЕНТИЛЯТОРА 2 | 40 A | Электрические вентиляторы охлаждения |
| 7 | H-LP CLN | 30 A | Очиститель фар |
| 8 | PBD | 30 A | Задняя дверь с электроприводом |
| 9 | ХВ Р/Б №1 | 30 A | PCU, IGCT NO. 2, IGCT №. 3, ИНВ В/П |
| 10 | PD | 50 A | A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, SHORN |
| 11 | АБС № 2 | 50 A | Тормозная система с электронным управлением |
| 12 | HV R/B №. 2 | 80 A | АБС ГЛАВНЫЙ НЕТ. 1, АБС ГЛАВНЫЙ НЕТ. 2, Кондиционер W/P, ВЕНТИЛЯТОР ВЕНТИЛЯТОРА, МАСЛЯНЫЙ НАСОС |
| 13 | DCDC | 150 А | IG1 ГЛАВНЫЙ, БУКСИРОВОЧНЫЙ АККУМУЛЯТОР, РАЗГОРОДИТЕЛЬ, БУКСИРОВОЧНЫЙ, СТОП, RDI № ВЕНТИЛЯТОРА. 1, АБС НЕТ. 1, RR DEF, AIR SUS, ОБОГРЕВАТЕЛЬ, RDI № ВЕНТИЛЯТОРА 2, H-LP CLN, PBD, ECU-IG1 NO. 1, ЭБУИГ1 №. 3, ДАТЧИК №. 1, ЭБУ-IG1 №. 2, EPS, FR WIP, РР НЗП, ПРОМЫВКА FR, СРЕДНЯЯ СТИРКА, правый S-HTR, LH SHTR, TAIL, ПАНЕЛЬ, Д/Л АЛЬТ Б, противотуманные фары, ПЕРЕДНЯЯ ДВЕРЬ, FL ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, PSB , P-СИДЕНЬЕ ЛЕВОЕ, P-СИДЕНЬЕ ПРАВОЕ, ТИ&ТЕ, AIR SUS, ТОПЛИВО ОПН, ДР ЛОК, OBD, РР противотуманные фары, S/ ROOF, 4WD, ИНВЕРТОР, ECUACC, P/точка, CIG, РАДИО №. 2 |
| 14 | AMP1 | 30 A | Аудио система |
| 15 | ЭФИ ГЛАВНАЯ | 30 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO. 1, ЭФИ №. 2, Ф/ПМП |
| 16 | AMP2 | 30 A | Аудио система |
| 17 | IG2 ГЛАВНЫЙ | 30 A | ЗАЖИГАНИЕ, ДАТЧИК №. 2, ЭБУ IG2 |
| 18 | IPJ/B | 25 A | Система дверных замков с электроприводом |
| 19 | ЗАМОК СТР. | 20 A | Стартовая система |
| 20 | № РАД. 3 | 15 A | Счетчики и датчики, навигационная система, аудиосистема |
| 21 | HAZ | 15 A | Аварийные мигалки |
| 22 | ETCS | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 23 | РАД №1 | 10 A | Аудиосистема, навигационная система |
| 24 | AM2 | 7,5 А | Стартовая система |
| 25 | ЭБУ-Б №2 | 7,5 А | Система кондиционирования воздуха, система классификации пассажиров на переднем сиденье, аудиосистема, интегрированное управление динамикой автомобиля, электрические стеклоподъемники, система электроусилителя руля |
| 26 | МАЙДЕНЬ/ТЕЛ. | 7,5 А | МАЙДЕНЬ/ТЕЛ. |
| 27 | ИММОБИ | 7,5 А | ИММОБИ |
| 28 | АБС ГЛАВНЫЙ НЕТ. 3 | 15 A | Тормозная система |
| 29 | DRL | 7,5 А | Система дневных ходовых огней |
| 30 | IGN | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 31 | DOME | 10 A | Подсветка косметических зеркал, подсветка багажного отделения, внутреннее освещение, личное освещение, подсветка дверей, подсветка пространства для ног, подсветка порогов |
| 32 | ЭБУ-Б №1 | 10 A | Наклон и телескопическое рулевое управление, мультиплексная система связи, счетчики и датчики, память положения водителя, сиденья с электроприводом, задняя дверь с электроприводом, проекционный дисплей, система запуска, наружное зеркало заднего вида, датчик рулевого управления, устройство открывания гаражных ворот |
| 33 | EFI NO.1 | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 34 | WIP-S | 7,5 А | Круиз-контроль |
| 35 | ЭБУ-IG1 №. 4 | 10 A | Система кондиционирования воздуха, обогреватель заднего стекла, тормозная система с электронным управлением, электрические вентиляторы охлаждения |
| 36 | БК/УП ЛП | 7,5 А | Фонари заднего хода |
| 37 | ЭБУ-IG1 №. 5 | 15 A | Система кондиционирования воздуха |
| 38 | ЭБУ-IG1 №. 6 | 10 A | Очиститель фар, круиз-контроль, система кондиционирования воздуха, монитор слепых зон |
| 39 | EFI NO. 2 | 10 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 40 | Ф/ПМП | 15 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41 | ДЕИЛЬЕР | 25 A | Стеклоочистители и омыватели лобового стекла |
| 42 | STOP | 7,5 А | Система оповещения о сближении с автомобилем, интегрированное управление динамикой автомобиля, стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач, система запуска, круиз-контроль |
| 43 | БУКСИРОВКА АККУМУЛЯТОРА | 20 A | |
| 44 | БУКСИРОВКА | 30 A | Фары прицепа |
| 45 | ФИЛЬТР | 10 A | |
| 46 | IG1 ГЛАВНЫЙ | 30 A | ЭБУ-IG1 №. 6, БК/УПЛП, ЭБУ-ИГ1 №. 5, ЭБУ-IG1 №. 4 |
| 47 | H-LP RH HI | 15 A | Правая фара (дальний свет) |
| 48 | H-LP LH HI | 15 A | Левая фара (дальний свет) |
| 49 | БИКСЕНОН | 10 A | - |
| 50 | H-LP RH LO | 15 A | Правая фара (ближний свет) |
| 51 | H-LP LH LO | 15 A | Левая фара (ближний свет) |
| 52 | HORN | 10 A | Horn |
| 53 | A/F | 20 A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 54 | S-РОГ | 75 A | S-РОГ |
Блок предохранителей в моторном отсеке №3
Блок предохранителей в моторном отсеке №3
Расположение блока предохранителей
Схема блока предохранителей
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | ЕЦБ ГЛАВНЫЙ №1 | 10 A | Тормозная система |
| 2 | ОСНОВНОЙ НОМЕР ЭЦБ 2 | 10 A | Тормозная система |
| 3 | БАТТ ВЕНТИЛЯТОР | 15 A | Вентилятор охлаждения аккумулятора |
| 4 | НЕФТЯНОЙ ПМП | 10 A | Гибридная система |
| 5 | Кондиционер W/P | 10 A | Система кондиционирования воздуха |

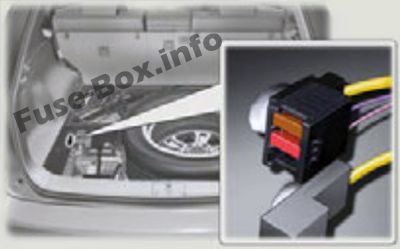

Блок предохранителей в багажном отделении №1
Блок предохранителей в багажном отделении №1
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | DCDC-S | 7,5 А | Гибридная система |
| 2 | КОНДЕНСАТОР | 10 A | 2010-2012: Гибридная система 2013-2015: Конденсатор |

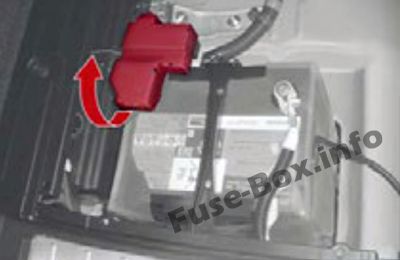

Блок предохранителей в багажном отделении №2
Блок предохранителей в багажном отделении №2
Он находится на аккумуляторе в багажнике
| № | Name | Ампер | Схема |
|---|---|---|---|
| 1 | MAIN | 180 А | Все электрические компоненты |
| 2 | RR-B | 50 A | КОНДЕНСАТОР, DCDC-S |
| 3 | EPS | 80 A | 2010-2012: Электроусилитель руля 2013-2015: Гибридная система |
