Предохранители и реле Lexus RX350 (AL10, 2010-2015)
Схемы относятся к указанным годам и вариантам Lexus RX350 (AL10, 2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus RX 350 2010-2015 гг.
Предохранители прикуривателя (розетки) в Lexus RX350 являются предохранители № 1 «P/точка», № 3 «CIG» и № 16 «ИНВЕРТОР» (с 2013 г.: розетка переменного тока) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

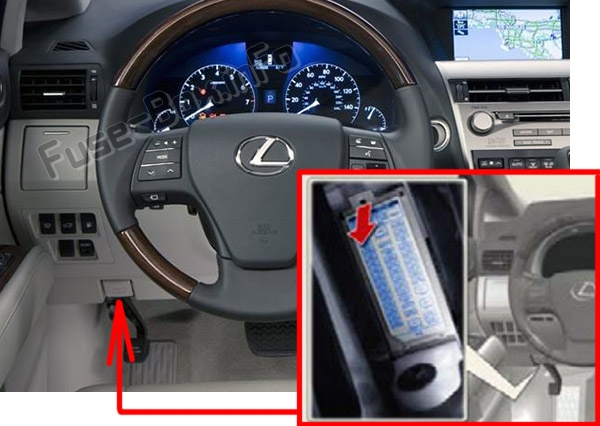

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

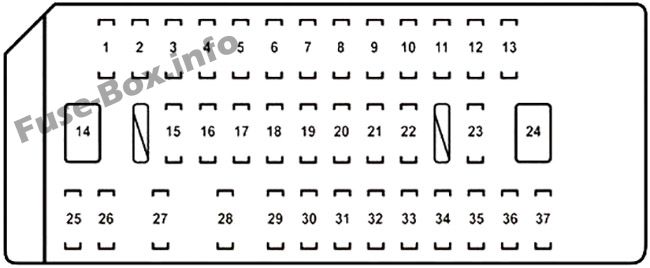

Схема блока предохранителей
| № | Name | A | Функция |
|---|---|---|---|
| 1 | P/точка | 15 | Розетка |
| 2 | ЭБУ-ACC | 10 | Навигационная система, наружное зеркало заднего вида (2010-2012), мультиплексная система связи, мультиинформационный дисплей, проекционный дисплей, система кондиционирования воздуха (2013-2015), аудиосистема, (2013-2015) |
| 3 | CIG | 15 | Розетка |
| 4 | РАДИО №. 2 | 7.5 | Аудиосистема, розетка (2010-2012), навигационная система (2013-2015) |
| 5 | ДАТЧИК № 1 | 10 | Аварийная сигнализация, навигационная система, проекционный дисплей, система кондиционирования (2013-2015 гг.), система зарядки (2013-2015 гг.) |
| 6 | ЭБУ-IG1 №. 3 | 10 | Наружное зеркало заднего вида, стеклоочистители и омыватели, подогревы сидений, система запуска, розетка, люк в крыше, автоматический дальний свет (2010-2012), система кондиционирования воздуха (2013-2015) |
| 7 | ЭБУ-IG1 №1 | 10 | Мультиплексная система связи, система электроусилителя руля, система управления блокировкой селектора, рулевое управление наклоном и выдвижением, система стартера, система автоматической коробки передач, электропривод задней двери, система предупреждения о давлении в шинах, система контроля устойчивости автомобиля (2013-2015), система предупреждения столкновений ( 2013-2015) |
| 8 | S/КРЫША | 30 | Лунная крыша |
| 9 | ТОПЛИВО ОПН | 7.5 | Лючок топливного бака |
| 10 | PSB | 30 | Ремень безопасности перед столкновением |
| 11 | ТИ&ТЕ | 30 | Система наклона и телескопического рулевого управления |
| 12 | ДР ЛОК | 10 | Система дверных замков с электроприводом |
| 13 | противотуманные фары | 15 | 2010-2012: Передние бревенчатые фары |
| 13 | противотуманные фары | 7.5 | 2013-2015: Передние бревенчатые фары |
| 14 | P-СИДЕНЬЕ ЛЕВОЕ | 30 | Сиденье с электроприводом (левое) |
| 15 | 4WD | 7.5 | система полного привода |
| 16 | ИНВЕРТОР | 20 | 2013-2015: Розетка |
| 17 | РР противотуманные фары | 7.5 | - |
| 18 | Д/ЛАЛТБ | 25 | Мультиплексная система связи, система дверных замков с электроприводом (2013-2015 гг.), задняя дверь с электроприводом (2013-2015 гг.) |
| 19 | НАГРЕВАТЕЛЬ | 10 | 2010-2012: Система кондиционирования воздуха |
| 19 | ESP | 10 | 2013-2015: Электроусилитель руля |
| 20 | ЭБУ-IG1 №. 2 | 10 | 2010-2012: Система кондиционирования воздуха, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, мультиинформационный дисплей. 2013-2015: Интуитивно понятная система помощи при парковке, система полного привода, ремень безопасности перед столкновением. |
| 21 | ПАНЕЛЬ | 10 | 2010-2012: Подсветка переключателя, навигационная система, система контроля высоты, очиститель фар, антиобледенитель стеклоочистителей, подогрев сидений, электропривод задней двери, аудиосистема, мультиинформационный дисплей, система кондиционирования. 2013-2015: Переключатель освещения, навигационная система, аудиосистема, мультиинформационный дисплей, система кондиционирования, мультиплексная система связи автомат, система коробки передач |
| 22 | TAIL | 10 | Габаритные огни, боковые габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары, буксировочный преобразователь |
| 23 | АИРСУС | 20 | 2010-2012: Пневмоподвеска с электронной модуляцией. |
| 24 | P-СИДЕНЬЕ ПРАВОЕ | 30 | Сиденье с электроприводом (правое) |
| 25 | OBD | 7.5 | Бортовая диагностика |
| 26 | ПЕРЕДНЯЯ ДВЕРЬ | 25 | Стеклоподъемник передний (правый), наружное зеркало заднего вида (2013-2015) |
| 27 | ЗАДНЯЯ ДВЕРЬ | 25 | Стеклоподъемник задний (правый) |
| 28 | FL ДВЕРЬ | 25 | Стеклоподъемник передний (левый), наружное зеркало заднего вида (2013-2015) |
| 29 | ЗАДНЯЯ ДВЕРЬ | 25 | Стеклоподъемник задний (левый) |
| 30 | ПРОМЫВКА FR | 25 | Стеклоочистители и омыватели лобового стекла |
| 31 | РР НЗП | 15 | Стеклоочистители и омыватели лобового стекла |
| 32 | СРЕДНЯЯ СТИРКА | 20 | Стеклоочистители и омыватели лобового стекла |
| 33 | FR WIP | 30 | Стеклоочистители и омыватели лобового стекла |
| 34 | ЭБУ IG2 | 10 | 2010-2012: Система запуска, интуитивный датчик помощи при парковке, система полного привода. 2013-2015: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации пассажиров на переднем сиденье, система подушек безопасности SRS, стоп-сигналы, трансмиссия с электронным управлением, система блокировки руля. |
| 35 | ДАТЧИК № 2 | 7.5 | 2010-2012: Стартерная система 2013-2015: Калибр и счетчики |
| 36 | правый S-HTR | 15 | Обогрев сиденья (правая сторона) |
| 37 | левый S-HTR | 15 | Обогрев сиденья (левое) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

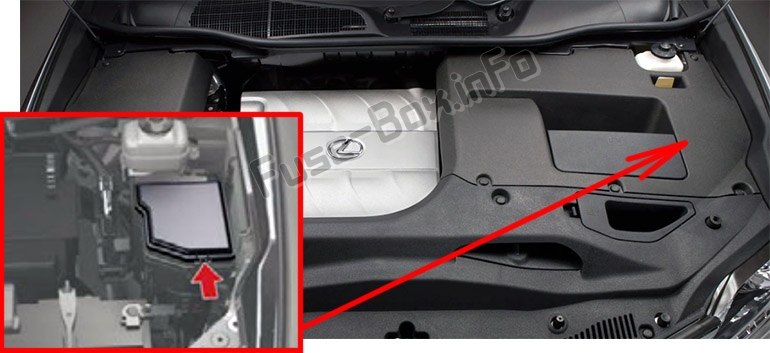

Расположение блока предохранителей
Находится в моторном отсеке (слева), под кожухами.

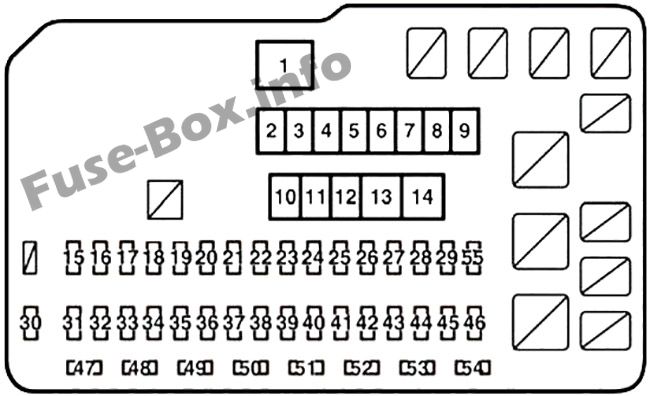

Схема блока предохранителей
| № | Name | A | Функция |
|---|---|---|---|
| 1 | RDI № ВЕНТИЛЯТОРА 1 | 80 | Электрические вентиляторы охлаждения |
| 2 | RR DEF | 50 | Обогрев заднего стекла |
| 3 | АИРСУС | 50 | 2010-2012: Пневмоподвеска с электронной модуляцией. |
| 4 | HTR | 50 | Система кондиционирования воздуха |
| 5 | ЗАПАСНОЙ | 30 | - |
| 6 | ЗАПАСНОЙ | 40 | - |
| 7 | АБС №2 | 30 | 2010-2012: Антиблокировочная система тормозов 2013-2015: Контроль устойчивости автомобиля |
| 8 | H-LP CLN | 30 | Очиститель фар |
| 9 | PBD | 30 | Система задней двери с электроприводом |
| 10 | ST | 30 | Стартовая система |
| 11 | PD | 50 | 2010-2012: Система дневных ходовых огней, A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-РОГ, мультиплексная система связи, распределенный впрыск топлива система / система последовательного многоточечного впрыска топлива 2013-2015: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, SHORN |
| 12 | АБС №1 | 50 | 2010-2012: Антиблокировочная система тормозов 2013-2015: Контроль устойчивости автомобиля |
| 13 | EPS | 60 | Электроусилитель руля |
| 14 | ALT | 140 | 2010-2012: ТОПЛИВО ОПН, ДР ЛОК, OBD, РР противотуманные фары, S/КРЫША, 4WD, ИНВЕРТОР, ЭБУ IG1 NO. 1, ЭБУ IG1 №. 2, ПАНЕЛЬ, ДАТЧИК №. 1 2013-2015: IG1 ГЛАВНЫЙ, БУКСИРОВОЧНЫЙ АККУМУЛЯТОР, ДЕИЛЬЕР, БУКСИРОВКА, СТОП, RDI № ВЕНТИЛЯТОРА. 1, ФИЛЬТР, RR DEF, AIR SUS, НАГРЕВАТЕЛЬ, ABS NO. 2, H-LP CLN, PBD, ECU-IG1 NO. 1, ЭБУ-IG1 №. 3, ДАТЧИК №. 1, ЭБУ-IG1 №. 2, EPS, FR WIP, РР НЗП, ПРОМЫВКА FR, СРЕДНЯЯ СТИРКА, правый S-HTR, левый S-HTR, TAIL, ПАНЕЛЬ, D/L ALT B, противотуманные фары, ПЕРЕДНЯЯ ДВЕРЬ, FL ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ , PSB, P-СИДЕНЬЕ ЛЕВОЕ, P-СИДЕНЬЕ ПРАВОЕ, TIScTE, ТОПЛИВО ОПН, ДР ЛОК, OBD, РР противотуманные фары, S/КРЫША, 4WD, ИНВЕРТОР, ЭБУ-ACC, P/точка, CIG, РАДИО №. 2 |
| 15 | AMP1 | 30 | Аудио система |
| 16 | ЭФИ ГЛАВНАЯ | 30 | 2010-2012: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO. 1, ЭФИ №. 2 2013-2015: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, EFI NO. 1, ЭФИ №. 2, Ф/ПМП |
| 17 | AMP2 | 30 | Аудио система |
| 18 | IG2 | 30 | 2010-2012: Система стартера, ЗАЖИГАНИЕ, ДАТЧИК №. 2, ECU IG NO. 2 2013-2015: ЗАЖИГАНИЕ, ДАТЧИК №. 2, ЭБУ ИГ 2 |
| 19 | IP JB | 25 | Система дверных замков с электроприводом |
| 20 | ЗАМОК СТР. | 20 | Стартовая система |
| 21 | № РАД. 3 | 15 | 2010-2012: Подсветка приборов и приборов, подсветка приборной панели, навигационная система, аудиосистема, развлекательная система для пассажиров задних сидений. 2013-2015: Счетчики и датчики, навигационная система, аудиосистема |
| 22 | HAZ | 15 | Аварийные мигалки |
| 23 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 24 | № РАД. 1 | 10 | Аудиосистема, навигационная система (2013-2015) |
| 25 | AM2 | 7.5 | Система запуска |
| 26 | ЭБУ-БНО. 2 | 7.5 | 2010-2012: Система кондиционирования воздуха, система классификации пассажиров на переднем сиденье, система запуска. 2013-2015: Система кондиционирования, система классификации пассажиров на переднем сиденье, аудиосистема, система курсовой устойчивости, электрические стеклоподъемники. |
| 27 | МАЙДЕНЬ/ТЕЛ. | 7.5 | 2013-2015: МАЙДЕНЬ/ТЕЛ. |
| 28 | ИММОБИ | 7.5 | 2013-2015: ИММОБИ |
| 29 | АЛЬТ-С | 7.5 | Система зарядки |
| 30 | IGN | 10 | 2010-2012: Стартерная система, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива 2013-2015: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 31 | DOME | 10 | Подсветка косметических зеркал, подсветка багажного отделения, внутреннее освещение, личное освещение, подсветка дверей (2013-2015), подсветка пространства для ног (2013-2015), подсветка порогов (2013-2015) |
| 32 | ЭБУ-В НЕТ. 1 | 7.5 | 2010-2012: Освещение салона, персональное освещение, наклоняемое и телескопическое рулевое управление, мультиплексная система связи, счетчики и датчики, электрические стеклоподъемники, система памяти положения водителя, электрические сиденья, электрическая задняя дверь, проекционный дисплей, система запуска, система кондиционирования воздуха, система дверных замков с электроприводом |
| 32 | ЭБУ-В НЕТ. 1 | 10 | 2013-2015: наклон и телескопическое рулевое управление, мультиплексная система связи, счетчики и датчики, память положения водителя, сиденья с электроприводом, задняя дверь с электроприводом, проекционный дисплей, система запуска, наружное зеркало заднего вида, датчик рулевого управления, устройство открывания гаражных ворот. |
| 33 | EFI NO. 1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением (2013-2015) |
| 34 | WIP-S | 7.5 | 2010-2012: Стеклоочистители и омыватели 2013-2015: Круиз-контроль |
| 35 | AFS | 7.5 | 2010-2012: Адаптивная система переднего освещения |
| 35 | ЭБУ-IG1 №. 4 | 10 | 2013-2015: Система кондиционирования, обогрев заднего стекла, система курсовой устойчивости, электровентиляторы охлаждения. |
| 36 | БК/УП ЛП | 7.5 | Подъемные огни |
| 37 | НАГРЕВАТЕЛЬ № 2 | 7.5 | 2010-2012: Система кондиционирования, система полного привода. |
| 37 | ЭБУ-IG1 №. 5 | 2013-2015: Система кондиционирования воздуха | |
| 38 | ЭБУ IG1 | 10 | 2010-2012: Адаптивная система переднего освещения, очиститель фар, вентилятор охлаждения, круиз-контроль, система пневмоподвески с электронной модуляцией, контроль устойчивости автомобиля, интегрированное управление динамикой автомобиля. |
| 38 | ЭБУ-IG1 №. 6 | 2013-2015: Омыватель фар, круиз-контроль, система курсовой устойчивости, система кондиционирования, система контроля слепых зон. | |
| 39 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 40 | F/НАСОС | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41 | ДЕИЛЬЕР | 25 | Стеклоочистители и омыватели лобового стекла |
| 42 | STOP | 7.5 | 2010-2012: Контроль устойчивости автомобиля, интегрированное управление динамикой автомобиля, высоко установленный стоп-сигнал. 2013-2015: Контроль устойчивости автомобиля, интегрированное управление динамикой автомобиля, стоп-сигналы, трансмиссия с электронным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач, система запуска |
| 43 | БУКСИРОВКА АККУМУЛЯТОРА | 20 | Батарея прицепа |
| 44 | БУКСИРОВКА | 30 | Фары прицепа |
| 45 | ФИЛЬТР | 10 | 2010-2012: Конденсатор |
| 46 | IG1 ГЛАВНЫЙ | 30 | 2010-2012: ЭБУ IG1, BK/UPLP, НОМЕР ПОДОГРЕВАТЕЛЯ. 2, АФС 2013-2015: ЭБУ-IG1 №. 6, БК/УП ЛП, ЭБУ IG1 NO. 5, ЭБУ-IG1 №. 4 |
| 47 | H-LP RH HI | 15 | Правая фара (дальний свет) |
| 48 | H-LP LH HI | 15 | Левая фара (дальний свет) |
| 49 | БИКСЕНОН | 10 | 2010-2012: Разрядная фара |
| 50 | H-LP RH LO | 15 | Правая фара (ближний свет) |
| 51 | H-LP LH LO | 15 | Левая фара (ближний свет) |
| 52 | HORN | 10 | Horn |
| 53 | A/F | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 54 | S-РОГ | 7.5 | Звуковой сигнал безопасности |
| 55 | DRL | 7.5 | Система дневных ходовых огней |
