Предохранители и реле Lexus RX330 / RX350 (XU30, 2003-2009)
Схемы относятся к указанным годам и вариантам Lexus RX330 / RX350 (XU30, 2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus RX330, RX350 2003-2009 гг.
Предохранитель прикуривателя (розетка)3 в Lexus RX330 / RX350 являются предохранители № 63 «CIG», № 64 «PWR OUTLET NO.1» в блоке предохранителей панели приборов и предохранитель № 14 (2003-2006 гг.) или № 31 (2007-2009 гг.) «PWR OUTLET NO.2» в блок предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

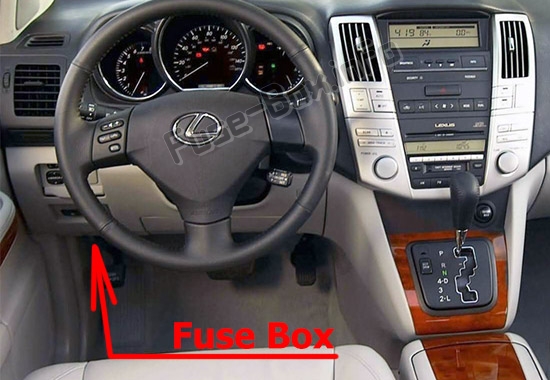

Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

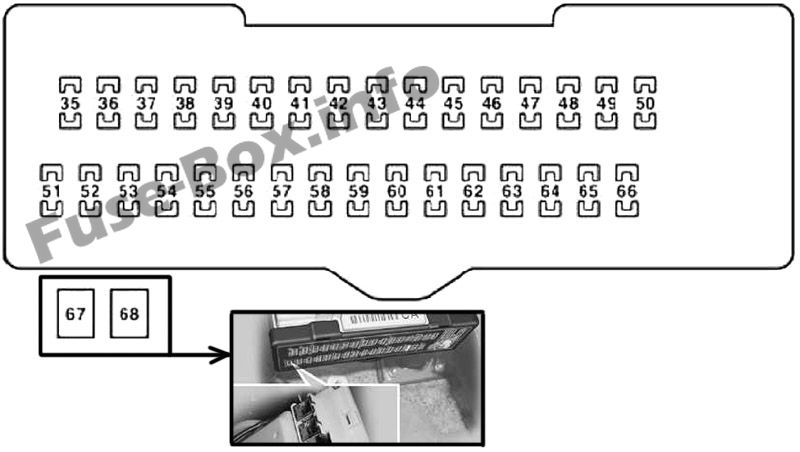

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 35 | ЗАДНЯЯ ДВЕРЬ ПРАВАЯ | 20 | Задний правый боковой электростеклоподъемник |
| 36 | ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ | 20 | Стеклоподъемник задний левый |
| 37 | ТОПЛИВО ОПН | 7.5 | Лючок топливного бака |
| 38 | противотуманные фары | 15 | Передние противотуманные фары |
| 39 | OBD | 7.5 | Бортовая система диагностики |
| 40 | FR DEF | 25 | Антиобледенитель стеклоочистителя и все компоненты в предохранителе "МИР ХТР" |
| 41 | STOP | 10 | Задние фонари, высокий стоп-сигнал, сигнальная лампа отказа заднего фонаря, антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система помощи при торможении, пневматическая подвеска с электронной модуляцией, система управления блокировкой переключения передач, система многоточечного впрыска топлива/последовательного многоточечного подачи топлива система впрыска |
| 42 | ТИ&ТЕ | 30 | Наклон и телескопическое рулевое управление |
| 43 | MPX-B | 7.5 | 2003-2006: Нет цепи 2007-2009: Система безопасности |
| 44 | AM1 | 7.5 | Стартовая система |
| 45 | РР противотуманные фары | 7.5 | Нет цепи |
| 46 | АИРСУС | 7.5 | Пневмоподвеска с электронной модуляцией |
| 47 | № ДВЕРИ 2 | 25 | Мультиплексная система связи |
| 48 | S/КРЫША | 30 | Лунная крыша |
| 49 | TAIL | 10 | Передние противотуманные фары, подсветка комбинации приборов, подсветка панели приборов, передние боковые габаритные огни, задние фонари, подсветка номерного знака, буксирный преобразователь |
| 50 | ПАНЕЛЬ | 7.5 | Подсветка перчаточного ящика, подсветка приборной панели, подсветка приборной панели, подсветка консольного ящика, автомобильная аудиосистема, розетка, выключатель открывания гаражных ворот, автоматическая коробка передач с электронным управлением, очиститель фар, пневматическая подвеска с электронным управлением, обогреватели сидений, переключатели рулевого управления, задний привод дверь |
| 51 | № ЭБУ-ИГ. 1 | 7.5 | Управление зеркалом заднего вида с электроприводом, люк в крыше, мультиплексная система связи, дисплей навигационной системы, система управления блокировкой переключения передач, мультиплексная система связи (система дверного замка с электроприводом, беспроводная система дистанционного управления), система памяти положения водителя, система контроля устойчивости автомобиля, система контроля тяги , стеклоочистители, автоматическая коробка передач с электронным управлением, подогрев сидений, сиденья с электроприводом, наклоняемое и телескопическое рулевое управление, задняя дверь с электроприводом, пневматическая подвеска с электронной модуляцией, система Lexus Link |
| 52 | № ЭБУ-ИГ. 2 | 10 | Автоматический корректор фар, система контроля устойчивости автомобиля, лазерный круиз-контроль dynAM1c, очиститель фар, адаптивная система переднего освещения |
| 53 | НАГРЕВАТЕЛЬ | 7.5 | Электрический вентилятор охлаждения, система кондиционирования воздуха, обогреватель заднего стекла, замок зажигания, антиобледенитель стеклоочистителей |
| 54 | ШАЙБА | 20 | Омыватель ветрового стекла |
| 55 | СЕАТ ХТР | 20 | Подогрев сидений |
| 56 | ДАТЧИК № 1 | 7.5 | Подсветка комбинации приборов, подсветка приборной панели, аварийные мигалки, ремень безопасности, розетка, сигнальная лампа неисправности заднего фонаря, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, фонари заднего хода |
| 57 | FR WIP | 30 | Дворники |
| 58 | РР НЗП | 15 | Стеклоочиститель заднего стекла |
| 59 | INJ | 20 | 2003-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 59 | IG2 | 7.5 | 2007-2009: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 60 | IGN | 10 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации пассажиров на переднем сиденье, стоп-сигналы |
| 61 | ДАТЧИК № 2 | 7.5 | Датчик и метры |
| 62 | ЭБУ-ACC | 7.5 | Дисплей навигационной системы, управление зеркалами заднего вида с электроприводом, система управления блокировкой переключения передач, мультиплексная система связи |
| 63 | CIG | 15 | Прикуриватель, розетка |
| 64 | № ВЫХОДА ПИТАНИЯ 1 | 15 | Розетка |
| 65 | РАДИО №. 2 | 7.5 | Подсветка комбинации приборов, подсветка приборной панели, навигационная система, автомобильная аудиосистема, система Lexus Link |
| 66 | МИР ХТР | 10 | Обогрев наружных зеркал заднего вида |
| 67 | П/СИДЕНЬЕ | 30 | Сиденья с электроприводом |
| 68 | PWR | 30 | Электрические стеклоподъемники, мультиплексная система связи (система дверных замков с электроприводом, беспроводная система дистанционного управления), наружное зеркало заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

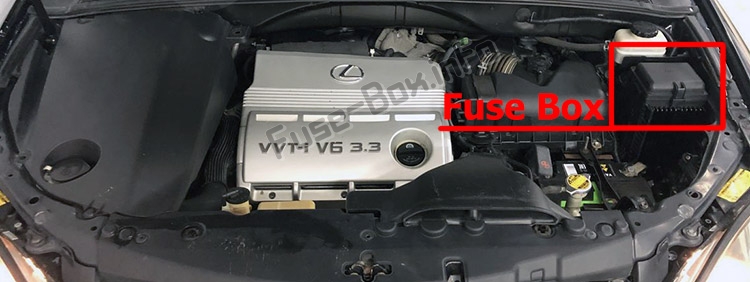

Блок предохранителей находится в моторном отсеке (слева).

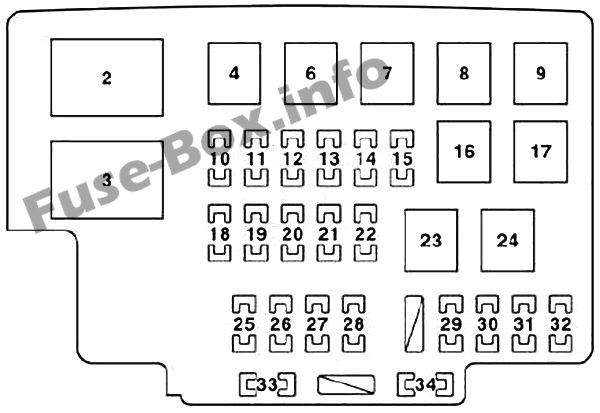

Схема блока предохранителей (RX330, 2003-2006 гг.)
| № | Name | A | Описание |
|---|---|---|---|
| 2 | ИНП-ДЖ/Б | 100 | без пневматической подвески с электронной модуляцией: все компоненты в "НАГРЕВАТЕЛЬ", "H-LP CLN", 'TAIL", "ПАНЕЛЬ", "противотуманные фары", "CIG", "РАДИО №. 2", "ЭБУ-ACC", "№ ВЫХОДА ПИТАНИЯ 1", "НОМЕР ДАТЧИКА. 1", "№ ЭБУ-ИГ. 1"," FR WIP", "РР НЗП", "ШАЙБА", "СЕАТ ХТР", "№ ЭБУ-ИГ. 2", "П/СИДЕНЬЕ", "PWR", "ТИ&ТЕ", "ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ", "ЗАДНЯЯ ДВЕРЬ ПРАВАЯ", "MPX-B", "AM1", "ДВЕРЬ №. 2", предохранители "STOP", "OBD", "ТОПЛИВО ОПН", "АИРСУС" (7,5 А), "S/КРЫША", "FR DEF" и "РР противотуманные фары" |
| 2 | АИРСУС | 60 | с пневматической подвеской с электронной модуляцией: пневматическая подвеска с электронной модуляцией |
| 3 | ALT | 140 | Все компоненты "ИНП-ДЖ/Б", "АИРСУС" (60 A), "ABS № 1", "ABS № 2", "ВЕНТИЛЯТОР РДИ", "RR DEF", "НАГРЕВАТЕЛЬ", "PBD" , "H-LP CLN/MSB", "H-LP CLN", "ВЫПУСКНОЙ ВЫХОД № 2", "БУКСИРОВКА", "ХВОСТ", "ПАНЕЛЬ", "ПРОТИВОТУМАН", "CIG", "РАДИО №. 2", "ЭБУ-ACC", "PWR OUTLET № 1", "ДАТЧИК № 1", "ECU-IG № 1", "FR WIP", "РР НЗП", "ШАЙБА", "ОБОГРЕВАТЕЛЬ" , "СЕАТ ХТР", "№ ЭБУ-ИГ. 2", "П/СИДЕНЬЕ", "PWR", "ТИ&ТЕ", "ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ", "ЗАДНЯЯ ДВЕРЬ ПРАВАЯ", "MPX-B", "AM1" , предохранители "№ ДВЕРИ 2", "STOP", "OBD", "ТОПЛИВО ОПН", "АИРСУС" (7,5 А), "S/КРЫША", "FR DEF" и "РР противотуманные фары" |
| 4 | PBD | 30 | Задняя дверь с электроприводом |
| 5 | H-LP CLN/MSB | 30 | Очиститель фар |
| 6 | H-LP CLN | 30 | Очиститель фар |
| 7 | АБС № 1 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 8 | RR DEF | 40 | Обогрев заднего стекла |
| 9 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования, обогрев заднего стекла |
| 10 | DRL | 7.5 | Система дневных ходовых огней |
| 11 | H-LP L LWR | 15 | Левая фара (ближний свет) |
| 12 | H-LP L УПР | 15 | Левая фара (дальний свет) |
| 13 | H-LP Р УПР | 15 | Правая фара (дальний свет) |
| 14 | № ВЫХОДА ПИТАНИЯ 2 | 20 | Розетка |
| 15 | БУКСИРОВКА | 30 | Фары прицепа |
| 16 | АБС № 2 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 17 | ВЕНТИЛЯТОР РДИ | 50 | Электрический вентилятор охлаждения |
| 18 | HAZ | 15 | Сигнальные огни поворота |
| 19 | CRT | 7.5 | Автомобильная аудиосистема |
| 20 | АЛЬТ-С | 7.5 | Система зарядки |
| 21 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | HORN | 10 | Рога |
| 23 | MAIN | 40 | Система дневных ходовых огней, левая фара, правая фара, все компоненты в "H-LP R LWR", "H-LP Р УПР", "H-LP L УПР", "H-LP L LWR" и предохранители "ДРЛ" |
| 24 | AM 2 | 30 | Система запуска, все компоненты в предохранителях "ДАТЧИК № 2", "IGN" и "INJ" |
| 25 | РАДИО №. 1 | 15 | Автомобильная аудиосистема, навигационная система |
| 26 | ЭБУ-Б | 7.5 | Стеклоподъемники, мультиплексная система связи, датчики и счетчики, подсветка комбинации приборов, подсветка приборной панели, система кондиционирования воздуха, устройство открывания гаражных ворот, система входа с подсветкой, беспроводная система дистанционного управления, задняя дверь с электроприводом, система памяти положения водителя, дисплей навигационной системы, луна крыша, наклоняемое и телескопическое рулевое управление, электропривод сидений, наружное зеркало заднего вида, стеклоочистители |
| 27 | DOME | 7.5 | Датчики и счетчики, личное освещение, освещение туалетного столика, освещение дверей, освещение внутренних ручек дверей, освещение выключателя зажигания, освещение ног, освещение порогов, освещение багажного отделения, внутреннее освещение |
| 28 | TEL | 7.5 | Система Лексус Линк |
| 29 | AMP | 30 | Автомобильная аудиосистема |
| 30 | № ДВЕРИ 1 | 25 | Мультиплексная система связи |
| 31 | A/F | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 32 | EFI NO. 1 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива и все компоненты в предохранителе "EFI NO. 2" |
| 33 | H-LP R LWR | 15 | Правая фара (ближний свет) |
| 34 | EFI NO. 2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |

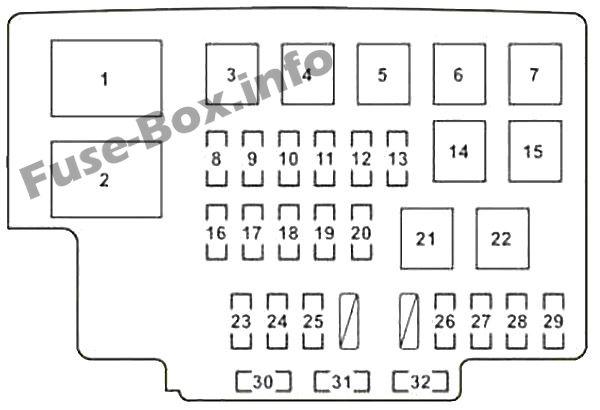

Схема блока предохранителей (RX350, 2007-2009 гг.)
| № | Name | A | Описание |
|---|---|---|---|
| 1 | АИРСУС | 60 | С пневматической подвеской с электронной модуляцией: Пневматическая подвеска с электронной модуляцией |
| 1 | ИНП-ДЖ/Б | 100 | Без пневматической подвески с электронной модуляцией: ОБОГРЕВАТЕЛЬ, ХВОСТ, ПАНЕЛЬ, противотуманные фары, CIG, РАДИО №. 2, ЭБУ-ACC, НОМЕР ВЫПУСКА ПИТАНИЯ. 1, ДАТЧИК №. 1, ECU-IG NO.1, FR WIP, РР НЗП, WIP, СЕАТ ХТР, № ЭБУ-ИГ. 2, П/СИДЕНЬЕ, PWR, ТИ&ТЕ, ЗАДНЯЯ ДВЕРЬ, ЛЕВАЯ, ЗАДНЯЯ ДВЕРЬ, ПРАВАЯ, MPX-B, AM1, ДВЕРЬ №2, СТОП, БД, ТОПЛИВНЫЙ ОТКРЫТЫЙ, АИРСУС (7,5 A), S/КРЫША, ПЕРЕДНИЙ DEF, ЗАДНИЙ ТУМАН |
| 2 | ALT | 140 | ИНП-ДЖ/Б, АИРСУС (60 А), АБС № 1, АБС НЕТ. 2, ВЕНТИЛЯТОР RDI, RR DEF, НАГРЕВАТЕЛЬ, PBD, H-LP CLN/MSB, H-LP CLN, № РОЗЕТКИ ПИТАНИЯ. 2, БУКСИРОВКА, ХВОСТ, ПАНЕЛЬ, противотуманные фары, CIG, РАДИО №. 2, ЭБУ-ACC, НОМЕР ВЫПУСКА ПИТАНИЯ. 1, ДАТЧИК №. 1, № ЭБУ-ИГ. 1, ПЕРЕДНИЙ WIP, ЗАДНИЙ WIP, ШАЙБА, ОБОГРЕВАТЕЛЬ, СИДЕНЬЕ HTR, № ЭБУ-ИГ. 2, П/СИДЕНЬЕ, PWR, CRT, ТИ&ТЕ, ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ, ЗАДНЯЯ ДВЕРЬ ПРАВАЯ, MPX-B, AM1, ДВЕРЬ №. 2, СТОП, OBD, ТОПЛИВО ОПН, АИРСУС (7,5 A), S/КРЫША, FR DEF, РР противотуманные фары |
| 3 | PBD | 30 | Задняя дверь с электроприводом |
| 4 | H- LP CLN/MSB | 30 | Очиститель фар |
| 4 | H-LP CLN | 30 | Очиститель фар |
| 5 | АБС №1 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 6 | RR DEF | 40 | Обогрев заднего стекла |
| 7 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования, обогрев заднего стекла |
| 8 | ДРЛ/ВИП-С | 7.5 | Система дневных ходовых огней |
| 9 | H-LP L LWR | 15 | Левая фара (ближний свет) |
| 10 | H-LP L УПР | 15 | Левая фара (дальний свет) |
| 11 | H-LP Р УПР | 15 | Правая фара (дальний свет) |
| 12 | БУКСИРОВКА | 30 | Фары прицепа |
| 13 | CRT | 7.5 | Аудио система |
| 14 | АБС №2 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 15 | ВЕНТИЛЯТОР РДИ | 50 | Электрические вентиляторы охлаждения |
| 16 | HAZ | 15 | Сигнальные огни поворота |
| 17 | A/F | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 18 | АЛЬТ-С | 7.5 | Система зарядки |
| 19 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | HORN | 10 | Рога |
| 21 | MAIN | 40 | Система дневных ходовых огней, левая фара, правая фара, H-LP R LWR, H-LP Р УПР, H-LP L УПР, H-LP L LWR, DRL |
| 22 | AM 2 | 30 | Система запуска, ДАТЧИК №. 2, ИГН, ИГ2 |
| 23 | РАДИО №. 1 | 15 | Аудиосистема, навигационная система |
| 24 | ЭБУ-Б | 7.5 | Стеклоподъемники, мультиплексная система связи, датчики и счетчики, подсветка комбинации приборов, подсветка приборной панели, система кондиционирования воздуха, устройство открывания гаражных ворот, система входа с подсветкой, беспроводная система дистанционного управления, задняя дверь с электроприводом, система памяти положения водителя, дисплей навигационной системы, луна крыша, наклоняемое и телескопическое рулевое управление, электропривод сидений, наружное зеркало заднего вида, стеклоочистители |
| 25 | DOME | 7.5 | Датчики и счетчики, личное освещение, освещение туалетного столика, освещение дверей, освещение внутренних ручек дверей, освещение выключателя двигателя, освещение пространства для ног, освещение царапин, освещение багажного отделения, внутреннее освещение |
| 26 | AMP | 30 | Аудио система |
| 27 | № ДВЕРИ 1 | 25 | Мультиплексная система связи |
| 28 | INJ | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 29 | EFI NO. 1 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO. 2 |
| 30 | H-LP R LWR | 15 | Правая фара (ближний свет) |
| 31 | № ВЫХОДА ПИТАНИЯ 2 | 20 | Розетка |
| 32 | EFI NO. 2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
