Предохранители и реле Lexus RX300 (XU10, 1999-2003)
Схемы относятся к указанным годам и вариантам Lexus RX300 (XU10, 1999-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lexus.
Расположение предохранителей Lexus RX 300 1999-2003 гг.
Предохранители прикуривателя (розетки) в Lexus RX300 Это предохранители № 24 «CIG» (прикуриватель) и № 26 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетки питания) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

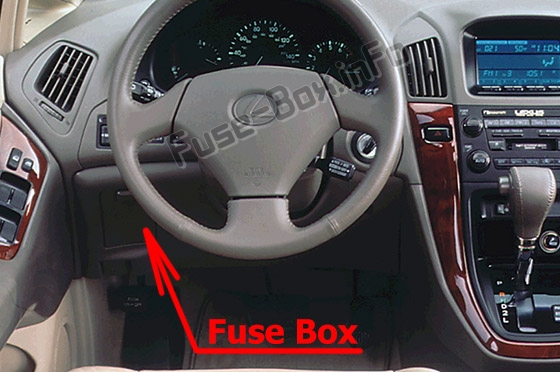

Расположение блока предохранителей
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

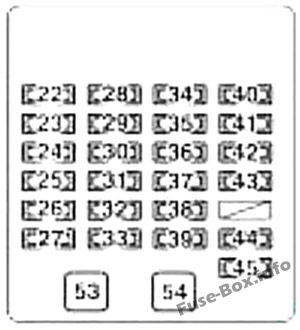

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 22 | IGN | 7.5 | Система SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 23 | РАДИО №2 | 7.5 | Аудиосистема, мультиплексный компьютер |
| 24 | CIG | 15 | Прикуриватель, Наружные зеркала заднего вида, Центральный замок |
| 25 | D ЗАДНЯЯ ДВЕРЬ | 20 | Замок задней двери, Задний электростеклоподъемник |
| 26 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 27 | противотуманные фары | 15 | Противотуманные огни |
| 28 | СРС-ИГ | 15 | система SRS |
| 29 | ЭБУ-ИГ | 15 | Телефон, Внутреннее зеркало заднего вида, Антиблокировочная система тормозов, Противобуксовочная система, Мультидисплей |
| 30 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Дворники |
| 31 | П РР ДВЕРЬ | 20 | Замок задней двери, Задний электростеклоподъемник |
| 32 | P ПЕРЕДНЯЯ ДВЕРЬ | 20 | Замок передней двери, Передний электростеклоподъемник |
| 33 | S/КРЫША | 20 | Лунная крыша |
| 34 | НАГРЕВАТЕЛЬ | 15 | Система кондиционирования воздуха |
| 35 | ИЗМЕРЯТЬ | 7.5 | Мультиплексный компьютер, индикаторы напоминания об обслуживании |
| 36 | РР НЗП | 15 | Стеклоочиститель заднего стекла |
| 37 | STOP | 20 | Стоп-сигналы, Высокий стоп-сигнал, Антиблокировочная система тормозов, Противобуксовочная система |
| 38 | OBD | 7.5 | Бортовая система диагностики |
| 39 | СЕАТ ХТР | 15 | Система обогрева сидений |
| 40 | СТАРТЕР | 7.5 | Система запуска |
| 41 | ШАЙБА | 10/20 | Шайба |
| 42 | РР противотуманные фары | 7.5 | Нет цепи |
| 43 | FR DEF | 20 | Обогрев заднего стекла и наружного зеркала заднего вида |
| 44 | TAIL | 10 | Задние фонари, Боковые габаритные огни, Освещение номерного знака, Габаритные огни |
| 45 | ПАНЕЛЬ | 7.5 | Подсветка приборной панели |
| 53 | AM1 | 40 | Система зажигания |
| 54 | СИЛА | 30 | Сиденья с электроприводом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

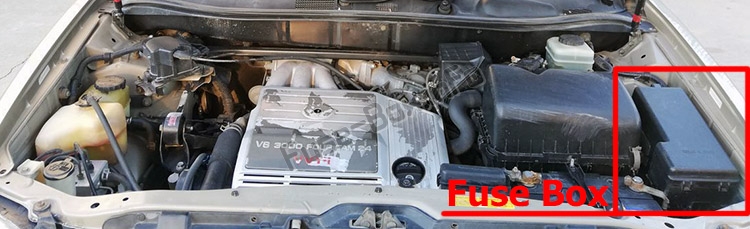

Расположение блока предохранителей
Находится в моторном отсеке (слева)

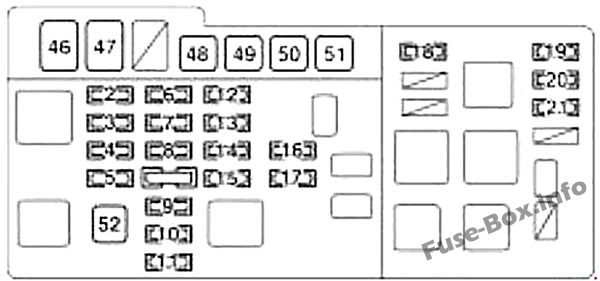

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 2 | БУКСИРОВКА | 20 | Фары прицепа |
| 3 | H-LP R LWR | 15 | Правая фара (ближний свет) |
| 4 | H-LP L LWR | 15 | Левая фара (ближний свет) |
| 5 | ОПАСНОСТЬ | 15 | Аварийные мигалки, указатели поворота |
| 6 | AM2 | 20 | Система запуска |
| 7 | TEL | 15 | телефон |
| 8 | FL ДВЕРЬ | 20 | Система дверных замков с электроприводом |
| 9 | ЗАПАСНОЙ | 7.5 | Запасной предохранитель |
| 10 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 11 | ЗАПАСНОЙ | 25 | Запасной предохранитель |
| 12 | АЛЬТ-С | 7.5 | Система зарядки |
| 13 | HORN | 10 | Противоугонная система, звуковой сигнал |
| 14 | EFI | 20 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 15 | DOME | 10 | Освещение салона, Освещение туалетного столика, Подсветка ног, Задний персональный фонарь, Приборы и счетчики, Многофункциональный дисплей |
| 16 | ЭБУ-Б | 7.5 | Мультиплексный компьютер |
| 17 | РАД №1 | 25 | Аудио система |
| 18 | АБС 3 | 7.5 | Антиблокировочная тормозная система |
| 19 | H-LP Р УПР | 15 | Правая фара (дальний свет) |
| 20 | H-LP L УПР | 15 | Левая фара (дальний свет) |
| 21 | А/Ф ХТР | 25 | Датчик состава топливовоздушной смеси |
| 46 | ABS | 60 | Антиблокировочная тормозная система |
| 47 | ALT | 140 | Система зарядки |
| 48 | RDI | 40 | Система вентилятора охлаждения |
| 49 | CDS | 40 | Система вентилятора охлаждения |
| 50 | RR DEF | 30 | Обогрев заднего стекла и наружного зеркала заднего вида |
| 51 | НАГРЕВАТЕЛЬ | 50 | воздуходувка |
| 52 | MAIN | 50 | Система запуска |

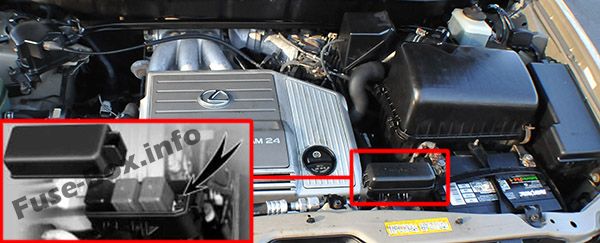

Блок реле моторного отсека
| № | Name | A | Описание |
|---|---|---|---|
| 1 | DRL | 7.5 | Система дневных ходовых огней |
