Предохранители и реле Lincoln Aviator (2025-2026)

Схемы относятся к указанным годам и вариантам Lincoln Aviator (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.



В этой статье рассматривается второе поколение Lincoln Aviator (U611), выпускаемое с 2025 года. Здесь вы найдете схемы блоков предохранителей Lincoln Aviator 2025 и 2026 годов, сведения об их расположении в автомобиле и назначении каждого предохранителя и реле.

Схемы предохранителей Lincoln Aviator 2025-2026

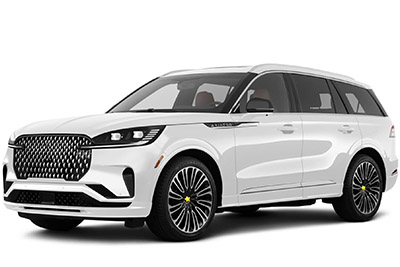

Lincoln Aviator (2025-2026)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

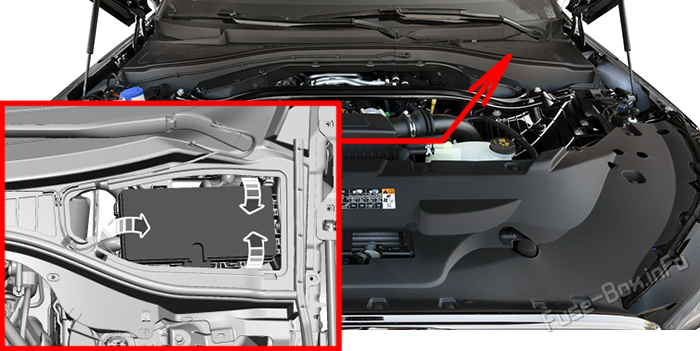

Снимите верхнюю накладку, чтобы добраться до блока, затем снимите его крышку и получите доступ к предохранителям.Location of the fuses in the engine compartment: Lincoln Aviator (2025-2026)

Схема блока предохранителей

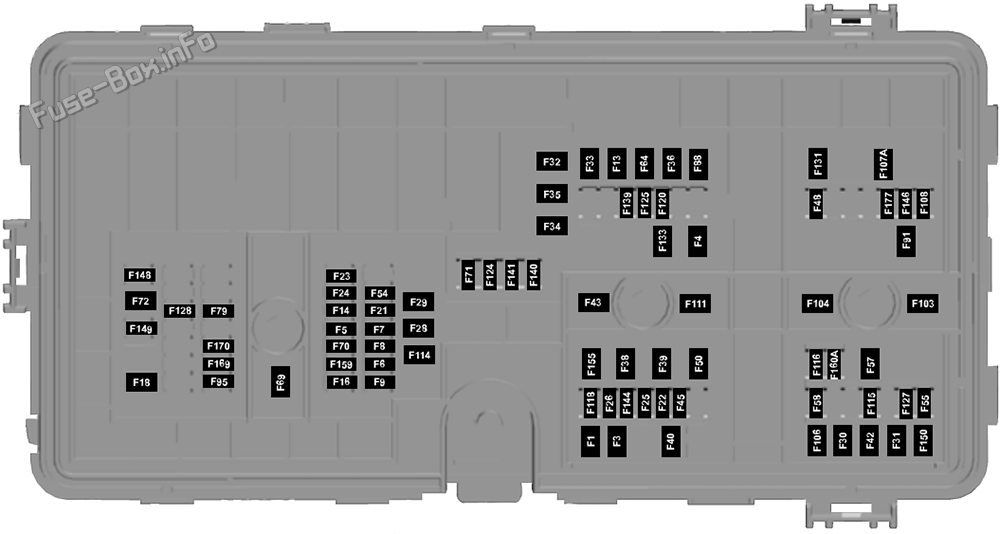

Under-hood fuse box diagram: Lincoln Aviator (2025-2026)

Назначение предохранителей в моторном отсеке
№НоминалНазначение
130AПитание модуля управления кузовом 1.
330AПитание модуля управления кузовом 2.
430AПитание топливного насоса.
55AПостоянное питание.
620AМодуль управления силовым агрегатом — питание автомобиля 1.
720AМодуль управления силовым агрегатом — питание автомобиля 2.
820AМодуль управления силовым агрегатом — питание автомобиля 3.
920AМодуль управления силовым агрегатом — питание автомобиля 4.
1340AЭлектродвигатель вентилятора.
1415AМодуль управления силовым агрегатом — вспомогательное питание автомобиля 3.
1615AОмыватель заднего стекла.
1830AВтягивающее реле стартера.
2110AНе используется (резерв).
225AСигнал RUN/START — электронный усилитель рулевого управления.
235AСигнал RUN/START — антиблокировочная система тормозов.
245AСигнал RUN/START — модуль управления силовым агрегатом.
2510AДатчик качества воздуха.
2615AПитание RUN/START — масляный насос трансмиссии.
2840AКлапаны антиблокировочной системы тормозов.
2960AНасос антиблокировочной системы тормозов.
30-Не используется.
31-Не используется.
3220AРозетка питания 1 — передний отсек.
3320AРозетка питания 2 — багажное отделение.
3420AРозетка питания 3 — основной отсек.
3520AРозетка питания 4 — задняя часть консоли.
3640AИнвертор 110 V.
3830AПередние сиденья с климат-контролем (только подогрев).
Сиденье водителя с климат-контролем (подогрев/вентиляция).
3930AСиденье пассажира с климат-контролем (подогрев/вентиляция).
4060AАудиоусилитель — система с 28 динамиками.
4230AУправление тормозами прицепа.
4340AПитание модуля управления кузовом 3.
4515AПитание RUN/START — внутренний блок распределения питания.
48-Не используется.
5040AОбогрев заднего стекла.
5420AПитание RUN/START — обогрев рулевого колеса.
5520AГабаритные огни прицепа.
5730AЗарядка аккумулятора прицепа.
5810AФонари заднего хода прицепа.
6440AМодуль управления трансмиссией.
6930AЭлектродвигатель переднего стеклоочистителя.
7010AБортовой диагностический разъём.
7115AЭлектродвигатель заднего стеклоочистителя.
7220AКлапаны пневмоподвески.
795AМодуль управления LED-фарами.
8820AЭлектродвигатель заднего вентилятора.
9120AМодуль освещения прицепа.
9515AМодуль управления гибридной силовой установкой (только FHEV).
103-Не используется.
104-Не используется.
106-Не используется.
107-Не используется.
108-Не используется.
11130AПитание модуля управления кузовом 4.
11450AНасос пневмоподвески.
11520AПитание аудиоусилителя 1 — система с 10/14 динамиками.
116-Не используется.
11830AПодогрев задних сидений.
12015AТопливные форсунки.
1245AДатчики дождя.
1255AРазъём питания USB — консоль второго ряда.
12720AПитание аудиоусилителя 2 — система с 10/14 динамиками.
1285AПодсветка эмблемы Lincoln Star.
13140AЭлектроскладывание сидений.
13315AОбогрев щёток стеклоочистителя.
1395AРазъём питания USB — задняя часть консоли.
1405AРазъём питания USB — основной отсек.
1415AРазъём питания USB — третий ряд.
14415AНе используется (резерв).
14630AМодуль управления энергией гибридной батареи (только FHEV).
14830AЛевая LED-фара.
14930AПравая LED-фара.
150-Не используется.
155-Не используется.
159-Не используется.
160-Не используется.
16910AЭлектрический насос охлаждения двигателя (только FHEV).
17010AНасос охлаждения тяговой батареи (только FHEV).
17710AЭлектродвигатель вентилятора центральной консоли.

Блок предохранителей в салоне

Расположение блока предохранителей

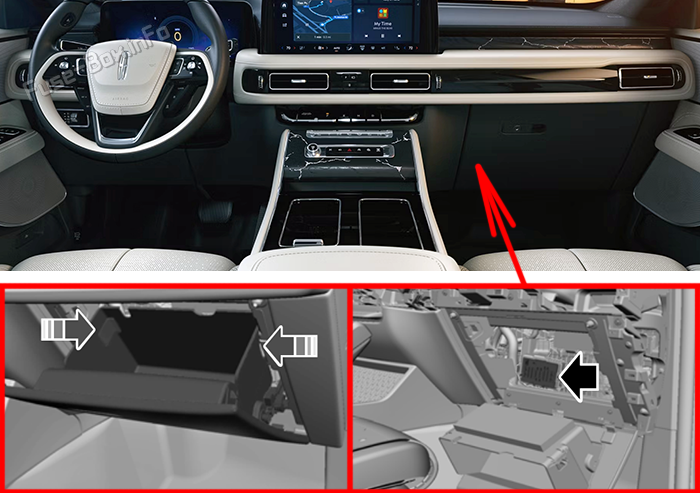

Откройте бардачок. Нажмите фиксаторы внутрь, чтобы освободить его и полностью опустить вниз.Location of the fuses in the passenger compartment: Lincoln Aviator (2025-2026)

Схема блока предохранителей

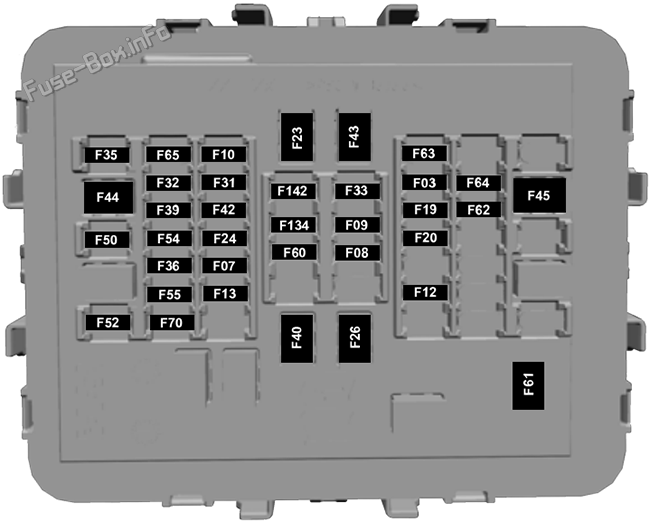

Instrument panel fuse box diagram: Lincoln Aviator (2025-2026)

Назначение предохранителей в салоне
№НоминалНазначение
37.5AМодуль беспроводной зарядки устройств.
Переключатель сиденья водителя.
Переключатель сиденья пассажира.
77.5AМодуль переключения передач.
87.5AВстроенный модем.
95AКлавиатура водителя.
Клавиатура пассажира.
Модуль управления задней аудиосистемой.
1015AМодуль многоконтурного сиденья водителя.
Модуль многоконтурного сиденья пассажира.
125AМодуль климат-контроля.
137.5AМодуль управления рулевой колонкой.
197.5AМодуль проекционного дисплея.
Модуль Bluetooth Low Energy.
205AПереключатель фар.
2360AМодуль двери водителя.
2430AСтеклянная крыша.
2660AМодуль двери пассажира.
3110AПереключатель Terrain Management.
Расширенный центральный шлюз.
Модуль радиоприёмопередатчика.
3220AРадиоприёмник.
337.5AКомбинация приборов.
3515AЦентральный дисплей.
365AНе используется (резерв).
395AМодуль электропривода двери багажника.
Камера контроля состояния водителя.
4060AНе используется (резерв).
4215AМодуль Phoenix.
Интегрированная панель управления.
4330AМодуль электропривода двери багажника.
4430AЭлектродвигатели сиденья водителя.
4530AЭлектродвигатели сиденья пассажира.
5010AСистема непрерывного управления демпфированием.
525AМодуль полного привода.
555AСалонное зеркало с автозатемнением.
6010A2025:
Стеклянная крыша.

2026: Стеклянная крыша.
Инвертор питания.
6130AНе используется (резерв).
6220AE-latch двери водителя.
6320AE-latch двери пассажира.
6420AE-latch задней двери пассажира.
6520AE-latch задней двери водителя.
7020AСистема помощи водителю.
13410AНе используется (резерв).
1425AНе используется (резерв).

Дополнительная информация: Lincoln Aviator (2025-2026)

Справочный материал по предохранителям и реле Lincoln Aviator (2025-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
