Предохранители и реле Lincoln Nautilus (2024-2026)

Схемы относятся к указанным годам и вариантам Lincoln Nautilus (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.



В статье рассмотрено второе поколение Lincoln Nautilus, выпускаемое с 2024 года. Здесь приведены схемы блоков предохранителей для Lincoln Nautilus 2024, 2025 и 2026, сведения о расположении блоков и назначении каждого предохранителя.

Схема предохранителей Lincoln Nautilus 2024-2026

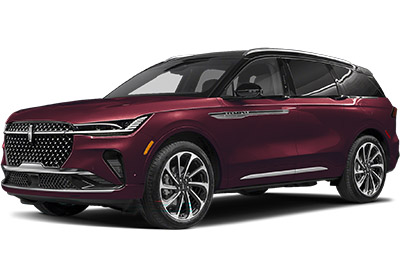

Lincoln Nautilus (2024-2026)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

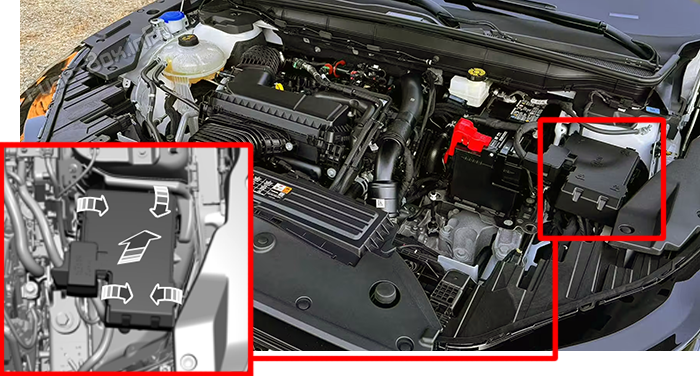

Расположение предохранителей в моторном отсеке Lincoln Nautilus (2024-2026)

Схема блока предохранителей

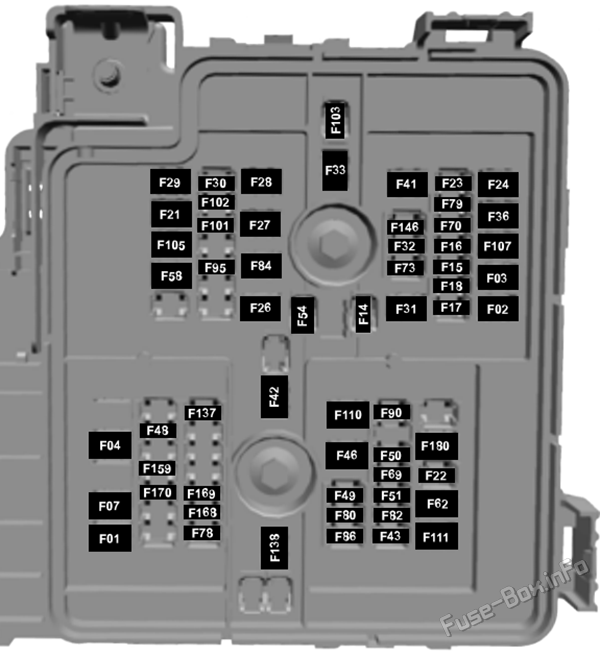

Схема блока предохранителей в моторном отсеке Lincoln Nautilus (2024-2026)

Назначение предохранителей в моторном отсеке
№НоминалЗащищаемые цепи
130AЛиния питания модуля управления кузовным оборудованием при включённом зажигании 1.
230AЛиния питания модуля управления кузовным оборудованием при включённом зажигании 2.
340AЛиния постоянного питания модуля управления кузовным оборудованием.
460AПитание системы ABS 1.
Питание системы электронной стабилизации 1.
740AПитание системы ABS 2.
Питание системы электронной стабилизации 2.
145AПостоянное питание контроллера гибридного привода (гибрид).
1515AМодуль управления силовым агрегатом.
1615AДатчики выхлопных газов.
Топливная система.
1715AМуфта компрессора кондиционера.
Жалюзи решётки радиатора.
1820AДатчики выхлопных газов после нейтрализатора.
2140A2024: электрический подогреватель охлаждающей жидкости 3.
2230A2024: правая интеллектуальная фара.

2025-2026:
Правая интеллектуальная фара.
Правый задний габаритный фонарь.
2330A2024: левая интеллектуальная фара.

2025-2026:
Левая интеллектуальная фара.
Левый задний габаритный фонарь.
2430AСтартер двигателя.
2620AТопливный насос.
2720A2024: розетка питания в багажном отделении.
2025-2026: розетка питания 1.
2820A2024:
Розетка питания центральной консоли.
Розетка питания передней консоли.

2025-2026:
Розетка питания 2.
2920A2025-2026: розетка питания 3.
305A/10A2024-2025:
Интеллектуальный зарядный порт USB Type-A.
Верхняя камера.

2026:
MCM.
3130AЭлектродвигатель стеклоочистителя ветрового стекла.
325AДатчик дождя на ветровом стекле.
3360A2024: электрический подогреватель охлаждающей жидкости 2.
3640AЛиния постоянного питания модуля управления кузовным оборудованием.
4120A2024-2025: правая выдвижная подножка.
4240AМодуль буксировки прицепа.
4320AПитание салонного блока предохранителей.
4630AУправление раздельными креслами второго ряда.
4815AАудиоусилитель 1.
4910A2024:
Питание системы ABS при включённом зажигании.
Питание системы электронной стабилизации при включённом зажигании.
Питание тормозной системы при включённом зажигании.

2025-2026:
Питание системы электронной стабилизации.
5010AПитание модуля управления силовым агрегатом при включённом зажигании.
5110AДатчик качества воздуха в салоне.
5440AОбогрев заднего стекла.
5840A2024: электрический подогреватель охлаждающей жидкости 1.
6240AЭлектродвигатель вентилятора переднего блока охлаждения.
695AПитание электроусилителя рулевого управления при включённом зажигании.
7010AПитание диагностического разъёма.
7320AЭлектродвигатель заднего стеклоочистителя.
7815A2024-2025: обогрев зоны покоя стеклоочистителей ветрового стекла.
795AМодуль управления интеллектуальными фарами.
8015AОбогрев рулевого колеса.
8210AКоммутируемое питание контроллера гибридного привода (гибрид).
8415AПитание топливных форсунок двигателя.
8610A/20A2024: электроприводы корректора фар.
2025-2026: система помощи водителю.
9015AОмыватель заднего стекла.
9510AМодуль управления гибридной силовой установкой (гибрид).
1015A/10AЗарядный порт USB 3 (правый разъём двойного порта консоли).
1025A/10AЗарядный порт USB 3 (левый разъём двойного порта консоли).
10310AВыделенный интеллектуальный зарядный порт USB 3 (консоль).
10525AМасляный насос гибридной трансмиссии.
10730AМодуль управления люком.
11020A2024-2025: левая выдвижная подножка.
11130AЭлектропривод складывания сидений второго ряда.
13715A/30AАудиоусилитель 2.
13860AЦифровой звуковой процессор. Усилитель.
14610AМодуль управления тяговой батареей (гибрид).
1595AПреобразователь высокого напряжения/12V (гибрид).
1685A2024:
Низковольтный сервисный размыкатель тяговой батареи (гибрид).

2025-2026:
Низковольтный сервисный размыкатель тяговой батареи (гибрид).
Система звукового оповещения о движении автомобиля (гибрид).
16910AНасос охлаждающей жидкости электроники E-Drive (гибрид).
17010A2024:
Насос охлаждающей жидкости тяговой батареи (гибрид).
Система звукового оповещения о движении автомобиля (гибрид).

2025-2026:
Насос охлаждающей жидкости тяговой батареи (гибрид).
18040AМодуль управления полным приводом.

Салонный блок предохранителей

Расположение блока предохранителей

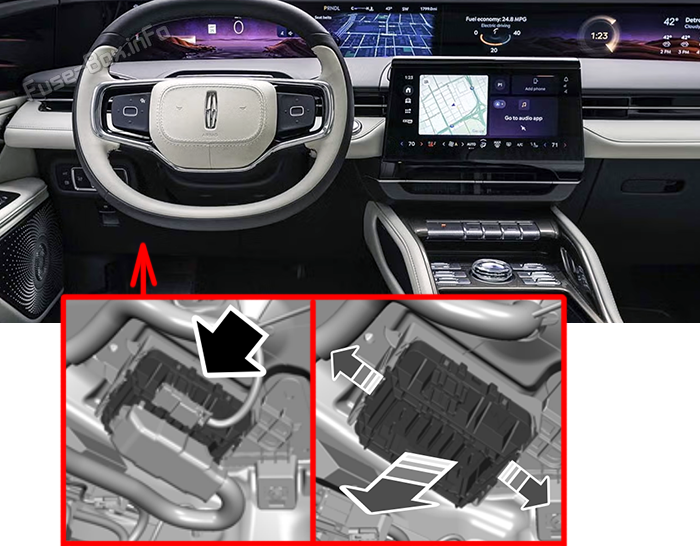

Чтобы снять панель, освободите фиксаторы с обеих сторон. Отводите их наружу только настолько, насколько необходимо для снятия панели.Расположение предохранителей в салоне Lincoln Nautilus (2024-2026)

Схема блока предохранителей

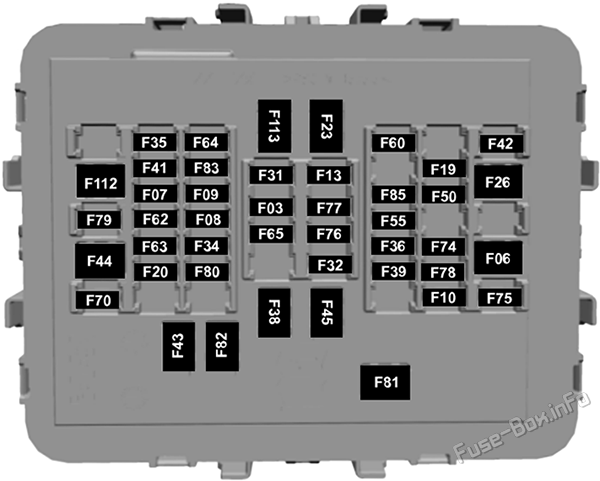

Схема салонного блока предохранителей Lincoln Nautilus (2024-2026)

Назначение предохранителей в салонном блоке
№НоминалЗащищаемые цепи
37.5AПереключатель управления сиденьем.
Модуль беспроводного управления аксессуарами.
630AКлимат-контроль сиденья водителя.
77.5AМодуль переключения передач.
87.5AМодуль телематики.
95A2024-2025:
Салонный датчик противоугонной сигнализации.
Модуль управления обогревом задних сидений.

2026:
Модуль AUX.
Модуль управления обогревом задних сидений.
1010AМассаж сиденья водителя.
137.5AМодуль рулевой колонки.
197.5AМодуль связи Bluetooth.
205AПереключатель наружного освещения.
2330AМодуль управления дверью водителя.
2630AМодуль управления дверью пассажира.
317.5A2024-2025: блок управления кондиционером.
2026: ECG.
3220AБлок голосового управления.
Центральный дисплей.
3420AМногофункциональный дисплей 2.
355AМодуль электронной оплаты проезда 1.
365AМодуль электронной оплаты проезда — питание при включённом зажигании.
Датчик частиц в воздухе салона.
3840AВысоковольтная розетка питания / преобразователь DC/AC.
395AЭлектропривод двери багажного отделения с бесконтактным открыванием.
4120AМногофункциональный дисплей 3.
4210AПриёмник дистанционного ключа системы бесключевого запуска.
4330AЭлектропривод двери багажного отделения.
4430AСиденье водителя с электроприводом.
4530AСиденье пассажира с электроприводом.
5010AУправление левым многоконтурным сиденьем.
555AЭлектрохромное зеркало заднего вида.
6010AМодуль управления люком.
6220AЭлектропривод замка двери водителя.
6320AЭлектропривод замка двери пассажира.
6420AЭлектропривод замка правой задней двери.
6520AЭлектропривод замка левой задней двери.
7020A2024-2025: модуль систем помощи водителю.
7510AЗаднее многоконтурное сиденье 2.
767.5AСистема контроля состояния водителя.
7720AБлок управления аудиосистемой.
7810AУправление дефлекторами системы кондиционирования.
7910AМногофункциональный дисплей 1.
805AМодуль ароматизации салона.
8120AМодуль управления дверью пассажира 2.
8220AМодуль управления дверью водителя 2.
835AКлавиатура водителя.
8410A2024-2025: заднее многоконтурное сиденье с электроприводом.
855AПитание системы полного привода при включённом зажигании.
11230AЛевое заднее сиденье с электроприводом.
11330AПравое заднее сиденье с электроприводом.
