Предохранители и реле Lincoln Navigator (2025-2026)
Схемы относятся к указанным годам и вариантам Lincoln Navigator (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
В статье рассмотрено пятое поколение Lincoln Navigator, выпускаемое с 2025 года. Здесь приведены схемы блоков предохранителей для Lincoln Navigator 2025 и 2026 годов, сведения о расположении блоков и назначении каждого предохранителя и реле.
Схема предохранителей Lincoln Navigator 2025-2026
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

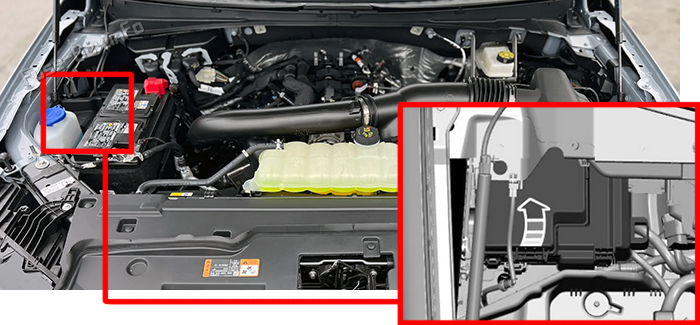

Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке. Для доступа к предохранителям снимите крышку.

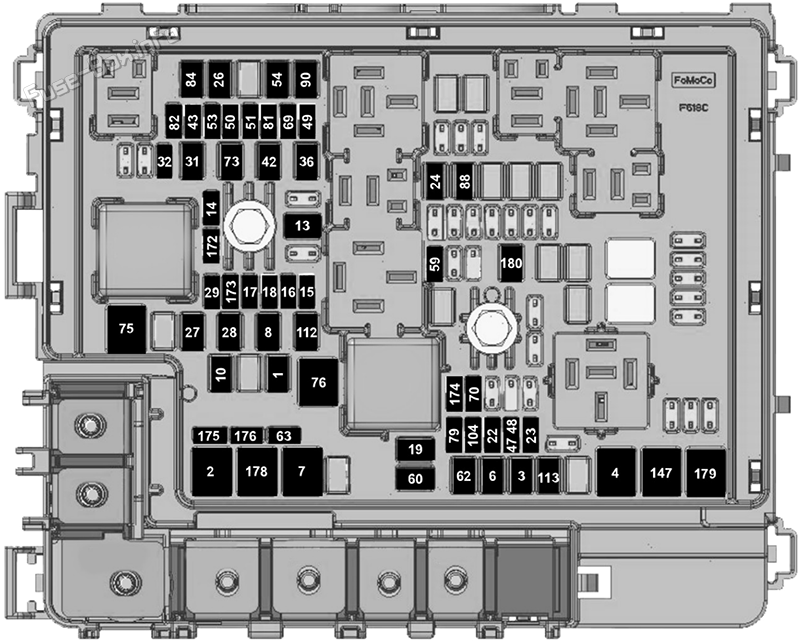

Схема блока предохранителей
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 1 | 30A | Линия питания модуля управления кузовным оборудованием при включённом зажигании 1. |
| 2 | 30A | Линия питания модуля управления кузовным оборудованием при включённом зажигании 2. |
| 3 | 30A | Линия постоянного питания модуля управления кузовным оборудованием. |
| 4 | 60A | Модуль усилителя тормозов. |
| 6 | 30A | Модуль обогрева сиденья водителя. |
| 7 | 60A | Модуль усилителя тормозов. |
| 8 | 30A | Модуль управления тормозами прицепа. |
| 10 | 25A | Модуль буксировки прицепа. |
| 13 | 40A | Модуль управления полным приводом. |
| 14 | 5A | Реле модуля управления силовым агрегатом. |
| 15 | 20A | Питание модуля управления силовым агрегатом при включённом зажигании. |
| 16 | 25A | Питание систем автомобиля 2. |
| 17 | 20A | Питание систем автомобиля 3. |
| 18 | 20A | Питание систем автомобиля 4. |
| 19 | 15A | Модуль управления трансмиссией. |
| 22 | 30A | Правая фара. |
| 23 | 30A | Левая фара. |
| 24 | 30A | Стартер. |
| 26 | 30A | Модуль управления топливным насосом. |
| 27 | 20A | Розетка питания 1. |
| 28 | 20A | Розетка питания 2. |
| 29 | 10A | Зарядный порт USB в багажном отделении. Зарядный порт USB в отсеке для устройств. |
| 31 | 30A | Электродвигатель переднего стеклоочистителя. |
| 32 | 5A | Модуль датчика дождя. |
| 36 | 30A | Линия постоянного питания модуля управления кузовным оборудованием. |
| 42 | 20A | Модуль управления тормозами прицепа. Модуль буксировки прицепа. |
| 43 | 30A | Салонный блок распределения питания. |
| 47 | 15A | Не используется (запасной). |
| 48 | 30A | Цифровой звуковой процессор. Усилитель. |
| 49 | 5A | Модуль усилителя тормозов. |
| 50 | 10A | Модуль управления силовым агрегатом. |
| 51 | 10A | Модуль датчика качества воздуха. |
| 53 | 20A | Модуль управления задними сиденьями. |
| 54 | 40A | Модуль обогрева заднего стекла. |
| 59 | 20A | Звуковой сигнал. |
| 60 | 30A | Габаритные фонари прицепа. |
| 62 | 40A | Электродвигатель вентилятора отопителя. |
| 63 | 10A | Фонарь заднего хода прицепа. |
| 69 | 5A | Усилитель рулевого управления. |
| 70 | 10A | Интеллектуальный диагностический разъём. |
| 73 | 20A | Электродвигатель заднего стеклоочистителя. |
| 75 | 50A | Электрический вентилятор охлаждения 1. |
| 76 | 50A | Электрический вентилятор охлаждения 2. |
| 79 | 5A | Модуль управления интеллектуальными фарами. |
| 81 | 10A | Салонный холодильник. |
| 82 | 5A | Салонный блок распределения питания, цепь RUN/START. |
| 84 | 15A | Топливные форсунки. |
| 88 | 40A | Электродвигатель заднего вентилятора отопителя. |
| 90 | 20A | Электродвигатель омывателя ветрового стекла. |
| 104 | 5A | Подсветка эмблемы марки. |
| 112 | 30A | Электродвигатель левого сиденья второго ряда. |
| 113 | 30A | Электродвигатель правого сиденья второго ряда. |
| 147 | 40A | Вентилятор интеркулера. |
| 172 | 5A | Фоновая подсветка салона. |
| 173 | 15A | Зарядный порт USB сиденья водителя. Зарядный порт USB пассажирского сиденья. |
| 174 | 15A | Развлекательная система для задних пассажиров. |
| 175 | 5A | Левый габаритный фонарь на крыше. |
| 176 | 5A | Правый габаритный фонарь на крыше. |
| 178 | 60A | Модуль двери водителя. |
| 179 | 60A | Модуль двери пассажира. |
| 180 | 30A | Модуль обогрева сиденья пассажира. |
Салонный блок предохранителей
Салонный блок предохранителей

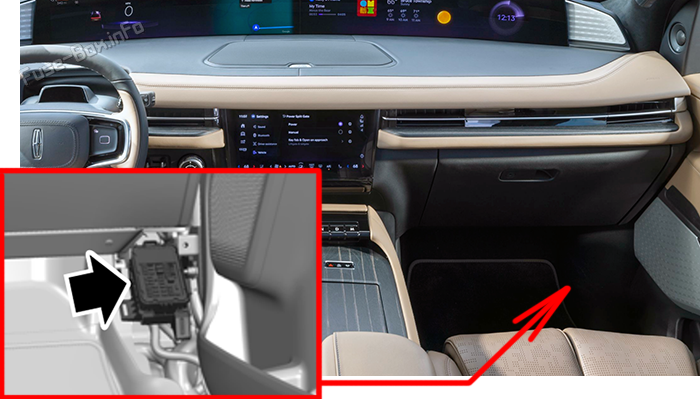

Расположение блока предохранителей
Салонный блок предохранителей расположен в пространстве для ног. Для доступа к нему обратитесь к официальному дилеру.

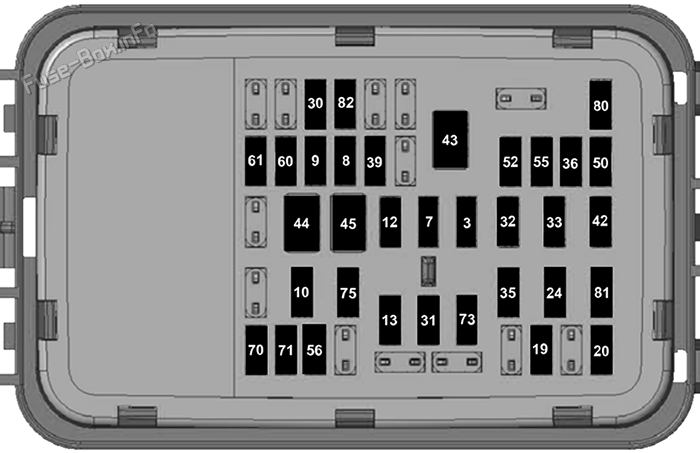

Схема блока предохранителей
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 3 | 7.5A | Модуль управления беспроводной зарядкой. |
| 7 | 10A | Модуль переключения передач. |
| 8 | 7.5A | Модуль телематики. |
| 9 | 5A | Модуль задней климатической установки. Клавиатура. |
| 10 | 20A | Модуль переднего многоконтурного сиденья. |
| 12 | 15A | Модуль климат-контроля. |
| 13 | 7.5A | Модуль управления рулевого колеса. |
| 19 | 5A | Модуль Bluetooth Low Energy. |
| 20 | 5A | Модуль управления фарами. |
| 24 | 30A | Модуль управления панорамной крышей. |
| 30 | 15A | Зарядный порт USB 3. Зарядный порт USB 4. |
| 31 | 10A | Центральный шлюзовой модуль. Шлюзовой модуль системы управления режимами движения. Установленный на крыше приёмник дистанционного управления. |
| 32 | 20A | Модуль управления аудиосистемой. |
| 33 | 20A | Модуль управления комбинацией приборов. |
| 35 | 10A | Модуль управления центральной консолью. Модуль ароматизации салона. Дисплей центральной панели. |
| 36 | 5A | Датчик частиц в воздухе салона. |
| 39 | 5A | Модуль системы контроля состояния водителя. |
| 42 | 20A | Интегрированная панель управления. Модуль голосового управления. |
| 43 | 50A | Модуль управления электроприводом двухсекционной двери багажного отделения. |
| 44 | 30A | Электродвигатель переднего сиденья водителя. |
| 45 | 30A | Электродвигатель переднего пассажирского сиденья. |
| 50 | 7.5A | Двухсекционная дверь багажного отделения. |
| 52 | 5A | Выключатель тормозов прицепа. |
| 55 | 15A | Электрохромное зеркало заднего вида. |
| 56 | 10A | Переключатель стеклоподъёмника двери водителя. |
| 60 | 10A | Панорамная крыша. Развлекательная система для задних пассажиров. |
| 61 | 5A | Переключатель сдвижной центральной консоли. |
| 70 | 20A | Модуль управления системой помощи водителю. |
| 73 | 7.5A | Модуль управления беспроводной зарядкой. |
| 75 | 20A | Модуль заднего многоконтурного сиденья. |
| 80 | 15A | Модуль управления рулевого колеса. |
| 81 | 30A | Электродвигатель сдвижной центральной консоли. |
| 82 | 10A | Мультимедийный разъём. |
Дополнительная информация: Lincoln Navigator (2025-2026)
Справочный материал по предохранителям и реле Lincoln Navigator (2025-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
