Предохранители и реле Lincoln Aviator (UN152, 2003-2005)
Схемы относятся к указанным годам и вариантам Lincoln Aviator (UN152, 2003-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Aviator 2003-2005 гг.
Предохранители прикуривателя (розетка) являются предохранитель № 16 (2003–2004 гг.: прикуриватель) в блоке предохранителей панели приборов и предохранители № 3 (2005 г.: прикуриватель), № 16 (разъем питания № 3), № 25 (разъем питания № 1) и № 28 (разъем питания №2) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

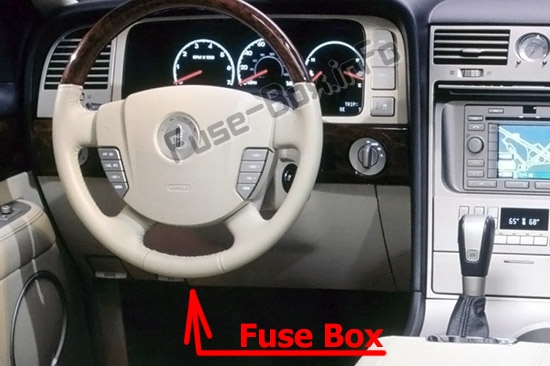

Панель предохранителей расположена под панелью приборов слева от рулевой колонки.
Реле расположены на обратной стороне панели предохранителей в салоне. Чтобы получить доступ к реле, необходимо снять панель предохранителей.

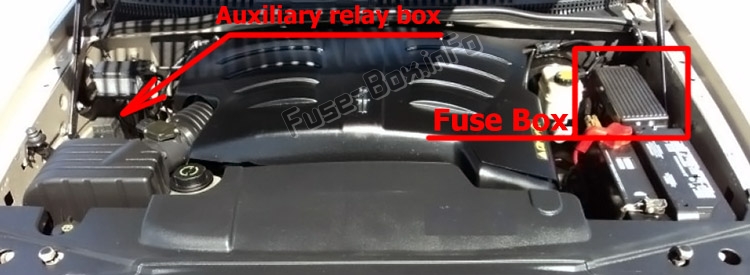

Моторного отсека
Задний релейный блок
Блок реле расположен на панели обшивки задней четверти со стороны пассажира. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого релейного блока.
Схемы блока предохранителей
Схемы блока предохранителей
2003

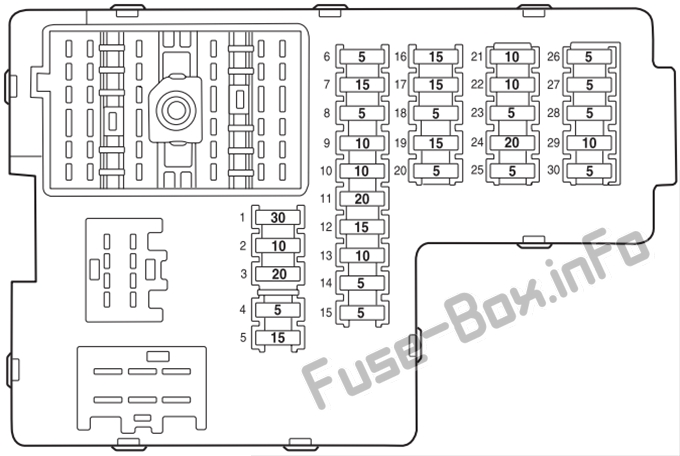

Приборная доска
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Люк, переключатель сиденья водителя |
| 2 | 10A | Модуль VAPS, модуль сиденья с памятью, модуль безопасности кузова, TPMS |
| 3 | 20A | Радио, Навигация |
| 4 | 5A | Модуль переднего стеклоочистителя |
| 5 | 15A | Реле мигалки (поворот/опасность) |
| 6 | 5A | Антенна с электроприводом, Радио, Мотор люка, Мотор стеклоподъемника водителя, Навигация |
| 7 | 15A | Обогрев зеркал, модуль DEATC |
| 8 | 5A | Модуль дневных ходовых огней (ДХО) |
| 9 | 10A | Фонари заднего хода (ДТРС) |
| 10 | 10A | Обмотка реле подсветки с подогревом, модули сидений с климат-контролем, вспомогательный исполнительный механизм смешивания/режима температуры кондиционера, контакт реле муфты кондиционера |
| 11 | 20A | Не используется (запасной) |
| 12 | 15A | Модуль ограничений |
| 13 | 10A | Блокировка переключения тормозов |
| 14 | 5A | Угловые лампы |
| 15 | 5A | Комбинация приборов, модуль заднего стеклоочистителя, TPMS |
| 16 | 15A | Прикуриватель, БД II, катушка и контакты реле открытия подъемной двери |
| 17 | 15A | Катушка вспомогательного реле с задержкой, катушка и контакты реле энергосбережения |
| 18 | 5A | Не используется (запасной) |
| 19 | 15A | Насос омывателя |
| 20 | 5A | Переключатель, часы, переключатель зеркал с электроприводом, DVD |
| 21 | 10A | Датчик тормозного давления (ABS), переключатель IVD, реле мигания |
| 22 | 10A | Модуль АБС |
| 23 | 5A | Датчик солнечной нагрузки/автолампы (светодиод приемопередатчика SecuriLock) |
| 24 | 20A | Сабвуфер, Навигация |
| 25 | 5A | Катушка реле лампы лужи, катушка реле заряда латы прицепа |
| 26 | 5A | Приемопередатчик SecuriLock |
| 27 | 5A | Задний парктроник, модуль VAPS |
| 28 | 5A | Радио, Навигация |
| 29 | 10A | DTRS, подача на предохранитель 28 |
| 30 | 5A | Комбинация приборов, модуль компаса, катушка реле дополнительного кондиционера |

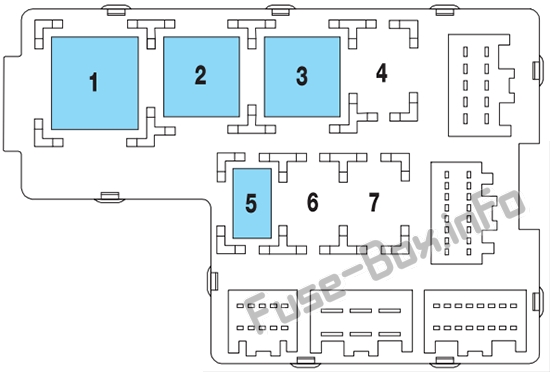

Реле
| Реле № | Описание |
|---|---|
| 1 | Реле мигалки |
| 2 | Реле подсветки с подогревом |
| 3 | Дополнительное реле с задержкой |
| 4 | Open |
| 5 | Реле энергосбережения |
| 6 | Open |
| 7 | Open |

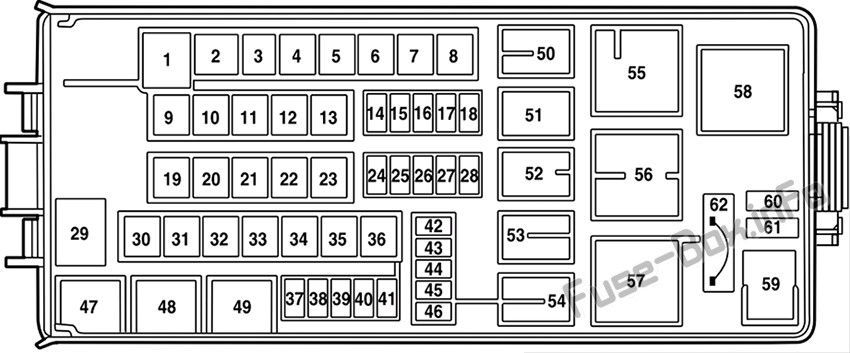

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60A | PJB |
| 2 | 30A | Дверные замки (БСМ) |
| 3 | — | Не используется |
| 4 | 40A | Обогрев подсветки/зеркал |
| 5 | 40A | Модуль антиблокировочной тормозной системы (ABS) (насос) |
| 6 | 60A | Аксессуар с задержкой |
| 7 | 20A | ДХО модуль |
| 8 | 20A | Электрический вентилятор охлаждения |
| 9 | 20A | Переключатель фар |
| 10 | 30A | Модуль АБС (клапаны) |
| 11 | 40A | Контакты реле PTEC |
| 12 | 50A | Реле зажигания/стартера |
| 13 | 40A | Реле буксировки прицепа |
| 14 | 15 A | Питание стоп-сигнала |
| 15 | 10A | Поддерживающая мощность (PTEC/кластер/DEATC) |
| 16 | 20A | Точка питания №3 |
| 17 | 20A | Модуль заднего стеклоочистителя |
| 18 | 20A | модуль 4x4 |
| 19 | 30A | Мотор стеклоподъемника водителя |
| 20 | 30A | Электрические тормоза прицепа |
| 21 | 30A | Модуль сиденья с памятью |
| 22 | 20A | Основные наружные лампы (фары ближнего и дальнего света, противотуманные фары) |
| 23 | 30A | Замок зажигания |
| 24 | 20A | Реле звукового сигнала |
| 25 | 20A | Точка питания №1 |
| 26 | 20A | Контакты реле топливного насоса |
| 27 | 20A | Буксировочные фонари прицепа |
| 28 | 20A | Точка питания №2 |
| 29 | 60A | PJB |
| 30 | 30A | Модуль переднего стеклоочистителя |
| 31 | 30A | Модули сидений с климат-контролем |
| 32 | 30A | Переключатель пассажирского сиденья |
| 33 | 30A | Вспомогательный двигатель вентилятора |
| 34 | 20A | Правое HID-реле |
| 35 | 20A | Левое HID-реле |
| 36 | 40A | Двигатель вентилятора |
| 37 | 15 A | Реле муфты кондиционера, TXV, трансмиссия, контроль скорости |
| 38 | 15 A | HEGO, VMV, вентиляция адсорбера, IMCC-LSRC, PCV с подогревом, модуль EGR |
| 39 | 15 A | Форсунки |
| 40 | 15 A | PTEC, датчик массового расхода воздуха (MAF), реле топливного насоса |
| 41 | 25A | Катушка на вилке, реле PTEC |
| 42 | 10A | Правый ближний свет (галоген) |
| 43 | 10A | Левый ближний свет (галоген) |
| 44 | 15 A | Реле противотуманных фар |
| 45 | 2A | Реле тормозного давления |
| 46 | 20A | Дальний свет |
| 47 | — | Реле звукового сигнала |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Реле муфты кондиционера |
| 53 | — | Реле правого поворота буксировки прицепа |
| 54 | — | Реле левого поворота прицепа |
| 55 | — | Реле электровентилятора |
| 56 | — | Реле стартера |
| 57 | — | Реле ПТЭК |
| 58 | — | Реле зажигания |
| 59 | — | Реле включения тормоза водителя |
| 60 | — | диод ПКМ |
| 61 | — | Диод муфты кондиционера |
| 62 | 30A | Электрические стеклоподъемники (автоматический выключатель) |

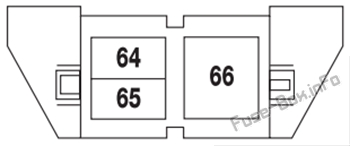

Вспомогательный релейный блок
| Реле № | Описание |
|---|---|
| 64 | Правое HID-реле |
| 65 | Левое HID-реле |
| 66 | Реле ЭДО |

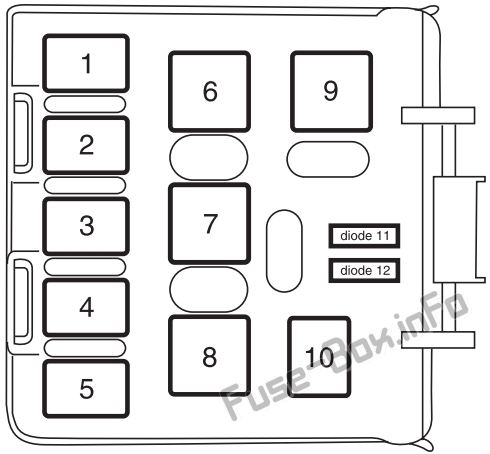

Задний релейный блок
| Реле № | Описание |
|---|---|
| 1 | Соленоид открывания двери багажного отделения |
| 2 | Open |
| 3 | Open |
| 4 | Фонари заднего хода прицепа |
| 5 | Open |
| 6 | Open |
| 7 | Зарядка аккумуляторной батареи прицепа |
| 8 | Парковочные фонари для прицепа |
| 9 | Open |
| 10 | 2003: Лампы-лужи 2004-2005: Открытый |
| Диод 11 | Open |
| Диод 12 | Open |
2004

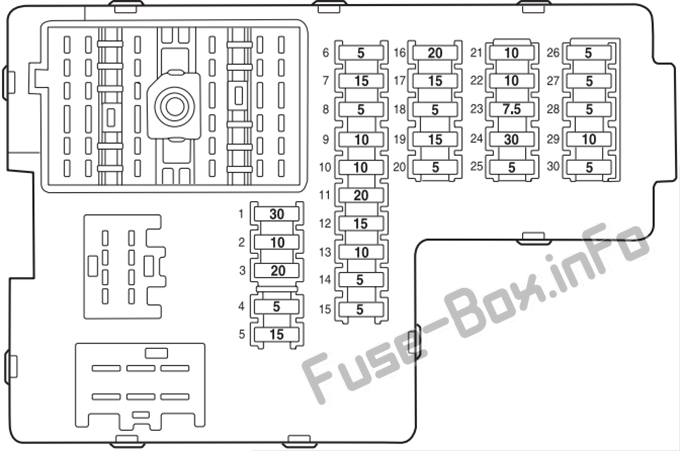

Приборная доска
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Мотор люка, поясничный переключатель сиденья водителя |
| 2 | 10A | Модуль VAPS, модуль сиденья с памятью, модуль защиты кузова, система контроля давления в шинах (TPMS), датчик солнечной нагрузки/автоматической лампы (светодиод SecuriLock) |
| 3 | 20A | Радио, Навигационная система |
| 4 | 5A | Модуль переднего стеклоочистителя |
| 5 | 15A | Реле мигалки (поворот/опасность) |
| 6 | 5A | Электронный скрытый антенный модуль (EHAM) (антенный усилитель), радио, мотор люка, мотор стеклоподъемника водителя, навигация |
| 7 | 15A | Обогрев зеркал, модуль DEATC |
| 8 | 5A | Модуль дневных ходовых огней (DRL), клапан PCV с подогревом |
| 9 | 10A | Фонари заднего хода (ДТРС), Электрохроматическое зеркало |
| 10 | 10A | Обмотка реле подсветки с подогревом, модули сидений с климат-контролем, вспомогательный исполнительный механизм смешивания/режима температуры кондиционера, контакт реле муфты кондиционера |
| 11 | 20A | Не используется (запасной) |
| 12 | 15A | Модуль ограничений |
| 13 | 10A | Блокировка переключения тормозов |
| 14 | 5A | Не используется (запасной) |
| 15 | 5A | Комбинация приборов, модуль заднего стеклоочистителя, TPMS |
| 16 | 20A | Прикуриватель, БД II |
| 17 | 15A | Катушка вспомогательного реле с задержкой, катушка и контакты реле энергосбережения |
| 18 | 5A | Не используется (запасной) |
| 19 | 15A | Насос омывателя |
| 20 | 5A | Переключатель, часы, переключатель зеркал с электроприводом, DVD |
| 21 | 10A | Датчик тормозного давления (ABS), переключатель IVD, реле мигания |
| 22 | 10A | Модуль АБС |
| 23 | 7.5A | Катушка и контакты реле открывания двери багажного отделения |
| 24 | 30A | Сабвуфер, Навигация |
| 25 | 5A | Катушка реле заряда аккумуляторной батареи прицепа |
| 26 | 5A | Приемопередатчик SecuriLock |
| 27 | 5A | Задний парктроник, модуль VAPS |
| 28 | 5A | Радио, Навигация |
| 29 | 10A | DTRS, подача на предохранитель 28 |
| 30 | 5A | Комбинация приборов, модуль компаса, катушка реле дополнительного кондиционера |
Реле
| Реле № | Описание |
|---|---|
| 1 | Реле мигалки |
| 2 | Реле подсветки с подогревом |
| 3 | Дополнительное реле с задержкой |
| 4 | Open |
| 5 | Реле энергосбережения |
| 6 | Open |
| 7 | Open |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60A | Распределительная коробка питания (PJB) |
| 2 | 30A | Дверные замки (БСМ) |
| 3 | — | Не используется |
| 4 | 40 A | Обогрев подсветки/зеркал |
| 5 | 40 A | Модуль антиблокировочной тормозной системы (ABS) (насос) |
| 6 | 60A | Аксессуар с задержкой |
| 7 | 20A | Модуль дневных ходовых огней (ДХО) |
| 8 | 20A | Электрический вентилятор охлаждения |
| 9 | 20A | Переключатель фар |
| 10 | 30A | Модуль АБС (клапаны) |
| 11 | 40A | Контакты реле PTEC |
| 12 | 50A | Реле зажигания/стартера |
| 13 | 40 A | Реле буксировки прицепа |
| 14 | 15 A | Питание стоп-сигнала |
| 15 | 10A | Поддерживающая мощность (PTEC/кластер/DEATC) |
| 16 | 20A | Точка питания №3 |
| 17 | 20A | Модуль заднего стеклоочистителя |
| 18 | 20A | модуль 4x4 |
| 19 | 30A | Мотор стеклоподъемника водителя |
| 20 | 30A | Электрические тормоза прицепа |
| 21 | 30A | Модуль сиденья с памятью |
| 22 | 20A | Основные наружные лампы (фары ближнего и дальнего света, противотуманные фары) |
| 23 | 30A | Замок зажигания |
| 24 | 20A | Реле звукового сигнала |
| 25 | 20A | Точка питания №1 |
| 26 | 20A | Контакты реле топливного насоса |
| 27 | 20A | Буксировочные фонари прицепа |
| 28 | 20A | Точка питания №2 |
| 29 | 60A | PJB |
| 30 | 30A | Модуль переднего стеклоочистителя |
| 31 | 30A | Модули сидений с климат-контролем |
| 32 | 30A | Переключатель пассажирского сиденья |
| 33 | 30A | Вспомогательный двигатель вентилятора |
| 34 | 20A | Правое HID-реле |
| 35 | 20A | Левое HID-реле |
| 36 | 40 A | Двигатель вентилятора |
| 37 | 15 A | Реле муфты кондиционера, TXV, трансмиссия, контроль скорости |
| 38 | 15 A | HEGO, VMV, вентиляция адсорбера, IMCC-LSRC, модуль EGR |
| 39 | 15 A | Форсунки |
| 40 | 15 A | PTEC, датчик массового расхода воздуха (MAF), реле топливного насоса |
| 41 | 25A | Катушка на вилке, реле PTEC |
| 42 | 10A | Правый ближний свет (галоген) |
| 43 | 10A | Левый ближний свет (галоген) |
| 44 | 2A | Клапан PCV с подогревом (только с ДХО) |
| 45 | 2A | Реле тормозного давления |
| 46 | 20A | Дальний свет/Противотуманные фары |
| 47 | — | Реле звукового сигнала |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Реле муфты кондиционера |
| 53 | — | Реле правого поворота буксировки прицепа |
| 54 | — | Реле левого поворота прицепа |
| 55 | — | Реле электровентилятора |
| 56 | — | Реле стартера |
| 57 | — | Реле ПТЭК |
| 58 | — | Реле зажигания |
| 59 | — | Реле включения тормоза водителя |
| 60 | — | диод ПКМ |
| 61 | — | Диод муфты кондиционера |
| 62 | 30A | Электрические стеклоподъемники (автоматический выключатель) |

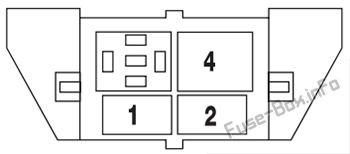

Вспомогательный релейный блок
| Реле № | Описание |
|---|---|
| 1 | Левое реле HID (1/2 ISO) |
| 2 | Правое реле HID (1/2 ISO) |
| 3 | Open |
| 4 | Реле EDF (полный ISO) |
Задний релейный блок
| Реле № | Описание |
|---|---|
| 1 | Соленоид открывания двери багажного отделения |
| 2 | Open |
| 3 | Open |
| 4 | Фонари заднего хода прицепа |
| 5 | Open |
| 6 | Open |
| 7 | Зарядка аккумуляторной батареи прицепа |
| 8 | Парковочные фонари для прицепа |
| 9 | Open |
| 10 | 2003: Лампы-лужи 2004-2005: Открытый |
| Диод 11 | Open |
| Диод 12 | Open |
2005
Приборная доска
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Электродвигатель люка, переключатель сиденья водителя, поясничный подпор сиденья водителя |
| 2 | 10A | Модуль VAPS, модуль сиденья с памятью, модуль защиты кузова, система контроля давления в шинах (TPMS), светодиодный индикатор SecuriLock |
| 3 | 20A | Радио, Навигационный модуль |
| 4 | 5A | Модуль переднего стеклоочистителя |
| 5 | 15A | Реле мигалки (поворот/опасность) |
| 6 | 5A | Электронный скрытый антенный модуль (EHAM) (антенный усилитель), радио, мотор люка, мотор стеклоподъемника водителя, навигационный модуль и микрофон |
| 7 | 15A | Обогрев зеркал, модуль DEATC |
| 8 | 5A | Модуль дневных ходовых огней (DRL), клапан PCV с подогревом |
| 9 | 10A | Фонари заднего хода (ДТРС), Электрохроматическое зеркало |
| 10 | 10A | Обмотка реле подсветки с подогревом, модули сидений с климат-контролем, вспомогательный исполнительный механизм смешивания/режима температуры кондиционера, контакт реле муфты кондиционера |
| 11 | 20A | Не используется (запасной) |
| 12 | 15A | Модуль ограничений |
| 13 | 10A | Блокировка переключения тормозов |
| 14 | 5A | Не используется (запасной) |
| 15 | 5A | Комбинация приборов, модуль заднего стеклоочистителя, TPMS |
| 16 | 15A | БД II |
| 17 | 15A | Катушка вспомогательного реле с задержкой, катушка реле энергосбережения и контакт |
| 18 | 5A | Не используется (запасной) |
| 19 | 15A | Насос омывателя |
| 20 | 5A | Переключатель, часы, переключатель зеркал с электроприводом, DVD |
| 21 | 10A | Датчик тормозного давления (ABS), переключатель RSC, реле мигания |
| 22 | 10A | Модуль ABS/RSC |
| 23 | 7.5A | Катушка и контакт реле открывания двери багажного отделения |
| 24 | 30A | Сабвуфер, Навигационный усилитель |
| 25 | 5A | Катушка реле заряда аккумуляторной батареи прицепа |
| 26 | 5A | Приемопередатчик SecuriLock |
| 27 | 5A | Задний парктроник, модуль VAPS |
| 28 | 5A | Радио, Навигация |
| 29 | 10A | DTRS, подача на предохранитель 28 |
| 30 | 5A | Комбинация приборов, модуль компаса, катушка реле дополнительного кондиционера |
Реле
| Реле № | Описание |
|---|---|
| 1 | Реле мигалки |
| 2 | Реле подсветки с подогревом |
| 3 | Дополнительное реле с задержкой |
| 4 | Open |
| 5 | Реле энергосбережения |
| 6 | Open |
| 7 | Open |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60A | Распределительная коробка питания (PJB) |
| 2 | 30A | Дверные замки (БСМ) |
| 3 | 20A | Зажигалка |
| 4 | 40 A | Бэклайт/зеркала с подогревом |
| 5 | 40 A | Модуль антиблокировочной тормозной системы (ABS)/контроля устойчивости к крену (RSC) (насос) |
| 6 | 60A | Аксессуар с задержкой |
| 7 | 20A | Модуль дневных ходовых огней (ДХО) |
| 8 | 20A | Электрический вентилятор охлаждения |
| 9 | 20A | Переключатель фар |
| 10 | 30A | Модуль ABS/RSC (клапаны) |
| 11 | 40 A | Контакты реле PTEC |
| 12 | 50A | Реле зажигания/стартера |
| 13 | 40 A | Реле буксировки прицепа |
| 14 | 15 A | Питание стоп-сигнала |
| 15 | 10A | Поддерживающая мощность (PTEC/кластер/DEATC), подсветка |
| 16 | 20A | Точка питания №3 |
| 17 | 20A | Модуль заднего стеклоочистителя |
| 18 | 20A | модуль 4x4 |
| 19 | 30A | Мотор стеклоподъемника водителя |
| 20 | 30A | Электрический тормозной модуль прицепа |
| 21 | 30A | Модуль сиденья с памятью |
| 22 | 20A | Основные наружные лампы (фары ближнего и дальнего света, противотуманные фары) |
| 23 | 30A | Замок зажигания |
| 24 | 20A | Реле звукового сигнала |
| 25 | 20A | Точка питания №1 |
| 26 | 20A | Контакты реле топливного насоса |
| 27 | 20A | Реле буксировки прицепа |
| 28 | 20A | Точка питания №2 |
| 29 | 60A | PJB |
| 30 | 30A | Модуль переднего стеклоочистителя |
| 31 | 30A | Модули сидений с климат-контролем |
| 32 | 30A | Переключатель пассажирского сиденья |
| 33 | 30A | Вспомогательный двигатель вентилятора |
| 34 | 20A | Правое HID-реле |
| 35 | 20A | Левое HID-реле |
| 36 | 40 A | Двигатель вентилятора |
| 37 | 15 A | Реле муфты кондиционера, TXV, трансмиссия, контроль скорости |
| 38 | 15 A | HEGO, VMV, вентиляция адсорбера, IMCC-LSRC, модуль EGR |
| 39 | 15 A | Форсунки, регулятор холостого хода |
| 40 | 15 A | PTEC, датчик массового расхода воздуха (MAF), реле топливного насоса |
| 41 | 25A | Катушка на вилке, диод/реле PTEC |
| 42 | 10A | Правый ближний свет (галоген) |
| 43 | 10A | Левый ближний свет (галоген) |
| 44 | 2A | Клапан PCV с подогревом (только с ДХО) |
| 45 | — | Не используется |
| 46 | 20A | Дальний свет/Противотуманные фары |
| 47 | — | Реле звукового сигнала |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Реле муфты кондиционера |
| 53 | — | Реле правого поворота буксировки прицепа |
| 54 | — | Реле левого поворота прицепа |
| 55 | — | Реле электровентилятора |
| 56 | — | Реле стартера |
| 57 | — | Реле ПТЭК |
| 58 | — | Реле зажигания |
| 59 | — | Не используется |
| 60 | — | диод ПКМ |
| 61 | — | Диод муфты кондиционера |
| 62 | 30A | Электрические стеклоподъемники, Люк, Аудиосистема (аксессуар с задержкой) (автоматический выключатель) |
Вспомогательный релейный блок
| Реле № | Описание |
|---|---|
| 1 | Левое реле HID (1/2 ISO) |
| 2 | Правое реле HID (1/2 ISO) |
| 3 | Open |
| 4 | Реле EDF (полный ISO) |
Задний релейный блок
| Реле № | Описание |
|---|---|
| 1 | Соленоид открывания двери багажного отделения |
| 2 | Open |
| 3 | Open |
| 4 | Фонари заднего хода прицепа |
| 5 | Open |
| 6 | Open |
| 7 | Зарядка аккумуляторной батареи прицепа |
| 8 | Парковочные фонари для прицепа |
| 9 | Open |
| 10 | 2003: Лампы-лужи 2004-2005: Открытый |
| Диод 11 | Open |
| Диод 12 | Open |
