Предохранители и реле Lincoln Aviator (U611, 2020-…)

Схемы относятся к указанным годам и вариантам Lincoln Aviator (U611, 2020-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Расположение предохранителей Lincoln Aviator 2020-…

Расположение предохранителей Lincoln Aviator 2020-…

Предохранители прикуривателя (розетка) в Lincoln Aviator Это предохранители № 33 (разъем питания в задней части грузового отсека) и № 34 (разъем питания на главной консоли) в блоке предохранителей моторного отсека.

Блок предохранителей в салоне

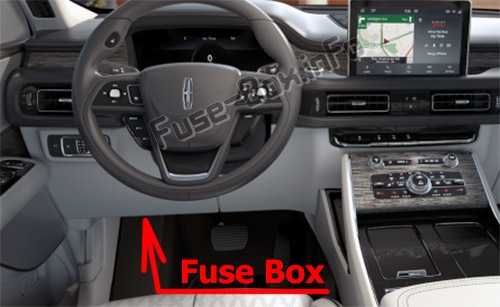

Расположение блока предохранителей

Панель предохранителей расположена под панелью приборов слева от рулевой колонки.Расположение блока предохранителей

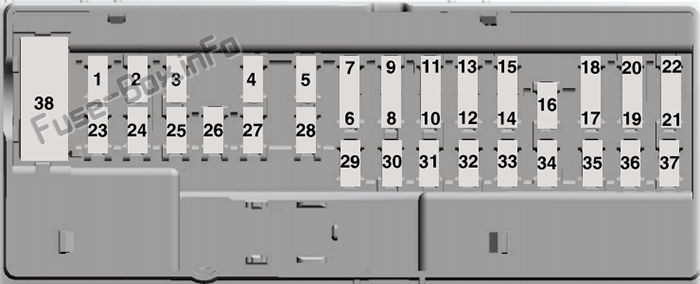

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне (2020)
№Номинал, АмперЗащищенный компонент
1—Не используется.
210AЛюк.
eCall.
Модуль блока управления телематики.
Инвертор.
Блок переключателей двери водителя.
37,5 АПереключатель сиденья с памятью.
Беспроводной модуль зарядного устройства.
Переключатели сиденья.
420AНе использовался (запасной).
5—Не используется.
610AНе используется.
710AМощность интеллектуального разъема канала передачи данных.
85AМодуль блока управления телематики.
Модуль управления задней подъемной дверью без помощи рук.
Модуль задней двери с электроприводом.
95AКомбинированный сенсорный модуль.
Клавиатурный переключатель.
Задний климат-контроль.
10—Не используется.
11—Не используется.
127,5 АДистанционный модуль климат-контроля.
Модуль переключения передач.
137.5AМодуль управления рулевой колонкой.
Интерфейсный модуль коммутатора А.
Интеллектуальный разъем для передачи данных.
Приборный щиток.
1415AНе использовался (запасной).
1515AСИНХР.
Электронная финишная панель.
16—Не используется.
177,5 АМодуль управления фарами.
187,5 АНе использовался (запасной).
195AПереключатель фар.
Кнопочный выключатель зажигания.
205AМодуль блока управления телематики.
eCall.
Модуль Bluetooth с низким энергопотреблением.
215AНе используется.
225AНе использовался (запасной).
2330AНе использовался (запасной).
2430AЛюк.
2520AНе использовался (запасной).
2630AНе использовался (запасной).
2730AНе использовался (запасной).
2830AНе использовался (запасной).
2915AГоловной дисплей.
305AРазъем тормоза прицепа.
3110AПереключатель управления ландшафтом.
Модуль трансивера.
3220AМодуль управления звуком.
33—Не используется.
3430AРеле запуска/запуска.
355AНе использовался (запасной).
3615AМодуль помощи при парковке.
Электрохромное зеркало.
Подвесной модуль.
Модуль обработки изображений А.
3720AНе использовался (запасной).
38—Не используется.

Блок предохранителей в моторном отсеке

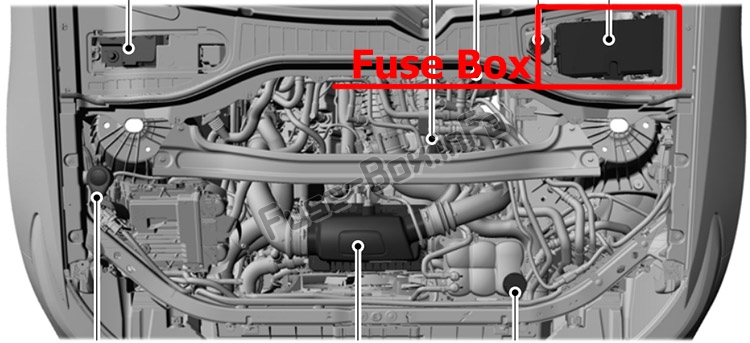

Расположение блока предохранителей

Блок предохранителей в моторном отсеке находится под стеклом со стороны водителя.Расположение блока предохранителей

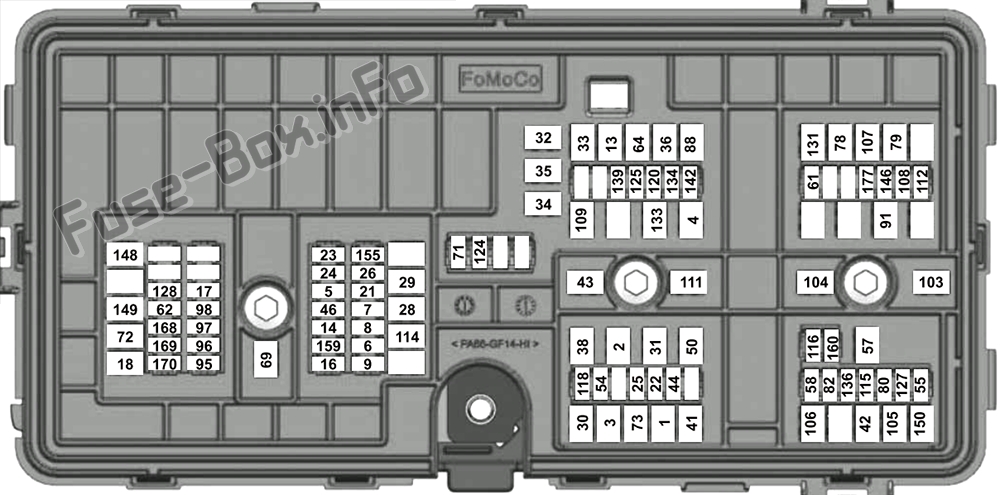

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке (2020)
№Номинал, АмперЗащищенный компонент
140AБлок управления кузовным оборудованием — питание от аккумуляторной батареи в питании 1.
220AНе использовался (запасной).
340AБлок управления кузовным оборудованием — питание от аккумуляторной батареи на линии 2.
430AТопливный насос.
55AМодуль управления силовым агрегатом поддерживает питание.
620AПитание модуля управления силовым агрегатом.
720AСоленоид вентиляции адсорбера.
Модуль контроля утечки паров.
Клапан блокировки паров.
Универсальный выхлопной кислород 11.
Универсальный выхлопной кислород 21.
Датчик катализатора 12.
Датчик катализатора 22.
Клапан продувки адсорбера.
820AКатушка реле вентилятора охлаждения.
Коробка прерывания батареи.
Трансмиссионный масляный насос.
Вспомогательный насос охлаждающей жидкости.
Перепускной клапан охлаждающей жидкости двигателя.
Активные жалюзи решетки.
920AКатушки зажигания.
1340AРеле электродвигателя переднего вентилятора.
1415AТрансмиссионный масляный насос.
Регулируемая муфта компрессора кондиционера.
Крепления двигателя.
1615AПитание реле насоса омывателя ветрового и заднего стекол.
175AНе использовался (запасной).
1830AПусковой двигатель.
2110AЭлектродвигатели корректора фар.
Адаптивные фары.
2210AМодуль рулевого управления с электроусилителем.
2310AМодуль антиблокировочной тормозной системы со встроенным стояночным тормозом.
2410AМодуль управления силовым агрегатом.
2510AДатчик качества воздуха.
Датчик твердых частиц.
Камера 360 с парковочным ассистентом.
Камера заднего вида.
Информационная система слепых зон.
Модуль адаптивного круиз-контроля.
2615AМодуль управления трансмиссией.
2840AКлапаны антиблокировочной тормозной системы со встроенным стояночным тормозом.
2960AНасос антиблокировочной тормозной системы со встроенным стояночным тормозом.
3030AМодуль сиденья водителя.
3130AМодуль пассажирского сиденья.
3220AНе использовался (запасной).
3320AРозетка питания в задней части грузового отсека.
3420AТочка питания корзины главной консоли.
3520AНе использовался (запасной).
3640AСиловой инвертор.
3830AМодуль сиденья с климат-контролем.
4130AМодуль задней двери с электроприводом.
4230AБлок управления тормозами прицепа.
4360AМодуль управления кузовом.
4410AПереключатель включения и выключения тормоза.
4615AНе использовался (запасной).
5040AПодогреваемая подсветка.
5420AПодогрев руля.
5520AПарковочные фонари для прицепа.
5730AЗарядка аккумуляторной батареи прицепа.
5810AФонари заднего хода прицепа.
6115AМногоконтурный модуль сиденья.
6215AНасос омывателя фар.
6440AМодуль полного привода.
6930AМотор стеклоочистителя переднего стекла.
7115AМотор стеклоочистителя заднего стекла.
7220AМодуль пневмоподвески.
7330AМодуль водительской двери.
78—Не используется.
79—Не используется.
8020AЛевая передняя электронная дверь.
8220AПравая передняя электронная дверь.
8820AДвигатель заднего вентилятора.
9120AМодуль освещения прицепа.
9515AНе использовался (запасной).
9615AНе использовался (запасной).
9710AНе использовался (запасной).
9810AНе использовался (запасной).
10350AНе использовался (запасной).
10450AНе использовался (запасной).
10540AМодуль датчика угла поворота рулевого колеса — адаптивное переднее рулевое управление.
10640AНе использовался (запасной).
10740AНе использовался (запасной).
10820AНе использовался (запасной).
10930AМодуль пассажирской двери.
11130AПитание монитора качества напряжения модуля управления кузовным оборудованием.
11220AЛевая задняя электронная дверь.
11450AКомпрессор пневмоподвески.
11520AУсилитель.
1165AНе использовался (запасной).
11830AСиденья второго ряда с подогревом.
12015AПортовые топливные форсунки.
1245AДатчик дождя.
1255AИнтеллектуальное зарядное устройство USB 1.
12720AУсилитель.
12815AЗначок с подсветкой.
13140AМодуль складывания сиденья с электроприводом.
13315AЛевая щетка стеклоочистителя с подогревом.
Щетка стеклоочистителя правая с подогревом.
13410AСемейная развлекательная система.
13620AПравая задняя электронная дверь.
1395AИнтеллектуальное зарядное устройство USB 2.
1425AДорожная камера.
14615AНе использовался (запасной).
14830AМодуль левой фары.
14930AМодуль правой фары.
15040AНе использовался (запасной).
15525AНе использовался (запасной).
15915AНе использовался (запасной).
16010AНе использовался (запасной).
16820AНе использовался (запасной).
16910AНе использовался (запасной).
17010AНе использовался (запасной).
17710AВентилятор центральной консоли.
