Предохранители и реле Lincoln Blackwood (2001-2003)
Схемы относятся к указанным годам и вариантам Lincoln Blackwood (2001-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Blackwood 2001-2003 гг.
Предохранители прикуривателя (розетка) в Lincoln Blackwood предохранитель № 3 (прикуриватель) в блоке предохранителей панели приборов и предохранители № 1 (разъем питания), № 4 (разъем питания консоли), № 12 (розетка заднего дополнительного питания), № 14 (разъем питания блока) в блоке предохранителей. блок предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

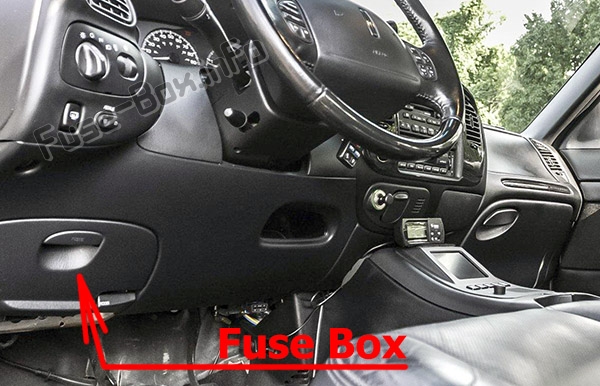

Расположение блока предохранителей
Панель предохранителей находится за крышкой внизу и слева от рулевого колеса у педали тормоза.

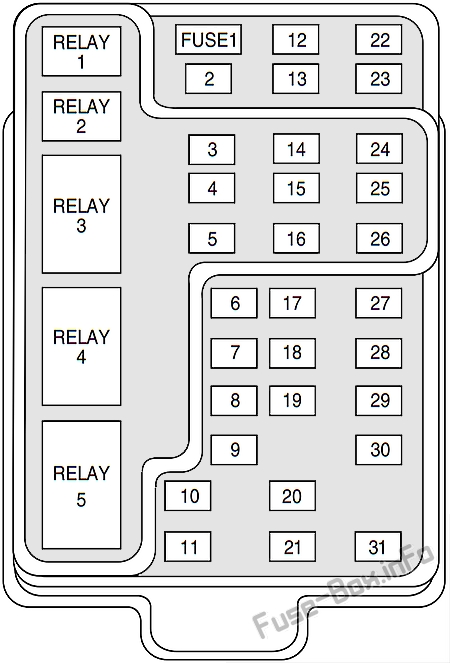

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25A | Радио, усилитель, предохранитель I/P 31 |
| 2 | 5A | Модуль управления силовым агрегатом (PCM), комбинация приборов, электронный автоматический контроль температуры (EATC), модуль бортового компьютера (OTC), навигационный модуль, часы |
| 3 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| 4 | 7.5A | Зеркала, Сиденья, Педали, (память) |
| 5 | 15A | Модуль контроля скорости, фонарь заднего хода, система обнаружения заднего хода (RSS), зеркало с электронным управлением, центральный модуль безопасности, навигационный модуль |
| 6 | 5A | Комбинация приборов, соленоид блокировки переключения тормозов, универсальный электронный модуль (GEM), RSS, пневматическая подвеска, OTC, компас, автоматическое отключение стояночного тормоза |
| 7 | 5A | Реле вентилятора консоли |
| 8 | 5A | Зеркало с электроприводом, Навигационный модуль, Часы, GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/парковки стеклоочистителя, реле Hi/Lo стеклоочистителя, электродвигатель стеклоочистителя |
| 12 | 15A | Пневматическая подвеска |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, тормоз прицепа, модуль радиочастотных помех (RFI) |
| 14 | 15A | Реле энергосбережения, реле освещения салона, реле задержки включения дополнительного оборудования (электростеклоподъемники) |
| 15 | 5A | Выключатель стоп-сигналов, (контроль скорости, блокировка переключения тормозов, антиблокировочная тормозная система (ABS), входы модуля PCM, контроль тяги, пневматическая подвеска, центральный модуль безопасности, GEM |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | 10A | Обогрев зеркал, Обогрев заднего стекла |
| 18 | 5A | Подсветка приборов (питание диммера) |
| 19 | — | Не используется |
| 20 | 5A | GEM, Крышка багажника Power, Пневматическая подвеска, Память |
| 21 | 15A | Реле стартера, Предохранитель 20 панели предохранителей, Радио |
| 22 | 10A | Модуль подушки безопасности |
| 23 | 10A | Реле заряда аккумуляторной батареи прицепа, мигалка Tum/Hazard, органы управления на задней консоли, сиденья с климат-контролем, модуль контроля тяги |
| 24 | 10A | Предохранитель I/P 7, EATC, реле вентилятора |
| 25 | — | Не используется |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автоламп, переключатель управления повышающей передачей трансмиссии, центральный модуль безопасности, силовой кузов |
| 30 | 30A | Пассивный противоугонный приемопередатчик, Комбинация приборов, Катушки зажигания, Реле PCM |
| 31 | 10A | CD-чейнджер, органы управления на задней консоли |
| Реле 1 | — | Лампа салона |
| Реле 2 | — | Экономия заряда батареи |
| Реле 3 | — | Обогреваемая сетка |
| Реле 4 | — | Окно с одним касанием |
| Реле 5 | — | Задержка аксессуара ключа зажигания |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

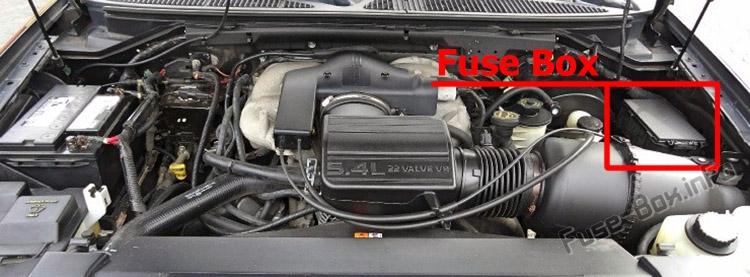

Расположение блока предохранителей

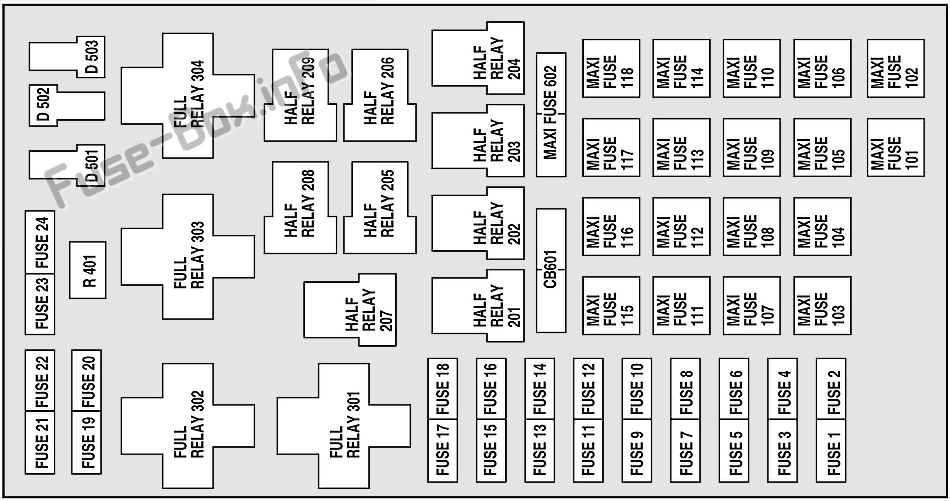

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Силовая установка |
| 2 | 30A | Модуль управления силовым агрегатом (PCM) |
| 3 | 30A | Фары/Автолампы |
| 4 | 20A | Консольная точка питания |
| 5 | 20A | Фонари заднего хода/стояночные огни для буксировки прицепа |
| 6 | 15A | Стояночные фонари/автофонари, предохранитель питания панели предохранителей пассажира №18 |
| 7 | 20A | Horn |
| 8 | 30A | Дверные замки с электроприводом |
| 9 | 15A | Противотуманные фары, Мощный тонно |
| 10 | 20A | Топливный насос |
| 11 | 20A | Поле генератора |
| 12 | 20A | Задняя вспомогательная розетка |
| 13 | 15A | Муфта кондиционера |
| 14 | 20A | Коробка питания |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 10A | Отложенный доступ |
| 18 | 15A | PCM, топливные форсунки, реле топливного насоса, регулятор холостого хода, датчик массового расхода воздуха |
| 19 | 10A | Буксировочный стоп прицепа и правый поворотник |
| 20 | 10A | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15A | Датчик HEGO, Вентиляция адсорбера, Автоматическая коробка передач, Датчик CMS |
| 24 | — | Не используется |
| 101 | 30A | Зарядка аккумуляторной батареи прицепа |
| 102 | 50A | Модуль антиблокировочной тормозной системы (ABS), противобуксовочная система |
| 103 | 50A | Питание аккумуляторной батареи соединительного блока |
| 104 | — | Не используется |
| 105 | 40A | Передний вентилятор климат-контроля |
| 106 | — | Не используется |
| 107 | 30A | Пассажирское сиденье с электроприводом |
| 108 | 30A | Электрический тормоз буксировки прицепа |
| 109 | 50A | Пневматическая подвеска |
| 110 | 30A | Сиденья с климат-контролем |
| 111 | 40A | Питание от батареи выключателя зажигания (цепи запуска и работы) |
| 112 | 30A | Водительское сиденье с электроприводом, регулируемые педали |
| 113 | 40A | Питание от батареи замка зажигания (рабочая и вспомогательная цепи) |
| 114 | — | Не используется |
| 115 | — | Не используется |
| 116 | 40A | Сетка/зеркала с подогревом |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле габаритных огней прицепа |
| 202 | — | Реле включения/парковки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря прицепа |
| 204 | — | Реле муфты кондиционера |
| 205 | — | Не используется |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Не используется |
| 209 | — | Не используется |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле заряда аккумуляторной батареи прицепа |
| 303 | — | Реле высокого/низкого уровня дворников |
| 304 | — | Реле ПКМ |
| 401 | — | Не используется |
| 501 | — | диод ПКМ |
| 502 | — | Диод компрессора кондиционера |
| 503 | — | Диод стояночного тормоза |
| 601 | 30А СВ | Электрические стеклоподъемники, Люк |
| 602 | 50A | Мощный тонно |
