Предохранители и реле Lincoln Continental (1996-2002)
Схемы относятся к указанным годам и вариантам Lincoln Continental (1996-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Continental 1996-2002 гг.
Предохранители прикуривателя (розетка) в Lincoln Continental Это предохранители № 7 (1998-2002: Силовая установка) № 14 (передний прикуриватель) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

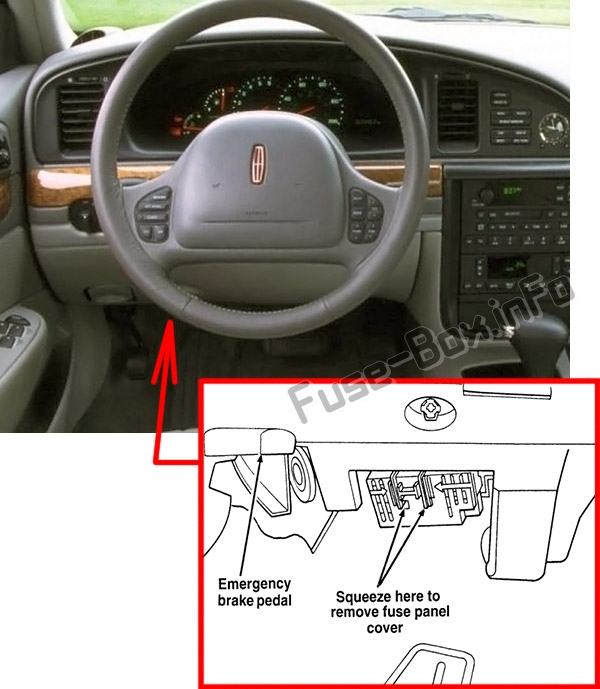

Пассажирский салон
Панель предохранителей находится под панелью приборов у педали тормоза.

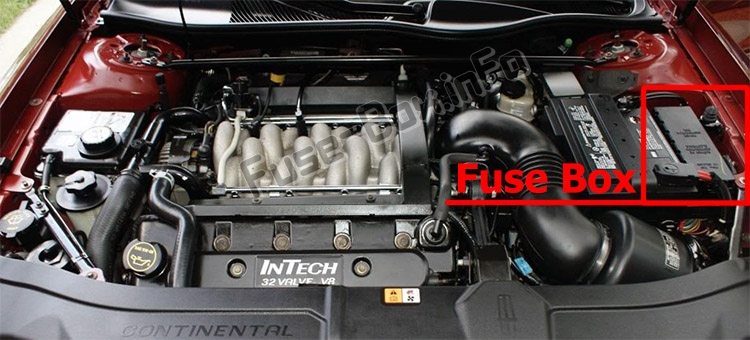

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1996

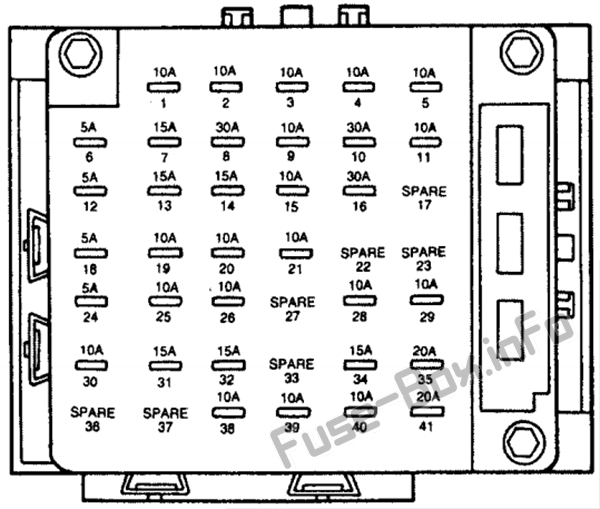

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Индикатор защиты от кражи ШИМ-выход затемнения для подсветки микрофона, подсветки пепельницы (правая и левая задняя дверь), переключателей обогрева сидений, переключателя обогрева подсветки, панели управления EATC, переключателей центра сообщений, прикуривателя, подсветки переключения консоли, модуля дисплея навигации и переключателей навигации |
| 2 | 10A | Роскошное радио Часы (не навигационные) Мобильный телефон |
| 3 | 10A | Многофункциональный переключатель |
| 4 | 10A | Датчик хода/аксессуаров (радио класса люкс) Мобильный телефон Датчик хода/вспомогательного оборудования (LCM) Стеклоподъемники с подсветкой RF, LR, RR Компас Электронное зеркало Автономные часы Замок двери включает подсветку |
| 5 | 10A | Кластер виртуального образа Датчик света (автолампа) Выключатель системы помощи при трогании с места Диагностика подушек безопасности Роскошное радио FCU Датчик запуска/запуска (LCM) |
| 6 | 5A | сеть SCP |
| 7 | 15A | Правый передний поворотник Индикатор правого поворота Переключатель дальнего света Правый и левый передние боковые габаритные фонари Правый и левый передние габаритные огни Правый и левый передние задние фонари Правый задний стоп-сигнал/поворотник |
| 8 | 30A | Заправочная горловина Соленоид багажника Мощность навигационной системы |
| 9 | 10A | Обмотка реле электровентилятора ЕАТК контроль Диагностика подушек безопасности |
| 10 | 30A | Мотор стеклоочистителя Модуль управления стеклоочистителем (двигатель насоса омывателя) |
| 11 | 10A | Катушка силового реле PCM Катушка зажигания |
| 12 | 5A | сеть SCP |
| 13 | 15A | Автономная подсветка часов Правый и левый задние боковые габаритные фонари Лицензионные лампы Правый и левый задние фонари (на крышке багажника) Левый задний стоп-сигнал/поворотник Индикатор левого поворота Левый передний поворотник |
| 14 | 15A | Передний прикуриватель |
| 15 | 10A | Навигационный дисплей Навигационный модуль Переключатели управления подогревом сидений |
| 16 | 30A | Выключатель люка с электроприводом Люк мотор |
| 17 | (Не используется) | |
| 18 | 5A | сеть SCP |
| 19 | 10A | Левый ближний свет |
| 20 | 10A | Многофункциональный переключатель (вспышка для пропуска и сигнал опасности для LCM) Левые и правые поворотные фонари |
| 21 | 10 | Модуль управления АБС |
| 22 | (Не используется) | |
| 23 | (Не используется) | |
| 24 | 5A | сеть SCP |
| 25 | Правый ближний свет | |
| 26 | 10A | Мощность комбинации приборов мощность ЕАТК |
| 27 | (Не используется) | |
| 28 | 10A | Блокировка переключения передач Логическая мощность VDM Логическая мощность комбинации приборов Управление разморозкой сзади |
| 29 | 10A | Роскошный сигнал станции RCU Сигнал навигационного модуля |
| 30 | 10A | Обогрев правого зеркала зеркало левое с обогревом |
| 31 | 15A | Диммирование напряжения для FCU и автономных часов Подсветка в дверях Задние лампы для чтения Лампы карты Правые и левые плафоны подсветки салона I/P Лампа моторного отсека Козырек лампы Лампа вещевого ящика (только для 5 пассажиров) Лампа багажного отделения Лампа перчаточного ящика |
| 32 | 15A | Выключатель тормоза контроля скорости Выключатель стоп-сигнала |
| 33 | (Не используется) | |
| 34 | 15A | Резервная левая и правая лампа, доп. Модуль ДХО (только для Канады) сцепление ЕАТС Логика управления скоростью IMRC |
| 35 | 20A | L & R мощность модуля с подогревом |
| 36 | (Не используется) | |
| 37 | (Не используется) | |
| 38 | 10A | Подключение сканера БД II |
| 39 | 10A | Логическая мощность DSM Логическая мощность DDM Выключатели дверных замков Бесключевой кнопочный переключатель Переключатель набора памяти Переключатель сиденья водителя Переключатель зеркала с электроприводом |
| 40 | 10A | Дверной привод смесителя LTPS |
| 41 | 20A | Дверные замки (ДДМ) |

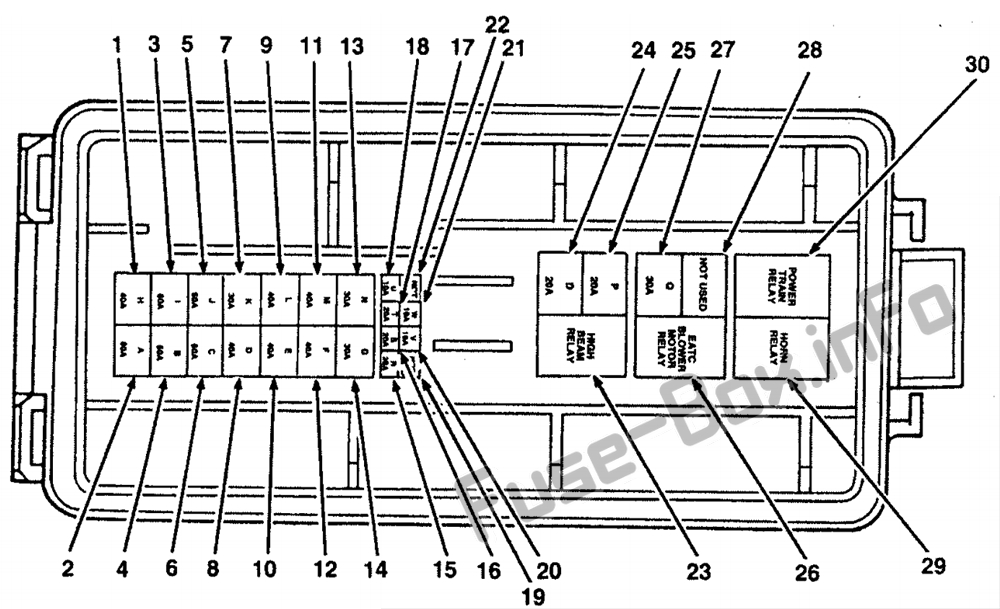

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40A | Двигатель вентилятора EATC |
| 2 | 60A | Вентиляторы охлаждения двигателя |
| 3 | 60A | Реле компрессора пневмоподвески |
| 4 | 60A | Модуль АБС EVAC и заполнить |
| 5 | 60A | Панель предохранителей к LCM БД II |
| 6 | 60A | Панель предохранителей к проигрывателю компакт-дисков LCM |
| 7 | 30A | VDM |
| 8 | 40A | Зеркала с подогревом Подсветка с подогревом |
| 9 | 40A | DDM левые электрические стеклоподъемники Дверные замки |
| 10 | 40A | Правые электрические стеклоподъемники |
| 11 | 40A | Замок зажигания на панели предохранителей |
| 12 | 40A | Замок зажигания на панели предохранителей |
| 13 | 30A | DSM Скат с подогревом Водительское 4-позиционное поясничное сиденье с электроприводом |
| 14 | 30A | Пассажирское сиденье с электроприводом Пассажирский 4-х полосный |
| 15 | 30A | Роскошное радио Усилитель сабвуфера CD-плеер |
| 16 | 20A | Привет луч |
| 17 | 20A | Horn |
| 18 | 10A | Подушки безопасности |
| 19 | Не используется | |
| 20 | 10A | ПКМ КАПВР |
| 21 | 10A | Датчик генератора Поле питания генератора |
| 22 | Не используется | |
| 23 | Реле | Реле фар дальнего света |
| 24 | 20 A | Топливный насос |
| 25 | 20 A | Термоторный насос |
| 26 | Реле | Реле электровентилятора EATC |
| 27 | 30A | PCM STC |
| 28 | Не используется | |
| 29 | Реле | Эстафета звуковых сигналов |
| 30 | Реле | Реле модуля управления силовым агрегатом |
1998, 1999, 2000, 2001, 2002

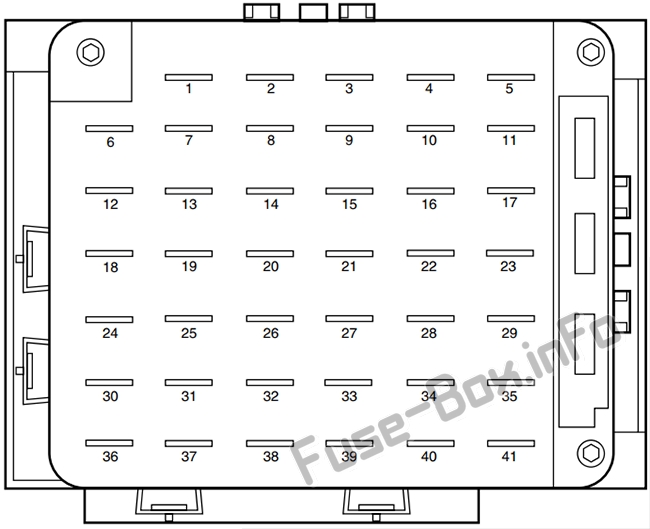

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Модуль управления освещением: контрольная лампа противоугонной системы, выход ШИМ-управления яркостью, лампы подсветки микрофона, пепельницы в дверях правой и правой дверей, переключатели обогрева сидений, переключатель управления оттаиванием заднего стекла, панель управления EATC, переключатели центра сообщений, переключатели управления скоростью, прикуриватель, консоль и пепельница |
| 2 | 10A | Разъем канала передачи данных (DLC), модуль управления силовым агрегатом (PCM) |
| 3 | 15A | Многофункциональный переключатель, поворотные лампы, дальний свет и ввод сигнала поворота в LCM |
| 4 | 10A | Подсветка дверных замков с электроприводом и переключателя стеклоподъемников, радио, приемопередатчик мобильного телефона, модуль управления освещением (RUN / ACC Sense), электронное зеркало «день / ночь» |
| 5 | 10A | Комбинация приборов Virtual Image, модуль управления освещением (LCM RUN/START Sense), датчик освещенности автолампы |
| 6 | 10A | Комбинация приборов виртуального изображения, РЧ-лампа парковки/поворота |
| 7 | 20A | Силовая установка |
| 8 | 20A | Переключатель открывания лючка топливного бака, реле крышки багажника |
| 9 | 10A | Диагностический монитор подушек безопасности, модуль EATC, реле электровентилятора |
| 10 | 30A | Электродвигатель стеклоочистителя, модуль стеклоочистителя |
| 11 | 10A | Катушки зажигания, конденсатор радиопомех, реле питания PCM, приемопередатчик пассивной противоугонной системы (PATS) |
| 12 | 10A | Модуль управления освещением |
| 13 | 15A | Модуль управления освещением (LCM): радиочастотный указатель поворота, указатель правого поворота (VIC), задние габаритные огни, задние фонари, номерные огни, LR стоп-сигналы/поворотники, подсветка часов |
| 14 | 20A | Зажигалка |
| 15 | 10A | Соединитель для эвакуации и заполнения ABS |
| 16 | 30A | Переключатель люка |
| 17 | — | Не используется |
| 18 | 10A | Модуль управления освещением |
| 19 | 10A | Модуль управления освещением (LCM): левая фара, ДХО |
| 20 | 15A | Многофункциональный переключатель: вспышка для прохождения и вход предупреждения об опасности в LCM |
| 21 | — | Не используется |
| 22 | Не используется | |
| 23 | 10A | Цифровой датчик дальности передачи |
| 24 | 10A | Кластер виртуального изображения — индикатор поворота LF, сигнал поворота LF |
| 25 | 10A | Модуль управления освещением (LCM): правая фара |
| 26 | 10A | Приборная панель Virtual Image, модуль EATC |
| 27 | — | Не используется |
| 28 | 10A | Привод блокировки переключения передач, модуль динамики автомобиля, комбинация приборов виртуального изображения, размораживание заднего стекла, узел переключателя обогрева сиденья, модуль низкого давления в шинах, RESCU |
| 29 | 10A | Радио |
| 30 | 10A | Зеркала с подогревом |
| 31 | 15A | Модуль управления освещением (LCM): FCU, электронное дневное/ночное зеркало, правый и левый плафон освещения, плафон освещения дверей, правый и левый фонари карты, правый и правый фонари для чтения, правый и левый козырек, лампы для ящиков для хранения, лампа на крышке багажника , Лампа перчаточного ящика, Усилитель датчика освещенности |
| 32 | 15A | Регулятор скорости DEAC. Переключатель, переключатель включения/выключения тормоза (BOO) |
| 33 | — | Не используется |
| 34 | 15A | Подсветка переключения передач на консоли, переключатель давления включения муфты кондиционера, датчик реле муфты кондиционера (DTR), управление рабочими колесами впускного коллектора, лампы заднего хода |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | 30A | Усилитель сабвуфера, Радио |
| 38 | 10A | Аналоговые часы, проигрыватель компакт-дисков, приемопередатчик мобильного телефона, RESCU |
| 39 | 10A | Дверные замки с электроприводом, сиденья с электроприводом, зеркала с электроприводом, вход без ключа, модуль сиденья LF, модуль двери LF |
| 40 | 10A | Угловые лампы |
| 41 | 20A | Дверные замки |

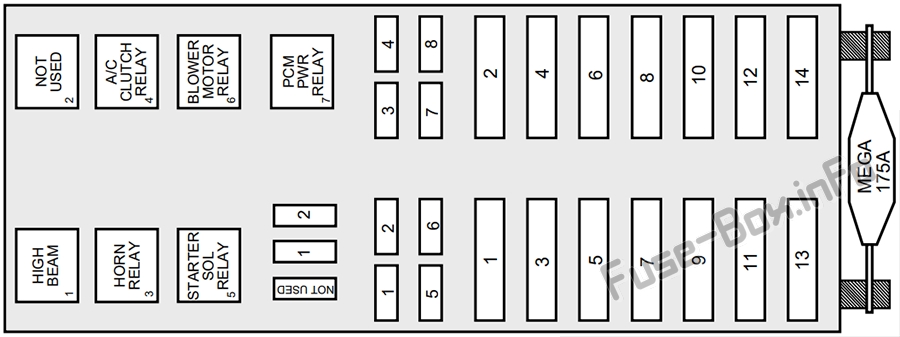

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| — | 175 | Генератор/регулятор напряжения |
| 1 | 30A | Модуль сиденья водителя |
| 2 | 30A | Модуль пассажирского сиденья |
| 3 | 40A | Выключатель зажигания |
| 4 | 40A | Выключатель зажигания |
| 5 | 40A | Окно драйвера |
| 6 | 30A | 1998: Не используется 1999-2002: Низкоскоростной вентилятор охлаждения |
| 7 | 30A | Модуль управления силовым агрегатом |
| 8 | 40A | Управление обогревом заднего стекла |
| 9 | 60A | Панель предохранителей I/P |
| 10 | 60A | Модуль управления освещением |
| 11 | 60A | Реле компрессора |
| 12 | 60A | 1998: Модуль управления антиблокировочной системой тормозов, ABS EVAC и заливной патрубок 1999-2002: Блок управления антиблокировочной системой тормозов |
| 13 | 40 A | Двигатель вентилятора |
| 14 | 60 A | 1998: Двойной вспомогательный релейный блок 1999-2002: Высокоскоростной вентилятор охлаждения |
| 1 | 30A | PCM |
| 2 | 20A | АЛЬТЕРНАТИВНОЕ ЧУВСТВО |
| 3 | 30A | Окно правого заднего пассажира |
| 4 | 30A | Пневматическая подвеска |
| 5 | 10A | 1998: Подушка безопасности 1999-2002: Не используется |
| 6 | 20A | Рога |
| 7 | 15A | Дальний свет |
| 8 | 30A | Окно правого переднего пассажира |
| 1 | — | Диод переменного тока |
| 2 | — | ИКМ-диод |
