Предохранители и реле Lincoln Continental (2017-2020..)

Схемы относятся к указанным годам и вариантам Lincoln Continental (2017-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Схема предохранителей Lincoln Continental 2017-2020…

Предохранители прикуривателя (розетка) Это предохранители №62 (точка питания 2А), №67 (точка питания 1В), №69 (точка питания 1А) в блоке предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

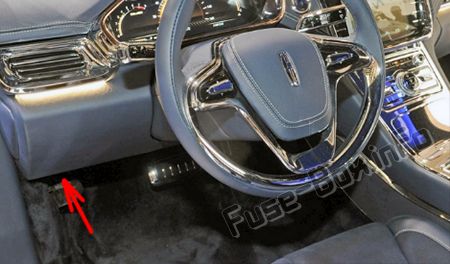

Пассажирский салон

Панель предохранителей расположена под панелью приборов слева от рулевой колонки. Пассажирский салон

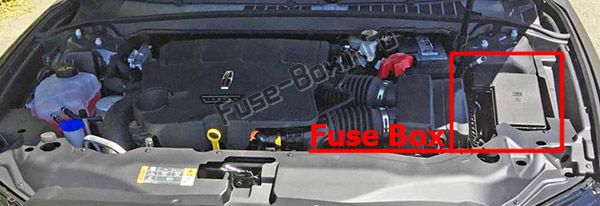

Моторного отсека

Распределительная коробка расположена в моторном отсеке (слева). Моторного отсека

Схемы блока предохранителей

2017

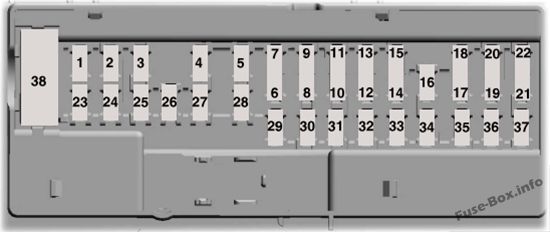

Пассажирский салон

Назначение предохранителей в салоне (2017)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	7,5 А	Переключатель сиденья водителя. Переключатель пассажирского сиденья.
3	20A	Реле разблокировки водителя.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера. Усилитель с цифровой обработкой сигналов Revel.
6	—	Не используется.
7	—	Не используется.
8	10 A	Рог безопасности.
9	10 A	Развлекательный модуль для пассажиров задних сидений.
10	5A	Телематический модуль. Модуль крышки багажника.
11	5A	Клавиатура. Выключатель внешнего замка. Комбинированный охранный сенсорный модуль.
12	7,5 А	Передний интерфейсный модуль управления (климат-контроль). Модуль переключения передач. Задний модуль климат-контроля.
13	7,5 А	Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой.
14	10 A	Модуль управления удерживающими устройствами.
15	10A	Интеллектуальное питание разъема канала передачи данных.
16	—	Реле открытия багажника.
17	5A	Не использовался (запасной).
18	5A	Кнопочный пусковой переключатель.
19	7,5 А	Светодиодный проекционный дисплей.
20	7,5 А	Модуль управления фарами.
21	5A	Датчик влажности.
22	5A	Датчик классификации пассажиров.
23	10A	Задержка вспомогательного питания. Переключатель левого переднего стеклоподъемника. Люк. Модуль солнцезащитной шторки заднего стекла. инвертор постоянного тока.
24	20A	Реле центрального замка.
25	30 A	Зональный модуль левой передней двери.
26	30 A	Зональный модуль правой передней двери.
27	30 A	Люк.
28	20A	Усилитель с цифровой обработкой сигналов Revel.
29	30 A	Зональный модуль левой задней двери.
30	30 A	Зональный модуль правой задней двери.
31	15 A	Модуль памяти колонки.
32	10 A	СИНХР. Радиочастотный приемник.
33	20A	Радио. Механизм удаленного компакт-диска.
34	30 A	Реле запуска/запуска.
35	5A	Модуль управления удерживающими устройствами.
36	15 A	Модуль системы удержания в полосе. Автоматический дальний свет. Электрохромные зеркала. Задние сиденья с подогревом. Модуль динамики автомобиля.
37	20A	Подогрев руля. Модуль управления усилием на руле. Модуль управления углом поворота руля.
38	30A	Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников.

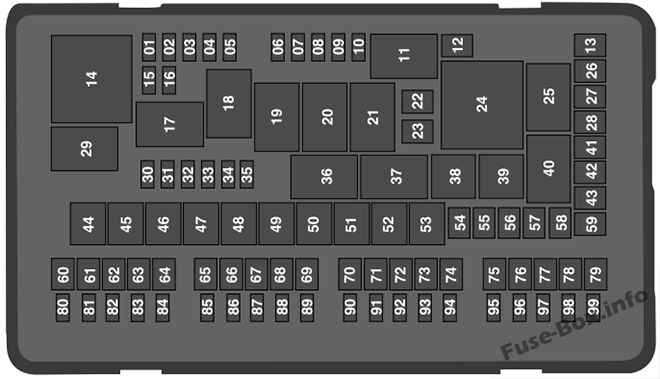

Моторного отсека

Назначение предохранителей в моторном отсеке (2017 г.)

№	Номинал, Ампер	Защищенные компоненты
1	20 A	Питание модуля управления силовым агрегатом.
2	20 A	Выбросы двигателя (MIL).
3	20 A	Катушка реле управления муфтой кондиционера. ВАКК. Активные решетчатые жалюзи. Реле вентилятора охлаждения. Модуль полного привода (двигатели 2,7 л и 3,7 л).
4	20 A	Катушки зажигания (двигатель 3,7 л).
5	—	Не используется.
6	—	Не используется.
7	5A	Блок реле наклона спинки.
8	—	Не используется.
9	—	Не используется.
10	—	Не используется.
11	—	Реле вектора крутящего момента (двигатель 3,0 л).
12	—	Не используется.
13	40A	Откидывание заднего сиденья.
14	—	Реле модуля управления силовым агрегатом.
15	20 A	Рог.
16	10A	Муфта кондиционера.
17	—	Не используется.
18	—	Не используется.
19	—	Реле обогрева заднего стекла.
20	—	Реле электровентилятора охлаждения.
21	—	Реле электровентилятора охлаждения.
22	30A	Электрический вентилятор охлаждения.
23	—	Не используется.
24	—	Не используется.
25	—	Реле мотора вентилятора.
26	30 A	Клапаны антиблокировочной тормозной системы.
27	—	Не используется.
28	30 A	Задние сиденья с климат-контролем.
29	—	Реле запуска/запуска.
30	—	Не используется.
31	10A	Рулевое управление с электроусилителем. Электрический стояночный тормоз.
32	10A	Модуль антиблокировочной тормозной системы.
33	10A	Модуль управления силовым агрегатом.
34	10A	Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Модуль камеры 360 градусов. Задняя камера. Модуль управления диапазоном передач.
35	—	Не используется.
36	—	Реле электровентилятора охлаждения.
37	—	Реле наклона заднего сиденья.
38	—	Реле муфты компрессора кондиционера.
39	—	Реле звукового сигнала.
40	—	Не используется.
41	40A	Правое лобовое стекло с подогревом.
42	40A	Двигатель вентилятора.
43	—	Не используется.
44	50A	Шина модуля управления кузовным оборудованием/модуля качества напряжения.
45	—	Не используется.
46	50A	Электрический вентилятор охлаждения.
47	50A	Электрический вентилятор охлаждения.
48	50A	Шина модуля управления кузовным оборудованием RP1.
49	40A	Управление вектором крутящего момента (двигатель 3,0 л).
50	50A	Шина модуля управления кузовным оборудованием RP2.
51	—	Не используется.
52	60A	Насос антиблокировочной тормозной системы.
53	40A	Адаптивное переднее рулевое управление.
54	40A	Левое стекло с подогревом.
55	40A	Обогрев заднего стекла.
56	40A	Силовой инвертор.
57	30 A	Модуль крышки силового отсека. Ручная защелка крышки багажника.
58	—	Не используется.
59	—	Не используется.
60	30 A	Топливный насос.
61	—	Не используется.
62	20A	Точка питания 2А.
63	30 A	Модуль управления сиденьем с электроприводом. Передние сиденья с подогревом.
64	—	Не используется.
65	30A	Топливный насос 2.
66	30A	Пассажирское сиденье с электроприводом.
67	20A	Точка питания 1В.
68	15A	Вспомогательный вентилятор.
69	20 A	Точка питания 1А.
70	—	Не используется.
71	—	Не используется.
72	30A	Модуль сиденья водителя с электроприводом.
73	—	Не используется.
74	25A	Мотор стеклоочистителя.
75	—	Не используется.
76	20A	Не использовался (запасной).
77	—	Не используется.
78	30A	Стартер.
79	—	Не используется.
80	—	Не используется.
81	5A	Интеллектуальная зарядка USB — со стороны пассажира.
82	5A	Интеллектуальная зарядка USB -- консоль.
83	20 A	Электронная дверная защелка (слева сзади).
84	5A	Интеллектуальная зарядка USB — со стороны водителя.
85	20 A	Электронная дверная защелка (правая передняя).
86	20 A	Электронная защелка двери (правая задняя).
87	15 A	Модуль управления диапазоном передач.
88	5A	Задняя часть откидывается.
89	20 A	Электронная дверная защелка (слева спереди).
90	10A	Реле модуля управления силовым агрегатом остается включенным.
91	10A	Включатель/выключатель тормоза.
92	15 A	Модуль переднего мультиконтурного сиденья.
93	15 A	Задние мультиконтурные сиденья.
94	20 A	Правая боковая фара с газоразрядной лампой высокой интенсивности.
95	20 A	Левая боковая фара с разрядом высокой интенсивности.
96	10A	Парковочный обогрев дворников.
97	10A	Чувствительная линия генератора.
98	5A	Датчик дождя.
99	—	Не используется.

2018

Пассажирский салон

Назначение предохранителей в салоне (2018)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	7,5 А	Переключатель сиденья водителя. Переключатель пассажирского сиденья.
3	20A	Реле разблокировки водителя.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера. Усилитель с цифровой обработкой сигналов Revel.
6	—	Не используется.
7	—	Не используется.
8	10A	Рог безопасности.
9	10A	Не используется.
10	5A	Телематический модуль. Модуль крышки багажника.
11	5A	Клавиатура. Выключатель внешнего замка. Комбинированный охранный сенсорный модуль.
12	7.5A	Передний интерфейсный модуль управления (климат-контроль). Модуль переключения передач. Задний модуль климат-контроля.
13	7,5 А	Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой.
14	10A	Модуль управления удерживающими устройствами.
15	10A	Интеллектуальное питание разъема канала передачи данных.
16	5A	Реле открытия багажника.
17	5A	Не использовался (запасной).
18	5A	Кнопочный пусковой переключатель.
19	7,5 А	Не используется.
20	7.5A	Модуль управления фарами.
21	5A	Датчик влажности.
22	5A	Не используется.
23	10A	Задержка вспомогательного питания. Переключатель левого переднего стеклоподъемника. Люк. Модуль солнцезащитной шторки заднего стекла. инвертор постоянного тока.
24	30A	Реле центрального замка.
25	30A	Зональный модуль левой передней двери.
26	30A	Зональный модуль правой передней двери.
27	30A	Люк.
28	20A	Усилитель с цифровой обработкой сигналов Revel.
29	30A	Зональный модуль левой задней двери.
30	30A	Зональный модуль правой задней двери.
31	15A	Модуль памяти колонки. Доп. Проекционный дисплей
32	10A	СИНХР. Радиочастотный приемник. Развлекательная программа для пассажиров задних сидений
33	20A	Радио. Механизм удаленного компакт-диска.
34	30A	Реле запуска/запуска.
35	5A	Модуль управления удерживающими устройствами.
36	15A	Модуль системы удержания в полосе. Автоматический дальний свет. Электрохромные зеркала. Задние сиденья с подогревом. Модуль динамики автомобиля.
37	20A	Подогрев руля. Модуль управления усилием на руле. Модуль управления углом поворота руля.
38	30A	Не используется.

Моторного отсека

Назначение предохранителей в моторном отсеке (2018 г.)

№	Номинал, Ампер	Защищенные компоненты
1	20A	Питание модуля управления силовым агрегатом.
2	20A	Выбросы двигателя (MIL).
3	20A	Катушка реле управления муфтой кондиционера. ВАКК. Активные решетчатые жалюзи. Реле вентилятора охлаждения. Модуль полного привода (двигатели 2,7 л и 3,7 л).
4	20A	Катушки зажигания.
5	—	Не используется.
6	15A	Топливные форсунки (двигатель 3,7 л).
7	5A	Блок реле наклона спинки.
8	—	Не используется.
9	—	Не используется.
10	—	Не используется.
11	—	Реле вектора крутящего момента (двигатель 3,0 л).
12	—	Не используется.
13	40A	Откидывание заднего сиденья.
14	—	Реле модуля управления силовым агрегатом.
15	20A	Рог.
16	10A	Муфта кондиционера.
17	—	Не используется.
18	—	Не используется.
19	—	Реле обогрева заднего стекла.
20	—	Реле электровентилятора охлаждения.
21	—	Реле электровентилятора охлаждения.
22	30A	Электрический вентилятор охлаждения.
23	—	Не используется.
24	—	Не используется.
25	—	Реле мотора вентилятора.
26	30A	Клапаны антиблокировочной тормозной системы.
27	—	Не используется.
28	30A	Задние сиденья с климат-контролем.
29	—	Реле запуска/запуска.
30	—	Не используется.
31	10A	Рулевое управление с электроусилителем. Электрический стояночный тормоз.
32	10A	Модуль антиблокировочной тормозной системы.
33	10A	Модуль управления силовым агрегатом.
34	10A	Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Модуль камеры 360 градусов. Задняя камера. Модуль управления диапазоном передач.
35	—	Не используется.
36	—	Реле электровентилятора охлаждения.
37	—	Реле наклона заднего сиденья.
38	—	Реле муфты компрессора кондиционера.
39	—	Реле звукового сигнала.
40	—	Не используется.
41	—	Не используется.
42	40A	Двигатель вентилятора.
43	—	Не используется.
44	50A	Шина модуля управления кузовным оборудованием/модуля качества напряжения.
45	—	Не используется.
46	50A	Электрический вентилятор охлаждения.
47	50A	Электрический вентилятор охлаждения.
48	50A	Шина модуля управления кузовным оборудованием RP1.
49	40A	Управление вектором крутящего момента (двигатель 3,0 л).
50	50A	Шина модуля управления кузовным оборудованием RP2.
51	—	Не используется.
52	60A	Насос антиблокировочной тормозной системы.
53	40A	Адаптивное переднее рулевое управление.
54	40A	Обогрев лобового стекла.
55	40A	Обогрев заднего стекла.
56	40A	Силовой инвертор.
57	30A	Модуль крышки силового отсека. Ручная защелка крышки багажника.
58	—	Не используется.
59	—	Не используется.
60	30A	Топливный насос.
61	—	Не используется.
62	20A	Точка питания 2А.
63	30A	Модуль управления сиденьем с электроприводом. Передние сиденья с подогревом.
64	—	Не используется.
65	30A	Топливный насос 2.
66	30A	Пассажирское сиденье с электроприводом.
67	20A	Точка питания 1В.
68	15A	Вспомогательный вентилятор.
69	20A	Точка питания 1А.
70	—	Не используется.
71	—	Не используется.
72	30A	Модуль сиденья водителя с электроприводом.
73	—	Не используется.
74	25A	Мотор стеклоочистителя.
75	—	Не используется.
76	20A	Не использовался (запасной).
77	—	Не используется.
78	30A	Стартер.
79	20A	Вспомогательный насос трансмиссии (двигатель 2,0 л с системой «старт-стоп»).
80	—	Не используется.
81	5A	Интеллектуальная зарядка USB — со стороны пассажира.
82	5A	Интеллектуальная зарядка USB -- консоль.
83	20A	Электронная дверная защелка (слева сзади).
84	5A	Интеллектуальная зарядка USB — со стороны водителя.
85	20A	Электронная дверная защелка (правая передняя).
86	20A	Электронная защелка двери (правая задняя).
87	15A	Модуль управления диапазоном передач.
88	5A	Задняя часть откидывается.
89	20A	Электронная дверная защелка (слева спереди).
90	10A	Реле модуля управления силовым агрегатом.
91	10A	Включатель/выключатель тормоза.
92	15A	Модуль переднего мультиконтурного сиденья.
93	15A	Задние мультиконтурные сиденья.
94	20A	Правая боковая фара с газоразрядной лампой высокой интенсивности.
95	20A	Левая боковая фара с разрядом высокой интенсивности.
96	10A	Парковочный обогрев дворников.
97	10A	Чувствительная линия генератора.
98	5A	Датчик дождя.
99	—	Не используется.

2019, 2020

Пассажирский салон

Назначение предохранителей в салоне (2019, 2020)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	7.5A	Переключатель сиденья водителя. Переключатель пассажирского сиденья.
3	20A	Реле разблокировки водителя.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера. Усилитель с цифровой обработкой сигналов Revel.
6	—	Не используется.
7	—	Не используется.
8	10A	Рог безопасности.
9	10A	Не используется.
10	5A	Телематический модуль. Модуль крышки багажника.
11	5A	Клавиатура. Выключатель внешнего замка. Комбинированный охранный сенсорный модуль.
12	7,5 А	Передний интерфейсный модуль управления (климат-контроль). Модуль переключения передач. Задний модуль климат-контроля.
13	7,5 А	Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой.
14	10A	Модуль управления удерживающими устройствами.
15	10A	Интеллектуальное питание разъема канала передачи данных.
16	5А / 10А	2019: Реле открытия багажника (5A). 2020: Реле открывания крышки багажника (5 А) / крышка багажника с электроприводом (15 А).
17	5A	Не использовался (запасной).
18	5A	Кнопочный пусковой переключатель.
19	7,5 А	Не используется.
20	7.5A	Модуль управления фарами.
21	5A	Датчик влажности.
22	5A	Не используется.
23	10A	Задержка вспомогательного питания. Переключатель левого переднего стеклоподъемника. Лунная крыша. Модуль солнцезащитной шторки заднего стекла. инвертор постоянного тока.
24	30A	Реле центрального замка.
25	30A	Зональный модуль левой передней двери.
26	30A	Зональный модуль правой передней двери.
27	30A	Лунная крыша.
28	20A	Усилитель с цифровой обработкой сигналов Revel.
29	30A	Зональный модуль левой задней двери.
30	30A	Зональный модуль правой задней двери.
31	15A	Модуль памяти колонки. Усовершенствованный дисплей на лобовом стекле.
32	— / 10А	2019: Не используется. 2020: СИНХРОНИЗАЦИЯ (10А).
33	10А / 20А	2019: СИНХРОНИЗАЦИЯ; радиочастотный приемник; Развлекательная программа для пассажиров задних сидений. (10А) 2020: Радиочастотный приемник; Развлекательная программа для пассажиров задних сидений. (20А)
34	30A	Реле запуска/запуска.
35	5A	Модуль управления удерживающими устройствами.
36	15A	Модуль системы удержания в полосе. Автоматический дальний свет. Электрохромные зеркала. Задние сиденья с подогревом. Модуль динамики автомобиля.
37	20A	Подогрев руля. Модуль управления усилием на руле. Модуль управления углом поворота руля.
38	30A	Не используется.

Моторного отсека

Назначение предохранителей в моторном отсеке (2019, 2020)

№	Номинал, Ампер	Защищенные компоненты
1	20A	Питание модуля управления силовым агрегатом.
2	20A	Выбросы двигателя. Многофункциональная контрольная лампа (MIL).
3	20A	Катушка реле управления муфтой кондиционера. Вентиляция и климат-контроль (VACC). Активные решетчатые жалюзи. Реле вентилятора охлаждения. Модуль полного привода (двигатели 2,7 л и 3,7 л).
4	20A	Катушки зажигания.
5	—	Не используется.
6	15A	Топливные форсунки (двигатель 3,7 л).
7	5A	Блок реле наклона спинки.
8	—	Не используется.
9	—	Не используется.
10	10A	Не используется (2019 г.) / Запасной (2020 г.).
11	—	Реле вектора крутящего момента (двигатель 3,0 л).
12	—	Не используется.
13	40A	Откидывание заднего сиденья.
14	—	Реле модуля управления силовым агрегатом.
15	20A	Рог.
16	10A	Муфта кондиционера.
17	—	Не используется.
18	—	Не используется.
19	—	Реле обогрева заднего стекла.
20	—	Реле электровентилятора охлаждения.
21	—	Реле электровентилятора охлаждения. (3,0)
22	30A	Электрический вентилятор охлаждения. (3,0)
23	—	Не используется.
24	—	Не используется.
25	—	Реле мотора вентилятора.
26	30A	Клапаны антиблокировочной тормозной системы.
27	—	Не используется.
28	30A	Задние сиденья с климат-контролем.
29	—	Реле запуска/запуска.
30	—	Не использовался (запасной).
31	10A	Рулевое управление с электроусилителем. Электрический стояночный тормоз.
32	10A	Модуль антиблокировочной тормозной системы.
33	10A	Модуль управления силовым агрегатом.
34	10A	Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Модуль камеры 360 градусов. Задняя камера. Модуль управления диапазоном передач.
35	—	Не используется.
36	—	Реле электровентилятора охлаждения.
37	—	Реле наклона заднего сиденья.
38	—	Реле муфты компрессора кондиционера.
39	—	Реле звукового сигнала.
40	—	Не используется.
41	—	Не используется.
42	40A	Двигатель вентилятора.
43	—	Не используется.
44	50A	Шина модуля управления кузовным оборудованием/модуля качества напряжения.
45	—	Не используется.
46	50A	Электрический вентилятор охлаждения.
47	50A	Электрический вентилятор охлаждения.
48	50A	Шина модуля управления кузовным оборудованием RP1.
49	40A	Управление вектором крутящего момента (двигатель 3,0 л).
50	50A	Шина модуля управления кузовным оборудованием RP2.
51	—	Не используется.
52	60A	Насос антиблокировочной тормозной системы.
53	40A	Адаптивное переднее рулевое управление.
54	40A	Обогрев лобового стекла.
55	40A	Обогрев заднего стекла.
56	40A	Силовой инвертор.
57	30A	Модуль крышки силового отсека. Ручная защелка крышки багажника.
58	—	Не используется.
59	—	Не используется.
60	30A	Топливный насос.
61	—	Не используется.
62	20A	Точка питания 2А.
63	30A	Модуль управления сиденьем с электроприводом. Передние сиденья с подогревом.
64	—	Не используется.
65	30A	Топливный насос 2.
66	30A	Пассажирское сиденье с электроприводом.
67	20A	Точка питания 1В.
68	15A	Вспомогательный вентилятор.
69	20A	Точка питания 1А.
70	—	Не используется.
71	—	Не используется.
72	30A	Модуль сиденья водителя с электроприводом.
73	—	Не используется.
74	25A	Мотор стеклоочистителя.
75	—	Не используется.
76	20A	Не использовался (запасной).
77	—	Не используется.
78	30A	Стартер.
79	20A	Вспомогательный насос трансмиссии (двигатель 2,0 л с системой «старт-стоп»).
80	—	Не используется.
81	5A	Интеллектуальная зарядка USB - со стороны пассажира.
82	5A	Умная зарядка USB - консоль.
83	20A	Электронная дверная защелка (слева сзади).
84	5A	Интеллектуальная зарядка USB - со стороны водителя.
85	20A	Электронная дверная защелка (правая передняя).
86	20A	Электронная защелка двери (правая задняя).
87	15A	Модуль управления диапазоном передач.
88	5A	Задняя часть откидывается.
89	20A	Электронная дверная защелка (слева спереди).
90	10A	Реле модуля управления силовым агрегатом.
91	10A	Включатель/выключатель тормоза.
92	15A	Модуль переднего мультиконтурного сиденья.
93	15A	Задние мультиконтурные сиденья.
94	20A	Правая боковая фара с газоразрядными лампами высокой интенсивности.
95	20A	Левая боковая фара с мощным разрядом.
96	10A	Парковочный обогрев дворников.
97	10A	Чувствительная линия генератора.
98	5A	Датчик дождя.
99	—	Не используется.
