Предохранители и реле Lincoln Corsair (2020-…)

Схемы относятся к указанным годам и вариантам Lincoln Corsair (2020-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Расположение предохранителей Lincoln Corsair 2020-…

Расположение предохранителей Lincoln Corsair 2020-…

Предохранители прикуривателя (розетка) в Lincoln Corsair Это предохранители № 70 (разъем питания в задней части грузового отсека), № 71 (разъем питания задней консоли) в блоке предохранителей в моторном отсеке.

Блок предохранителей в салоне

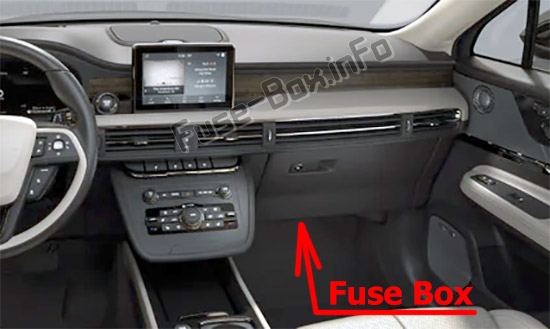

Расположение блока предохранителей

Блок предохранителей находится в салоне под перчаточным ящиком.Расположение блока предохранителей

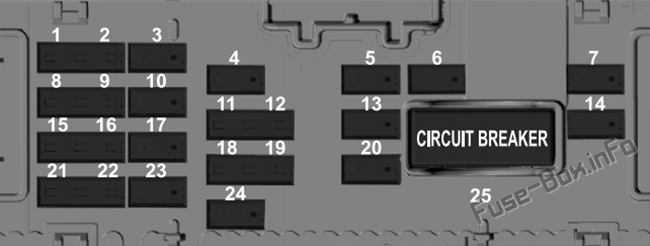

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне (2020)
№Номинал, АмперОписание
15AНе используется
25AЗадние сиденья с подогревом
310AПешеходный оповещатель
410AЗамок зажигания
520ALock
Разблокировать
610AЛюк
инвертор постоянного тока
730AМодуль пассажирской двери
85AМодуль управления системой помощи при парковке
95AМодуль обработки изображений А
Электрохроматическое зеркало
1010AРасширенный силовой модуль
115AЗадняя дверь с электроприводом
Модуль управления задней подъемной дверью без помощи рук
Модуль блока управления телематики
125AБесключевой кнопочный переключатель
1315AЗамок водительской двери
1430AМодуль водительской двери
1515AРасширенный силовой модуль
1615AМодуль динамики автомобиля
1715ASYNC
Приемопередающий модуль
Встроенная панель управления
187.5AПереключатель сиденья водителя с электроприводом
Переключатель сиденья пассажира с электроприводом
Беспроводной модуль зарядки аксессуаров
Выбираемый переключатель режимов движения
197.5AБлок переключателей фар
Модуль блока управления телематики
Модуль Bluetooth с низким энергопотреблением
2010AНе используется (запасной)
217.5AКлимат-контроль
Модуль электронного переключения передач
227.5AПриборный щиток
Модуль шлюза
Модуль управления рулевой колонкой
2320AАудиоблок
2420AПроекционный дисплей
2530AНе используется (запасной)

Блок предохранителей в моторном отсеке

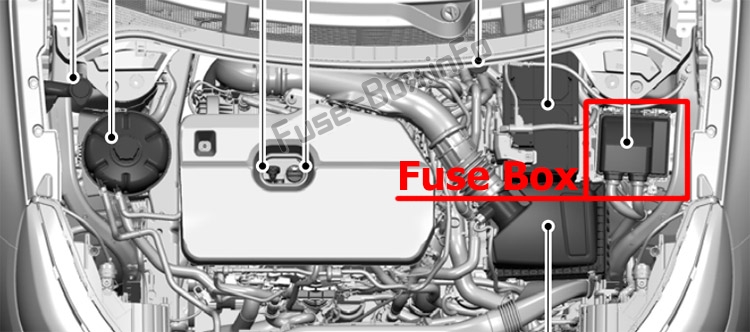

Расположение блока предохранителей

Расположение блока предохранителей

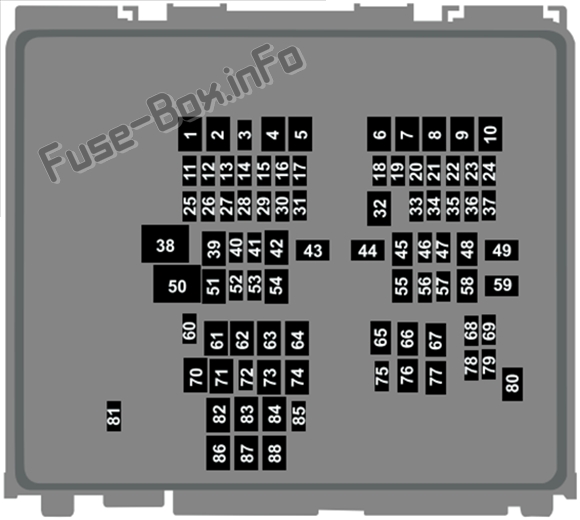

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке (2020)
№Номинал, АмперЗащищенный компонент
1—Не используется
230AПодсветка с подогревом
310AОбогрев наружных зеркал
450AЭлектрический водяной насос (гибрид)
5—Не используется
6—Не используется
740AМодуль управления трансмиссией
8—Не используется
930AОсвобождение второго ряда сидений
10—Не используется
1115AМодуль управления силовым агрегатом
1215AМодуль управления силовым агрегатом
1315AМодуль управления силовым агрегатом
1415AМодуль управления силовым агрегатом
15—Не используется
16—Не используется
1715AПарк дворников с подогревом
1810AМуфта кондиционера
19—Не используется
205ADC/DC преобразователь (гибрид)
2110AМодуль контроля заряда аккумулятора (гибрид)
225AАдаптивный круиз-контроль
235AСветовое кольцо зарядного порта (гибрид)
245AЭлектронный блок управления аккумуляторной батареей (гибрид)
2525AЛевый усиленный модуль наружного освещения
2625AПравый усиленный модуль наружного освещения
275AМодуль управления силовым агрегатом (гибрид)
2810AМодуль антиблокировочной тормозной системы
2910AМодуль управления силовым агрегатом
3010AЭлектронный контроль устойчивости
Трансмиссионный масляный насос
315AЭлектронный усилитель руля
3230AМодуль управления кузовом
3310AПередняя камера помощи при парковке
Камера заднего вида
Информационная система слепых зон
Привод переключения передач
Модуль круиз-контроля
Модуль обработки изображений B
3410AРегулировка уровня фар
3515AРулевое колесо с подогревом
3610AМодуль управления силовым агрегатом (гибрид)
3720AHorn
3840AДвигатель вентилятора
39—Не используется
4010AВыключатель тормоза
4120AУсилитель
4230AВодительское сиденье с электроприводом
4340AКлапаны управления антиблокировочной системой тормозов
4440AМодуль буксировки прицепа
4530AПассажирское сиденье с электроприводом
4620AТрансмиссионный масляный насос
Температура трансмиссионного масла
4720AСиденья с подогревом
4830AЗадняя дверь с электроприводом
4960AНасос управления антиблокировочной системой тормозов
5060AОхлаждающий вентилятор
5130AЛюк
525AUSB-порт для зарядки — задняя консоль
535AUSB-порт для зарядки — задняя консоль
5420AМодуль заднего сиденья с подогревом
5530AПусковой двигатель
5620AУсилитель
5710AРазъем канала передачи данных
5830AМодуль сиденья с климат-контролем
5940AМодуль управления кузовом
60—Не используется
61—Не используется
62—Не используется
63—Не используется
64—Не используется
65—Не используется
66—Не используется
67—Не используется
685AМассовый расход воздуха
И потребление
Датчик температуры воздуха
6915AПортовые топливные форсунки
7020AЗадняя грузовая розетка
7120AРозетка питания на задней консоли
7220AСтеклоочиститель заднего стекла
73—Не используется
7430AМотор стеклоочистителя
7520AБлокировка рулевой колонки
76—Не используется
77—Не используется
7815AМультиконтурные сиденья
7910AОмыватель фар
8020AТопливный насос
8110AНасос омывателя заднего стекла
8240AИнвертор мощности
83—Не используется
8440AБлок распределения вспомогательного питания (гибрид)
855AДатчик дождя
86—Не используется
87—Не используется
88—Не используется
