Предохранители и реле Lincoln LS (2000-2006)

Схемы относятся к указанным годам и вариантам Lincoln LS (2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Расположение предохранителей Lincoln LS 2000-2006 гг.

Расположение предохранителей Lincoln LS 2000-2006 гг.

Предохранители прикуривателя (розетка) являются предохранитель № 32 (прикуриватель) в блоке предохранителей панели приборов и предохранители № 10 (с 2001 года: розетка — консоль), № 12 (с 2003 года: розетка — пепельница) в заднем распределительном щитке (багажнике). .

Расположение блока предохранителей

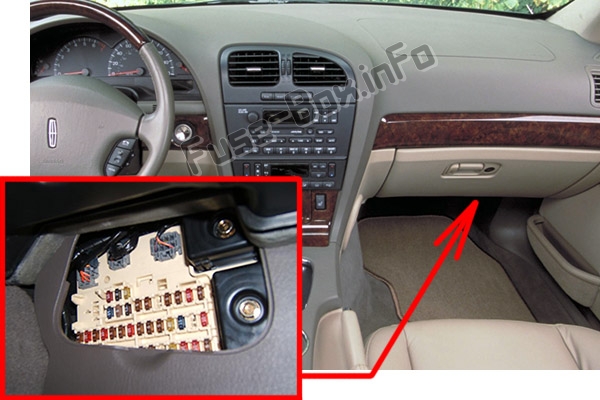

Пассажирский салон

Панель предохранителей находится под перчаточным ящиком на правой боковой панели. Снимите крышку панели, чтобы получить доступ к предохранителям.Пассажирский салон

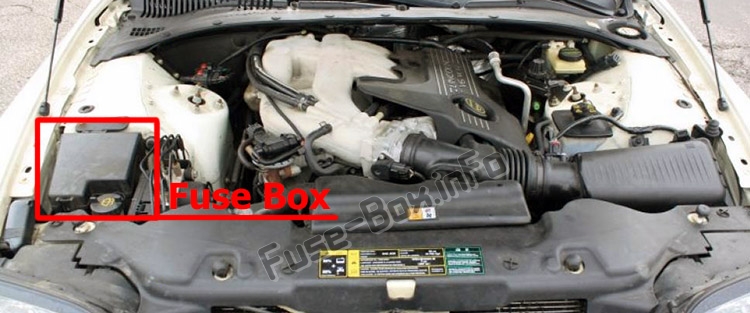

Моторного отсека

Моторного отсека

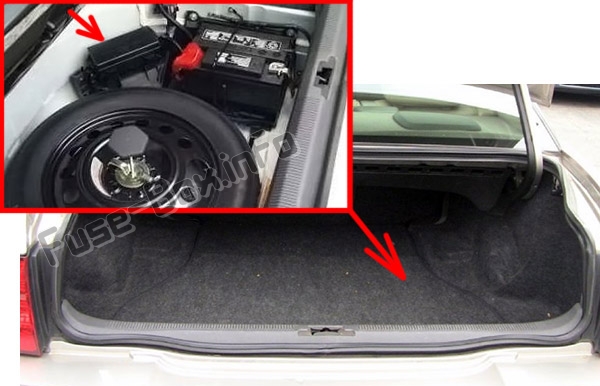

Багажное отделение

Задний распределитель тока находится в багажнике под крышкой ниши запасного колеса (рядом с аккумулятором).Багажное отделение

Схемы блока предохранителей

2000, 2001, 2002

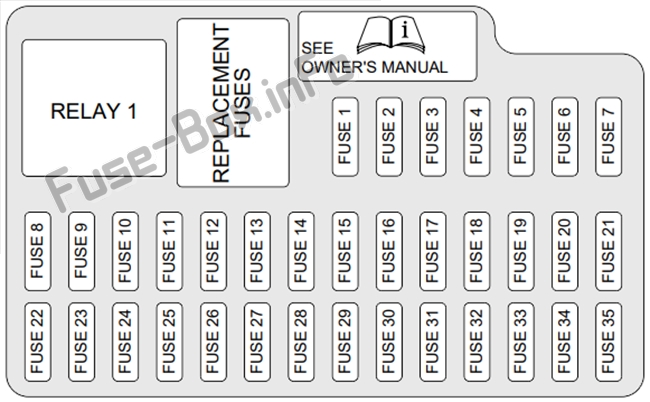

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2000-2002 гг.)
№Номинал, АмперОписание
15AКатушка реле стартера
25AРадио
35AАБС/TCS/AdvanceTrac
45AКомбинация приборов, реле PCM, реле топливного насоса, REM, транзитное реле
55AПереключатель T / A, переключатель отмены O / D, датчик автолампы, модули обогреваемых сидений, VCS (2002 г.)
610AБД II
75ADDM, DSM, противоугонный светодиод, звуковой сигнал безопасности, PCM, зеркало с электроприводом
85AПравый передний поворот, правый передний повторитель, правый передний боковой маркер, правый передний стояночный фонарь
910AПравый передний ближний свет
105AЛевый передний поворот, левый передний повторитель, левый передний боковой маркер, левый передний стояночный фонарь
1110AЛевый передний дальний свет
1210AРегулировка уровня фар (при наличии)
135AКластер
1410AРКМ, ДАТЦ
155AНе используется (запасной)
165AЗеркало E / C, органы управления подогревом сидений, RSM (модуль датчика дождя)
175ARCM, контрольная лампа генератора
1820AРадио, ЦРУ
1915AНаклон/Телемоторы
2010AFEM, DATC, Кластер, Brake Shift Interlock, REM
2110AЗеркала с электроприводом складывания
2210ADDM, Зеркало двери водителя
2310AПравый передний дальний свет
245APATS
2510AЛевый передний ближний свет
263A2000: Реле стеклоочистителя
2001-2002: Реле стеклоочистителя, омыватель ветрового стекла
2710AРадио, Мобильный телефон, VCS (2002)
285A2000–2001: Рог безопасности
2002: Не используется (запасной)
295A2000-2001: Чувство зажигания буксировки прицепа, VEMS, FEM
2002: ФЭМ
305A2000–2001 годы: ФЭМ
2002: ФЭМ, пассажирское зеркало с электроприводом
31—Не используется
3220AЗажигалка
3310A2000-2001: Переключатель подсветки
2002: Переключатель подсветки, FEM
3410AНе используется (запасной)
355AСигнал стоп-сигнала

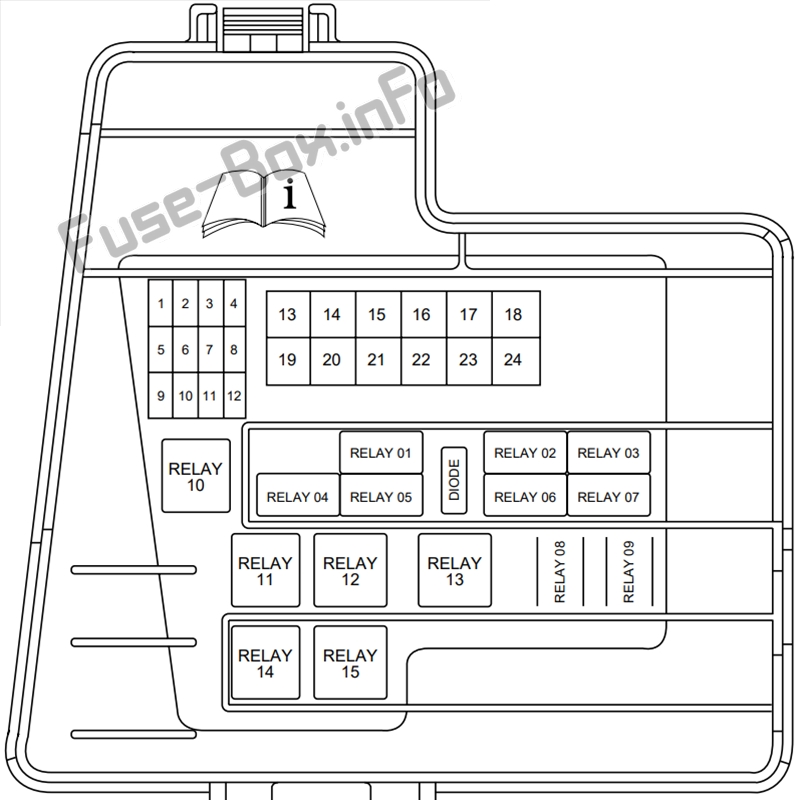

Моторного отсека

Моторного отсека

Назначение предохранителей в переднем токораспределителе (2000-2002 гг.)
№Номинал, АмперОписание
110AМуфта кондиционера
210A2000: Насос омывателя ветрового стекла
2001-2002: не используется
315 AПротивотуманная фара
415 AHorn
520 AТопливные форсунки
615 AСоленоид коробки передач
7—Не используется
8—Не используется
9—Не используется
105A2000-2001: не используется
2002: Соленоид РХХ
1115 AHEGO
1210AПОЛИЦЕЙСКИЕ
1330AПарк дворников с подогревом
1430AМодуль АБС
15—Не используется
1630AДвигатель вентилятора
1720AВоздушный насос Thermactor (только для автомобилей с низким уровнем выбросов)
1840APCM
19—Не используется
2030AМотор стеклоочистителя
2130AСоленоид стартера
2230AАБС мотор
23—Не используется (предохранитель)
24—Не используется
Реле 01—Стеклоочиститель Привет/Низ
Реле 02—Дворник Парк
Реле 03—COP'S и HEGO's
Реле 04—2000: Омыватель ветрового стекла
2001-2002: не используется
Реле 05—Вспомогательный насос охлаждающей жидкости (V8)
Реле 06—Horn
Реле 07—Противотуманные фары
Реле 08—Муфта кондиционера
Реле 09—Работа стеклоочистителя/разгон
Реле 10—Двигатель вентилятора
Реле 11—Не используется
Реле 12—Парк дворников с подогревом
Реле 13—Не используется
Реле 14—Мощность ПКМ
Реле 15—Пусковой двигатель
Диод—PCM

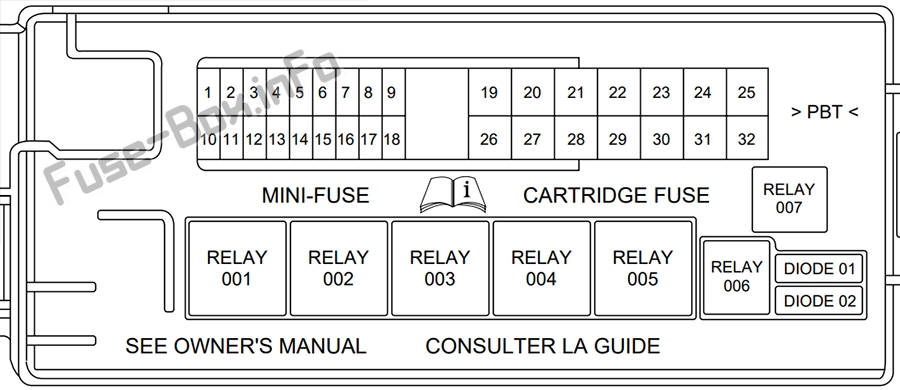

Багажное отделение

Багажное отделение

Назначение предохранителей в заднем токораспределителе (2000-2002 гг.)
№Номинал, АмперОписание
115 A2000-2001: Соленоид открытия крышки багажника
2002: Соленоид открывания крышки багажника, замок двери пассажира
210A2000-2001: Правый задний поворотник
2002: Правый задний поворотник, лампа номерного знака
35AЛевый задний стоп-сигнал
410AСоленоид открывания топливного люка
510AЛампы любезности и карты
610AЛевые задние поворотники и фонари заднего хода
75AПравый задний стоп-сигнал
810AЦентральный верхний стоп-сигнал
95AЗеркало с подогревом
1020A2000: Не используется
2001-2002: Презентация
1115 AСиденья с подогревом
125AТранзитное реле (при наличии)
13—Не используется
145AТелефон, CD, ВЭМС
155AЧувство генератора
1620 AЛюк
1715 AТопливный насос
1820 AУсилитель сабвуфера
1920AREM — левое заднее стекло
2020ADDM — окно драйвера
2120AПоясничная опора водителя, сиденья с электроприводом
2220AЗажигание
2330ASSP4
2430ASSP3
2540AП-Дж/Б
2620AFEM - Окно переднего пассажира
2730ASSP1
2820AПоясничная опора пассажира, сиденья с электроприводом
2930AЗадний антиобледенитель
3020AREM — правое заднее стекло
3120A2000: Не используется
2001-2002: Замок зажигания (механическая коробка передач V6)
3230ASSP2
Реле 001—SSP1
Реле 002—SSP4
Реле 003—Задний антиобледенитель
Реле 004—SSP3
Реле 005—SSP2
Реле 006—Не используется
Реле 007—Топливный насос
Диод 01—Не используется
Диод 02—Двигатель топливного насоса

2003, 2004

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2003-2004 гг.)
№Номинал, АмперОписание
15AКатушка реле стартера
25AРадио
35AАБС/TCS/AdvanceTrac
45AКомбинация приборов, реле модуля управления трансмиссией (PCM), реле топливного насоса, REM, транзитное реле
510AМодуль управления системами безопасности (RCM), электронный блок управления системой обнаружения присутствия пассажиров (PODS)
610AБД II
75ADDM, DSM, противоугонный светодиод, переключатель электропривода зеркал, переключатель электрического стояночного тормоза (EPB)
85AПравый передний поворот, Правый передний повторитель, Правый передний боковой габарит, Правый передний стояночный фонарь
915AПравый передний ближний свет/HID
105AЛевый передний поворот, Левый передний повторитель, Левый передний габаритный огонь, Левый передний стояночный фонарь
1110AЛевый передний дальний свет
125AДатчик дождя, Электрохромное зеркало.
135AКластер
145ADATC
155AОтмена O/D, переключатель ABS/Traction-Assist
165AОрганы управления подогревом сидений, модуль сиденья с климат-контролем
175ARCM, контрольная лампа генератора
1820AРадио, ЦРУ, Навигатор
1915AНаклон/Теледвигатели
2010AFEM, DATC, кластер, REM
217.5AНе используется (запасной)
2210AДДМ, зеркало водительской двери
2310AПравый передний дальний свет
245APATS
2515AЛевый передний ближний свет/HID
265AМодуль стеклоочистителя
2710AРадио, навигационный блок
285AНе используется (запасной)
295AFEM, помощь при парковке задним ходом
305AFEM, Электропривод зеркала со стороны пассажира
31—Не используется
3220AЗажигалка
3310AВыключатель подсветки, МКЭ
3410AНе используется (запасной)
355AСигнал стоп-сигнала

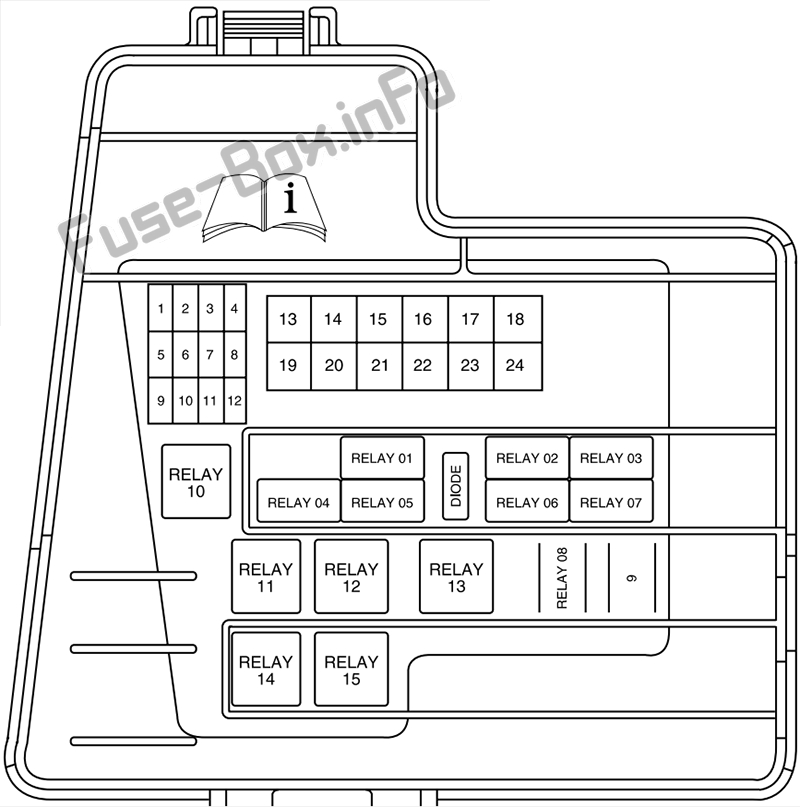

Моторного отсека

Моторного отсека

Назначение предохранителей в переднем токораспределителе (2003-2004 гг.)
№Номинал, АмперОписание
110AМуфта кондиционера, Клапан управления охлаждающей жидкостью, Дополнительный насос охлаждающей жидкости
2—Не используется
315 AПротивотуманная фара
420AHorn
515 AТопливные форсунки, электрический вентилятор охлаждения, датчик массового расхода воздуха (MAF)
615 AСоленоид коробки передач, EGR
7—Не используется
8—Не используется
9—Не используется
10—Не используется
1115 AHEGO
1215 AКатушка на штекере
1330AПарк дворников с подогревом
1430AМодуль АБС
15—Не используется
1630AДвигатель вентилятора
17—Не используется
18—Не используется
1930AЭлектрический стояночный тормоз
2030AМотор стеклоочистителя
2130Aсоленоид стартера
2240AАБС двигатель
23—Не используется
24—Не используется
Реле 01—Не используется
Реле 02—Не используется
Реле 03—Катушка на штекере и HEGO
Реле 04—Правые ксеноновые фары
Реле 05—Дополнительный насос охлаждающей жидкости (двигатели V8)
Реле 06—Левые ксеноновые фары
Реле 07—Противотуманные фары
Реле 08—Муфта кондиционера
Предохранитель 09—Не используется
Реле 10—Двигатель вентилятора
Реле 11—Не используется
Реле 12—Парк дворников с подогревом
Реле 13—Horn
Реле 14—мощность ПКМ
Реле 15—Пусковой двигатель
Диод—PCM

Багажное отделение

Багажное отделение

Назначение предохранителей в заднем токораспределителе (2003-2004 гг.)
№Номинал, АмперОписание
115 A2003: Соленоид открывания крышки багажника, электродвигатели замка двери пассажира, замок рулевой колонки.
2004: Соленоид открывания крышки багажника, двигатели замка пассажирской двери.
210AФонарь заднего правого поворота, лампа освещения номерного знака
35AЛевый задний стоп-сигнал/задний фонарь
410AСоленоид открывания топливного люка, лампа крышки багажника
510AГабаритные и картографические фонари, Модуль радиоантенны
610AЛевый задний поворотник и фонари заднего хода
75AПравый задний стоп-сигнал/задний фонарь
85AЦентральный верхний стоп-сигнал
95AЗеркало с подогревом
1020AТочка питания - консоль
1120AЗадние сиденья с подогревом
1220AРозетка - пепельница
13—Не используется
1410AБлок навигации
155Aсмысл генератора
1620AЛюк
1715 AДвигатель топливного насоса
1820А / 30А2003: Навигационный усилитель, сабвуфер (20А)
2004:
Усилитель сабвуфера (20А)
Усилитель THX, усилитель сабвуфера (30А)
1920AREM — левое заднее стекло
2030AЭлектродвигатели передних стекол
2120AПоясница водителя, Сиденья с электроприводом
2220AЗамок зажигания
2330ASSP4
2430ASSP3
2540AП-Дж/Б
2630AМодуль сиденья с климат-контролем
2730ASSP1
2820AПоясничный подпор пассажира, Сиденья с электроприводом
2940AЗадний антиобледенитель
3020AREM — правое заднее стекло
3130AОсновная мощность силового агрегата
3230ASSP2
Реле 001—SSP1
Реле 002—SSP4
Реле 003—Задний антиобледенитель
Реле 004—SSP3
Реле 005—SSP2
Реле 006—Не используется
Реле 007—Двигатель топливного насоса
Диод 01—Не используется
Диод 02—Двигатель топливного насоса

2005, 2006

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2005-2006 гг.)
№Номинал, АмперОписание
15AКатушка реле стартера
25AРадио
35AАБС/TCS/AdvanceTrac
45AКомбинация приборов, реле модуля управления трансмиссией (PCM), реле топливного насоса, REM
510AМодуль управления удерживающими устройствами (RCM)
610AБД II
75ADDM, DSM, противоугонный светодиод, выключатель зеркал с электроприводом, выключатель электрического стояночного тормоза, PCM
85AПравый передний поворот, Правый передний габарит, Правый передний стояночный фонарь
915AПравый передний ближний свет/HID
105AЛевый передний поворот, Левый передний габарит, Левый передний стояночный фонарь
1110AЛевый передний дальний свет
125AЭлектрохромное зеркало
135AКластер
145ADATC
155AОтмена O/D, переключатель ABS/Traction-Assist
165AОрганы управления подогревом сидений, модуль сиденья с климат-контролем
175ARCM, контрольная лампа генератора
1820AРадио, ЦРУ, Навигатор
1915AНаклон/Теледвигатели
2010AFEM, DATC, кластер, REM
217.5AНе используется (запасной)
2210AДДМ, зеркало водительской двери
2310AПравый передний дальний свет
245APATS
2515AЛевый передний ближний свет/HID
265AМодуль стеклоочистителя
2710AРадио, навигационный блок
285AНе используется (запасной)
295AFEM, помощь при парковке задним ходом
305AFEM, Электропривод зеркала со стороны пассажира
31—Не используется
3220AЗажигалка
3310AВыключатель подсветки, МКЭ
3410AНе используется (запасной)
355AСигнал стоп-сигнала

Моторного отсека

Моторного отсека

Назначение предохранителей в переднем токораспределителе (2005-2006 гг.)
№Номинал, АмперОписание
110AМуфта кондиционера, Клапан управления охлаждающей жидкостью, Дополнительный насос охлаждающей жидкости
2—Не используется
315AПротивотуманная фара
420AHorn
515AТопливные форсунки, электрический вентилятор охлаждения, датчик массового расхода воздуха (MAF)
615AСоленоид коробки передач, EGR
7—Не используется
8—Не используется
9—Не используется
10—Не используется
1115AHEGO
1215AКатушка на штекере
1330AПарк дворников с подогревом
1430AМодуль АБС
15—Не используется
1630AДвигатель вентилятора
17—Не используется
18—Не используется
1930AЭлектрический стояночный тормоз
2030AМотор стеклоочистителя
2130Aсоленоид стартера
2240AАБС двигатель
23—Не используется
24—Не используется
Реле 01—Не используется
Реле 02—Не используется
Реле 03—Катушка на штекере и HEGO
Реле 04—Правые ксеноновые фары
Реле 05—Дополнительный насос охлаждающей жидкости (двигатели V8)
Реле 06—Левые ксеноновые фары
Реле 07—Противотуманные фары
Реле 08—Муфта кондиционера
Предохранитель 09—Не используется
Реле 10—Двигатель вентилятора
Реле 11—Не используется
Реле 12—Парк дворников с подогревом
Реле 13—Horn
Реле 14—мощность ПКМ
Реле 15—Пусковой двигатель
Диод—PCM

Багажное отделение

Багажное отделение

Назначение предохранителей в заднем токораспределителе (2005-2006 гг.)
№Номинал, АмперОписание
115AСоленоид открывания крышки багажника, электродвигатели замка двери пассажира
210AФонарь заднего правого поворота, лампа освещения номерного знака
35AЛевый задний стоп-сигнал/задний фонарь
410AСоленоид открывания топливного люка, лампа крышки багажника
510AГабаритные и картографические фонари, Модуль радиоантенны
610AЛевый задний поворотник и фонари заднего хода
75AПравый задний стоп-сигнал/задний фонарь
85AЦентральный верхний стоп-сигнал
95AЗеркало с подогревом
1020AТочка питания - консоль
1120AЗадние сиденья с подогревом
1220AРозетка - пепельница
13—Не используется
1410AБлок навигации
155Aсмысл генератора
1620AЛюк
1715AДвигатель топливного насоса
1820А / 30АУсилитель сабвуфера (20А) / усилитель THX, Усилитель сабвуфера (30А)
1920AREM — левое заднее стекло
2030AЭлектродвигатели передних стекол
2120AПоясница водителя, Сиденья с электроприводом
2220AЗамок зажигания
2330ASSP4
2430ASSP3
2540AП-Дж/Б
2630AМодуль сиденья с климат-контролем
2730ASSP1
2820AПоясничный подпор пассажира, Сиденья с электроприводом
2940AЗадний антиобледенитель
3020AREM — правое заднее стекло
3130AОсновная мощность силового агрегата
3230ASSP2
Реле 001—SSP1
Реле 002—SSP4
Реле 003—Задний антиобледенитель
Реле 004—SSP3
Реле 005—SSP2
Реле 006—Не используется
Реле 007—Двигатель топливного насоса
Диод 01—Не используется
Диод 02—Двигатель топливного насоса
