Предохранители и реле Lincoln Mark LT (2006-2008)
Схемы относятся к указанным годам и вариантам Lincoln Mark LT (2006-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Mark LT 2006-2008 гг.
Предохранители прикуривателя (розетки) в Lincoln Mark LT это предохранители №37 (2006: Задняя розетка; 2007-2008: Задняя розетка, Центральная консоль), №39 (2006: Розетка на приборной панели), №41 (2006: Прикуриватель), №110 (2007) -2008: Прикуриватель) и #117 (2007: Розетка питания приборной панели) в блоке предохранителей в салоне.
Оглавление
Коробка распределения питания
Коробка распределения питания

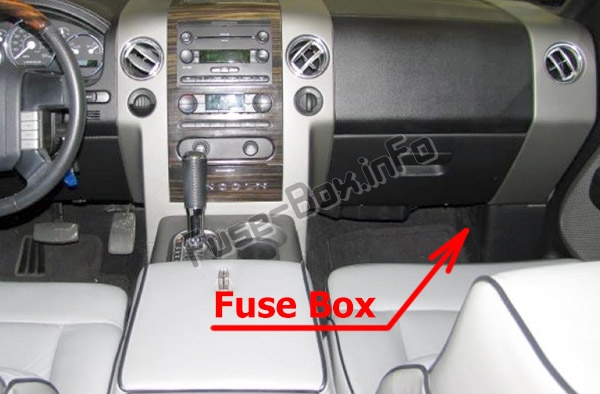

Расположение блока предохранителей
Панель предохранителей расположена под правой стороной панели приборов в кик-панели. Снимите панель отделки и крышку блока предохранителей, чтобы получить доступ к предохранителям.

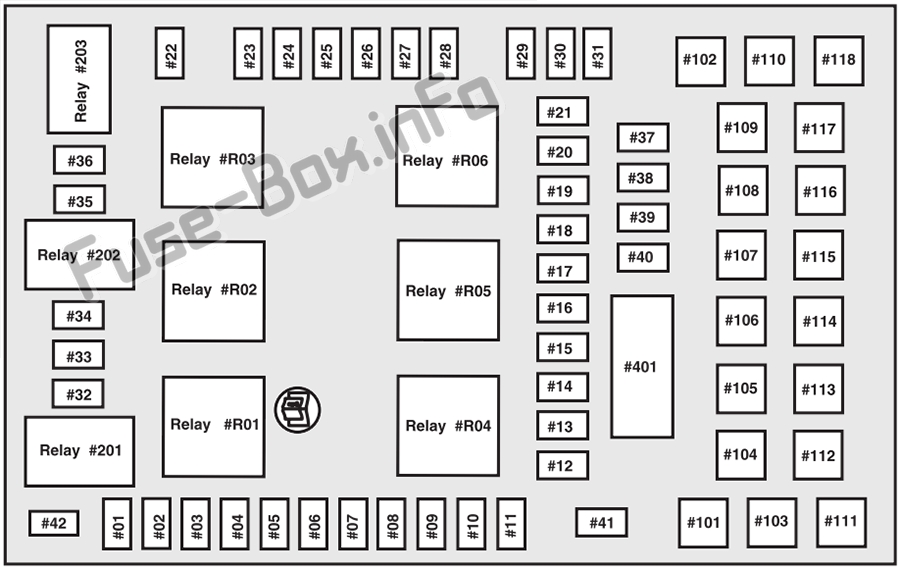

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Run/Accessories — Стеклоочистители, Комбинация приборов |
| 2 | 20 A | 2006: Стоп-сигналы, выключатель тормоза. 2007-2008: стоп-сигналы, выключатель тормоза, аварийная сигнализация. |
| 3 | 5A | 2006: Зеркала с электроприводом, сиденья и педали с памятью 2007-2008: Зеркала с электроприводом, Сиденья и педали с памятью, Сиденье водителя с электроприводом. |
| 4 | 10A | Питание от батареи DVD, складывающееся зеркало с электроприводом |
| 5 | 7,5 А | Сохраняйте память для модуля управления силовым агрегатом (PCM) и модуля климат-контроля. |
| 6 | 15A | Парковочные огни, BSM, Подсветка панели приборов |
| 7 | 5A | Радио (стартовый сигнал) |
| 8 | 10A | Подогрев зеркал, Индикатор включения |
| 9 | 20A | 2006: Не используется 2007-2008: Реле топливного насоса, Топливные форсунки |
| 10 | 20 A | Реле фонарей заднего хода прицепа (печатная плата 1), реле габаритных огней прицепа (R201) |
| 11 | 10A | Муфта кондиционера, соленоид 4x4 |
| 12 | 5A | 2006: Не используется 2007-2008: Катушка реле PCM |
| 13 | 10A | Питание модуля климат-контроля, сигнальное реле |
| 14 | 10A | Катушка реле фонаря заднего хода и дневных ходовых огней (DRL), реле давления кондиционера, резервный переключатель контроля скорости, подогрев PCV, катушка реле фонаря заднего хода прицепа, ABS, система помощи при парковке задним ходом, зеркало EC, навигационное радио (задний ход) ввод) (2007-2008) |
| 15 | 5A | 2006: Отмена овердрайва, Кластер 2007-2008: Отмена овердрайва, приборная панель, переключатель контроля тяги. |
| 16 | 10A | Соленоид блокировки переключения тормозов |
| 17 | 15A | Реле противотуманных фар (R202) |
| 18 | 10A | Подача Run/Start — потолочная розетка, электрохромное зеркало, подогрев сидений, BSM, компас, RSS (система обнаружения заднего хода) |
| 19 | 10A | 2006: Ограничения (модуль подушки безопасности) 2007-2008: Ограничения (модуль подушки безопасности), OCS |
| 20 | 10A | Питание от аккумуляторной батареи для верхней точки питания |
| 21 | 15A | Кластер поддерживает мощность |
| 22 | 10A | Задержка питания аксессуаров для аудиосистемы, выключателя дверного замка с электроприводом и подсветки выключателя люка |
| 23 | 10A | Правая фара ближнего света |
| 24 | 15A | Энергосбережение батареи для ламп по требованию |
| 25 | 10A | Левая фара ближнего света |
| 26 | 20 A | Реле звукового сигнала (PCB3), питание звукового сигнала |
| 27 | 5A | 2006: контрольная лампа отключения подушки безопасности пассажира (PAD), контрольная лампа подушки безопасности кластера, питание кластера RUN/START 2007-2008: Контрольная лампа отключения подушки безопасности пассажира (PAD), блок питания RUN/START |
| 28 | 5A | Приемопередатчик SecuriLock (PATS) |
| 29 | 15A | ПКМ 4x4 мощность |
| 30 | 15A | ПКМ 4x4 мощность |
| 31 | 20 A | Радиомощность, Спутниковый радиомодуль |
| 32 | 15A | Клапан управления парами (VMV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода с подогревом отработавших газов (HEGO) № 11 и № 21, CMCV, датчик массового расхода воздуха (MAF), VCT, электронная муфта вентилятора (2007-2008) |
| 33 | 15A | Соленоид переключения, CMS №12 и №22 |
| 34 | 20 A | Топливные форсунки и мощность PCM |
| 35 | 20 A | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10A | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 A | 2006: Задняя розетка 2007-2008: Розетка сзади, розетка на центральной консоли. |
| 38 | 25 A | Мощность сабвуфера |
| 39 | 20 A | 2006: Розетка на приборной панели 2007-2008: Не используется |
| 40 | 20 A | Фары ближнего света, ДХО |
| 41 | 20 A | 2006: Прикуриватель, диагностический разъем питания 2007-2008: Не используется |
| 42 | 10A | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30 A | соленоид стартера |
| 102 | 20A | Питание замка зажигания |
| 103 | 20A | Клапаны АБС |
| 104 | — | Не используется |
| 105 | 30A | Электрические тормоза прицепа |
| 106 | 30 A | Зарядка аккумуляторной батареи прицепа |
| 107 | 30 A | Электрозамки дверей (BSM) |
| 108 | 30 A | Пассажирское сиденье с электроприводом |
| 109 | 30 A | 2006: Сиденье водителя с электроприводом, регулируемые педали 2007-2008: Сиденье водителя с электроприводом, Регулируемые педали, Модуль памяти (педали, сиденье, зеркало) |
| 110 | 20A | 2006: Не используется 2007-2008: Прикуриватель, диагностический разъем питания |
| 111 | 30 A | реле 4x4 |
| 112 | 40 A | Мощность насоса АБС |
| 113 | 30 A | Стеклоочистители и насос омывателя |
| 114 | 40 A | Обогрев задней панели, Электрообогрев зеркал |
| 115 | 20A | 2006: Не используется 2007–2008: Люк в крыше |
| 116 | 30 A | Двигатель вентилятора |
| 117 | 20A | 2006: Не используется 2007: Розетка на приборной панели |
| 118 | 30 A | Сиденья с подогревом |
| 401 | Автоматический выключатель 30А | Задержка питания аксессуаров: электрические стеклоподъемники, люк в крыше, сдвижная задняя панель с электроприводом |
| R01 | Полное реле ISO | соленоид стартера |
| R02 | Полное реле ISO | Дополнительная задержка |
| R03 | Полное реле ISO | Фары дальнего света |
| R04 | Полное реле ISO | Подогреваемая подсветка |
| R05 | Полное реле ISO | Зарядка аккумуляторной батареи прицепа |
| R06 | Полное реле ISO | Двигатель вентилятора |
| R201 | Половинное реле ISO | Парковочные фонари для прицепа |
| R202 | Половинное реле ISO | Противотуманные фары |
| R203 | Половинное реле ISO | PCM |
Вспомогательный релейный блок
Вспомогательный релейный блок

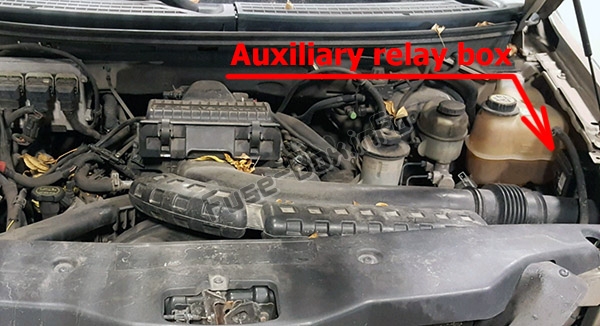

Блок реле расположен в моторном отсеке на левом крыле.

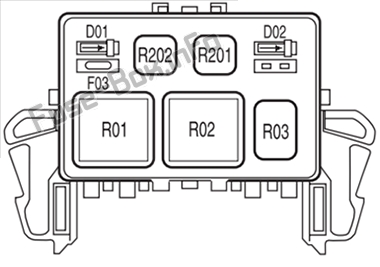

С дневными ходовыми огнями (DRL) или вариантами 4×4

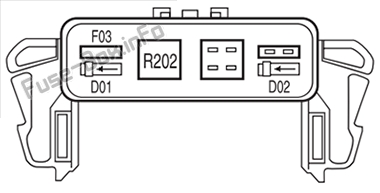

Без дневных ходовых огней (DRL) и варианты 4×4
| № | Номинал, Ампер | Описание |
|---|---|---|
| F03 | 5A | Освещение часовой пружины |
| R01 | Полное реле ISO | 4x4 против часовой стрелки |
| R02 | Полное реле ISO | 4x4 по часовой стрелке |
| R03 | Реле 1/2 ISO | Отключение дневных ходовых огней (DRL) дальнего света |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
| D02 | Диод | 2008: Интегрированный запуск одним касанием (OTIS) |
