Предохранители и реле Lincoln Mark VIII (1997-1998)
Схемы относятся к указанным годам и вариантам Lincoln Mark VIII (1997-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Mark VIII 1997-1998 гг.
Предохранители прикуривателя (розетка) в Lincoln Mark VIII: №14 в блоке предохранителей панели приборов и предохранитель №25 в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

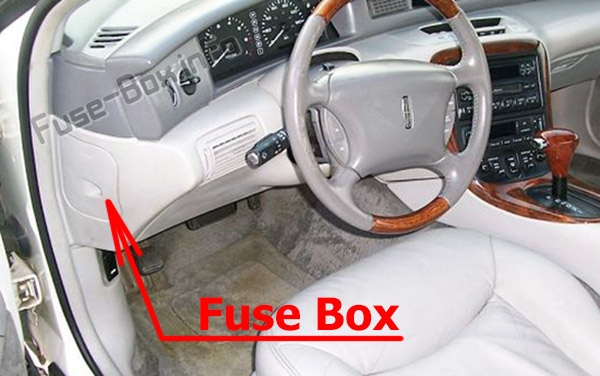

Расположение блока предохранителей
Панель предохранителей расположена с левой стороны панели приборов, обращенной к двери со стороны водителя.

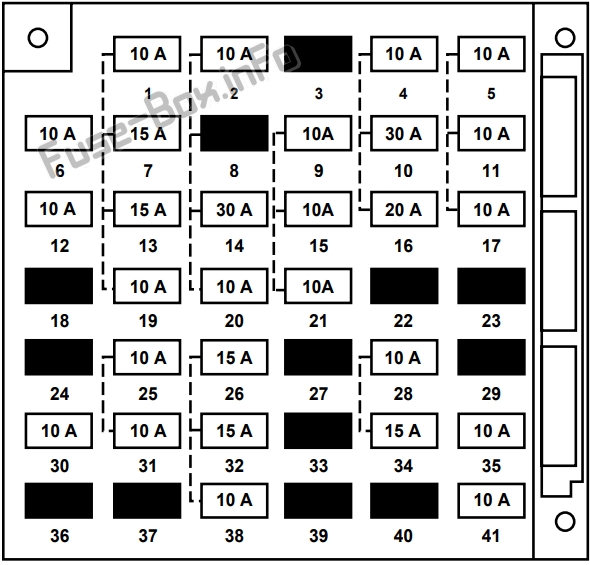

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Рулевая колонка/модуль зажигания/освещения (стоп-сигналы, электровентилятор климат-контроля, аварийные фонари, контроль скорости) |
| 2 | 10A | Радио, Мобильный телефон |
| 3 | — | — |
| 4 | 10A | Радио, сотовый телефон, центр сообщений, компас, дневное/ночное зеркало, модуль пассажирского сиденья |
| 5 | 10A | Датчик дня/ночи, приборная панель (давление масла, предупреждение о торможении, контроль скорости), дисплей предупредительного индикатора I/P, рулевая колонка/зажигание/модуль освещения (логический вход) |
| 6 | 10A | Реле стартера |
| 7 | 15A | Рулевая колонка/зажигание/модуль освещения (фонари левого поворота) |
| 8 | — | — |
| 9 | 10A | Реле электродвигателя вентилятора, электронный модуль автоматического контроля температуры |
| 10 | 30 A | Дворники |
| 11 | 10A | Драйверы катушек, радиопомеховые конденсаторы, реле PCM |
| 12 | 10A | Электропитание пассажира и подогрев сидений |
| 13 | 15A | Рулевая колонка/зажигание/модуль освещения (фонари правого поворота) |
| 14 | 30 A | Прикуриватель, Сотовый телефон, Power Point |
| 15 | 10A | Диагностический монитор подушки безопасности |
| 16 | 20A | Люк |
| 17 | 10A | Комбинация приборов (индикатор зарядки) |
| 18 | — | — |
| 19 | 10A | Рулевая колонка/зажигание/модуль освещения (левая фара ближнего света) |
| 20 | 10A | Центр сообщений, комбинация приборов, электронный модуль автоматического контроля температуры |
| 21 | 10A | 1997: Модуль управления антиблокировочной системой тормозов 1998: Разъем EVAC/заливки, модуль управления антиблокировочной системой тормозов |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | 10A | Рулевая колонка/зажигание/модуль освещения (правая фара ближнего света) |
| 26 | 15A | Рулевая колонка/зажигание/модуль освещения (дополнительное освещение, освещение по требованию) |
| 27 | — | — |
| 28 | 10A | Комбинация приборов, дисплей предупредительного индикатора I / P, модуль рулевого управления с пневматической подвеской / EVO, модуль обогрева заднего стекла, датчик положения рулевого колеса, переключатель управления коробкой передач |
| 29 | — | — |
| 30 | 10A | Зеркала с подогревом |
| 31 | 10A | Рулевая колонка/зажигание/модуль освещения (парковочные огни) |
| 32 | 15A | Переключатель включения/выключения тормоза, датчик давления в тормозной системе |
| 33 | — | — |
| 34 | 15A | 1997: Подогрев сидений, фонари заднего хода, контроль скорости, дневные ходовые огни, модуль управления силовым агрегатом, электронный модуль автоматического контроля температуры, дневное/ночное зеркало. 1998: Подогрев сидений, резервные лампы, контроль скорости, дневные ходовые огни, переключатель циклов кондиционера, цифровой датчик диапазона трансмиссии, модуль управления впускным коллектором. |
| 35 | 10A | Водительское электропривод и подогрев сидений |
| 36 | — | — |
| 37 | — | — |
| 38 | 10A | Разъем канала передачи данных |
| 39 | — | — |
| 40 | — | — |
| 41 | 10A | Вход без ключа, дверные замки с электроприводом, переключатель зеркал с электроприводом, переключатель памяти/вызова, модуль двери водителя |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

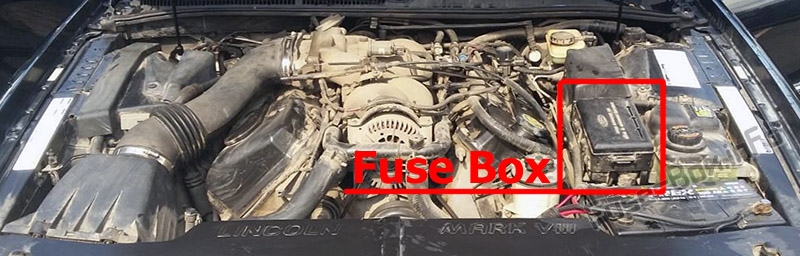

Расположение блока предохранителей

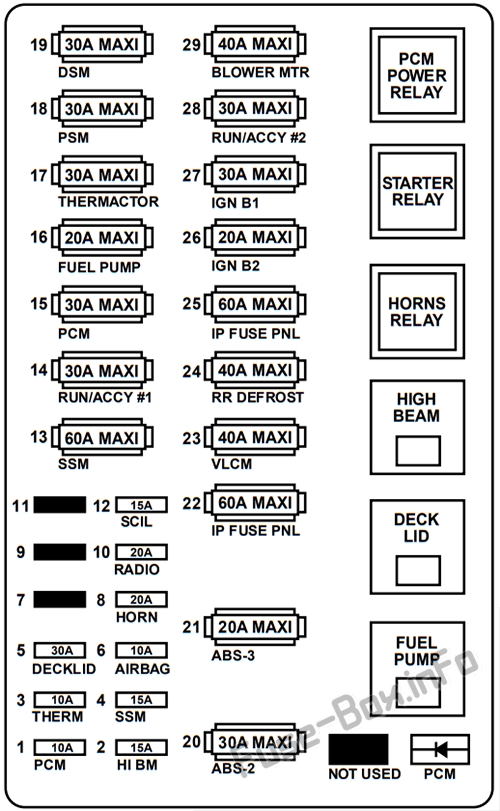

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Модуль управления силовым агрегатом (постоянная память) |
| 2 | 15A | Реле дальнего света, модуль дневных ходовых огней |
| 3 | 10A | Модуль управления силовым агрегатом (EAM/Thermactor Pump Motor-Monitor) |
| 4 | 15A | Пневматическая подвеска, гидроусилитель руля с электронной регулировкой диафрагмы |
| 5 | 30A | 1997: Реле крышки багажника 1998: Реле крышки багажника, открывание лючка бензобака |
| 6 | 10A | Модуль подушки безопасности |
| 7 | — | — |
| 8 | 20 A | Реле звукового сигнала |
| 9 | — | — |
| 10 | 20 A | Радиоусилитель, CD-чейнджер |
| 11 | — | — |
| 12 | 15A | Рулевая колонка/зажигание/модуль освещения (двигатели наклона/выдвижения рулевой колонки, зеркала заднего вида, блокировка переключения тормозов, индикатор дальнего света, противоугонный индикатор) |
| 13 | 60A | Пневматическая подвеска |
| 14 | 30A | Дополнительное силовое реле с задержкой № 1, предохранители I/P (4, 10, 16) |
| 15 | 30A | Блок управления силовым агрегатом, реле питания PCM, предохранитель 1 в моторном отсеке |
| 16 | 20A | Реле топливного насоса, модуль топливного насоса |
| 17 | 30A | Электронное управление подачей воздуха, предохранитель 3 в моторном отсеке |
| 18 | 30A | Модуль пассажирского сиденья, поясничный отдел пассажира, предохранитель I/P 12 |
| 19 | 30A | Модуль сиденья водителя, поясничная опора водителя, предохранитель I/P 35 |
| 20 | 30A | Модуль управления антиблокировочной системой тормозов |
| 21 | 20A | Модуль управления антиблокировочной системой тормозов, разъем EVAC/заполнения |
| 22 | 60A | Предохранители I/P (1, 7, 13, 19, 25, 31) |
| 23 | 40A | Модуль управления переменной нагрузкой |
| 24 | 40A | Управление обогревом заднего стекла, предохранитель I/P 30 |
| 25 | 60A | Предохранители I/P (2, 14, 20, 26, 32, 38), предохранитель 5 в моторном отсеке |
| 26 | 20A | Замок зажигания, предохранители I/P (5, 9, 11, 15, 17, 21) |
| 27 | 30A | Соленоид стартера, выключатель зажигания, предохранители I/P (6, 28, 34) |
| 28 | 30A | Реле питания вспомогательных устройств с задержкой № 2, предохранитель I/P 41 |
| 29 | 40A | Реле электродвигателя вентилятора |
