Предохранители и реле Lincoln MKC (2015-2019)
Схемы относятся к указанным годам и вариантам Lincoln MKC (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKC 2015-2019
Предохранители прикуривателя (розетка) в Lincoln MKC являются предохранители F12 (2015-2017: Вспомогательная розетка — панель приборов), F15 (Вспомогательная розетка — внутри напольной консоли), F16 (Вспомогательная розетка — задняя часть напольной консоли), F18 (Вспомогательная розетка — грузовой отсек) и F19 (розетка инвертора) в заднем грузовом блоке предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

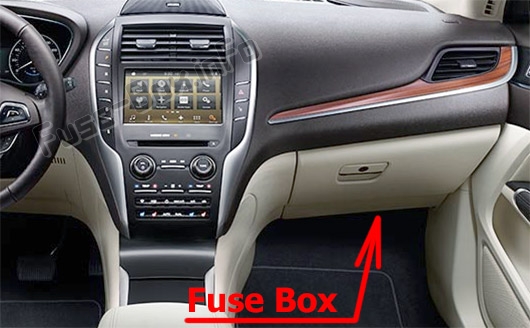

Пассажирский салон
Панель предохранителей находится за нижним концом перчаточного ящика (снимите нижнюю часть перчаточного ящика).

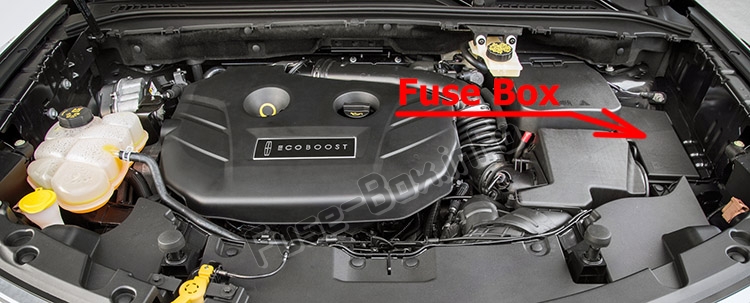

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).
Блок предохранителей
Блок предохранителей находится в моторном отсеке и прикреплен к положительному выводу аккумуляторной батареи. В этой коробке находится несколько сильноточных предохранителей. Если вам необходимо заменить один из этих сильноточных предохранителей, обратитесь к авторизованному дилеру.

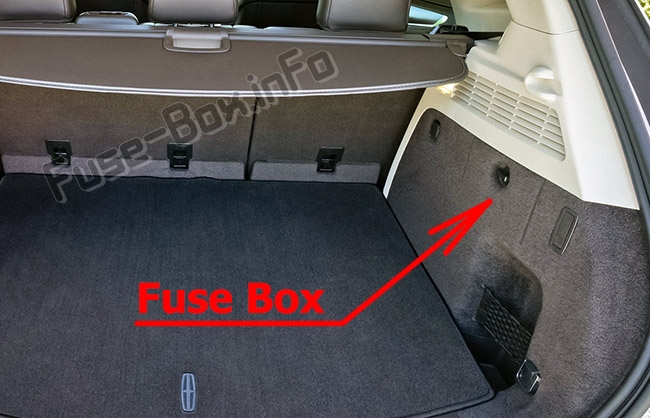

Задний грузовой блок предохранителей
Панель расположена в грузовом отсеке со стороны пассажира. Откройте крышку панели предохранителей, чтобы получить доступ к предохранителям.
Схемы блока предохранителей
Схемы блока предохранителей
2015, 2016

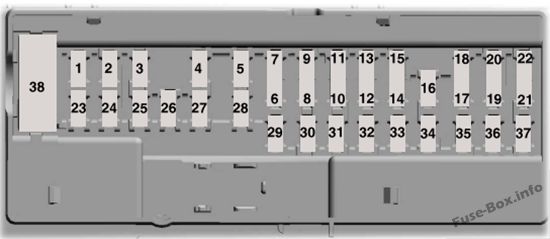

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | Освещение (окружающее, бардачок, туалетное, купольное, грузовое). |
| 2 | 7,5 А | Сиденья с памятью. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. ТНХ усилитель. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Логика электропривода задней двери. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7.5A | Климат-контроль. Управление переключением передач. Кнопочное зажигание. |
| 13 | 7.5A | Кластер. Логика модуля канала передачи данных. Логика модуля рулевой колонки. |
| 14 | 10A | Не использовался (запасной). |
| 15 | 10A | Модуль передачи данных. |
| 16 | 15 A | Не использовался (запасной). |
| 17 | 5A | Модуль паспорта мобильного телефона. |
| 18 | 5A | Не использовался (запасной). |
| 19 | 7.5A | Не использовался (запасной). |
| 20 | 7.5A | Не использовался (запасной). |
| 21 | 5A | Влажность и температура в салоне. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10 A | Аксессуар с задержкой (переключатель стеклоподъемника водителя, логика люка, логика инвертора). |
| 24 | 20A | Центральный замок и разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | ТНХ усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10 A | Отображать. GPS. Радиочастотный приемник. Голосовое управление. |
| 33 | 20A | Радио и активный шумоподавитель. |
| 34 | 30A | Шина запуска/пуска (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Модуль системы удержания в полосе. Модуль обогрева задних сидений. |
| 37 | 20A | Реле полного привода. Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |

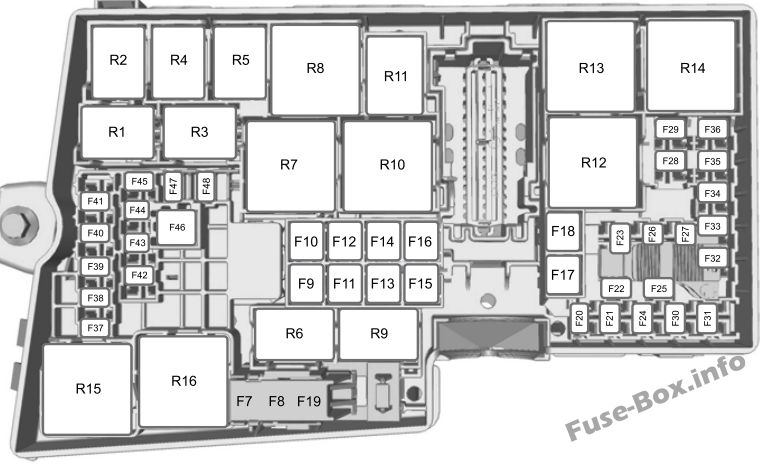

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50 A | Модуль антиблокировочной тормозной системы. |
| F8 | 30A | Модуль антиблокировочной тормозной системы. |
| F9 | 20 A | Реле топливного насоса. |
| F10 | 40A | Реле мотора вентилятора. |
| F11 | 30A | Запустить пусковое реле. |
| F12 | 40A | Реле модуля управления силовым агрегатом. |
| F13 | 30A | Реле стартера. |
| F14 | 30A | Сиденье с памятью. |
| F15 | 30A | Реле дворников и омывателей. |
| F16 | 25A | Охлаждающий вентилятор. |
| F17 | 40A | Вентилятор охлаждения 1 (без прицепа). |
| F17 | 50A | Вентилятор охлаждения 1 (с прицепом). |
| F18 | 40A | Вентилятор охлаждения 2 (без прицепа). |
| F18 | 50A | Вентилятор охлаждения 2 (с прицепом). |
| F19 | 5A | Запуск/запуск модуля антиблокировочной системы тормозов. |
| F20 | 20A | Реле звукового сигнала. |
| F21 | 10A | Переключатель педали тормоза. |
| F22 | 25A | Стеклоочистители и омыватели лобового стекла. |
| F23 | 5A | Катушка реле запуска/пуска. |
| F24 | 20A | Модуль управления диапазоном передач. |
| F25 | 10 A | Реле муфты кондиционера. |
| F26 | 5A | Катушка реле модуля управления силовым агрегатом. |
| F27 | 10 A | Реле насоса омывателя. |
| F28 | 10 A | Датчик генератора. |
| F29 | 15 A | Датчик дождя. Задний стеклоочиститель. Обмотка реле насоса омывателя. |
| F30 | 20A | Левая фара. |
| F31 | 20A | Правая фара. |
| F32 | 15 A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| F33 | 15 A | Мощность автомобиля 2 (соленоид вентиляции адсорбера, универсальный датчик кислорода в отработавших газах, регулировка фаз газораспределения, датчик контроля катализатора, соленоид продувки адсорбера). |
| F34 | 15 A | Мощность автомобиля 3 (катушка реле управления муфтой кондиционера, регулируемый компрессор кондиционера, катушка реле управления вентилятором, соленоид перепускного клапана наддувочного воздуха двигателя, активные заслонки решетки). |
| F35 | 15 A | Мощность автомобиля 4 (катушки зажигания). |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | 5A | Управление силовым агрегатом, зажигание, пусковая мощность - работа. |
| F40 | 10 A | Электронный усилитель рулевого управления работает/запускается. |
| F41 | — | Не используется. |
| F42 | 10A | Адаптивный круиз-контроль. Информационная система слепых зон. Проекционный дисплей. Задняя видеокамера. |
| F43 | — | Не используется. |
| F44 | 5A | Катушка реле обогрева заднего стекла. Парк дворников с подогревом. |
| F45 | 5A | Запуск/запуск модуля управления диапазоном трансмиссии. |
| F46 | 40A | Реле обогрева заднего стекла. Парк дворников с подогревом. |
| F47 | — | Не используется. |
| F48 | — | Не используется. |
| Реле | Цепи переключены | |
| R1 | — | Беги старт. |
| R2 | — | Рог. |
| R3 | — | Топливный насос. |
| R4 | — | Насос омывателя заднего стекла. |
| R5 | — | Реле 3 вентилятора системы охлаждения (с прицепом). |
| R6 | — | Дворники. |
| R7 | — | Реле 1 вентилятора системы охлаждения (без прицепа). Реле 5 вентилятора системы охлаждения (с прицепом). |
| R8 | — | Стартер. |
| R9 | — | Не используется. |
| R10 | — | Реле 4 вентилятора системы охлаждения (с прицепом). |
| R11 | — | Муфта кондиционера. |
| R12 | — | Реле 1 вентилятора системы охлаждения (с прицепом). Реле 3 вентилятора системы охлаждения (без прицепа). |
| R13 | — | Реле вентилятора охлаждения 2. |
| R14 | — | Модуль управления силовым агрегатом. |
| R15 | — | Обогрев заднего стекла. Парк дворников с подогревом. |
| R16 | — | Двигатель вентилятора. |

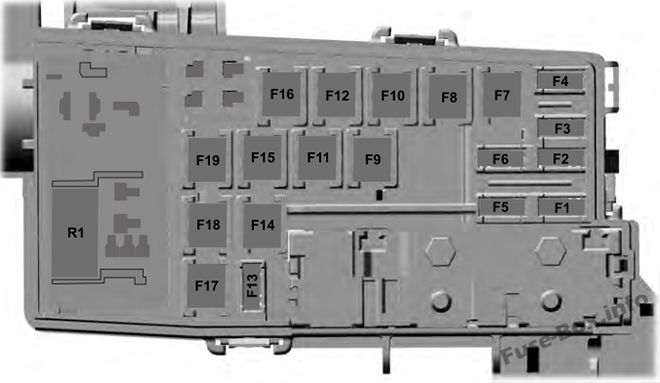

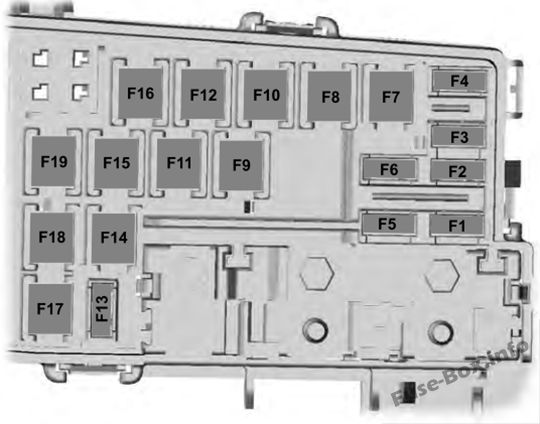

Задний грузовой блок предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | 5A | Модуль громкой связи для задней двери. |
| F4 | — | Не используется. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | 30A | Задние сиденья с подогревом. |
| F8 | 30A | Защелка с электроприводом. Задняя дверь с электроприводом. |
| F9 | 20 A | Подогрев передних сидений. |
| F10 | 40A | Буксировка прицепа. |
| F11 | 30A | Сиденья с климат-контролем. |
| F12 | 20 A | Вспомогательная точка питания - панель приборов. |
| F13 | — | Не используется. |
| F14 | 30 A | Сиденья с электроприводом. |
| F15 | 20A | Вспомогательная розетка - внутри напольной консоли. |
| F16 | 20A | Вспомогательная розетка - задняя часть напольной консоли. |
| F17 | — | Не используется. |
| F18 | 20A | Вспомогательная силовая установка - грузовой отсек. |
| F19 | 40A | Инверторная розетка. |
2017
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | Освещение (окружающее, бардачок, туалетное, купольное, грузовое). |
| 2 | 7,5 А | Сиденья с памятью. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. ТНХ усилитель. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Логика электропривода задней двери. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7.5A | Климат-контроль. Управление переключением передач. Кнопочное зажигание. |
| 13 | 7.5A | Кластер. Логика модуля канала передачи данных. Логика модуля рулевой колонки. |
| 14 | 10A | Не использовался (запасной). |
| 15 | 10A | Модуль передачи данных. |
| 16 | 15 A | Не использовался (запасной). |
| 17 | 5A | Модуль паспорта мобильного телефона. |
| 18 | 5A | Не использовался (запасной). |
| 19 | 7.5A | Не использовался (запасной). |
| 20 | 7.5A | Не использовался (запасной). |
| 21 | 5A | Влажность и температура в салоне. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10 A | Аксессуар с задержкой (переключатель стеклоподъемника водителя, логика люка, логика инвертора). |
| 24 | 20A | Центральный замок и разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | ТНХ усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10 A | Отображать. GPS. Радиочастотный приемник. Голосовое управление. |
| 33 | 20A | Радио и активный шумоподавитель. |
| 34 | 30A | Шина запуска/пуска (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Модуль системы удержания в полосе. Модуль обогрева задних сидений. |
| 37 | 20A | Реле полного привода. Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50 A | Модуль антиблокировочной тормозной системы. |
| F8 | 30A | Модуль антиблокировочной тормозной системы. |
| F9 | 20 A | Реле топливного насоса. |
| F10 | 40A | Реле мотора вентилятора. |
| F11 | 30A | Запустить пусковое реле. |
| F12 | 40A | Реле модуля управления силовым агрегатом. |
| F13 | 30A | Реле стартера. |
| F14 | 30A | Сиденье с памятью. |
| F15 | 30A | Реле дворников и омывателей. |
| F16 | 25A | Охлаждающий вентилятор. |
| F17 | 40A | Охлаждающий вентилятор 1 (600 Вт). |
| F17 | 50A | Охлаждающий вентилятор 1 (750 Вт). |
| F18 | 40A | Охлаждающий вентилятор 2 (600 Вт). |
| F18 | 50A | Охлаждающий вентилятор 2 (750 Вт). |
| F19 | 5A | Запуск/запуск модуля антиблокировочной системы тормозов. |
| F20 | 20A | Реле звукового сигнала. |
| F21 | 10A | Переключатель педали тормоза. |
| F22 | 25A | Стеклоочистители и омыватели лобового стекла. |
| F23 | 5A | Катушка реле запуска/пуска. |
| F24 | 20A | Модуль управления диапазоном передач. |
| F25 | 10 A | Реле муфты кондиционера. |
| F26 | 5A | Катушка реле модуля управления силовым агрегатом. |
| F27 | 10 A | Реле насоса омывателя. |
| F28 | 10 A | Датчик генератора. |
| F29 | 15 A | Датчик дождя. Задний стеклоочиститель. Обмотка реле насоса омывателя. |
| F30 | 20A | Левая фара. |
| F31 | 20A | Правая фара. |
| F32 | 15 A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| F33 | 15 A | Мощность автомобиля 2 (соленоид вентиляции адсорбера, универсальный датчик кислорода в отработавших газах, регулировка фаз газораспределения, датчик контроля катализатора, соленоид продувки адсорбера). |
| F34 | 15 A | Мощность автомобиля 3 (катушка реле управления муфтой кондиционера, регулируемый компрессор кондиционера, катушка реле управления вентилятором, соленоид перепускного клапана наддувочного воздуха двигателя, активные заслонки решетки). |
| F35 | 15 A | Мощность автомобиля 4 (катушки зажигания). |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | 15 A | Модуль качества напряжения пуск/старт (автомобили, оборудованные пуск/стоп). |
| F39 | 5A | Управление силовым агрегатом, зажигание, пусковая мощность - работа. |
| F40 | 10 A | Электронный усилитель рулевого управления работает/запускается. |
| F41 | 10 A | Запуск/запуск расширенного силового модуля. |
| F42 | 10 A | Адаптивный круиз-контроль. Информационная система слепых зон. Проекционный дисплей. Задняя видеокамера. (автомобили без системы стоп/старт) |
| F43 | — | Не используется. |
| F44 | 5A | Катушка реле обогрева заднего стекла. Парк дворников с подогревом. Электронный насос трансмиссии запускает/останавливает подачу (автомобили, оборудованные стоп/стартом). |
| F45 | 5A | Запуск/запуск модуля управления диапазоном трансмиссии. |
| F46 | 40A | Реле обогрева заднего стекла. Парк дворников с подогревом. |
| F47 | 30 A | Электронный трансмиссионный насос B+ подает (автомобили с системой старт/стоп). |
| F48 | — | Не используется. |
| Реле | Цепи переключены | |
| R1 | — | Беги старт. |
| R2 | — | Рог. |
| R3 | — | Топливный насос. |
| R4 | — | Насос омывателя заднего стекла. |
| R5 | — | Реле 3 вентилятора системы охлаждения (750 Вт). |
| R6 | — | Дворники. |
| R7 | — | Реле вентилятора охлаждения 1 (600 Вт). Реле 5 вентилятора системы охлаждения (750 Вт). |
| R8 | — | Стартер. |
| R9 | — | Не используется. |
| R10 | — | Реле вентилятора системы охлаждения 4 (750 Вт). |
| R11 | — | Муфта кондиционера. |
| R12 | — | Реле вентилятора охлаждения 1 (750 Вт). Реле 3 вентилятора системы охлаждения (600 Вт). |
| R13 | — | Реле вентилятора охлаждения 2. |
| R14 | — | Модуль управления силовым агрегатом. |
| R15 | — | Обогрев заднего стекла. Парк дворников с подогревом. |
| R16 | — | Двигатель вентилятора. |
Задний грузовой блок предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | 5A | Модуль громкой связи для задней двери. |
| F4 | — | Не используется. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | 30A | Задние сиденья с подогревом. |
| F8 | 30A | Защелка с электроприводом. Задняя дверь с электроприводом. |
| F9 | 20 A | Подогрев передних сидений. |
| F10 | 40A | Буксировка прицепа. |
| F11 | 30A | Сиденья с климат-контролем. |
| F12 | 20 A | Вспомогательная точка питания - панель приборов. |
| F13 | — | Не используется. |
| F14 | 30 A | Сиденья с электроприводом. |
| F15 | 20A | Вспомогательная розетка - внутри напольной консоли. |
| F16 | 20A | Вспомогательная розетка - задняя часть напольной консоли. |
| F17 | — | Не используется. |
| F18 | 20A | Вспомогательная силовая установка - грузовой отсек. |
| F19 | 40A | Инверторная розетка. |
| R1 | Не используется. |
2018
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5A | Сиденья с памятью. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. ТНХ усилитель. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Логика электропривода задней двери. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7,5 А | Климат-контроль. Управление переключением передач. Кнопочное зажигание. |
| 13 | 7,5 А | Кластер. Логика модуля канала передачи данных. Логика модуля рулевой колонки. |
| 14 | 10A | Расширенный силовой модуль (подает питание на модуль управления системой пассивной безопасности и систему классификации пассажиров). |
| 15 | 10A | Модуль передачи данных. |
| 16 | 15A | Не использовался (запасной). |
| 17 | 5A | Модуль паспорта мобильного телефона. |
| 18 | 5A | Не использовался (запасной). |
| 19 | 7.5A | Не использовался (запасной). |
| 20 | 7.5A | Не использовался (запасной). |
| 21 | 5A | Влажность и температура в салоне. |
| 22 | 5A | Не использовался (запасной). |
| 23 | 10A | Аксессуар с задержкой (переключатель стеклоподъемника водителя, логика люка, логика инвертора). |
| 24 | 20A | Центральный замок и разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | ТНХ усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Отображать. GPS. Радиочастотный приемник. Голосовое управление. |
| 33 | 20A | Радио и активный шумоподавитель. |
| 34 | 30A | Шина запуска/пуска (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Модуль системы удержания в полосе. Модуль обогрева задних сидений. |
| 37 | 20A | Реле полного привода. Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50 A | Модуль антиблокировочной тормозной системы. |
| F8 | 30A | Модуль антиблокировочной тормозной системы. |
| F9 | 20A | Реле топливного насоса. |
| F10 | 40A | Реле мотора вентилятора. |
| F11 | 30A | Запустить пусковое реле. |
| F12 | 40A | Реле модуля управления силовым агрегатом. |
| F13 | 30A | Реле стартера. |
| F14 | 30A | Сиденье с памятью. |
| F15 | 30A | Реле дворников и омывателей. |
| F16 | 25A | Охлаждающий вентилятор. |
| F17 | 40A | Охлаждающий вентилятор 1 (600 Вт). |
| F17 | 50A | Охлаждающий вентилятор 1 (750 Вт). |
| F18 | 40A | Охлаждающий вентилятор 2 (600 Вт). |
| F18 | 50A | Охлаждающий вентилятор 2 (750 Вт). |
| F19 | 5A | Запуск/запуск модуля антиблокировочной системы тормозов. |
| F20 | 20A | Реле звукового сигнала. |
| F21 | 10A | Переключатель педали тормоза. |
| F22 | 25A | Стеклоочистители и омыватели лобового стекла. |
| F23 | 5A | Катушка реле запуска/пуска. |
| F24 | 20A | Модуль управления диапазоном передач. |
| F25 | 10A | Муфта кондиционера. |
| F26 | 5A | Катушка реле модуля управления силовым агрегатом. |
| F27 | 10A | Реле насоса омывателя. |
| F28 | 10A | Датчик генератора. |
| F29 | 15A | Датчик дождя. Задний стеклоочиститель. Катушка реле насоса заднего омывателя. |
| F30 | 20A | Левая фара. |
| F31 | 20A | Правая фара. |
| F32 | 15A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| F33 | 15A | Мощность автомобиля 2 (соленоид вентиляции адсорбера, универсальный датчик кислорода в отработавших газах, регулировка фаз газораспределения, датчик контроля катализатора, соленоид продувки адсорбера). |
| F34 | 15A | Мощность автомобиля 3 (катушка реле управления муфтой кондиционера, регулируемый компрессор кондиционера, катушка реле управления вентилятором, соленоид перепускного клапана наддувочного воздуха двигателя, активные заслонки решетки). |
| F35 | 15A | Мощность автомобиля 4 (катушки зажигания). |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | 15A | Модуль качества напряжения пуск/старт (автомобили, оборудованные пуск/стоп). |
| F39 | 5A | Управление силовым агрегатом, зажигание, пусковая мощность - работа. |
| F40 | 10A | Электронный усилитель рулевого управления работает/запускается. |
| F41 | 10A | Запуск/запуск расширенного силового модуля. |
| F42 | 10A | Адаптивный круиз-контроль. Информационная система слепых зон. Проекционный дисплей. Задняя видеокамера. (автомобили с системой стоп/старт) |
| F42 | — | Не использовался (запасной). (автомобили без остановки/старта) |
| F43 | — | Не используется. |
| F44 | 5A | Катушка реле обогрева заднего стекла. Парк дворников с подогревом. Электронный насос трансмиссии запускает/останавливает подачу (автомобили, оборудованные стоп/стартом). |
| F45 | 5A | Запуск/запуск модуля управления диапазоном трансмиссии. |
| F46 | 40A | Реле обогрева заднего стекла. Парк дворников с подогревом. |
| F47 | 30A | Электронный трансмиссионный насос B+ подает (автомобили с системой старт/стоп). |
| F48 | — | Не используется. |
| Реле | Цепи переключены | |
| R1 | — | Беги старт. |
| R2 | — | Рог. |
| R3 | — | Топливный насос. |
| R4 | — | Насос омывателя заднего стекла. |
| R5 | — | Реле 3 вентилятора системы охлаждения (750 Вт). Запасной (600 Вт). |
| R6 | — | Дворники. |
| R7 | — | Реле вентилятора охлаждения 1 (600 Вт). Реле 5 вентилятора системы охлаждения (750 Вт). |
| R8 | — | Стартер. |
| R9 | — | Не используется. |
| R10 | — | Реле вентилятора системы охлаждения 4 (750 Вт). Запасной (600 Вт). |
| R11 | — | Муфта кондиционера. |
| R12 | — | Реле вентилятора охлаждения 1 (750 Вт). Реле 3 вентилятора системы охлаждения (600 Вт). |
| R13 | — | Реле вентилятора охлаждения 2. |
| R14 | — | Модуль управления силовым агрегатом. |
| R15 | — | Обогрев заднего стекла. Парк дворников с подогревом. |
| R16 | — | Двигатель вентилятора. |
Задний грузовой блок предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | 5A | Не использовался (запасной). |
| F4 | — | Не используется. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | 30A | Задние сиденья с подогревом. |
| F8 | 30A | Защелка с электроприводом. Задняя дверь с электроприводом. |
| F9 | 20A | Подогрев передних сидений. |
| F10 | 40A | Буксировка прицепа. |
| F11 | 30A | Сиденья с климат-контролем. |
| F12 | 20A | Не использовался (запасной). |
| F13 | — | Не используется. |
| F14 | 30A | Сиденья с электроприводом. |
| F15 | 20A | Вспомогательная розетка - внутри напольной консоли. |
| F16 | 20A | Вспомогательная розетка - задняя часть напольной консоли. |
| F17 | — | Не используется. |
| F18 | 20A | Вспомогательная силовая установка - грузовой отсек. |
| F19 | 40A | Инверторная розетка. |
| R1 | — | Не используется. |
2019
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | Экономия заряда батареи лампы спроса. |
| 2 | 7,5 А | Сиденья с памятью. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. ТНХ усилитель. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Логика электропривода задней двери. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7.5A | Климат-контроль. Управление переключением передач. Кнопочное зажигание. |
| 13 | 7.5A | Кластер. Логика модуля канала передачи данных. Логика модуля рулевой колонки. |
| 14 | 10A | Расширенный силовой модуль (подает питание на модуль управления системой пассивной безопасности и систему классификации пассажиров). |
| 15 | 10A | Модуль передачи данных. |
| 16 | 15A | Не использовался (запасной). |
| 17 | 5A | Модуль паспорта мобильного телефона. |
| 18 | 5A | Не использовался (запасной). |
| 19 | 7,5 А | Не использовался (запасной). |
| 20 | 7,5 А | Не использовался (запасной). |
| 21 | 5A | Влажность и температура в салоне. |
| 22 | 5A | Не использовался (запасной). |
| 23 | 10A | Аксессуар с задержкой (переключатель стеклоподъемника водителя, логика люка, логика инвертора). |
| 24 | 20A | Центральный замок и разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | ТНХ усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Отображать. GPS. Радиочастотный приемник. Голосовое управление. |
| 33 | 20A | Радио и активный шумоподавитель. |
| 34 | 30A | Шина запуска/пуска (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Модуль системы удержания в полосе. Модуль обогрева задних сидений. |
| 37 | 20A | Реле полного привода. Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50A | Модуль антиблокировочной тормозной системы. |
| F8 | 30A | Модуль антиблокировочной тормозной системы. |
| F9 | 20A | Реле топливного насоса. |
| F10 | 40A | Реле мотора вентилятора. |
| F11 | 30A | Запустить пусковое реле. |
| F12 | 40A | Реле модуля управления силовым агрегатом. |
| F13 | 30A | Реле стартера. |
| F14 | 30A | Сиденье с памятью. |
| F15 | 30A | Реле дворников и омывателей. |
| F16 | 25A | Охлаждающий вентилятор. |
| F17 | 40A | Охлаждающий вентилятор 1 (600 Вт). |
| F17 | 50A | Охлаждающий вентилятор 1 (750 Вт). |
| F18 | 40A | Охлаждающий вентилятор 2 (600 Вт). |
| F18 | 50A | Охлаждающий вентилятор 2 (750 Вт). |
| F19 | 5A | Запуск/запуск модуля антиблокировочной системы тормозов. |
| F20 | 7.5A | Реле звукового сигнала. |
| F21 | 10A | Переключатель педали тормоза. |
| F22 | 25A | Стеклоочистители и омыватели лобового стекла. |
| F23 | 5A | Катушка реле запуска/пуска. |
| F24 | 20A | Модуль управления диапазоном передач. |
| F25 | 10A | Муфта кондиционера. |
| F26 | 5A | Катушка реле модуля управления силовым агрегатом. |
| F27 | 10A | Реле насоса омывателя. |
| F28 | 10A | Датчик генератора. |
| F29 | 15A | Датчик дождя. Задний стеклоочиститель. Катушка реле насоса заднего омывателя. |
| F30 | — | Не используется. |
| F31 | — | Не используется. |
| F32 | 15A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| F33 | 15A | Мощность автомобиля 2 (соленоид вентиляции адсорбера, универсальный датчик кислорода в отработавших газах, регулировка фаз газораспределения, датчик контроля катализатора, соленоид продувки адсорбера). |
| F34 | 15A | Мощность автомобиля 3 (катушка реле управления муфтой кондиционера, регулируемый компрессор кондиционера, катушка реле управления вентилятором, соленоид перепускного клапана наддувочного воздуха двигателя, активные заслонки решетки). |
| F35 | 15A | Мощность автомобиля 4 (катушки зажигания). |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | 15A | Модуль качества напряжения пуск/старт (автомобили, оборудованные пуск/стоп). |
| F39 | 5A | Управление силовым агрегатом, зажигание, пусковая мощность - работа. |
| F40 | 10A | Электронный усилитель рулевого управления работает/запускается. |
| F41 | 10A | Запуск/запуск расширенного силового модуля. |
| F42 | 10A | Адаптивный круиз-контроль. Информационная система слепых зон. Проекционный дисплей. Задняя видеокамера. (автомобили с системой стоп/старт) |
| F42 | — | Не использовался (запасной). (автомобили без остановки/старта) |
| F43 | — | Не используется. |
| F44 | 5A | Катушка реле обогрева заднего стекла. Парк дворников с подогревом. Электронный насос трансмиссии запускает/останавливает подачу (автомобили, оборудованные стоп/стартом). |
| F45 | 5A | Запуск/запуск модуля управления диапазоном трансмиссии. |
| F46 | 40A | Реле обогрева заднего стекла. Парк дворников с подогревом. |
| F47 | 30A | Электронный трансмиссионный насос B+ подает (автомобили с системой старт/стоп). |
| F48 | — | Не используется. |
| Реле | Цепи переключены | |
| R1 | — | Беги старт. |
| R2 | — | Рог. |
| R3 | — | Топливный насос. |
| R4 | — | Насос омывателя заднего стекла. |
| R5 | — | Реле 3 вентилятора системы охлаждения (750 Вт). Запасной (600 Вт). |
| R6 | — | Дворники. |
| R7 | — | Реле вентилятора охлаждения 1 (600 Вт). Реле 5 вентилятора системы охлаждения (750 Вт). |
| R8 | — | Стартер. |
| R9 | — | Не используется. |
| R10 | — | Реле вентилятора системы охлаждения 4 (750 Вт). Запасной (600 Вт). |
| R11 | — | Муфта кондиционера. |
| R12 | — | Реле вентилятора охлаждения 1 (750 Вт). Реле 3 вентилятора системы охлаждения (600 Вт). |
| R13 | — | Реле вентилятора охлаждения 2. |
| R14 | — | Модуль управления силовым агрегатом. |
| R15 | — | Обогрев заднего стекла. Парк дворников с подогревом. |
| R16 | — | Двигатель вентилятора. |
Задний грузовой блок предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | 5A | Задняя дверь без помощи рук. |
| F4 | — | Не используется. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | 30A | Задние сиденья с подогревом. |
| F8 | 30A | Защелка с электроприводом. Задняя дверь с электроприводом. |
| F9 | 20A | Подогрев передних сидений. |
| F10 | 40A | Буксировка прицепа. |
| F11 | 30A | Сиденья с климат-контролем. |
| F12 | 20A | Не использовался (запасной). |
| F13 | — | Не используется. |
| F14 | 30A | Сиденья с электроприводом. |
| F15 | 20A | Вспомогательная розетка - внутри напольной консоли. |
| F16 | 20A | Вспомогательная розетка - задняя часть напольной консоли. |
| F17 | — | Не используется. |
| F18 | 20A | Вспомогательная силовая установка - грузовой отсек. |
| F19 | 40A | Инверторная розетка. |
| R1 | Не используется. |
