Предохранители и реле Lincoln MKS (2009-2012)
Схемы относятся к указанным годам и вариантам Lincoln MKS (2009-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKS 2009-2012 гг.
Предохранители прикуривателя (розетка) Это предохранители № 6 (прикуриватель), № 19 (разъем питания IP) и № 21 (разъем питания консоли) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

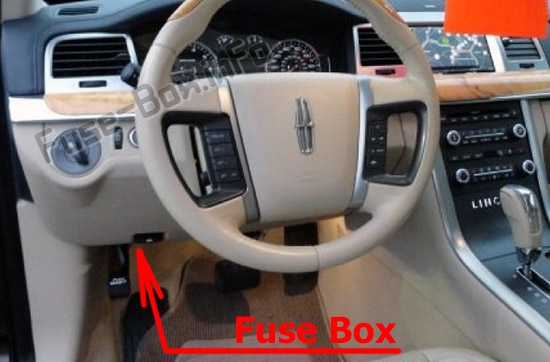

Пассажирский салон
Панель предохранителей находится под панелью приборов слева от руля (за крышкой).

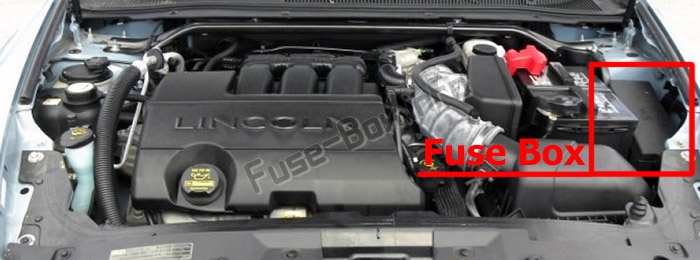

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).

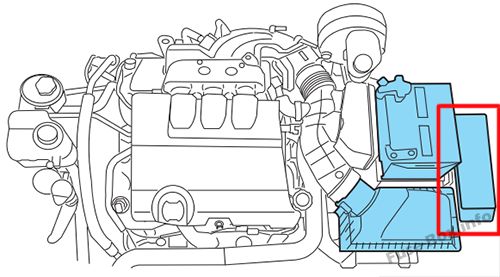

ДВИГАТЕЛЬ V6 ОБЪЕМОМ 3,7 Л

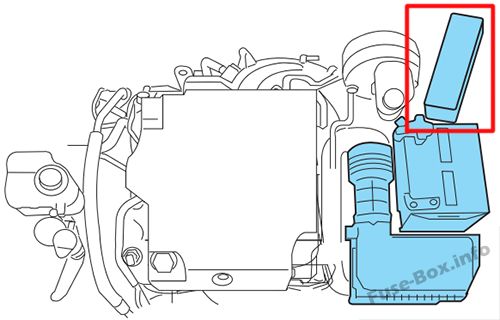

3,5-литровый двигатель V6 ECOBOOST
Стандартный предохранитель номинальная сила тока и цвет
| Номинал предохранителя | Мини предохранители | Стандартные предохранители | Макси предохранители | Картриджные макси-предохранители | Патрон плавкой вставки |
|---|---|---|---|---|---|
| 2A | Grey | Grey | — | — | — |
| 3A | Фиолетовый | Фиолетовый | — | — | — |
| 4A | Pink | Pink | — | — | — |
| 5A | Tan | Tan | — | — | — |
| 7.5A | Коричневый | Коричневый | — | — | — |
| 10A | Red | Red | — | — | — |
| 15A | Blue | Blue | — | — | — |
| 20A | Желтый | Желтый | Желтый | Blue | Blue |
| 25A | Естественный | Естественный | — | — | — |
| 30A | Зеленый | Зеленый | Зеленый | Pink | Pink |
| 40A | — | — | Апельсин | Зеленый | Зеленый |
| 50A | — | — | Red | Red | Red |
| 60A | — | — | Blue | Желтый | Желтый |
| 70A | — | — | Tan | — | Коричневый |
| 80A | — | — | Естественный | Черный | Черный |
Схемы блока предохранителей
Схемы блока предохранителей
2009

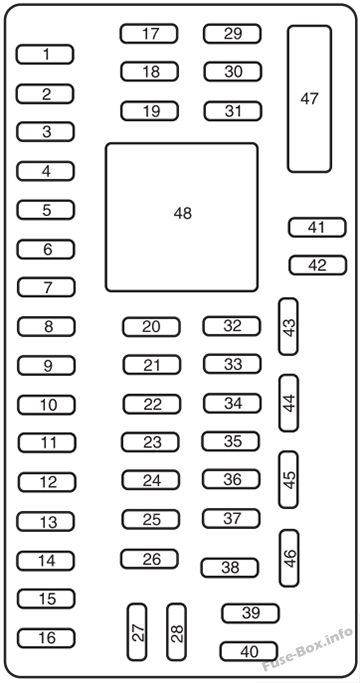

Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Правое заднее стекло |
| 2 | 15A | Выключатель тормоза |
| 3 | 15A | Управление сиденьем водителя/поясничная опора |
| 4 | 30A | Правое переднее окно |
| 5 | 10A | Блокировка переключения тормоза (BSI), подсветка клавиатуры |
| 6 | 20A | Сигналы поворота, опасности |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Переключатель освещения, лужи лампы |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Модуль пассивного входа/пассивного запуска (PEPS) |
| 13 | 5A | Память/сиденья/зеркала/рулевая колонка, клавиатура, ДЗМ |
| 14 | 10A | CID, МГМ |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Электронная финишная панель (EFP) |
| 17 | 20A | Глобальные окна, дверные замки и разблокировка багажника (без PEPS) |
| 18 | 20A | ДРХСМ (аккумулятор) |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания, PEPS |
| 28 | 5A | Отключение радио, сигнал запуска радио |
| 29 | 5A | Комбинация приборов (R/S) |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Автоматический дальний свет |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Адаптивное освещение |
| 34 | 5A | IVD, датчик скорости рыскания, ACCM |
| 35 | 10A | Полный привод, DRHSM, DFHSM, помощь при парковке (R/S) |
| 36 | 5A | модуль ПАТС |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Усилитель (THX или 6-канальный) |
| 39 | 20A | Радио/Навигация |
| 40 | 20A | Усилитель (THX или 2 канала) |
| 41 | 15A | Аксессуар с задержкой |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле с подсветкой с подогревом |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), |
| 47 | 30A | Автоматический выключатель (не используется) |
| 48 | — | Дополнительное реле с задержкой |

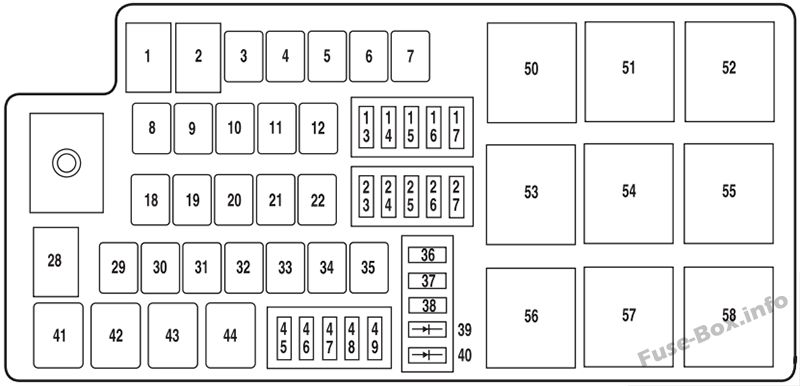

Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 80A* | мощность СПДЖБ |
| 2 | 80A* | мощность СПДЖБ |
| 3 | — | Не используется |
| 4 | 30A | Передние дворники |
| 5 | 30A | Пассажирское сиденье с электроприводом |
| 6 | 20A | Зажигалка |
| 7 | — | Не используется |
| 8 | 30A | Люк |
| 9 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30A* | Реле стартера |
| 11 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20 А* | клапан АБС |
| 13 | 15А** | Адаптировать круиз |
| 14 | — | Не используется |
| 15 | 15A | Автоматический дальний свет |
| 16 | 20А** | Левый HID |
| 17 | 10А** | смысл генератора |
| 18 | — | Не используется |
| 19 | 20A | IP-точка питания |
| 20 | 40A* | ХТД с подсветкой |
| 21 | 20 А* | Консольная точка питания |
| 22 | 30A* | Передние сиденья с подогревом/охлаждением |
| 23 | 7,5 А** | PCM Keep live power, вентиляция канистры |
| 24 | 10А** | Реле муфты кондиционера |
| 25 | 20A | Правый HID |
| 26 | 10А** | Резервное реле |
| 27 | 15А** | Топливный насос |
| 28 | 60A | Охлаждающий вентилятор |
| 29 | 30A | Левое заднее стекло |
| 30 | 30A | Левое переднее окно |
| 31 | — | Не используется |
| 32 | 30A* | Модуль сиденья водителя |
| 33 | 30A* | Реле PEPS R/S |
| 34 | — | Не используется |
| 35 | 40A* | Двигатель переднего вентилятора кондиционера |
| 36 | 20А** | СПДЖБ Р/С |
| 37 | 10А** | ПКМ Р/С |
| 38 | 5A** | Аксессуар с задержкой |
| 39 | Диод | Диод топливного насоса |
| 40 | Диод | ОТИС-диод |
| 41 | Реле Г8ВА | Муфта кондиционера |
| 42 | Реле Г8ВА | Топливный насос |
| 43 | Реле Г8ВА | Резервное копирование |
| 44 | Реле Г8ВА | Автоматический дальний свет |
| 45 | — | Не используется |
| 46 | 15 А** | VPWR2, VPWR3 |
| 47 | 15А** | ПКМ VPWR1 |
| 48 | 15А** | VPWR4 Катушки зажигания |
| 49 | 10А** | Зеркала с подогревом |
| 50 | Полное реле ISO | Реле ПКМ |
| 51 | Полное реле ISO | Реле электровентилятора |
| 52 | Полное реле ISO | Реле стартера |
| 53 | Полное реле ISO | Реле с подсветкой с подогревом |
| 54 | Полное реле ISO | Реле переднего стеклоочистителя |
| 55 | Полное реле ISO | Деактивация тумана |
| 56 | Сильноточное реле | Вкл/запуск |
| 57 | Полное реле ISO | Адаптировать круиз (стоп-сигналы) |
| 58 | Сильноточное реле | Не используется |
| * Картриджные предохранители; ** Мини-предохранители |
2010
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Правое заднее стекло |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Управление сиденьем водителя/поясничная опора |
| 4 | 30A | Правое переднее окно |
| 5 | 10A | Блокировка переключения тормозов (BSI), подсветка клавиатуры |
| 6 | 20A | Сигналы поворота, опасности |
| 7 | 10A | Фары ближнего света (слева) |
| 8 | 10A | Фары ближнего света (справа) |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Переключатель освещения, лужи лампы |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Модуль пассивного входа/пассивного запуска (PEPS) |
| 13 | 5A | Память/сиденья/зеркала/рулевая колонка, клавиатура, модуль водительской зоны |
| 14 | 10A | Центральный информационный дисплей, SYNC®, GPS |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Электронная финишная панель (EFP), Окружающее освещение |
| 17 | 20A | Глобальные окна, дверные замки и разблокировка багажника (без PEPS) |
| 18 | 20A | Двойной модуль обогрева заднего сиденья (DHRSM) (аккумулятор) |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Кластерный/проекционный дисплей |
| 27 | 20A | Замок зажигания, PEPS |
| 28 | 5A | Отключение радио, сигнал запуска радио |
| 29 | 5A | Комбинация приборов (запуск/запуск) |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Автоматический контроллер дальнего света, проекционный дисплей |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Адаптивное освещение |
| 34 | 5A | AdvanceTrac, модуль адаптивного круиз-контроля, электроусилитель руля |
| 35 | 10A | Полный привод, DHRSM, переключатель абсолютного угла поворота рулевого колеса, система помощи при парковке (работа/старт) |
| 36 | 5A | Модуль пассивной противоугонной системы (PATS) |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Усилитель (THX или 6-канальный) |
| 39 | 20A | Радио/Навигация |
| 40 | 20A | Усилитель (THX или 2 канала) |
| 41 | 15A | Аксессуар с задержкой |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле обогревателя заднего стекла, датчик дождя |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), Электронная панель отделки, Климат-контроль |
| 47 | Автоматический выключатель 30А | Не используется |
| 48 | — | Дополнительное реле с задержкой |

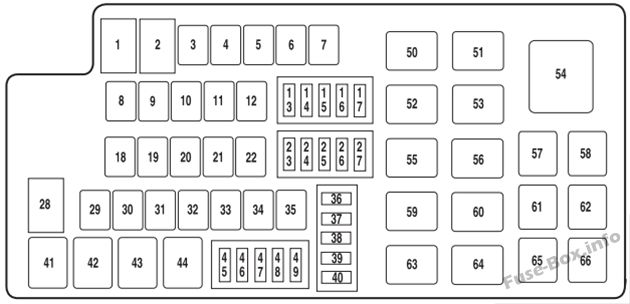

Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 80А** | Питание панели предохранителей в салоне |
| 2 | 80А** | Питание панели предохранителей в салоне |
| 3 | — | Не используется |
| 4 | 30А** | Передние дворники |
| 5 | 30А** | Пассажирское сиденье с электроприводом |
| 6 | 20 А** | Зажигалка |
| 7 | — | Не используется |
| 8 | 30А** | Лунная крыша |
| 9 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30А** | Реле стартера |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20 А** | клапан АБС |
| 13 | 15 А* | Адаптировать круиз |
| 14 | 10 А* | Выключатель тормоза |
| 15 | 15 А* | Автоматический дальний свет |
| 16 | 20A* | Левая фара с разрядом высокой интенсивности (HID) |
| 17 | 10 А* | смысл генератора |
| 18 | — | Не используется |
| 19 | 20 А** | Точка питания приборной панели |
| 20 | 40А** | Обогрев заднего стекла |
| 21 | 20 А** | Консольная точка питания |
| 22 | 30А** | Передние сиденья с подогревом/охлаждением |
| 23 | 7,5 А* | PCM Keep live power, вентиляция канистры |
| 24 | 10 А* | Реле муфты кондиционера |
| 25 | 20A* | Правая ксеноновая фара |
| 26 | 10 А* | Резервное реле |
| 27 | 15 А* | Топливный насос |
| 28 | 60А** | Вентилятор охлаждения (двигатель V6 3,7 л) |
| 28 | 80А** | Вентилятор охлаждения (двигатель V6 3,5 л) |
| 29 | 30А** | Левое заднее стекло |
| 30 | 30А** | Левое переднее окно 7 |
| 31 | — | Не используется |
| 32 | 30А** | Модуль сиденья водителя |
| 33 | 40А** | Реле пуска/пуска пассивного входа/пассивного пуска (PEPS) |
| 34 | — | Не используется |
| 35 | 40А** | Двигатель переднего вентилятора кондиционера |
| 36 | 20A* | Панель предохранителей в салоне пуск/старт |
| 37 | 10 А* | Запуск/запуск ПКМ |
| 38 | 5A* | Аксессуар с задержкой |
| 39 | Диод | Диод топливного насоса |
| 40 | Диод | Встроенный диод запуска одним касанием (OTIS) |
| 41 | Реле Г8ВА | Муфта кондиционера |
| 42 | Реле Г8ВА | Топливный насос |
| 43 | Реле Г8ВА | Резервное копирование |
| 44 | Реле Г8ВА | Автоматический дальний свет |
| 45 | — | Не используется |
| 46 | 15 А* | Мощность автомобиля 2 (PCM), Мощность автомобиля 3 (PCM) |
| 47 | 15 А* | ПКМ Мощность автомобиля 1 |
| 48 | 15 А* | Мощность автомобиля 4 - Катушки зажигания |
| 49 | 10 А* | Зеркала с подогревом |
| 50 | Половинное реле ISO | Реле электровентилятора |
| 51 | Половинное реле ISO | Деактивация тумана |
| 52 | Половинное реле ISO | Реле стартера |
| 53 | Половинное реле ISO | Адаптивный круиз-контроль (стоп-сигналы) |
| 54 | — | Не используется |
| 55 | Половинное реле ISO | Реле стеклоочистителя |
| 56 | Половинное реле ISO | HBL-реле |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | Половинное реле ISO | Реле запуска/запуска |
| 64 | Половинное реле ISO | Реле ПКМ |
| 65 | — | Не используется |
| 66 | — | Не используется |
| * Мини предохранитель; ** Картриджный предохранитель |
2011, 2012
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Правое заднее стекло |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Управление сиденьем водителя/поясничная опора |
| 4 | 30A | Правое переднее окно |
| 5 | 10A | Блокировка переключения тормозов (BSI) |
| 6 | 20A | Сигналы поворота, опасности |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Выключатель освещения, лампы для луж |
| 11 | 10A | Полный привод (AWT)) |
| 12 | 7.5A | Модуль интеллектуального доступа (LA) |
| 13 | 5A | Память/сиденья/зеркала/рулевая колонка, клавиатура, модуль водительской зоны |
| 14 | 10A | Центральный информационный дисплей, SYNC®, GPS |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Электронная панель отделки (EFP), модуль окружающего освещения |
| 17 | 20A | Глобальные окна |
| 18 | 20A | Двойной модуль обогрева заднего сиденья (DHRSM) (аккумулятор) |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Кластерный/проекционный дисплей |
| 27 | 20A | IA |
| 28 | 5A | Не используется (запасной) |
| 29 | 5A | Комбинация приборов (запуск/запуск) |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Автоматический контроллер дальнего света, проекционный дисплей |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Модуль адаптивного освещения |
| 34 | 5A | AdvanceTrac®, модуль адаптивного круиз-контроля, модуль электронного усилителя рулевого управления |
| 35 | 10A | Полный привод, DHRSM, переключатель абсолютного угла поворота рулевого колеса, модуль помощи при парковке (запуск/запуск) |
| 36 | 5A | Не используется (запасной) |
| 37 | 10A | Не используется (запасной) |
| 38 | 20 A | Усилитель (THX® или 6-канальный) |
| 39 | 20 A | Радио/Навигация |
| 40 | 20 A | Усилитель (THX® или 2-канальный) |
| 41 | 15A | Отсроченный Аксессуар |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле обогревателя заднего стекла, датчик дождя |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), Электронная панель отделки, Климат-контроль |
| 47 | Автоматический выключатель 30А | Не используется |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 80А** | Питание панели предохранителей в салоне |
| 2 | 80А** | Питание панели предохранителей в салоне |
| 3 | — | Не используется |
| 4 | 30А** | Передние дворники |
| 5 | 30А** | Пассажирское сиденье с электроприводом |
| 6 | 20 А** | Зажигалка |
| 7 | — | Не используется |
| 8 | 30А** | Лунная крыша |
| 9 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30А** | Реле стартера |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20А** | клапан АБС |
| 13 | 15 А* | Адаптировать круиз |
| 14 | 10 А* | Выключатель тормоза |
| 15 | 15 А* | Автоматическое реле дальнего света |
| 16 | 20 А* | Левая фара с разрядом высокой интенсивности (HID) |
| 17 | 10 А* | смысл генератора |
| 18 | — | Не используется |
| 19 | 20А** | Силовая установка |
| 20 | 50А** | Обогрев заднего стекла |
| 21 | 20А** | Силовая установка |
| 22 | 30А** | Передние сиденья с подогревом/охлаждением |
| 23 | 10 А* | PCM Keep live power, вентиляция канистры |
| 24 | 10 А* | Реле муфты кондиционера |
| 25 | 20 А* | Правая ксеноновая фара |
| 26 | 10 А* | Резервное реле |
| 27 | 15 А* | Реле топливного насоса |
| 28 | 60А** | Вентилятор охлаждения (двигатель V6 3,7 л) |
| 28 | 80А** | Вентилятор охлаждения (двигатель V6 3,5 л) |
| 29 | 30А** | Левое заднее стекло |
| 30 | 30А** | Левое переднее окно |
| 31 | — | Не используется |
| 32 | 30А** | Модуль сиденья водителя |
| 33 | 40А** | Реле пуска/пуска интеллектуального доступа (IA) |
| 34 | — | Не используется |
| 35 | 40А** | Двигатель переднего вентилятора кондиционера |
| 36 | 20A* | Панель предохранителей в салоне пуск/старт |
| 37 | 10 А* | Запуск/запуск ПКМ |
| 38 | 5A* | Аксессуар с задержкой |
| 39 | Диод | Диод топливного насоса (двигатель 3,7 л V6) |
| 40 | Диод | Встроенный диод запуска одним касанием (OTIS) |
| 41 | Реле Г8ВА | Муфта кондиционера |
| 42 | Реле Г8ВА | Топливный насос |
| 43 | Реле Г8ВА | Резервное копирование |
| 44 | Реле Г8ВА | Автоматический дальний свет |
| 45 | — | Не используется |
| 46 | 15 А* | Мощность автомобиля 2 (PCM), Мощность автомобиля 3 (PCM) |
| 47 | 20A* | ПКМ Мощность автомобиля 1 |
| 48 | 15 А* | Мощность автомобиля 4 - Катушки зажигания |
| 49 | 10 А* | Зеркала с подогревом |
| 50 | Половинное реле ISO | Реле электровентилятора |
| 51 | — | Не используется |
| 52 | Половинное реле ISO | Реле стартера |
| 53 | Половинное реле ISO | Адаптивный круиз-контроль (стоп-сигналы) |
| 54 | — | Не используется |
| 55 | Половинное реле ISO | Реле стеклоочистителя |
| 56 | Половинное реле ISO | HBL-реле |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | Половинное реле ISO | Реле запуска/запуска |
| 64 | Половинное реле ISO | Реле ПКМ |
| 65 | — | Не используется |
| 66 | — | Не используется |
| * Мини предохранитель; ** Картриджный предохранитель |
