Предохранители и реле Lincoln MKS (2013-2016)

Схемы относятся к указанным годам и вариантам Lincoln MKS (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Схема предохранителей Lincoln MKS 2013-2016

Схема предохранителей Lincoln MKS 2013-2016

Предохранители прикуривателя (розетка) Это предохранители № 9 (разъем питания второго ряда), № 20 (разъем питания отсека для хранения) и № 27 (прикуриватель) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

Пассажирский салон

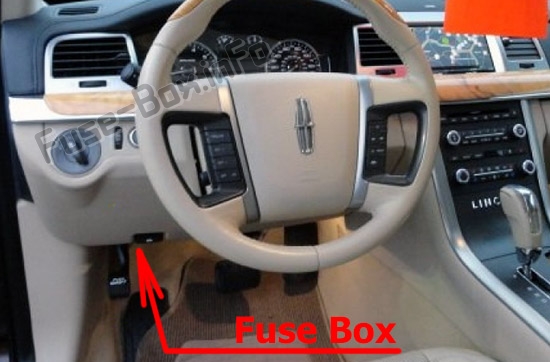

Панель предохранителей находится под панелью приборов слева от руля (за крышкой).Пассажирский салон

Моторного отсека

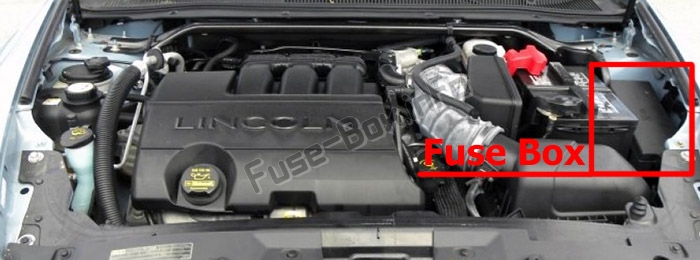

Распределительная коробка расположена в моторном отсеке (слева).Моторного отсека

Схемы блока предохранителей

2013, 2014

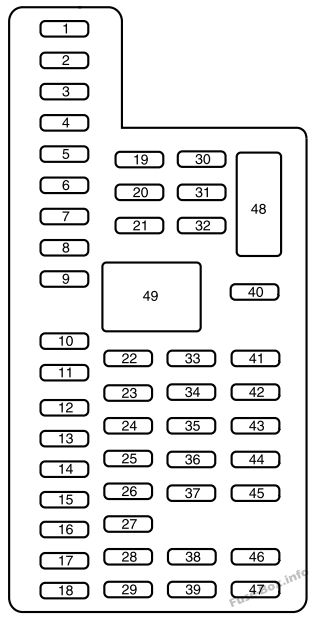

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2013, 2014)
#Номинал, АмперЗащищенные компоненты
130AЛевый передний и правый задний интеллектуальные стеклоподъемники
215AПереключатель сиденья водителя
330AМотор умного стеклоподъемника правого переднего окна
410AРеле энергосбережения ламп Demand
520AАудиоусилитель, модуль активного шумоподавления
65AНе используется (запасной)
77.5AЛогика модуля сиденья водителя, Модуль зоны левой передней двери, Клавиатура
810AНе используется (запасной)
910AМодуль SYNC®, электронная отделочная панель, модуль радиочастотного приемопередатчика
1010AРеле вспомогательного оборудования, реле стеклоочистителя, дополнительный предохранитель датчика дождя
1110AИнтеллектуальная логика модуля доступа, проекционный дисплей
1215AЛампа-лужа, Светодиодная подсветка, Внутреннее освещение
1315AПравые указатели поворота
1415AЛевые поворотники
1515AСтоп-сигнал, резервный фонарь
1610AПравый передний ближний свет
1710AЛевый передний ближний свет
1810AКнопка запуска, подсветка клавиатуры, блокировка переключения тормозов, пробуждение модуля управления силовым агрегатом, модуль приемопередатчика иммобилайзера
1920AАудио усилители
2020AРеле и катушка двигателя блокировки, реле и катушка двигателя блокировки водителя
2110AНе используется (запасной)
2220AРеле звукового сигнала
2315AЛогика модуля управления на рулевом колесе, Комбинация приборов
2415AМодуль управления рулевым колесом, Datalink
2515AВыпуск крышки
265AКнопочный пусковой переключатель
2720AМощность модуля интеллектуального доступа
2815AНе используется (запасной)
2920AРадио, Модуль глобальной системы позиционирования
3015AПередние парковочные фонари
315AНе используется (запасной)
3215AУмные стеклоподъемники, главный переключатель стеклоподъемников и зеркал, модуль солнцезащитного козырька заднего стекла, подсветка переключателя блокировки
3310AПодвесной модуль
3410AМодуль помощи при парковке задним ходом, модуль автоматического управления дальним светом и выездом из полосы движения, модуль обогрева заднего сиденья, модуль контроля слепых зон, задняя видеокамера
355AМоторизованный датчик влажности, проекционный дисплей
3610AРулевое управление с подогревом
3710AНе используется (запасной)
3810AМодуль люка и переключатель
3915AДальний свет
4010AЗадние парковочные фонари
417.5AДатчик классификации пассажиров, модуль управления системой пассивной безопасности
425AНе используется (запасной)
4310AНе используется (запасной)
4410AНе используется (запасной)
455AНе используется (запасной)
4610AМодуль климат-контроля
4715AРеле противотуманных фар
48Автоматический выключатель 30АЭлектростеклоподъемник переднего пассажира, Электростеклоподъемники сзади

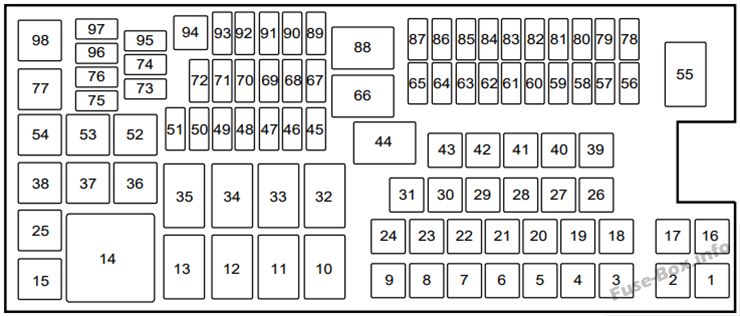

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2013, 2014)
#Номинал, АмперЗащищенные компоненты
1—Не используется
2—Не используется
3—Не используется
430А**Реле двигателя стеклоочистителя
550А**Насос антиблокировочной тормозной системы
6—Не используется
7—Не используется
820А**Люк, Солнцезащитный козырек с электроприводом
920А**Powerpoint второго ряда
10—Не используется
11—Реле обогрева заднего стекла
12—Не используется
13—Реле стартера
14—Реле левого вентилятора охлаждения №2
15—Реле топливного насоса
16—Не используется
17—Не используется
1840 А**Реле электродвигателя переднего вентилятора
1930А**Реле стартера
2020А**Точка питания бункера для хранения
2120А**Модуль заднего сиденья с подогревом
22—Не используется
2330А**Сиденье водителя с электроприводом, модуль памяти
24—Не используется
25—Не используется
2640 А**Реле обогрева заднего стекла
2720А**Зажигалка
2830А**Сиденья с климат-контролем
2940 А**Реле электровентилятора 1
3040 А**Реле электровентилятора 2
3125А**Реле электровентилятора 3
32—Не используется
33—Реле правого вентилятора охлаждения
34—Реле электровентилятора
35—Реле левого вентилятора охлаждения №1
36—Не используется
37—Не используется
38—Не используется
39—Не используется
4030А**Левый передний смарт-стеклоподъемник
4130А**Мотор левого заднего стеклоподъемника
4230А**Пассажирское сиденье с электроприводом
4320А**Клапаны антиблокировочной тормозной системы
44—Не используется
455A*Датчик дождя
46—Не используется
47—Не используется
48—Не используется
49—Не используется
5015A*Зеркала с подогревом
51—Не используется
52—Не используется
53—Не используется
54—Не используется
55—Реле стеклоочистителя
56—Не используется
5720A*Левая газоразрядная фара высокой интенсивности
5810 А*Генератор
5910 А*Выключатель тормоза
60—Не используется
61—Не используется
6210 А*Реле муфты кондиционера
63—Не используется
64—Не используется
6530A*Реле топливного насоса, топливные форсунки
66—Реле модуля управления силовым агрегатом
6720A*Нагреватель кислородного датчика, датчик массового расхода воздуха, электромагнитный клапан изменения фаз газораспределения, соленоид вентиляции адсорбера, соленоид продувки адсорбера
6820A*Катушки зажигания
6920A*Мощность автомобиля №1 (модуль управления силовым агрегатом)
7015A*Муфта кондиционера, катушки реле управления вентилятором (1-3), регулируемый компрессор кондиционера, прогрев вспомогательной трансмиссии, управление перепускным клапаном турбонаддува, электронный перепускной клапан компрессора, модуль полного привода, обогреватель принудительной вентиляции картера
71—Не используется
72—Не используется
73—Не используется
74—Не используется
75—Не используется
76—Не используется
77—Не используется
7820A*Правая газоразрядная фара высокой интенсивности
795A*Модуль адаптивного круиз-контроля
80—Не используется
81—Не используется
82—Не используется
83—Не используется
84—Не используется
85—Не используется
867,5 А*Поддерживающее питание и реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера
875A*Реле запуска/запуска
88—Реле запуска/запуска
895A*Катушка реле переднего вентилятора, модуль рулевого управления с электроусилителем
9010 А*Запуск/запуск модуля управления силовым агрегатом
9110 А*Модуль адаптивного круиз-контроля
9210 А*Модуль антиблокировочной системы тормозов, модуль адаптивного головного света
935A*Реле обогревателя заднего стекла
9430А**Панель предохранителей в салоне пуск/старт
95—Не используется
96—Не используется
97—Не используется
98—Реле муфты кондиционера
*Мини предохранители;
** Картриджные предохранители

2015

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2015)
#Номинал, АмперЗащищенные компоненты
130AЛевый передний и правый задний привод умных стеклоподъемников.
215AПереключатель сиденья водителя.
330AМотор стеклоподъемника правого переднего стекла.
410AРеле энергосбережения ламп Demand.
520AАудиоусилитель Активный модуль шумоподавления.
65AНе использовался (запасной).
77,5 АЛогика модуля сиденья водителя. Зональный модуль левой передней двери. Клавиатура.
810AНе использовался (запасной).
910Aмодуль синхронизации. Электронная финишная панель. Модуль радиочастотного приемопередатчика.
1010AЗапустите вспомогательное реле. Реле стеклоочистителя. Субпредохранитель чувства дождя.
1110AЛогика модуля интеллектуального доступа. Проекционный дисплей.
1215AЛужайная лампа.
Светодиодная подсветка. Внутреннее освещение.
1315AУказатели правого поворота.
1415AУказатели левого поворота.
1515AСтоп-сигнал. Резервная лампа.
1610AПравый передний ближний свет.
1710AЛевый передний ближний свет.
1810AКнопка Пуск. Подсветка клавиатуры. Блокировка переключения тормозов. Пробуждение модуля управления силовым агрегатом. Модуль приемопередатчика иммобилайзера.
1920AАудиоусилители.
2020AВсе реле двигателя блокировки и катушка. Реле двигателя блокировки водителя и катушка.
2110AНе использовался (запасной).
2220AРеле звукового сигнала.
2315AЛогика модуля управления на рулевом колесе Комбинация приборов.
2415AМодуль управления на руле.
24Канал передачи данных.
2515AВыпуск деклида.
265AКнопочный выключатель зажигания.
2720AМощность модуля интеллектуального доступа.
2815AНе использовался (запасной).
2920AРадио. Модуль глобальной системы позиционирования
3015AПередние парковочные фонари.
315AНе использовался (запасной).
3215AУмные стеклоподъемники. Выключатель главного окна и зеркала. Модуль солнцезащитной шторки заднего стекла. Подсветка переключателя блокировки.
3310AПодвесной модуль.
3410AМодуль помощи при парковке задним ходом. Автоматический модуль дальнего света и выезда из полосы движения. Модуль обогрева заднего сиденья. Модуль контроля слепых зон. Задняя видеокамера.
355AМоторизованный датчик влажности. Проекционный дисплей.
3610AПодогрев руля.
3710AНе использовался (запасной).
3810AМодуль люка и переключатель.
3915AВысокие лучи.
4010AЗадние парковочные фонари.
417,5 АДатчик классификации пассажиров. Модуль управления удерживающими устройствами.
425AНе использовался (запасной).
4310AНе использовался (запасной).
4410AНе использовался (запасной).
455AНе использовался (запасной).
4610AМодуль климат-контроля.
4715AРеле противотуманных фар.
48Автоматический выключатель 30АЭлектростеклоподъемник переднего пассажира. Задние электростеклоподъемники.

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2015 г.)
#Номинал, АмперЗащищенные компоненты
1-Не используется.
2-Не используется.
3-Не используется.
430AРеле мотора стеклоочистителя.
550AНасос антиблокировочной тормозной системы.
6-Не используется.
7-Не используется.
820AЛюк, солнцезащитный козырек с электроприводом.
920AТочка питания второго ряда.
10-Не используется.
11-Реле обогрева заднего стекла.
12-Не используется.
13-Реле стартера.
14-Реле левого вентилятора охлаждения номер 2.
15-Реле топливного насоса.
16-Не используется.
17-Не используется.
1840AРеле электродвигателя переднего вентилятора.
1930AРеле стартера.
2020AТочка питания бункера для хранения.
2120AМодуль обогрева заднего сиденья.
22-Реле управления массажем сидений.
2330AВодительское сиденье с электроприводом.
23Модуль памяти.
24-Не используется.
25-Не используется.
2640AРеле обогрева заднего стекла.
2720AЗажигалка.
2830AСиденья с климат-контролем.
2940AРеле электровентилятора 1.
3040AРеле электровентилятора 2.
3125 AРеле электровентилятора 3.
32-Не используется.
33-Реле правого вентилятора охлаждения.
34-Реле мотора вентилятора.
35-Реле левого вентилятора охлаждения номер 1.
35-Не используется.
37-Не используется.
38-Не используется.
39-Не используется.
4030AЛевый передний смарт стеклоподъемник.
4130AЛевый задний смарт стеклоподъемник.
4230AПассажирское сиденье с электроприводом.
4320AКлапаны антиблокировочной тормозной системы.
44-Не используется.
455AДатчик дождя.
46-Не используется.
47-Не используется.
48-Не используется.
49-Не используется.
5015 AЗеркала с подогревом.
51-Не используется.
52-Не используется.
53-Не используется.
54-Не используется.
55-Реле стеклоочистителя.
56-Не используется.
5720AЛевая фара с мощным разрядом.
5810AГенератор A-line.
5910AВключатель/выключатель тормоза.
60-Не используется.
61-Не используется.
62-Реле муфты кондиционера.
63-Не используется.
6415AСиденья с массажным управлением.
6530AРеле топливного насоса. Топливные форсунки.
66-Реле модуля управления силовым агрегатом.
6720AПодогрев кислородного датчика.
67Датчик массы воздушного потока.
67Электромагнитный клапан изменения фаз газораспределения.
67Соленоид вентиляции адсорбера.
67Соленоид продувки адсорбера.
6820AКатушки зажигания.
6920AМощность автомобиля 1 (модуль управления силовым агрегатом).
7015AМуфта кондиционера.
70Катушки реле управления вентилятором 1-3).
70Регулируемый компрессор кондиционера.
70Прогрев вспомогательной трансмиссии.
70Управление вестгейтом турбокомпрессора.
70Электронный перепускной клапан компрессора.
70Модуль полного привода.
70Нагреватель принудительной вентиляции картера.
71-Не используется.
72-Не используется.
73-Не используется.
74-Не используется.
75-Не используется.
76-Не используется.
77-Не используется.
7820AПравая газоразрядная фара высокой интенсивности.
795AМодуль адаптивного круиз-контроля
80-Не используется.
81-Не используется.
82-Не используется.
83-Не используется.
84-Не используется.
85-Не используется.
867,5 АМодуль управления силовым агрегатом.
86Поддерживайте питание и реле.
86Соленоид вентиляции адсорбера.
875AРеле запуска/запуска.
88-Реле запуска/запуска.
895AКатушка реле переднего вентилятора.
89Модуль рулевого управления с электроусилителем.
9010AРабота/запуск модуля управления силовым агрегатом.
9110AМодуль адаптивного круиз-контроля.
9210AМодуль антиблокировочной тормозной системы.
92Модуль адаптивного головного света.
935AРеле обогревателя заднего стекла.
9430AПанель предохранителей в салоне пуск/старт.
95-Не используется.
96-Не используется.
97-Не используется.
98-Не используется.

2016

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2016)
#Номинал, АмперЗащищенные компоненты
130AЛевый передний и правый задний привод умных стеклоподъемников.
215AПереключатель сиденья водителя.
330AМотор стеклоподъемника правого переднего стекла.
410AРеле энергосбережения ламп Demand.
520AАудиоусилитель Активный модуль шумоподавления.
65AНе использовался (запасной).
77,5 АЛогика модуля сиденья водителя. Зональный модуль левой передней двери. Клавиатура.
810AНе использовался (запасной).
910Aмодуль синхронизации. Электронная финишная панель. Модуль радиочастотного приемопередатчика.
1010AЗапустите вспомогательное реле. Реле стеклоочистителя. Субпредохранитель чувства дождя.
1110AЛогика модуля интеллектуального доступа. Проекционный дисплей.
1215AЛужайная лампа.
Светодиодная подсветка. Внутреннее освещение.
1315AУказатели правого поворота.
1415AУказатели левого поворота.
1515AСтоп-сигнал. Резервная лампа.
1610AПравый передний ближний свет.
1710AЛевый передний ближний свет.
1810AКнопка Пуск. Подсветка клавиатуры. Блокировка переключения тормозов. Пробуждение модуля управления силовым агрегатом. Модуль приемопередатчика иммобилайзера.
1920AАудиоусилители.
2020AВсе реле двигателя блокировки и катушка. Реле двигателя блокировки водителя и катушка.
2110AНе использовался (запасной).
2220AРеле звукового сигнала.
2315AЛогика модуля управления на рулевом колесе Комбинация приборов.
2415AМодуль управления на руле.
2515AВыпуск деклида.
265AКнопочный выключатель зажигания.
2720AМощность модуля интеллектуального доступа.
2815AНе использовался (запасной).
2920AРадио. Модуль глобальной системы позиционирования
3015AПередние парковочные фонари.
315AНе использовался (запасной).
3215AУмные стеклоподъемники. Выключатель главного окна и зеркала. Модуль солнцезащитной шторки заднего стекла. Подсветка переключателя блокировки.
3310AПодвесной модуль.
3410AМодуль помощи при парковке задним ходом. Автоматический модуль дальнего света и выезда из полосы движения. Модуль обогрева заднего сиденья. Модуль контроля слепых зон. Задняя видеокамера.
355AМоторизованный датчик влажности. Проекционный дисплей.
3610AПодогрев руля.
3710AНе использовался (запасной).
3810AМодуль люка и переключатель.
3915AВысокие лучи.
4010AЗадние парковочные фонари.
417,5 АДатчик классификации пассажиров. Модуль управления удерживающими устройствами.
425AНе использовался (запасной).
4310AНе использовался (запасной).
4410AНе использовался (запасной).
455AНе использовался (запасной).
4610AМодуль климат-контроля.
4715AРеле противотуманных фар.
48Автоматический выключатель 30АЭлектростеклоподъемник переднего пассажира. Задние электростеклоподъемники.

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2016 г.)
#Номинал, АмперЗащищенные компоненты
1-Не используется.
2-Не используется.
3-Не используется.
430AРеле мотора стеклоочистителя.
550AНасос антиблокировочной тормозной системы.
6-Не используется.
7-Не используется.
820AЛюк. Мощный солнцезащитный козырек.
920AТочка питания второго ряда.
10-Не используется.
11-Реле обогрева заднего стекла.
12-Не используется.
13-Реле стартера.
14-Реле левого вентилятора охлаждения номер 2.
15-Реле топливного насоса.
16-Не используется.
17-Не используется.
1840AРеле электродвигателя переднего вентилятора.
1930AРеле стартера.
2020AТочка питания бункера для хранения.
2120AМодуль обогрева заднего сиденья.
22-Не используется.
2330AВодительское сиденье с электроприводом.
23Модуль памяти.
24-Не используется.
25-Не используется.
2640AРеле обогрева заднего стекла.
2720AЗажигалка.
2830AСиденья с климат-контролем.
2940AРеле электровентилятора 1.
3040AРеле электровентилятора 2.
3125AРеле электровентилятора 3.
32РелеРеле управления массажем сиденья.
33-Реле правого вентилятора охлаждения.
34-Реле мотора вентилятора.
35-Реле левого вентилятора охлаждения номер 1.
36-Не используется.
37-Не используется.
38-Не используется.
39-Не используется.
4030AЛевый передний смарт стеклоподъемник.
4130AЛевый задний смарт стеклоподъемник.
4230AПассажирское сиденье с электроприводом.
4320AКлапаны антиблокировочной тормозной системы.
44-Не используется.
455AДатчик дождя.
46-Не используется.
47-Не используется.
48-Не используется.
49-Не используется.
5015AЗеркала с подогревом.
51-Не используется.
52-Не используется.
53-Не используется.
54-Не используется.
55-Реле стеклоочистителя.
56-Не используется.
5720AЛевая фара с мощным разрядом.
5810AГенератор A-line.
5910AВключатель/выключатель тормоза.
60-Не используется.
61-Не используется.
6210AМуфта кондиционера.
63-Не используется.
6415 AСиденья с массажным управлением.
6530AРеле топливного насоса. Топливные форсунки.
66-Реле модуля управления силовым агрегатом.
6720AПодогрев кислородного датчика.
67Датчик массы воздушного потока.
67Электромагнитный клапан изменения фаз газораспределения.
67Соленоид вентиляции адсорбера.
67Соленоид продувки адсорбера.
6820AКатушки зажигания.
6920AМощность автомобиля 1 (модуль управления силовым агрегатом).
7015 AМуфта кондиционера.
70Катушки реле управления вентилятором 1-3.
70Регулируемый компрессор кондиционера.
70Прогрев вспомогательной трансмиссии.
70Управление вестгейтом турбокомпрессора.
70Электронный перепускной клапан компрессора.
70Модуль полного привода.
70Нагреватель принудительной вентиляции картера.
71-Не используется.
72-Не используется.
73-Не используется.
74-Не используется.
75-Не используется.
76-Не используется.
77-Не используется.
7820AПравая газоразрядная фара высокой интенсивности.
79-Не используется.
80-Не используется.
81-Не используется.
82-Не используется.
83-Не используется.
84-Не используется.
85-Не используется.
867,5 АМодуль управления силовым агрегатом.
86Поддерживайте питание и реле.
86Соленоид вентиляции адсорбера.
875AРеле запуска/запуска.
88-Реле запуска/запуска.
895AКатушка реле переднего вентилятора.
89Модуль рулевого управления с электроусилителем.
9010AРабота/запуск модуля управления силовым агрегатом.
9110AМодуль адаптивного круиз-контроля.
9210AМодуль антиблокировочной тормозной системы.
92Модуль адаптивного головного света.
935AРеле обогревателя заднего стекла.
9430AПанель предохранителей в салоне пуск/старт.
95-Не используется.
96-Не используется.
97-Не используется.
98-Реле муфты кондиционера.
