Предохранители и реле Lincoln MKT (2010-2012)
Схемы относятся к указанным годам и вариантам Lincoln MKT (2010-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKT 2010-2012
Предохранители прикуривателя (розетка) в Lincoln MKT Это предохранитель № 40 (прикуриватель) в блоке предохранителей панели приборов и предохранители № 19 (разъем питания на передней консоли), № 21 (разъем питания на задней консоли) и № 25 (разъем питания сзади) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

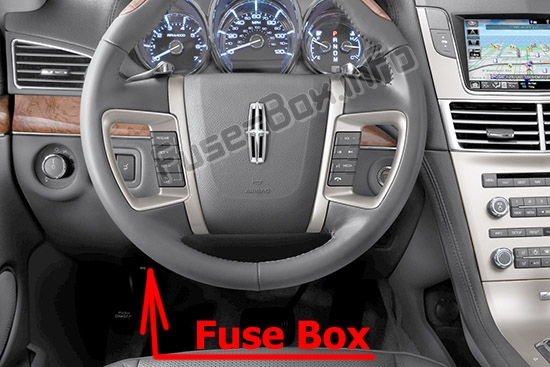

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевого колеса.

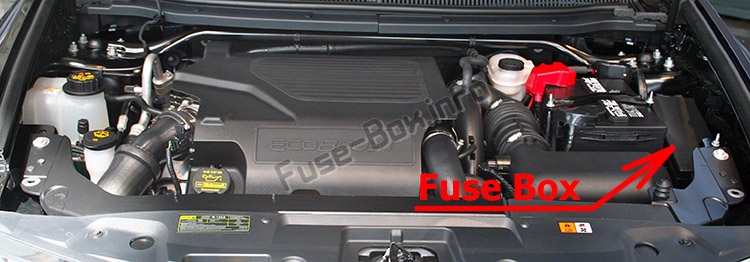

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2010

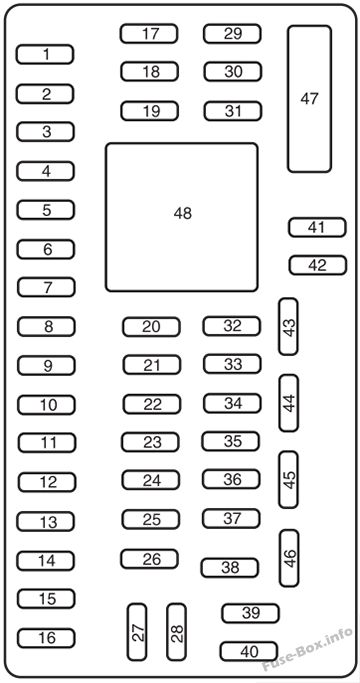

Пассажирский салон
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Правое заднее интеллектуальное стекло |
| 2 | 15A | Холодильник |
| 3 | 15A | Переключатель сиденья водителя, поясничный переключатель 2-го ряда |
| 4 | 30A | Правое переднее интеллектуальное окно |
| 5 | 10A | Блокировка переключения передач с тормозом, модуль складывания 3-го ряда |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Интеллектуальный доступ (IA) |
| 13 | 5A | Переключатели памяти, IA-ресивер, переключатель наружного зеркала заднего вида, образец положения рулевой колонки, модуль сиденья водителя, модуль двери водителя, клавиатура |
| 14 | 10A | Модуль задней двери с электроприводом, SYNC; Развлечения сзади |
| 15 | 10A | Климат-контроль, Электронная панель отделки |
| 16 | 15A | Навигационный дисплей, ALM, Дополнительный климат-контроль |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | Усилитель |
| 19 | 25A | Усилитель |
| 20 | 15A | Разъем канала передачи данных, электродвигатели складывания сидений 2-го ряда |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковочные огни, Освещение номерного знака, Аппликация с подсветкой на задней двери |
| 23 | 15A | Дальний свет фар, автоматическое реле дальнего света, реле отключения противотуманных фар |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса/лампы салона, складывающиеся сиденья с электроприводом 2-го ряда, пробуждение модуля управления силовым агрегатом (GTDI), реле сидений 3-го ряда |
| 26 | 10A | Комбинация приборов, проекционный дисплей |
| 27 | 20A | Замок зажигания, Лос-Анджелес |
| 28 | 5A | Отключение радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель передач |
| 31 | 10A | Датчик угла поворота рулевого колеса, Проекционный дисплей |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Модуль адаптивного освещения |
| 34 | 5A | Подача пуска/пуска передней части кузова |
| 35 | 10A | Каналы запуска/запуска модуля кузова |
| 36 | 5A | Модуль пассивной противоугонной системы |
| 37 | 10A | Запуск/запуск модуля управления силовым агрегатом, топливное реле |
| 38 | 20A | Парковочные фонари для прицепа |
| 39 | 20A | Модуль управления звуком |
| 40 | 20A | Зажигалка |
| 41 | 15A | Отложенная подача аксессуаров |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Дополнительный вентилятор, Задний дворник, Датчик дождя |
| 44 | 10A | Фонари заднего хода прицепа |
| 45 | 5A | Передний стеклоочиститель, Передний вентилятор, Реле стеклоочистителя |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI), передний интерфейсный модуль управления |
| 47 | Автоматический выключатель 30А | Не используется |
| 48 | Полное реле ISO | Дополнительное реле с задержкой |

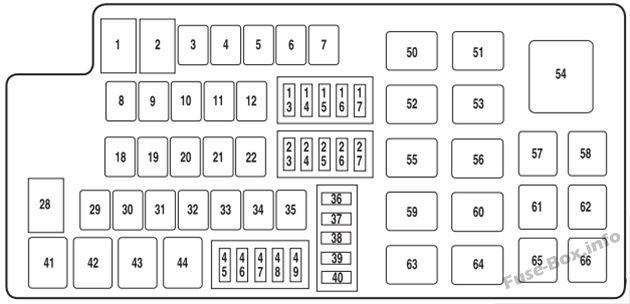

Моторного отсека
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30A* | Контроллер буксирного тормоза прицепа |
| 4 | 40A* | Реле стеклоочистителя (передний и задний) |
| 5 | 30A* | Пассажирское сиденье с электроприводом |
| 6 | 30A* | Инвертор 110 В переменного тока |
| 7 | 30A* | Модуль заднего сиденья с климат-контролем |
| 8 | 30A* | Модуль переднего сиденья с климат-контролем |
| 9 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30A* | Стартер |
| 11 | 30A* | Мощность автомобиля модуля управления силовым агрегатом (PCM) |
| 12 | 20 А* | клапан АБС |
| 13 | 20А** | Правая фара с высокоинтенсивным разрядом (HID) |
| 14 | 10А** | Переключатель включения/выключения тормоза (BOO), реле адаптивного круиз-контроля |
| 15 | 15А** | Автоматический дальний свет, адаптивный круиз-контроль |
| 16 | 20А** | Левая ксеноновая фара |
| 17 | 10А** | Датчик генератора |
| 18 | 30A* | 3-й ряд сидений с электроприводом |
| 19 | 20 А* | Розетка питания на передней консоли |
| 20 | 40A* | Обогрев заднего стекла, Обогрев зеркал |
| 21 | 20 А* | Розетка питания на задней консоли |
| 22 | 40A* | Зарядка аккумуляторной батареи прицепа, предохранитель стоп-сигналов/поворотников прицепа 45 питание |
| 23 | 10А** | Поддерживающая мощность PCM, вентиляция канистры, катушка реле |
| 24 | 10А** | Муфта кондиционера |
| 25 | 20А** | Задняя розетка |
| 26 | 15А** | Резервные лампы |
| 27 | 15А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Охлаждающий вентилятор |
| 29 | 30A* | Левое заднее интеллектуальное окно, модуль панорамной крыши, модуль солнцезащитной шторки с электроприводом |
| 30 | 30A* | Левое переднее интеллектуальное стекло |
| 31 | 40A* | Вспомогательный двигатель вентилятора |
| 32 | 30A* | Мотор сиденья водителя |
| 33 | 30A* | Реле запуска/запуска |
| 34 | 30A* | Задняя дверь с электроприводом |
| 35 | 40A* | Передний вентилятор кондиционера |
| 36 | 25А** | Модуль заднего стеклоочистителя |
| 37 | 15А** | Насос омывателя |
| 38 | 10А** | Фонари заднего хода прицепа |
| 39 | Диод | Топливный диод |
| 40 | Диод | Встроенный пусковой диод одним касанием |
| 41 | Реле Г8ВА | Парковочный фонарь для буксировки прицепа |
| 42 | Реле Г8ВА | Фонарь поворота/остановки прицепа (левый) |
| 43 | Реле Г8ВА | Лампа стоп-сигнала/поворота прицепа (правая) |
| 44 | Реле Г8ВА | Реле фонарей заднего хода |
| 45 | 20А** | Буксирные/поворотные огни прицепа |
| 46 | 15А** | Мощность автомобиля PCM 2, Мощность автомобиля 3 |
| 47 | 20А** | Мощность автомобиля ПКМ 1 |
| 48 | 15А** | Мощность автомобиля ПКМ 4 |
| 49 | 10А** | Зеркала с подогревом |
| 50 | микрореле высокого напряжения | Двигатель вентилятора |
| 51 | микрореле высокого напряжения | Деактивация противотуманных фар |
| 52 | микрореле высокого напряжения | Стартер |
| 53 | микрореле высокого напряжения | Адаптивный круиз-контроль |
| 54 | — | Не используется |
| 55 | микрореле высокого напряжения | Дворники |
| 56 | микрореле высокого напряжения | Обогрев заднего стекла, Обогрев зеркал |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | микрореле высокого напряжения | Вспомогательный двигатель вентилятора |
| 60 | микрореле высокого напряжения | Зарядка аккумулятора буксировки прицепа |
| 61 | Реле Г8ВА | Холодильник |
| 62 | Реле Г8ВА | Автоматический дальний свет |
| 63 | микрореле высокого напряжения | Запустить/запустить |
| 64 | микрореле высокого напряжения | PCM |
| 65 | Реле Г8ВА | Муфта кондиционера |
| 66 | Реле Г8ВА | Топливный насос |
| * Картриджные предохранители ** Мини-предохранители |
2011
Пассажирский салон
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Правое заднее интеллектуальное стекло |
| 2 | 15A | Холодильник |
| 3 | 15A | Переключатель сиденья водителя, поясничный переключатель 2-го ряда |
| 4 | 30A | Правое переднее интеллектуальное окно |
| 5 | 10A | Блокировка переключения передач с тормозом, модуль складывания 3-го ряда |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Интеллектуальный доступ (IA) |
| 13 | 5A | Приемник IA, переключатель наружного зеркала заднего вида, переключатель положения рулевой колонки, модуль сиденья водителя, модуль двери водителя, клавиатура |
| 14 | 10A | Модуль задней двери с электроприводом, SYNC®, Развлекательная система для пассажиров сзади |
| 15 | 10A | Климат-контроль, Электронная панель отделки |
| 16 | 15A | Навигационный дисплей, ALM, Дополнительный климат-контроль |
| 17 | 20A | Не используется (запасной) |
| 18 | 20A | Усилитель |
| 19 | 25A | Усилитель |
| 20 | 15A | Разъем канала передачи данных (OBD-2), электродвигатели складывания сидений 2-го ряда |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковочные огни, Освещение номерного знака, Аппликация с подсветкой на задней двери |
| 23 | 15A | Дальний свет фар, автоматическое реле дальнего света, реле отключения противотуманных фар |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса/лампы салона, складывающиеся сиденья с электроприводом 2-го ряда, пробуждение модуля управления силовым агрегатом (GTDI), реле сидений 3-го ряда |
| 26 | 10A | Комбинация приборов, проекционный дисплей |
| 27 | 20A | Замок зажигания, Лос-Анджелес |
| 28 | 5A | Отключение радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель передач |
| 31 | 10A | Датчик угла поворота руля, Проекционный дисплей |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Модуль адаптивного освещения |
| 34 | 5A | Подача пуска/пуска передней части кузова |
| 35 | 10A | Каналы запуска/запуска модуля кузова |
| 36 | 5A | Не используется (запасной) |
| 37 | 10A | Запуск/запуск модуля управления силовым агрегатом, топливное реле |
| 38 | 20A | Парковочные фонари для прицепа |
| 39 | 20A | Модуль управления звуком |
| 40 | 20A | Зажигалка |
| 41 | 15A | Отложенная подача аксессуаров |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Дополнительный вентилятор, Задний дворник, Датчик дождя |
| 44 | 10A | Фонари заднего хода прицепа |
| 45 | 5A | Передний стеклоочиститель, Передний вентилятор, Реле стеклоочистителя |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI), передний интерфейсный модуль управления |
| 47 | Автоматический выключатель 30А | Не используется |
| 48 | Полное реле ISO | Дополнительное реле с задержкой |
Моторного отсека
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30A* | Контроллер буксирного тормоза прицепа |
| 4 | 40A* | Реле стеклоочистителя (передний и задний) |
| 5 | 30 А* | Пассажирское сиденье с электроприводом |
| 6 | 30 А* | Инвертор 110 В переменного тока |
| 7 | 30 А* | Модуль заднего сиденья с климат-контролем |
| 8 | 30 А* | Модуль переднего сиденья с климат-контролем |
| 9 | 40 А* | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30 А* | Стартер |
| 11 | 30 А* | Мощность автомобиля модуля управления силовым агрегатом (PCM) |
| 12 | 20 А* | клапан АБС |
| 13 | 20А** | Правая фара с высокоинтенсивным разрядом (HID) |
| 14 | 10А** | Переключатель включения/выключения тормоза (BOO), реле адаптивного круиз-контроля |
| 15 | 15 А** | Автоматический дальний свет, адаптивный круиз-контроль |
| 16 | 20А** | Левая ксеноновая фара |
| 17 | 10А** | Датчик генератора |
| 18 | 30 А* | 3-й ряд сидений с электроприводом |
| 19 | 20 А* | Розетка питания на передней консоли |
| 20 | 40A* | Обогрев заднего стекла, Обогрев зеркал |
| 21 | 20 А* | Розетка питания на задней консоли |
| 22 | 40 А* | Зарядка аккумуляторной батареи прицепа, предохранитель стоп-сигналов/поворотников прицепа 45 питание |
| 23 | 10А** | Поддерживающая мощность PCM, вентиляция канистры, катушка реле |
| 24 | 10А** | Муфта кондиционера |
| 25 | 20А** | Задняя розетка |
| 26 | 15 А** | Резервные лампы |
| 27 | 15 А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Охлаждающий вентилятор |
| 29 | 30A* | Левое заднее интеллектуальное окно, модуль панорамной крыши, модуль солнцезащитной шторки с электроприводом |
| 30 | 30A* | Левое переднее интеллектуальное стекло |
| 31 | 40A* | Вспомогательный двигатель вентилятора |
| 32 | 30A* | Двигатель сиденья водителя, мощность двигателя с памятью |
| 33 | 30A* | Реле запуска/запуска |
| 34 | 30A* | Задняя дверь с электроприводом |
| 35 | 40A* | Передний вентилятор кондиционера |
| 36 | 25А** | Модуль заднего стеклоочистителя (вторичный предохранитель) |
| 37 | 15А** | Насос омывателя |
| 38 | 10 А** | Фонари заднего хода прицепа |
| 39 | Диод | Диод двигателя топливного насоса |
| 40 | Диод | Встроенный пусковой диод одним касанием |
| 41 | Реле Г8ВА | Парковочный фонарь для буксировки прицепа |
| 42 | Реле Г8ВА | Фонарь поворота/остановки прицепа (левый) |
| 43 | Реле Г8ВА | Лампа стоп-сигнала/поворота прицепа (правая) |
| 44 | Реле Г8ВА | Реле фонарей заднего хода |
| 45 | 20 А** | Буксировочные фонари/поворотники прицепа (вторичный предохранитель) |
| 46 | 15А** | Мощность автомобиля PCM 2, Мощность автомобиля 3 |
| 47 | 20 А** | Мощность автомобиля ПКМ 1 |
| 48 | 15А** | Мощность автомобиля PCM 4 (катушка на свечах) |
| 49 | 10 А** | Обогрев зеркал (вторичный предохранитель) |
| 50 | микрореле высокого напряжения | Двигатель вентилятора |
| 51 | микрореле высокого напряжения | Деактивация противотуманных фар |
| 52 | микрореле высокого напряжения | Стартер |
| 53 | микрореле высокого напряжения | Адаптивный круиз-контроль |
| 54 | микрореле высокого напряжения | 3-й ряд сидений с электроприводом |
| 55 | микрореле высокого напряжения | Дворники (передние) |
| 56 | микрореле высокого напряжения | Обогрев заднего стекла, Обогрев зеркал |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | микрореле высокого напряжения | Вспомогательный двигатель вентилятора |
| 60 | микрореле высокого напряжения | Зарядка аккумуляторной батареи прицепа |
| 61 | Реле Г8ВА | Холодильник |
| 62 | Реле Г8ВА | Автоматический дальний свет |
| 63 | микрореле высокого напряжения | Запустить/запустить |
| 64 | микрореле высокого напряжения | PCM |
| 65 | Реле Г8ВА | Муфта кондиционера |
| 66 | Реле Г8ВА | Топливный насос |
| * Картриджные предохранители ** Мини-предохранители |
2012
Пассажирский салон
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Правое заднее интеллектуальное стекло |
| 2 | 15A | Холодильник |
| 3 | 15A | Переключатель сиденья водителя, поясничный переключатель 2-го ряда |
| 4 | 30A | Правое переднее интеллектуальное окно |
| 5 | 10A | Блокировка переключения передач с тормозом, модуль складывания 3-го ряда |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Интеллектуальный доступ (IA) |
| 13 | 5A | Приемник IA, переключатель наружного зеркала заднего вида, переключатель положения рулевой колонки, модуль сиденья водителя, модуль двери водителя, клавиатура |
| 14 | 10A | Модуль задней двери с электроприводом, SYNC®, Развлекательная система для пассажиров сзади |
| 15 | 10A | Климат-контроль, Электронная панель отделки |
| 16 | 15A | Навигационный дисплей, ALM, Дополнительный климат-контроль |
| 17 | 20A | Глобальное окно открыто |
| 18 | 20A | Усилитель |
| 19 | 25A | Усилитель |
| 20 | 15A | Разъем канала передачи данных (OBD-2), электродвигатели складывания сидений 2-го ряда |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковочные огни, Освещение номерного знака, Аппликация с подсветкой на задней двери |
| 23 | 15A | Дальний свет фар, автоматическое реле дальнего света, реле отключения противотуманных фар |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса/лампы салона, складывающиеся сиденья с электроприводом 2-го ряда, пробуждение модуля управления силовым агрегатом (GTDI), реле сидений 3-го ряда |
| 26 | 10A | Комбинация приборов, проекционный дисплей |
| 27 | 20A | Замок зажигания, Лос-Анджелес |
| 28 | 5A | Отключение радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель передач |
| 31 | 10A | Датчик угла поворота руля, Проекционный дисплей |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Модуль адаптивного освещения |
| 34 | 5A | Подача пуска/пуска передней части кузова |
| 35 | 10A | Каналы запуска/запуска модуля кузова |
| 36 | 5A | Не используется (запасной) |
| 37 | 10A | Запуск/запуск модуля управления силовым агрегатом, топливное реле |
| 38 | 20A | Парковочные фонари для прицепа |
| 39 | 20A | Модуль управления звуком |
| 40 | 20A | Зажигалка |
| 41 | 15A | Отложенная подача аксессуаров |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Дополнительный вентилятор, Задний дворник, Датчик дождя |
| 44 | 10A | Фонари заднего хода прицепа |
| 45 | 5A | Передний стеклоочиститель, Передний вентилятор, Реле стеклоочистителя |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI), передний интерфейсный модуль управления |
| 47 | Автоматический выключатель 30А | Не используется |
| 48 | Полное реле ISO | Дополнительное реле с задержкой |
Моторного отсека
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30A* | Контроллер буксирного тормоза прицепа |
| 4 | 40A* | Реле стеклоочистителя (передний и задний) |
| 5 | 30A* | Пассажирское сиденье с электроприводом |
| 6 | 30 А* | Инвертор 110 В переменного тока |
| 7 | 30 А* | Модуль заднего сиденья с климат-контролем |
| 8 | 30 А* | Модуль переднего сиденья с климат-контролем |
| 9 | 40 А* | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30 А* | Стартер |
| 11 | 30 А* | Мощность автомобиля модуля управления силовым агрегатом (PCM) |
| 12 | 20 А* | клапан АБС |
| 13 | 20А** | Правая фара с высокоинтенсивным разрядом (HID) |
| 14 | 10А** | Переключатель включения/выключения тормоза (BOO), реле адаптивного круиз-контроля |
| 15 | 15 А** | Автоматический дальний свет, адаптивный круиз-контроль |
| 16 | 20А** | Левая ксеноновая фара |
| 17 | 10А** | Датчик генератора |
| 18 | 30 А* | 3-й ряд сидений с электроприводом |
| 19 | 20 А* | Розетка питания на передней консоли |
| 20 | 40 А* | Обогрев заднего стекла, Обогрев зеркал |
| 21 | 20 А* | Розетка питания на задней консоли |
| 22 | 40 А* | Зарядка аккумуляторной батареи прицепа, предохранитель стоп-сигналов/поворотников прицепа 45 питание |
| 23 | 10А** | Поддерживающая мощность PCM, вентиляция канистры, катушка реле |
| 24 | 10А** | Муфта кондиционера |
| 25 | 20А** | Задняя розетка |
| 26 | 15 А** | Резервные лампы |
| 27 | 15 А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Охлаждающий вентилятор |
| 29 | 30A* | Левое заднее интеллектуальное окно, модуль панорамной крыши, модуль солнцезащитной шторки с электроприводом |
| 30 | 30A* | Левое переднее интеллектуальное стекло |
| 31 | 40A* | Вспомогательный двигатель вентилятора |
| 32 | 30A* | Двигатель сиденья водителя, мощность двигателя с памятью |
| 33 | 30A* | Реле запуска/запуска |
| 34 | 30A* | Задняя дверь с электроприводом |
| 35 | 40A* | Передний вентилятор кондиционера |
| 36 | 25А** | Модуль заднего стеклоочистителя (вторичный предохранитель) |
| 37 | 15А** | Насос омывателя |
| 38 | 10 А** | Фонари заднего хода прицепа |
| 39 | Диод | Диод двигателя топливного насоса |
| 40 | Диод | Встроенный пусковой диод одним касанием |
| 41 | Реле Г8ВА | Парковочный фонарь для буксировки прицепа |
| 42 | Реле Г8ВА | Фонарь поворота/остановки прицепа (левый) |
| 43 | Реле Г8ВА | Лампа стоп-сигнала/поворота прицепа (правая) |
| 44 | Реле Г8ВА | Реле фонарей заднего хода |
| 45 | 20 А** | Буксировочные фонари/поворотники прицепа (вторичный предохранитель) |
| 46 | 15А** | Мощность автомобиля PCM 2, Мощность автомобиля 3 |
| 47 | 20 А** | Мощность автомобиля ПКМ 1 |
| 48 | 15А** | Мощность автомобиля PCM 4 (катушка на свечах) |
| 49 | 10 А** | Обогрев зеркал (вторичный предохранитель) |
| 50 | микрореле высокого напряжения | Двигатель вентилятора |
| 51 | микрореле высокого напряжения | Деактивация противотуманных фар |
| 52 | микрореле высокого напряжения | Стартер |
| 53 | микрореле высокого напряжения | Адаптивный круиз-контроль |
| 54 | микрореле высокого напряжения | 3-й ряд сидений с электроприводом |
| 55 | микрореле высокого напряжения | Дворники (передние) |
| 56 | микрореле высокого напряжения | Обогрев заднего стекла, Обогрев зеркал |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | микрореле высокого напряжения | Вспомогательный двигатель вентилятора |
| 60 | микрореле высокого напряжения | Зарядка аккумуляторной батареи прицепа |
| 61 | Реле Г8ВА | Холодильник |
| 62 | Реле Г8ВА | Автоматический дальний свет |
| 63 | микрореле высокого напряжения | Запустить/запустить |
| 64 | микрореле высокого напряжения | PCM |
| 65 | Реле Г8ВА | Муфта кондиционера |
| 66 | Реле Г8ВА | Топливный насос |
| * Картриджные предохранители ** Мини-предохранители |
