Предохранители и реле Lincoln MKX (2011-2015)
Схемы относятся к указанным годам и вариантам Lincoln MKX (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKX 2011-2015
Предохранители прикуривателя (розетка) в Lincoln MKX предохранители № 9 (разъем питания № 2 — задняя консоль), № 20 (разъем питания № 1 — контейнер консоли), № 21 (разъем питания в багажном отделении) и № 27 (передняя розетка питания / прикуриватель) в предохранителе моторного отсека. коробка.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

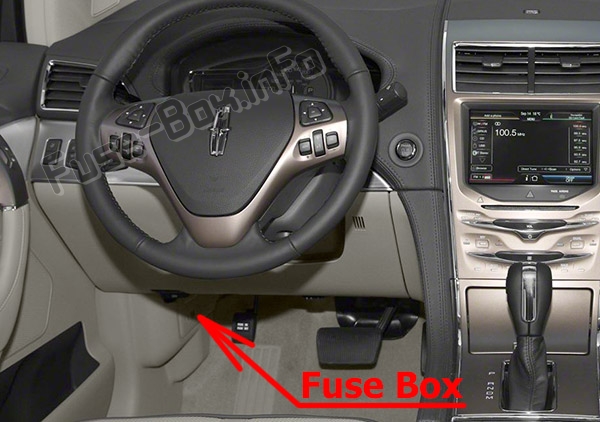

Панель предохранителей расположена за панелью отделки с левой стороны пространства для ног водителя рядом со стояночным тормозом.
Чтобы снять панель отделки, сдвиньте рычаг фиксатора вправо, затем вытащите панель отделки.
Чтобы снять крышку панели предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.
Чтобы установить на место крышку панели предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки до щелчка. Аккуратно потяните за крышку, чтобы убедиться, что она надежно закреплена.
Чтобы переустановить панель отделки, совместите выступы в нижней части панели с пазами, закройте панель и сдвиньте рычаг фиксатора влево, чтобы зафиксировать панель.
Моторного отсека

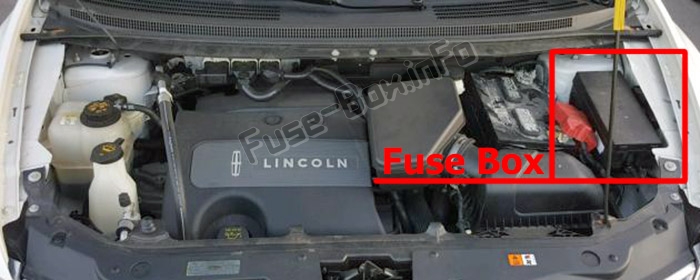

Распределительная коробка расположена в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей

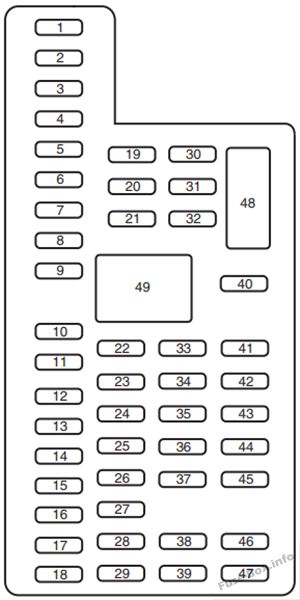

Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее интеллектуальное окно водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Умное окно переднего пассажира |
| 4 | 10A | Реле ламп запроса |
| 5 | 20A | Сабвуфер |
| 6 | 5A | Радиочастотный модуль |
| 7 | 7.5A | Переключатель зеркал с электроприводом, переключатель сиденья с памятью, модуль сиденья водителя |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Задняя дверь с электроприводом |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правый поворот/стоп-сигналы и указатели поворота |
| 14 | 15A | Левый поворот/стоп-сигналы и указатели поворота |
| 15 | 15A | Фонари заднего хода, Высокие стоп-сигналы |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов, светодиод кнопки пуска, пассивная противоугонная система, пробуждение модуля управления силовым агрегатом, включение питания второго ряда |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Реле блокировки/разблокировки — автомобили без интеллектуального доступа |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Управление на руле, Интеллектуальный доступ, Переключатель фар |
| 24 | 15A | Рулевая колонка с электроприводом наклона/телескопа, Бортовая диагностика |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Модуль глобальной системы позиционирования |
| 27 | 20A | Интеллектуальный доступ |
| 28 | 15A | Замок зажигания (без интеллектуального доступа), соленоид блокировки ключа, запуск с помощью кнопки (с интеллектуальным доступом) |
| 29 | 20A | Радио, электронная отделочная панель, модуль SYNC |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Люк, Электрические стеклоподъемники (спереди), Компас/зеркало заднего вида с автоматическим затемнением |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Система обнаружения заднего хода, Камера заднего вида, Монитор слепых зон, Модуль заднего сиденья с подогревом |
| 35 | 5A | Проекционный дисплей |
| 36 | 10A | Рулевое колесо с подогревом |
| 37 | 10A | Климат-контроль |
| 38 | 10A | Не используется (запасной) |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, Освещение номерного знака |
| 41 | 7.5A | Датчик классификации пассажиров, модуль управления системой пассивной безопасности |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Реле противотуманных фар, светодиодные сигнальные зеркала |
| 48 | Автоматический выключатель 30А | Задние электрические стеклоподъемники |
| 49 | — | Дополнительное реле с задержкой |

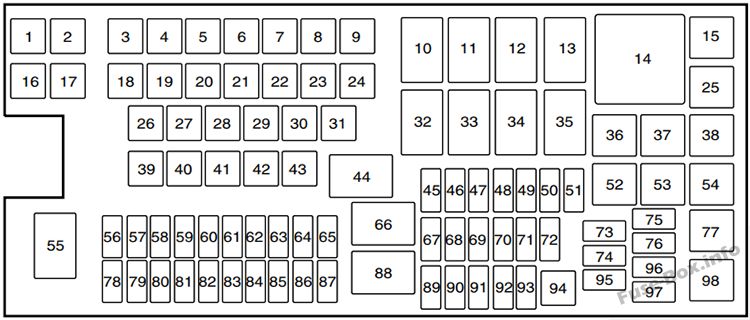

Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Дворники |
| 5 | 40А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Не используется |
| 11 | — | Обогрев заднего стекла и реле обогрева зеркал |
| 12 | — | Не используется |
| 13 | — | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Power Point #1 (корзина консоли) |
| 21 | 20А** | Розетка в грузовом отсеке |
| 22 | — | Не используется |
| 23 | 30А** | Модуль сиденья водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла |
| 27 | 20А** | Передняя розетка или прикуриватель |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | — | Не используется |
| 30 | 30А** | Задние сиденья с подогревом |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Реле электровентилятора |
| 35 | — | Не используется |
| 36 | — | Реле заднего сиденья |
| 37 | — | Реле правого стоп-сигнала/поворотников прицепа |
| 38 | — | Не используется |
| 39 | 40А** | Вентилятор охлаждения (автомобили с прицепом) |
| 39 | 60А** | Вентилятор охлаждения (автомобили без прицепа) |
| 40 | 40А** | Вентилятор охлаждения (только для прицепа) |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское место |
| 43 | 25А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15A* | Зеркало с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Левое реле фар тягача/поворотников прицепа |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | — | Не используется |
| 57 | 20 А* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | — | Не используется |
| 61 | 10 А* | Разблокировка заднего сиденья |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15 А* | Реле фар буксировки/поворота прицепа |
| 64 | 20A* | Мотор заднего стеклоочистителя |
| 65 | 15 А* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом |
| 67 | 20A* | Мощность автомобиля №2 |
| 68 | 15 А* | Мощность автомобиля №4 |
| 69 | 15 А* | Мощность автомобиля №1 |
| 70 | 10 А* | Реле кондиционера, модуль полного привода |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Диод муфты кондиционера |
| 76 | — | Не используется |
| 77 | — | Реле габаритных огней прицепа |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 5A* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | Парковочные фонари для прицепа |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддержание активности модуля управления силовым агрегатом, реле модуля управления силовым агрегатом |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Адаптивное освещение |
| 90 | 10 А* | Модуль управления силовым агрегатом |
| 91 | 10 А* | Адаптивный круиз-контроль |
| 92 | 10 А* | Модуль антиблокировочной тормозной системы |
| 93 | 5A* | Реле электровентилятора/обогрева заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
