Предохранители и реле Lincoln MKX (2016-2019..)

Схемы относятся к указанным годам и вариантам Lincoln MKX (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Схема предохранителей Lincoln MKX 2016-2019…

Предохранители прикуривателя (розетка) в Lincoln MKX предохранители № 5 (розетка 3 — сзади консоли), № 10 (2016-2017: розетка 1 — спереди водителя; 2018: розетка 5 — главный отсек), № 16 (розетка 2 — отсек консоли), № 17 (разъем питания 4 — багажное отделение) в блоке предохранителей моторного отсека и предохранитель № 57 (2018: разъем питания 1 — спереди водителя) в нижней части блока предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

Пассажирский салон

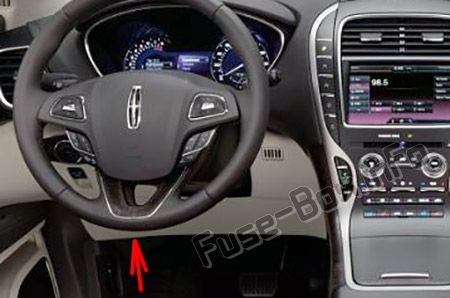

Панель предохранителей расположена под панелью приборов слева от рулевой колонки. Пассажирский салон

Моторного отсека

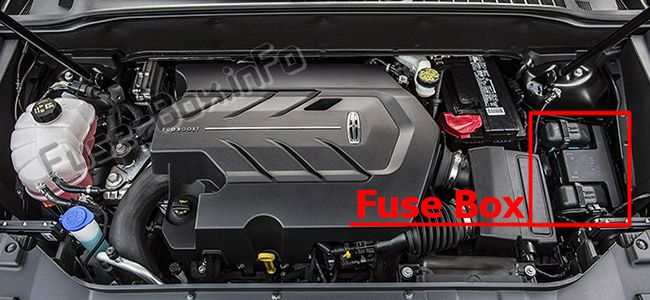

Распределительная коробка расположена в моторном отсеке (слева). Моторного отсека

2,7 л ЭКОБУСТ

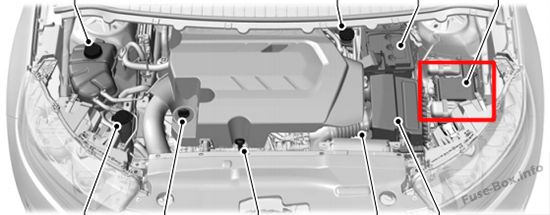

Моторного отсека

3.7L

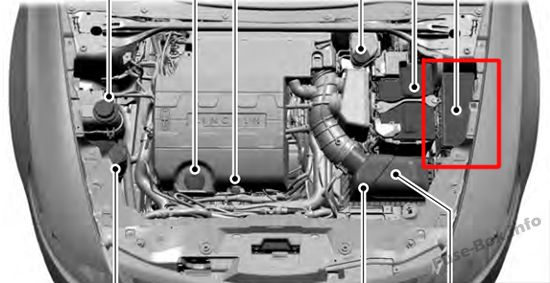

Моторного отсека

Распределительная коробка питания — снизу

Предохранители расположены в нижней части блока предохранителей. Распределительная коробка питания — снизу

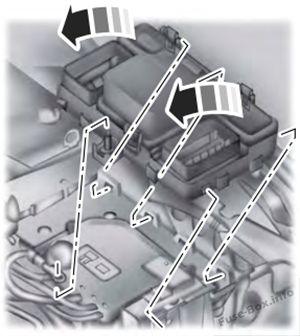

Чтобы получить доступ, сделайте следующее:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.

Схемы блока предохранителей

2016

Пассажирский салон

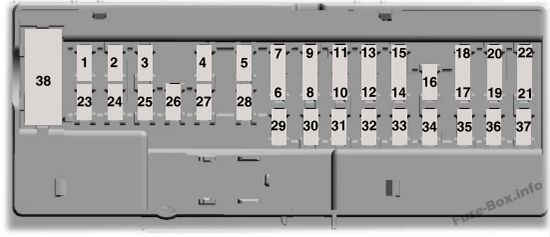

Назначение предохранителей в салоне (2016)

#	Номинал, Ампер	Защищенные компоненты
1	10A	Требуемое освещение (бардачок, туалетный столик, купол). Катушка реле энергосбережения. Катушка реле легкого складывания второго ряда.
2	7,5 А	Сиденья с памятью. Поясничный. Электрозеркала. Питание логики модуля сиденья водителя.
3	20A	Разблокировка водительской двери.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	USB зарядное устройство.
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Модуль развлекательной системы для пассажиров задних сидений. Значок камеры 360.
10	5A	Клавиатура. Логическое питание модуля задней подъемной двери. Модуль «свободные руки». Модуль MyLincoln.
11	5A	Не использовался (запасной).
12	7.5A	Модуль климат-контроля.
13	7,5 А	Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза).
14	10A	Не использовался (запасной).
15	10A	Мощность канала передачи данных.
16	15 A	Не использовался (запасной).
17	5A	Не использовался (запасной).
18	5A	Выключатель зажигания. Кнопочный пусковой переключатель. Соленоид блокировки ключа.
19	7.5A	Не использовался (запасной).
20	7.5A	Активная мощность логики переднего рулевого управления.
21	5A	Датчик влажности и температуры в салоне.
22	5A	Датчик классификации пассажиров.
23	10 A	Аксессуар с задержкой (логика преобразователя мощности, логика люка, питание переключателя стеклоподъемника водителя). Проекционный дисплей. Модуль переключения передач. Передняя камера. Модуль камеры 360.
24	20A	Разблокировка центрального замка.
25	30 A	Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя.
26	30 A	Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Выключатель подсветки переднего пассажира (стекло, замок).
27	30 A	Люк.
28	20A	Усилитель.
29	30A	Умное стекло задней водительской двери.
30	30A	Умное стекло задней пассажирской двери.
31	15 A	Не использовался (запасной).
32	10 A	Модуль глобальной системы позиционирования. Центральный дисплей. Голосовое управление (SYNC). Радиоприемный модуль. Модуль мультимедийного шлюза.
33	20A	Радио.
34	30A	Шина Run-Start (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель 38).
35	5A	Модуль управления удерживающими устройствами.
36	15 A	Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом. Модуль автоматического включения дальнего света/зеркала выезда из полосы движения. Логическое питание модуля заднего сиденья с подогревом. Подвесной модуль.
37	20A	Модуль обогрева рулевого колеса (без активного переднего рулевого управления).
38	30A	Задние электростеклоподъемники. Переключатель подсветки заднего стекла.

Моторного отсека

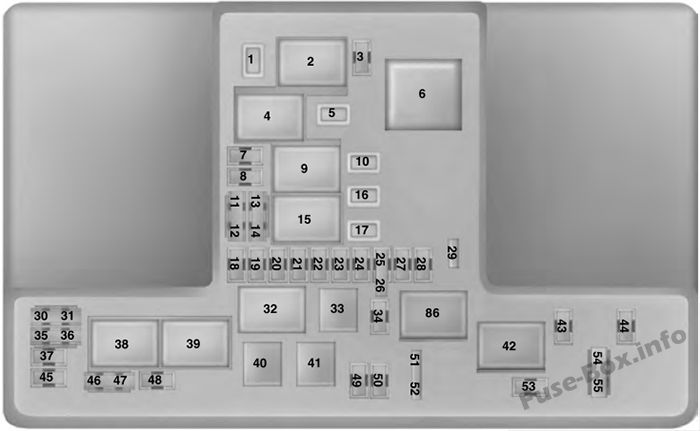

Назначение предохранителей в моторном отсеке (2016 г.)

#	Номинал, Ампер	Защищенные компоненты
1	30A	Сиденья второго ряда с электроприводом складывания.
2	—	Реле стартера.
3	15 A	Задний стеклоочиститель. Датчик дождя
4	—	Реле мотора вентилятора.
5	20A	Точка питания 3 — задняя часть консоли.
6	—	Не используется.
7	20A	Модуль управления силовым агрегатом — мощность автомобиля 1.
8	20A	Модуль управления силовым агрегатом — мощность автомобиля 2.
9	—	Реле модуля управления силовым агрегатом.
10	20A	Точка питания 1 - перед водителем.
11	15 A	Модуль управления силовым агрегатом — мощность автомобиля 4.
12	15 A	Модуль управления силовым агрегатом — мощность автомобиля 3.
13	—	Не используется.
14	—	Не используется.
15	—	Реле запуска-пуска.
16	20A	Power Point 2 — консольная корзина.
17	20A	Точка питания 4 - багажное отделение.
18	20A	Правая ксеноновая фара.
19	10 A	Рулевое управление с электронным усилителем и функцией Run-Start.
20	10 A	Запустить/запустить освещение.
21	15 A	Логическое питание насоса трансмиссионного масла (старт/стоп).
22	10 A	Соленоид муфты кондиционера.
23	15 A	Разбег-старт 6. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль качества напряжения (старт/стоп). Фронтальная камера с разделенным обзором. Модуль фронтальной камеры с разделенным обзором.
24	10 A	Не использовался (запасной).
25	10A	Антиблокировочная тормозная система Run-Start.
26	10A	Модуль управления трансмиссией Run-Start.
27	—	Не используется.
28	10 A	Насос заднего омывателя.
29	—	Не используется.
30	—	Не используется.
31	—	Не используется.
32	—	Электронное реле вентилятора 1.
33	—	Реле муфты кондиционера.
34	15 A	Освобождение перчаточного ящика.
35	—	Не используется.
36	—	Не используется.
37	10 A	Вентилятор блока передачи мощности.
38	—	Электронное реле вентилятора 2.
39	—	Реле электровентилятора 3.
40	—	Реле звукового сигнала.
41	—	Не используется.
42	—	Реле топливного насоса.
43	10 A	Удобное раскладывание сидений 2-го ряда.
44	20A	Левая ксеноновая фара.
45	—	Не используется.
46	—	Не используется.
47	—	Не используется.
48	—	Не используется.
49	—	Не используется.
50	20A	Рог.
51	—	Не используется.
52	—	Не используется.
53	—	Не используется.
54	10A	Выключатель тормоза.
55	10A	Датчик АЛТ.

Моторный отсек (внизу)

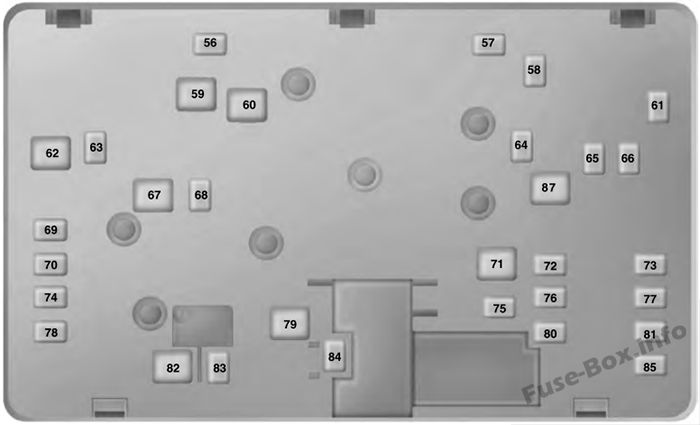

Назначение предохранителей в распределительной коробке — снизу (2016 г.)

#	Номинал, Ампер	Защищенные компоненты
56	—	Не используется.
57	—	Не используется.
58	30A	Питание топливного насоса.
59	40A	Электронный вентилятор 3.
60	40A	Электронный вентилятор 1.
61	—	Не используется.
62	50A	Блок управления кузовом 1.
63	25A	Электронный вентилятор 2.
64	—	Не используется.
65	20A	Переднее сиденье с подогревом.
66	—	Не используется.
67	50A	Блок управления кузовом 2.
68	40A	Обогрев заднего стекла.
69	30A	Клапаны антиблокировочной тормозной системы.
70	30A	Пассажирское место.
71	50A	Активное переднее рулевое управление.
72	20A	Масляный насос коробки передач (старт/стоп).
73	20A	Задние сиденья с подогревом.
74	30A	Модуль сиденья водителя.
75	25A	Мотор стеклоочистителя 1.
76	30A	Модуль задней двери с электроприводом.
77	30A	Модуль сиденья с климат-контролем.
78	40A	Модуль освещения прицепа.
79	40A	Двигатель вентилятора.
80	25A	мотор стеклоочистителя 2.
81	40A	Инвертор 110 вольт.
82	—	Не используется.
83	20A	TRCM (iShifter).
84	30A	Соленоид стартера.
85	30A	Крыша Виста.
86	—	Не используется.
87	60A	Насос антиблокировочной тормозной системы.

2017

Пассажирский салон

Назначение предохранителей в салоне (2017)

#	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	7.5A	Сиденья с памятью. Поясничный. Питание логики модуля сиденья водителя.
3	20A	Разблокировка водительской двери.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	USB зарядное устройство.
7	10A	Не использовался (запасной).
8	—	Реле охранной сигнализации.
9	10A	Модуль развлекательной системы для пассажиров задних сидений. Значок камеры 360.
10	5A	Клавиатура. Логическое питание модуля задней подъемной двери. Модуль «свободные руки». Модуль синхронизации 3.
11	5A	Комбинированный сенсорный модуль.
12	7,5 А	Модуль климат-контроля. Модуль переключения передач.
13	7,5 А	Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза).
14	10A	Модуль расширенного питания - силовой.
15	10A	Мощность канала передачи данных.
16	15A	Не использовался (запасной).
17	5A	Не использовался (запасной).
18	5A	Не использовался (запасной).
19	7.5A	Расширенный силовой модуль - Run/Start.
20	7.5A	Активная мощность логики переднего рулевого управления.
21	5A	Датчик влажности и температуры в салоне.
22	5A	Датчик классификации пассажиров.
23	10A	Аксессуар с задержкой (логика преобразователя мощности, логика люка, питание переключателя стеклоподъемника водителя).
24	20A	Разблокировка центрального замка.
25	30A	Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя.
26	30A	Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Выключатель подсветки переднего пассажира (стекло, замок).
27	30A	Люк.
28	20A	Усилитель.
29	30A	Умное стекло задней водительской двери.
30	30A	Умное стекло задней пассажирской двери.
31	15A	Не использовался (запасной).
32	10A	Голосовое управление (SYNC). Радиоприемный модуль.
33	20A	Радио.
34	30A	Шина Run-Start (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель 38).
35	5A	Не использовался (запасной).
36	15A	Зеркало заднего вида с автоматическим затемнением. Модуль автоматического включения дальнего света/зеркала выезда из полосы движения. Логическое питание модуля заднего сиденья с подогревом. Подвесной модуль.
37	20A	Не использовался (запасной).
38	30A	Задние электростеклоподъемники. Переключатель подсветки заднего стекла.

Моторного отсека

Назначение предохранителей в моторном отсеке (2017 г.)

#	Номинал, Ампер	Защищенные компоненты
1	30A	Сиденья второго ряда с электроприводом складывания.
2	—	Реле стартера.
3	15A	Задний стеклоочиститель. Датчик дождя
4	—	Реле мотора вентилятора.
5	20A	Точка питания 3 — задняя часть консоли.
6	—	Не используется.
7	20A	Модуль управления силовым агрегатом — мощность автомобиля 1.
8	20A	Модуль управления силовым агрегатом — мощность автомобиля 2.
9	—	Реле модуля управления силовым агрегатом.
10	20A	Точка питания 1 - перед водителем.
11	15A	Модуль управления силовым агрегатом — мощность автомобиля 4.
12	15A	Модуль управления силовым агрегатом — мощность автомобиля 3.
13	—	Не используется.
14	—	Не используется.
15	—	Реле запуска-пуска.
16	20A	Power Point 2 — консольная корзина.
17	20A	Точка питания 4 - багажное отделение.
18	20A	Правая ксеноновая фара.
19	10A	Рулевое управление с электронным усилителем и функцией Run-Start.
20	10A	Запустить/запустить освещение.
21	15A	Логическое питание насоса трансмиссионного масла (старт/стоп).
22	10A	Соленоид муфты кондиционера.
23	15A	Фронтальная камера с разделенным обзором. Камера заднего вида. Модуль фронтальной камеры с разделенным обзором. Привод переключения передач.
24	10A	Не использовался (запасной).
25	10A	Антиблокировочная тормозная система Run-Start.
26	10A	Модуль управления трансмиссией Run-Start.
27	—	Не используется.
28	10A	Насос заднего омывателя.
29	—	Не используется.
30	—	Не используется.
31	—	Не используется.
32	—	Электронное реле вентилятора 1.
33	—	Реле муфты кондиционера.
34	15A	Освобождение перчаточного ящика.
35	—	Не используется.
36	—	Не используется.
37	10A	Вентилятор блока передачи мощности.
38	—	Электронное реле вентилятора 2.
39	—	Реле электровентилятора 3.
40	—	Реле звукового сигнала.
41	—	Не используется.
42	—	Реле топливного насоса.
43	10A	Удобное раскладывание сидений 2-го ряда.
44	20A	Левая ксеноновая фара.
45	—	Не используется.
46	—	Не используется.
47	—	Не используется.
48	—	Не используется.
49	—	Не используется.
50	20A	Рог.
51	—	Не используется.
52	—	Не используется.
53	10A	Мультиконтурные сиденья.
54	10A	Выключатель тормоза.
55	10A	Датчик АЛТ.

Моторный отсек (внизу)

Назначение предохранителей в распределительной коробке — снизу (2017 г.)

#	Номинал, Ампер	Защищенные компоненты
56	—	Не используется.
57	—	Не используется.
58	30A	Питание топливного насоса.
59	40A	Электронный вентилятор 3.
60	40A	Электронный вентилятор 1.
61	—	Не используется.
62	50A	Блок управления кузовом 1.
63	25A	Электронный вентилятор 2.
64	20A	Омыватель фар.
65	20A	Переднее сиденье с подогревом.
66	15A	Парк дворников с подогревом.
67	50A	Блок управления кузовом 2.
68	40A	Обогрев заднего стекла.
69	30A	Клапаны антиблокировочной тормозной системы.
70	30A	Пассажирское место.
71	50A	Активное переднее рулевое управление.
72	20A	Масляный насос коробки передач (старт/стоп).
73	20A	Задние сиденья с подогревом.
74	30A	Модуль сиденья водителя.
75	25A	Мотор стеклоочистителя 1.
76	30A	Модуль задней двери с электроприводом.
77	30A	Модуль сиденья с климат-контролем.
78	40A	Модуль освещения прицепа.
79	40A	Двигатель вентилятора.
80	25A	мотор стеклоочистителя 2.
81	40A	Инвертор 110 вольт.
82	—	Не используется.
83	20A	TRCM (iShifter).
84	30A	Соленоид стартера.
85	30A	Не использовался (запасной).
86	—	Не используется.
87	60A	Насос антиблокировочной тормозной системы.

2018

Пассажирский салон

Назначение предохранителей в салоне (2018)

#	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	7.5A	Сиденья с памятью. Поясничный. Питание логики модуля сиденья водителя.
3	20A	Разблокировка водительской двери.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	USB зарядное устройство.
7	10A	Не использовался (запасной).
8	—	Реле охранной сигнализации.
9	10A	Модуль развлекательной системы для пассажиров задних сидений. Значок камеры 360.
10	5A	Клавиатура. Логическое питание модуля задней подъемной двери. Модуль «свободные руки». Модуль синхронизации 3. Встроенный модем.
11	5A	Комбинированный сенсорный модуль.
12	7.5A	Модуль климат-контроля. Модуль переключения передач.
13	7.5A	Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза).
14	10A	Модуль расширенного питания - силовой.
15	10A	Мощность канала передачи данных.
16	15A	Не использовался (запасной).
17	5A	Не использовался (запасной).
18	5A	Не использовался (запасной).
19	7.5A	Расширенный силовой модуль - Run/Start.
20	7.5A	Активная мощность логики переднего рулевого управления.
21	5A	Датчик влажности и температуры в салоне.
22	5A	Датчик классификации пассажиров.
23	10A	Аксессуар с задержкой (логика преобразователя мощности, логика люка, питание переключателя стеклоподъемника водителя).
24	20A	Разблокировка центрального замка.
25	30A	Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя.
26	30A	Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Выключатель подсветки переднего пассажира (стекло, замок).
27	30A	Люк.
28	20A	Усилитель.
29	30A	Умное стекло задней водительской двери.
30	30A	Умное стекло задней пассажирской двери.
31	15A	Не использовался (запасной).
32	10A	Голосовое управление (SYNC). Радиоприемный модуль.
33	20A	Радио.
34	30A	Шина Run-Start (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель 38).
35	5A	Не использовался (запасной).
36	15A	Зеркало заднего вида с автоматическим затемнением. Модуль автоматического включения дальнего света/зеркала выезда из полосы движения. Логическое питание модуля заднего сиденья с подогревом. Подвесной модуль.
37	20A	Не использовался (запасной).
38	30A	Задние электростеклоподъемники. Переключатель подсветки заднего стекла.

Моторного отсека

Назначение предохранителей в моторном отсеке (2018 г.)

#	Номинал, Ампер	Защищенные компоненты
1	30A	Сиденья второго ряда с электроприводом складывания.
2	—	Реле стартера.
3	15A	Задний стеклоочиститель. Датчик дождя
4	—	Реле мотора вентилятора.
5	20A	Точка питания 3 — задняя часть консоли.
6	—	Не используется.
7	20A	Модуль управления силовым агрегатом — мощность автомобиля 1.
8	20A	Модуль управления силовым агрегатом — мощность автомобиля 2.
9	—	Реле модуля управления силовым агрегатом.
10	20A	Power Point 5-основной бункер.
11	15A	Модуль управления силовым агрегатом — мощность автомобиля 4.
12	15A	Модуль управления силовым агрегатом — мощность автомобиля 3.
13	—	Не используется.
14	—	Не используется.
15	—	Реле запуска-пуска.
16	20A	Power Point 2 — консольная корзина.
17	20A	Точка питания 4 - багажное отделение.
18	20A	Правая ксеноновая фара.
19	10A	Рулевое управление с электронным усилителем и функцией Run-Start.
20	10A	Запустить/запустить освещение.
21	15A	Логическое питание насоса трансмиссионного масла (старт/стоп).
22	10A	Соленоид муфты кондиционера.
23	15A	Фронтальная камера с разделенным обзором. Камера заднего вида. Модуль фронтальной камеры с разделенным обзором. Привод переключения передач.
24	10A	Не использовался (запасной).
25	10A	Антиблокировочная тормозная система Run-Start.
26	10A	Модуль управления трансмиссией Run-Start.
27	—	Не используется.
28	10A	Насос заднего омывателя.
29	—	Не используется.
30	—	Не используется.
31	—	Не используется.
32	—	Электронное реле вентилятора 1.
33	—	Реле муфты кондиционера.
34	15A	Освобождение перчаточного ящика.
35	—	Не используется.
36	—	Не используется.
37	10A	Вентилятор блока передачи мощности.
38	—	Электронное реле вентилятора 2.
39	—	Реле электровентилятора 3.
40	—	Реле звукового сигнала.
41	—	Не используется.
42	—	Реле топливного насоса.
43	10A	Удобное раскладывание сидений 2-го ряда.
44	20A	Левая ксеноновая фара.
45	—	Не используется.
46	—	Не используется.
47	—	Не используется.
48	—	Не используется.
49	—	Не используется.
50	20A	Рог.
51	—	Не используется.
52	—	Не используется.
53	10A	Не использовался (запасной).
54	10A	Выключатель тормоза.
55	10A	Датчик АЛТ.
86	—	Не используется.

Моторный отсек (внизу)

Назначение предохранителей в распределительной коробке — снизу (2018 г.)

#	Номинал, Ампер	Защищенные компоненты
56	—	Не используется.
57	20 A	Power Point 1 — перед водителем.
58	30A	Питание топливного насоса.
59	40A	Электронный вентилятор 3.
60	40A	Электронный вентилятор 1.
61	—	Не используется.
62	50A	Блок управления кузовом 1.
63	25A	Электронный вентилятор 2.
64	20A	Омыватель фар.
65	20A	Переднее сиденье с подогревом.
66	15A	Парк дворников с подогревом.
67	50A	Блок управления кузовом 2.
68	40A	Обогрев заднего стекла.
69	30A	Клапаны антиблокировочной тормозной системы.
70	30A	Пассажирское место.
71	50A	Активное переднее рулевое управление.
72	20A	Масляный насос коробки передач (старт/стоп).
73	20A	Задние сиденья с подогревом.
74	30A	Модуль сиденья водителя.
75	25A	Мотор стеклоочистителя 1.
76	30A	Модуль задней двери с электроприводом.
77	30A	Модуль сиденья с климат-контролем.
78	40A	Модуль освещения прицепа.
79	40A	Двигатель вентилятора.
80	25A	мотор стеклоочистителя 2.
81	40A	Инвертор 110 вольт.
82	—	Не используется.
83	20A	TRCM (iShifter).
84	30A	Соленоид стартера.
85	30A	Не использовался (запасной).
87	60A	Насос антиблокировочной тормозной системы.
