Предохранители и реле Lincoln MKZ (2007-2012)
Схемы относятся к указанным годам и вариантам Lincoln MKZ (2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKZ 2007-2012
Предохранители прикуривателя (розетка) являются предохранитель № 15 (2007-2009: прикуриватель) в блоке предохранителей панели приборов и предохранители № 22 (разъем питания консоли), № 29 (с 2010 года: передний разъем питания) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

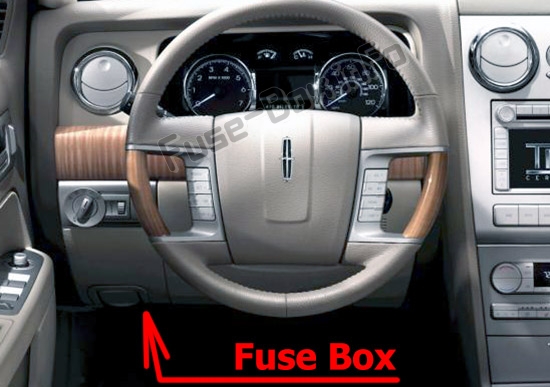

Пассажирский салон
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям.

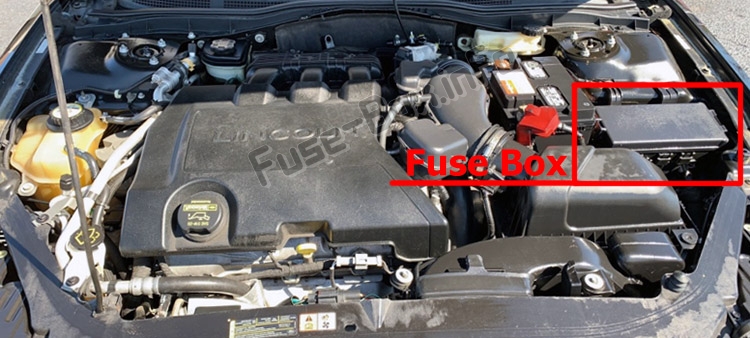

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева)
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008, 2009

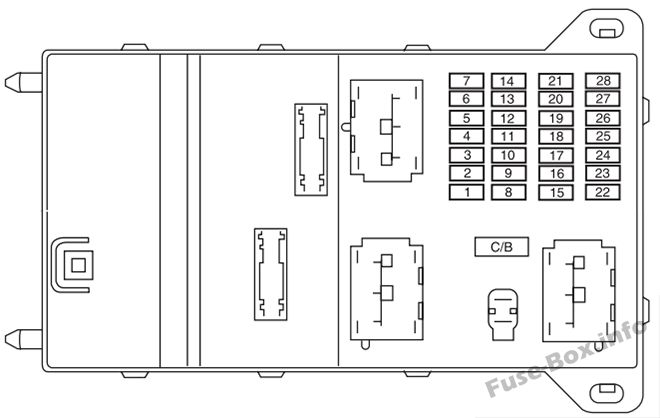

Пассажирский салон
| # | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампы заднего хода, Электрохроматическое зеркало |
| 2 | 20A | Рога |
| 3 | 15A | Экономия заряда батареи: Внутреннее освещение, Освещение лужи, Освещение багажника, Освещение перчаточного ящика, Задние электрические стеклоподъемники |
| 4 | 15A | Парковочные фонари, Освещение номерного знака |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 30A | Обогрев заднего стекла |
| 9 | 10A | Зеркала с подогревом |
| 10 | 30A | Катушка стартера, ПКМ |
| 11 | 15A | Дальний свет |
| 12 | 7.5A | Аксессуары задержки: Головные радиоустройства, Люк в крыше, Передние электрические стеклоподъемники, Электрохроматические зеркала, Окружающее освещение |
| 13 | 7.5A | Приборная панель, Аналоговые часы, Головные устройства климат-контроля |
| 14 | 15A | Насос омывателя |
| 15 | 20A | Зажигалка |
| 16 | 15A | Привод замка двери, соленоид замка крышки багажника |
| 17 | 20A | Не используется (запасной) |
| 18 | 20A | Головные радиоустройства, разъем OBDII |
| 19 | 7.5A | Не используется (запасной) |
| 20 | 7.5A | Электрорегулировка зеркал, Модуль спутникового радио, Полный привод |
| 21 | 7.5A | Стоп-сигналы, ЧМСЛ |
| 22 | 7.5A | Аудио |
| 23 | 7.5A | Катушка реле стеклоочистителя, кластерная логика |
| 24 | 7.5A | OCS (пассажирское сиденье), индикатор PAD |
| 25 | 7.5A | RCM |
| 26 | 7.5A | Приемопередатчик PATS, соленоид блокировки переключения тормозов, переключатель педали тормоза, модуль автоматической коробки передач |
| 27 | 7.5A | Кластер, головные устройства климат-контроля |
| 28 | 10A | ABS/Traction Control, Подогрев сидений, Компас, Датчик заднего хода |
| C/B | Автоматический выключатель 30А | Потолочный люк, аксессуар с задержкой (предохранитель SJB 12, задние электрические стеклоподъемники) |

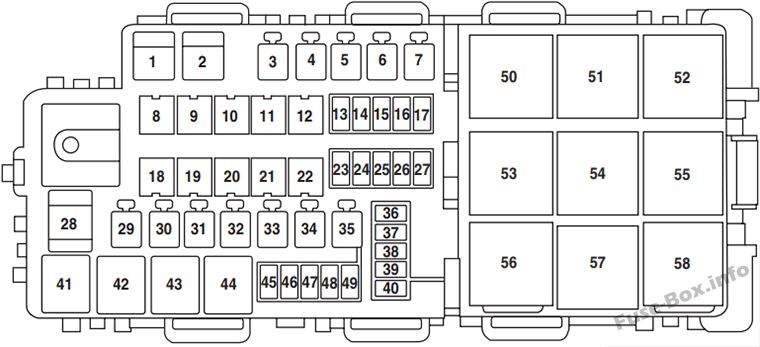

Моторного отсека
| # | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А*** | Питание SJB (предохранители 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 60А*** | Питание SJB (предохранители 1, 2, 4, 10, 11) |
| 3 | 40А** | Питание силового агрегата, катушка реле PCM |
| 4 | 40А** | Нижний мотор |
| 5 | — | Не используется |
| 6 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 7 | — | Не используется |
| 8 | 40А** | насос АБС |
| 9 | 20А** | Дворники |
| 10 | 30А** | Клапаны АБС |
| 11 | 30А** | Подогрев сидений, Пассажирское сиденье с подогревом/охлаждением |
| 12 | 30А** | Сиденье водителя с подогревом/охлаждением |
| 13 | 10 А* | SYNC |
| 14 | 15 А* | Замок зажигания |
| 15 | 10 А* | Логика модуля памяти |
| 16 | 15 А* | Передача инфекции |
| 17 | 10 А* | смысл генератора |
| 18 | — | Не используется |
| 19 | 40А** | Логическая подача на SJB (твердотельные устройства) |
| 20 | 20А** | Усилитель THXII №1 |
| 21 | 20А** | Усилитель THXII №2 |
| 22 | 20А** | Консольная точка питания |
| 23 | 10 А* | PCM KAM и соленоид вентиляции адсорбера |
| 24 | 15 А* | Противотуманные фары |
| 25 | 10 А* | Муфта компрессора кондиционера |
| 26 | 15 А* | Левый HID ближний свет |
| 27 | 15 А* | Правый HID ближний свет |
| 28 | 80А*** | Вентилятор охлаждения двигателя |
| 29 | — | Не используется |
| 30 | 30А** | Реле топливного насоса/форсунок |
| 31 | 30А** | Пассажирское сиденье с электроприводом |
| 32 | 30А** | Водительское сиденье с электроприводом |
| 33 | 20А** | Лунная крыша |
| 34 | 30А** | Драйвер Умное стеклоподъемник |
| 35 | 30А** | Пассажирское интеллектуальное стеклоподъемник |
| 36 | 1A* | диод ПКМ |
| 37 | 1A* | Диод интегрированного запуска одним касанием (OTIS) |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | Реле | Реле противотуманных фар |
| 42 | Реле | Реле парковки стеклоочистителя |
| 43 | Реле | Реле муфты кондиционера |
| 44 | — | Не используется |
| 45 | — | Не используется |
| 46 | 15 А* | Форсунки |
| 47 | 15 А* | ПКМ класс B |
| 48 | 15 А* | Катушка на штекере |
| 49 | 15 А* | ПКМ класс С |
| 50 | Полное реле ISO | Левое HID-реле ближнего света |
| 51 | Полное реле ISO | Реле ближнего света RH HID |
| 52 | Полное реле ISO | Реле вентилятора |
| 53 | — | Не используется |
| 54 | Полное реле ISO | Реле топливного насоса/форсунок |
| 55 | Полное реле ISO | Реле РАБОТЫ стеклоочистителя |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле ПКМ |
| 58 | — | Не используется |
| * Мини предохранители ** Предохранители А1 *** Предохранители А3 |
2010, 2011, 2012

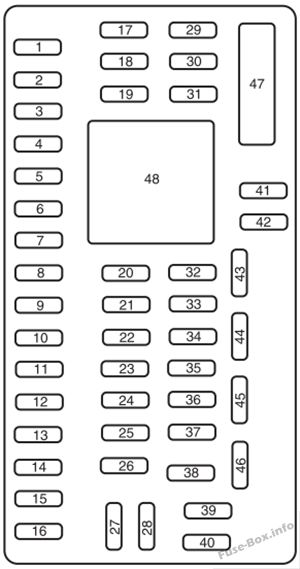

Пассажирский салон
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Драйвер умного стеклоподъемника |
| 2 | 15A | Выключатель тормоза, верхний стоп-сигнал в центре |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | Мотор умного стеклоподъемника переднего пассажира |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормоза |
| 6 | 20A | Лампы указателей поворота |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Освещение порогов/накладка на пороги с подсветкой |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Модуль полного привода |
| 12 | 7.5A | Модули памяти, переключатели сидений/зеркал с памятью |
| 13 | 5A | модуль синхронизации |
| 14 | 10A | Electronic Finish Panel (EFP), модуль кнопок радио и климат-контроля, навигационный дисплей, центральный информационный дисплей, модуль GPS, внешнее освещение |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки, открытие багажника |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Разъем бортовой диагностики |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Передние боковые габаритные огни, Парковочные огни, Освещение номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы запроса/реле энергосбережения |
| 26 | 10A | Питание от батареи комбинации приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Цепь радиоуправления |
| 29 | 5A | Мощность зажигания комбинации приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Система помощи при парковке сзади, Система контроля слепых зон, Задняя видеокамера, Полный привод |
| 36 | 5A | Приемопередатчик пассивного противоугонного датчика (PATS) |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Усилитель сабвуфера |
| 39 | 20A | Радио |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Зеркало с автоматическим затемнением, Люк в крыше, Компас, Передние окна |
| 42 | 10A | Электронный контроль устойчивости, адаптивные фары |
| 43 | 10A | Датчик дождя |
| 44 | 10A | Топливный диод/модуль управления силовым агрегатом |
| 45 | 5A | Обогрев катушки реле подсветки и вентилятора, омыватель стеклоочистителя |
| 46 | 7.5A | Модуль датчика классификации пассажиров (OCS), лампа отключения подушки безопасности пассажира |
| 47 | Автоматический выключатель 30А | Задние окна |
| 48 | — | Дополнительное реле с задержкой |

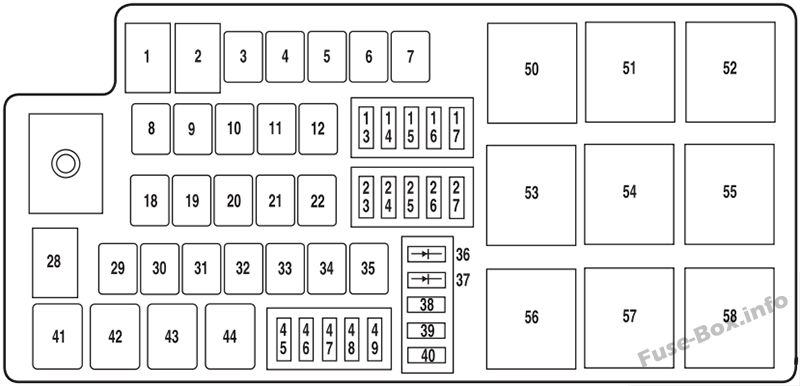

Моторного отсека
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 40A* | Модуль управления силовым агрегатом (PCM) (реле 57 питания) |
| 4 | — | Не используется |
| 5 | 30A* | Стартер (реле 55 питания) |
| 6 | 40A* | Разморозка заднего стекла (реле 53 питания) |
| 7 | — | Не используется |
| 8 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 9 | 20 А* | Омыватель дворников |
| 10 | 30A* | Клапаны АБС |
| 11 | — | Не используется |
| 12 | 30A* | Подогрев/охлаждение сидений |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 15 А** | Модуль передачи |
| 17 | 10А** | Генератор |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 20 А* | Аудиоусилитель |
| 21 | 20 А* | Аудиоусилитель |
| 22 | 20 А* | Консольная точка питания |
| 23 | 10А** | PCM - Keep live power, вентиляция канистры |
| 24 | — | Не используется |
| 25 | 10А** | Муфта кондиционера (реле 43 питания) |
| 26 | 15 А** | Левая фара (реле 42 питание) |
| 27 | 15 А** | Правая фара (реле 44 питание) |
| 28 | 80A* | Мотор вентилятора охлаждения |
| 29 | 20 А* | Передняя розетка |
| 30 | 30A* | Топливное реле (реле 54 питания) |
| 31 | 30A* | Пассажирское сиденье с электроприводом |
| 32 | 30A* | Водительское сиденье с электроприводом |
| 33 | 20 А* | Питание электродвигателя люка |
| 34 | — | Не используется |
| 35 | 40A* | Электродвигатель переднего вентилятора кондиционера (питание реле 52) |
| 36 | 1А диод | Топливный насос |
| 37 | 1А диод | Запуск в одно касание |
| 38 | 10А** | Боковые зеркала с подогревом |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | Реле Г8ВА | Резервные лампы |
| 42 | Реле Г8ВА | Левая фара |
| 43 | Реле Г8ВА | Муфта кондиционера |
| 44 | Реле Г8ВА | Правые фары |
| 45 | 15 А** | Форсунки |
| 46 | 15 А** | PCM |
| 47 | 10А** | Общие компоненты трансмиссии, муфта кондиционера, фонари заднего хода |
| 48 | 15 А** | Катушки зажигания |
| 49 | 15 А** | Компоненты трансмиссии, связанные с выбросами |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | Полное реле ISO | Реле электровентилятора |
| 53 | Полное реле ISO | Реле оттайки сзади |
| 54 | Полное реле ISO | Топливное реле |
| 55 | Полное реле ISO | Реле стартера |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле ПКМ |
| 58 | — | Не используется |
| * Картриджные предохранители ** Мини-предохранители |
