Предохранители и реле Lincoln MKZ (2013-2016)
Схемы относятся к указанным годам и вариантам Lincoln MKZ (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKZ 2013-2016
Предохранители прикуривателя (розетка) Это предохранители № 5 (разъем питания 3 — задняя часть консоли), № 10 (разъем питания 1 — спереди водителя) и № 16 (разъем питания 2 — консоль) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

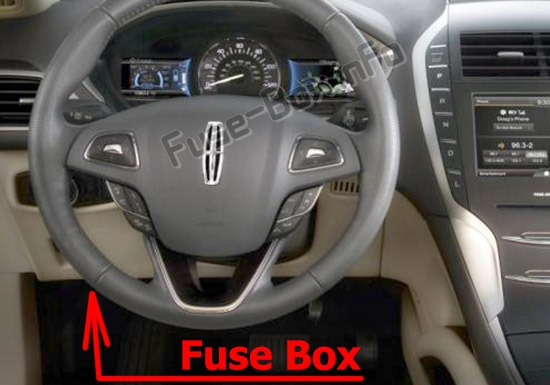

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевой колонки.

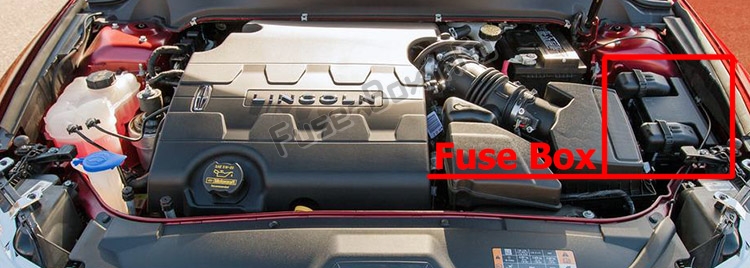

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).

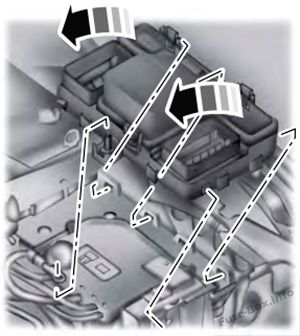

Распределительная коробка питания — снизу
Предохранители расположены в нижней части блока предохранителей.
Чтобы получить доступ, сделайте следующее:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
Схемы блока предохранителей
2013

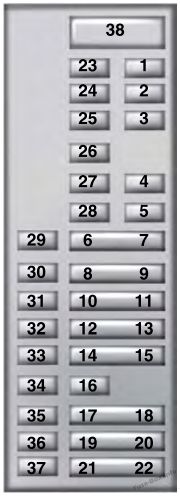

Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник) |
| 2 | 7,5 А | Сиденья с памятью, Поясничная опора, Зеркала с электроприводом |
| 3 | 20A | Разблокировка водительской двери |
| 4 | 5A | Не используется (запасной) |
| 5 | 20A | Усилитель сабвуфера, усилитель THX |
| 6 | 10A | Не используется (запасной) |
| 7 | 10A | Не используется (запасной) |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Не используется (запасной) |
| 10 | 5A | Логика силовой магистрали |
| 11 | 5A | Не используется (запасной) |
| 12 | 7,5 А | Климат-контроль, Переключение передач |
| 13 | 7,5 А | Колонка рулевого колеса, кластер, логика канала передачи данных |
| 14 | 10A | Не используется (запасной) |
| 15 | 10A | Модуль канала передачи данных/шлюза |
| 16 | 15A | Не используется (запасной) |
| 17 | 5A | Не используется (запасной) |
| 18 | 5A | Зажигание, кнопка стоп/старт |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира, дальность передачи |
| 20 | 5A | Адаптивные фары |
| 21 | 5A | Влажность и температура в салоне, Задние сиденья с климат-контролем |
| 22 | 5A | Датчик классификации пассажиров |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка) |
| 24 | 30A | Центральный замок/разблокировка |
| 25 | 30A | Водительская дверь (окно, зеркало) |
| 26 | 30A | Дверь переднего пассажира (окно, зеркало) |
| 27 | 30A | Люк |
| 28 | 20 A | ТНХ усилитель |
| 29 | 30A | Задняя дверь со стороны водителя (окно) |
| 30 | 30A | Задняя пассажирская дверь (окно) |
| 31 | 15 A | Не используется (запасной) |
| 32 | 10A | GPS, Голосовое управление, Дисплей, Адаптивный круиз-контроль, Радиоприемник |
| 33 | 20 A | Радио, Активный шумоподавитель |
| 34 | 30A | Шина запуска/пуска (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель) |
| 35 | 5A | Модуль управления удерживающими устройствами |
| 36 | 15A | Амортизирующая подвеска с непрерывным управлением, зеркало заднего вида с автоматическим затемнением |
| 37 | 15A | Реле полного привода, Обогрев руля |
| 38 | 30A | Тень заднего стекла |

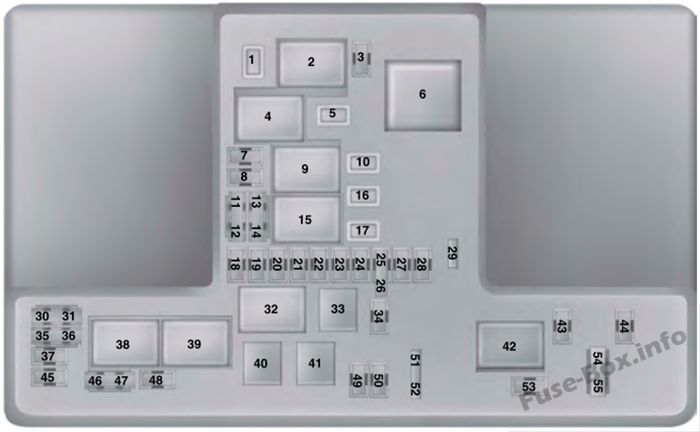

Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25 A | Не используется (запасной) |
| 2 | - | Реле стартера |
| 3 | 15 A | Автодворники |
| 4 | - | Реле электровентилятора |
| 5 | 20 A | Power Point 3 — задняя часть консоли |
| 6 | - | Не используется |
| 7 | 20 A | Модуль управления силовым агрегатом — мощность автомобиля 1 |
| 8 | 20 A | Модуль управления силовым агрегатом — мощность автомобиля 2 |
| 9 | - | Реле модуля управления силовым агрегатом |
| 10 | 20 A | Точка питания 1 — водительская передняя часть |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4 |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3 |
| 13 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 5 |
| 14 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 6 |
| 15 | - | Реле запуска/запуска |
| 16 | 20 A | Power Point 2 — консоль |
| 17 | - | Не используется |
| 18 | 10A | Модуль управления силовым агрегатом — поддерживайте мощность |
| 19 | 10A | Электронный усилитель руля |
| 20 | 10A | Запустить/запустить освещение |
| 21 | 15A | Запуск/запуск управления коробкой передач, запуск/остановка масляного насоса коробки передач |
| 22 | 10A | Соленоид муфты кондиционера |
| 23 | 15A | Система информирования о слепых зонах, Камера заднего вида, Адаптивный круиз-контроль, Проекционный дисплей, Переключатель передач |
| 24 | - | Не используется |
| 25 | 10A | Антиблокировочная тормозная система |
| 26 | 10A | Модуль управления силовым агрегатом |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | - | Не используется |
| 30 | - | Не используется |
| 31 | - | Не используется |
| 32 | - | Электронное реле вентилятора №1 |
| 33 | - | Реле муфты кондиционера |
| 34 | - | Не используется |
| 35 | - | Не используется |
| 36 | - | Не используется |
| 37 | - | Не используется |
| 38 | - | Электронное реле вентилятора №2 |
| 39 | - | Электронное реле вентилятора №3 |
| 40 | - | Реле топливного насоса |
| 41 | - | Реле звукового сигнала |
| 42 | - | Не используется |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | - | Не используется |
| 46 | 10A | Генератор |
| 47 | 10A | Выключатель тормоза |
| 48 | 20 A | Horn |
| 49 | 5A | Монитор массового расхода воздуха |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | - | Не используется |
| 53 | 10A | Сиденья с электроприводом |
| 54 | - | Не используется |
| 55 | - | Не используется |

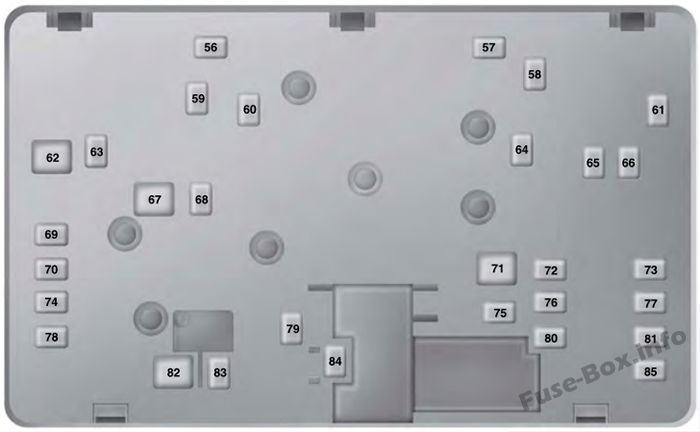

Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30A | Питание топливного насоса |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 30A | Электронный вентилятор 500 Вт 3 |
| 60 | 30A | Электронный вентилятор 500 Вт 1 |
| 61 | - | Не используется |
| 62 | 50A | Модуль управления кузовом 1 |
| 63 | 20 A | Электронный вентилятор 500 Вт 2 |
| 64 | - | Не используется |
| 65 | 20A | Переднее сиденье с подогревом |
| 66 | - | Не используется |
| 67 | 50A | Блок управления кузовом 2 |
| 68 | 40A | Обогрев заднего стекла |
| 69 | 30A | Клапаны антиблокировочной тормозной системы |
| 70 | 30A | Пассажирское место |
| 71 | - | Не используется |
| 72 | 30A | Панорамная крыша №1 |
| 73 | 20A | Задние сиденья с климат-контролем |
| 74 | 30A | Модуль сиденья водителя |
| 75 | - | Не используется |
| 76 | 20A | Насос трансмиссионного масла №2 стоп/старт |
| 77 | 30A | Передние сиденья с климат-контролем |
| 78 | - | Не используется |
| 79 | 40A | Двигатель вентилятора |
| 80 | 30A | Силовой багажник |
| 81 | 40A | инвертор |
| 82 | 60A | Насос антиблокировочной тормозной системы |
| 83 | 25 A | Мотор стеклоочистителя №1 |
| 84 | 30A | соленоид стартера |
| 85 | 30A | Панорамная крыша №2 |
2014
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник) |
| 2 | 7,5 А | Сиденья с памятью, Поясничная опора, Зеркала с электроприводом |
| 3 | 20 A | Разблокировка водительской двери |
| 4 | 5A | Не используется (запасной) |
| 5 | 20 A | Усилитель сабвуфера, усилитель THX |
| 6 | 10A | Не используется (запасной) |
| 7 | 10A | Не используется (запасной) |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Не используется (запасной) |
| 10 | 5A | Логика силовой магистрали, клавиатура |
| 11 | 5A | Не используется (запасной) |
| 12 | 7.5A | Климат-контроль, Переключение передач |
| 13 | 7.5A | Колонка рулевого колеса, кластер, логика канала передачи данных |
| 14 | 10A | Не используется (запасной) |
| 15 | 10A | Модуль канала передачи данных/шлюза |
| 16 | 15A | Освобождение багажника |
| 17 | 5A | Не используется (запасной) |
| 18 | 5A | Зажигание, кнопка стоп/старт |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира, дальность передачи |
| 20 | 5A | Адаптивные фары |
| 21 | 5A | Влажность и температура в салоне, Задние сиденья с климат-контролем |
| 22 | 5A | Датчик классификации пассажиров |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка) |
| 24 | 30 A | Центральный замок/разблокировка |
| 25 | 30 A | Водительская дверь (окно, зеркало) |
| 26 | 30 A | Дверь переднего пассажира (окно, зеркало) |
| 27 | 30 A | Люк |
| 28 | 20A | ТНХ усилитель |
| 29 | 30 A | Задняя дверь со стороны водителя (окно) |
| 30 | 30 A | Задняя пассажирская дверь (окно) |
| 31 | 15 A | Не используется (запасной) |
| 32 | 10A | GPS, Голосовое управление, Дисплей, Адаптивный круиз-контроль, Радиоприемник |
| 33 | 20A | Радио, Активный шумоподавитель |
| 34 | 30 A | Шина запуска/пуска (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель) |
| 35 | 5A | Модуль управления удерживающими устройствами |
| 36 | 15A | Подвеска с непрерывным управлением демпфированием, зеркало заднего вида с автоматическим затемнением, модуль системы удержания в полосе |
| 37 | 15A | Реле полного привода, Обогрев руля |
| 38 | 30A | Тень заднего стекла |

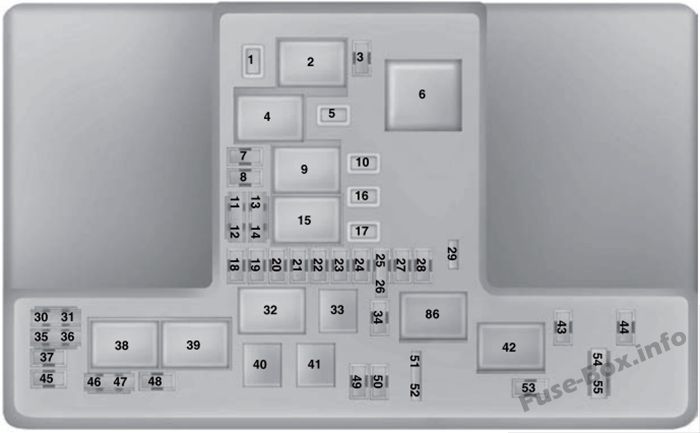

Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25A | Не используется (запасной) |
| 2 | - | Реле стартера |
| 3 | 15A | Автодворники |
| 4 | - | Реле электровентилятора |
| 5 | 20A | Power Point 3 — задняя часть консоли |
| 6 | - | Не используется |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1 |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2 |
| 9 | - | Реле модуля управления силовым агрегатом |
| 10 | 20A | Точка питания 1 — водительская передняя часть |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4 |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3 |
| 13 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 5 |
| 14 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 6 |
| 15 | - | Реле запуска/запуска |
| 16 | 20A | Power Point 2 — консоль |
| 17 | - | Не используется |
| 18 | 10A | Модуль управления силовым агрегатом — поддерживайте мощность |
| 19 | 10A | Электронный усилитель руля Run/Start |
| 20 | 10A | Запустить/запустить освещение |
| 21 | 15A | Запуск/запуск управления коробкой передач, запуск/остановка масляного насоса коробки передач |
| 22 | 10A | Соленоид муфты кондиционера |
| 23 | 15A | Запуск/запуск: информационная система для слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей, переключатель передач |
| 24 | - | Не используется |
| 25 | 10A | Антиблокировочная тормозная система Run/Start |
| 26 | 10A | Запуск/запуск модуля управления силовым агрегатом |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | - | Не используется |
| 30 | - | Не используется |
| 31 | - | Не используется |
| 32 | - | Электронное реле вентилятора №1 |
| 33 | - | Реле муфты кондиционера |
| 34 | - | Не используется |
| 35 | - | Не используется |
| 36 | - | Не используется |
| 37 | - | Не используется |
| 38 | - | Электронное реле вентилятора №2 |
| 39 | - | Электронное реле вентилятора №3 |
| 40 | - | Реле топливного насоса |
| 41 | - | Реле звукового сигнала |
| 42 | - | Не используется |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | - | Не используется |
| 46 | 10A | Генератор |
| 47 | 10A | Выключатель тормоза |
| 48 | 20A | Horn |
| 49 | 5A | Монитор массового расхода воздуха |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | - | Не используется |
| 53 | 10A | Сиденья с электроприводом |
| 54 | - | Не используется |
| 55 | - | Не используется |

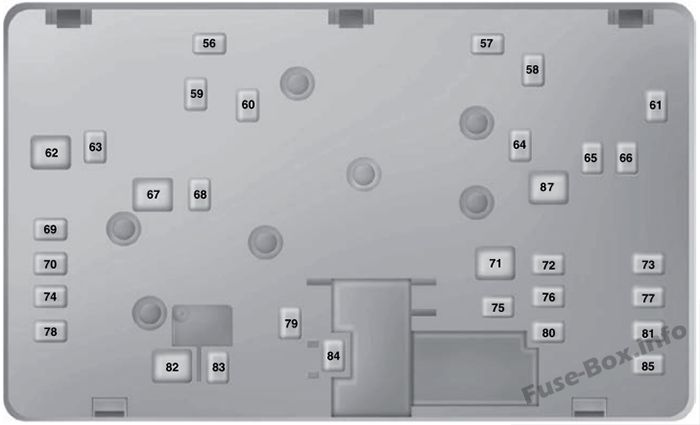

Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30 A | Питание топливного насоса |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 30 A | Электронный вентилятор 500 Вт 3 |
| 60 | 30 A | Электронный вентилятор 500 Вт 1 |
| 61 | - | Не используется |
| 62 | 50A | Модуль управления кузовом 1 |
| 63 | 20A | Электронный вентилятор 500 Вт 2 |
| 64 | - | Не используется |
| 65 | 20 A | Переднее сиденье с подогревом |
| 66 | - | Не используется |
| 67 | 50A | Блок управления кузовом 2 |
| 68 | 40A | Обогрев заднего стекла |
| 69 | 30A | Клапаны антиблокировочной тормозной системы |
| 70 | 30A | Пассажирское место |
| 71 | - | Не используется |
| 72 | 30A | Панорамная крыша №1 |
| 73 | 20 A | Задние сиденья с климат-контролем |
| 74 | 30A | Модуль сиденья водителя |
| 75 | - | Не используется |
| 76 | 20 A | Насос трансмиссионного масла №2 стоп/старт |
| 77 | 30A | Передние сиденья с климат-контролем |
| 78 | - | Не используется |
| 79 | 40A | Двигатель вентилятора |
| 80 | 30A | Силовой багажник |
| 81 | 40A | инвертор |
| 82 | 60 A | Насос антиблокировочной тормозной системы |
| 83 | 25A | Мотор стеклоочистителя №1 |
| 84 | 30 A | соленоид стартера |
| 85 | 30 A | Панорамная крыша №2 |
2015
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | Освещение (окружающее, бардачок, туалетный столик, купол, багажник). |
| 2 | 7,5 А | Память сидений, Поясничный подпор, Зеркала с электроприводом. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера, усилитель THX. |
| 6 | 10A | Катушка реле обогрева сиденья. |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Логика силовой магистрали. Клавиатура. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7,5 А | Климат-контроль, коробка передач. |
| 13 | 7,5 А | Колонка рулевого колеса. Кластер. Логика передачи данных. |
| 14 | 10A | Не использовался (запасной). |
| 15 | 10 A | Модуль Datalink-Gateway. |
| 16 | 15A | Освобождение багажника. Блокировка от детей. |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Зажигание. Кнопка стоп-старт. |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира. Дальность передачи. |
| 20 | 5A | Адаптивные фары. |
| 21 | 5A | Датчик влажности и температуры в салоне. Информационная система слепых зон. Задняя видеокамера. Адаптивный круиз-контроль. Датчик классификации пассажиров. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (инвертор, умное стекло, переключатель стеклоподъемника водителя). |
| 24 | 20A | Центральный замок-разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | ТНХ усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | GPS. Голосовое управление. Адаптивный круиз-контроль. Радиочастотный приемник. Отображать. |
| 33 | 20A | Радио. Активный шумоподавитель. |
| 34 | 30A | Шина Run-Start (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15A | Модуль подвески с непрерывным управлением демпфированием. Зеркало заднего вида с автоматическим затемнением. Модуль системы удержания в полосе. Автоматический дальний свет. Модуль полного привода. |
| 37 | 15A | Подогрев руля. Питание логики модуля стабилизации напряжения. |
| 38 | 30A | Шторка заднего стекла. |
Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Люк. |
| 2 | - | Реле стартера. |
| 3 | 15A | Автодворники. |
| 4 | - | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | - | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1. |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | - | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | 10 A | Модуль управления силовым агрегатом — мощность автомобиля 5. |
| 14 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 6. |
| 15 | - | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | 20A | Не использовался (запасной). |
| 18 | 10A | Модуль управления силовым агрегатом - поддерживает питание. |
| 19 | 10A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10A | Освещение запуска-старта. |
| 21 | 15 A | Управление трансмиссией «Ран-старт». Старт-стоп насоса трансмиссионного масла. |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15 A | Разгон-старт: информационная система слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей, шифтер. |
| 24 | 10 A | Разбег-старт 7. |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления трансмиссией Run-Start. |
| 27 | - | Не используется. |
| 28 | - | Не используется. |
| 29 | 5A | Монитор массового расхода воздуха. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Электронное реле вентилятора U\. |
| 33 | - | Реле муфты кондиционера. |
| 34 | - | Не используется. |
| 35 | - | Не используется. |
| 36 | - | Не используется. |
| 37 | - | Не используется. |
| 38 | - | Электронное реле вентилятора 2. |
| 39 | - | Не используется. |
| 40 | - | Электронная катушка реле вентилятора 2. Электронная катушка реле вентилятора 3. |
| 41 | - | Реле звукового сигнала. |
| 42 | - | Катушка реле бензонасоса. |
| 43 | - | Не используется. |
| 44 | - | Не используется. |
| 45 | - | Не используется. |
| 46 | - | Не используется. |
| 47 | - | Не используется. |
| 48 | - | Не используется. |
| 49 | 10A | Поддерживающая сила. |
| 50 | 20A | Рог. |
| 51 | - | Не используется. |
| 52 | - | Не используется. |
| 53 | 10 A | Сиденья с электроприводом. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10A | Датчик альт. |
Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | - | Не используется. |
| 57 | 30A | Дизельный испаритель или Е100. |
| 58 | 30A | Питание топливного насоса. |
| 59 | 30A | Электронный вентилятор 500 Вт 3. |
| 60 | 30A | Электронный вентилятор 500 Вт 1. |
| 61 | - | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 20A | Электронный вентилятор 500 Вт 2. |
| 64 | - | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | - | Не используется. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | - | Не используется. |
| 72 | 20A | Трансмиссионный масляный насос. |
| 73 | 20A | Задние сиденья с климат-контролем. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25 A | Мотор стеклоочистителя 1. |
| 76 | 20A | Масляный насос трансмиссии 2 стоп-старт. |
| 77 | 30A | Передние сиденья с климат-контролем. |
| 78 | 40A | Модуль буксировки прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 30A | Силовой багажник. |
| 81 | 40A | Инвертор. |
| 82 | - | Не используется. |
| 83 | 25A | Мотор стеклоочистителя |
| 84 | 30A | Соленоид стартера. |
| 85 | 30A | Люк 2. |
2016
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, бардачок, туалетный столик, купол, багажник). |
| 2 | 7,5 А | Память сидений, Поясничный подпор, Зеркала с электроприводом. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Катушка реле обогрева сиденья. |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 25A | Логика силовой магистрали. Клавиатура. Модуль паспорта мобильного телефона. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7,5 А | Климат-контроль, коробка передач. |
| 13 | 7,5 А | Колонка рулевого колеса. Кластер. Логика передачи данных. |
| 14 | 10A | Электронный блок управления аккумулятором. |
| 15 | 10A | Модуль Datalink-Gateway. |
| 16 | 15 A | Освобождение багажника. Блокировка от детей. |
| 17 | 5A | Отслеживание и блокировка. |
| 18 | 5A | Зажигание. Кнопка стоп-старт. |
| 19 | 7,5 А | Индикатор отключения подушки безопасности пассажира. Дальность передачи. |
| 20 | 7,5 А | Адаптивные фары. |
| 21 | 25A | Датчик влажности и температуры в салоне. |
| 22 | 25A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (инвертор, умное стекло, переключатель стеклоподъемника водителя). |
| 24 | 20A | Центральный замок-разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Лунная крыша. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | GPS. Голосовое управление. Адаптивный круиз-контроль. Радиочастотный приемник. Отображать. |
| 33 | 20 A | Радио. Активный шумоподавитель. CD-чейнджер. |
| 34 | 30A | Шина Run-Start (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15 A | Модуль подвески с непрерывным управлением демпфированием. Зеркало заднего вида с автоматическим затемнением. Задние сиденья с подогревом. |
| 37 | 15 A | Подогрев руля. Полный привод. |
| 38 | 30A | Не использовался (запасной). |
Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Широко открытая панорамная крыша 1. |
| 2 | - | Реле стартера. |
| 3 | 15 A | Датчик дождя. |
| 4 | - | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | - | Не используется. |
| 7 | 20 A | Модуль управления силовым агрегатом — мощность автомобиля 1. |
| 8 | 20 A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | - | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 5. |
| 14 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 6. |
| 15 | - | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | - | Не используется. |
| 18 | - | Не используется. |
| 19 | 10A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10A | Освещение запуска-старта. |
| 21 | 15A | Управление трансмиссией «Ран-старт». Старт-стоп насоса трансмиссионного масла. |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15A | Разгон-старт: информационная система слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей, шифтер. Модуль стабилизации напряжения. |
| 24 | - | Не используется. |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления трансмиссией Run-Start. |
| 27 | - | Не используется. |
| 28 | - | Не используется. |
| 29 | 5A | Монитор массового расхода воздуха. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Электронное реле вентилятора. |
| 33 | - | Реле муфты кондиционера. |
| 34 | - | Не используется. |
| 35 | - | Не используется. |
| 36 | - | Не используется. |
| 37 | - | Не используется. |
| 38 | - | Электронное реле вентилятора 2. |
| 39 | - | Электронный фанкойл 2 и 3 реле. |
| 40 | - | Реле звукового сигнала. |
| 41 | - | Не используется. |
| 42 | - | Катушка реле бензонасоса. |
| 43 | - | Не используется. |
| 44 | - | Не используется. |
| 45 | - | Не используется. |
| 46 | - | Не используется. |
| 47 | - | Не используется. |
| 48 | - | Не используется. |
| 49 | 10A | Поддерживающая сила. |
| 50 | 20A | Рог. |
| 51 | - | Не используется. |
| 52 | - | Не используется. |
| 53 | 10A | Сиденья с электроприводом. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10A | Датчик альт. |
Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | - | Не используется. |
| 57 | 20A | Дизельный испаритель или Е100. |
| 58 | 30A | Питание топливного насоса. |
| 59 | 30A | Электронный вентилятор 3. |
| 60 | 30 A | Электронный вентилятор 1. |
| 61 | - | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 25A | Электронный вентилятор 2. |
| 64 | - | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | - | Не используется. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | - | Не используется. |
| 72 | 20 A | Трансмиссионный масляный насос. |
| 73 | 20 A | Задние сиденья с климат-контролем. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25 A | Мотор стеклоочистителя 1. |
| 76 | 30A | Модуль подъемных ворот с электроприводом. |
| 77 | 30A | Передние сиденья с климат-контролем. |
| 78 | 40A | Модуль буксировки прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 25A | мотор стеклоочистителя 2. |
| 81 | 40A | Инвертор. |
| 82 | - | Не используется. |
| 83 | 20A | Переключатель TRCM. |
| 84 | 30A | Соленоид стартера. |
| 85 | 30A | Широко открытая панорамная крыша 2. |
| 86 | - | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
