Предохранители и реле Lincoln MKZ (2017-2020)

Схемы относятся к указанным годам и вариантам Lincoln MKZ (2017-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Схема предохранителей Lincoln MKZ 2017-2020

Предохранители прикуривателя (розетка) предохранители № 5 (разъем питания — задняя часть консоли), № 10 (разъем питания — спереди водителя), № 16 (разъем питания — консоль или сзади) и № 17 (2018-2019: разъем питания — спереди) в двигателе. отсек предохранителей.

Оглавление

Расположение блока предохранителей

Пассажирский салон

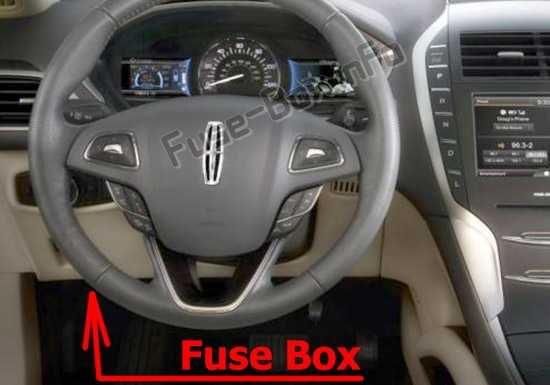

Панель предохранителей расположена под панелью приборов слева от рулевой колонки. Пассажирский салон

Моторного отсека

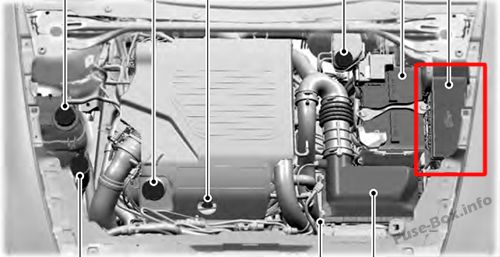

Распределительная коробка расположена в моторном отсеке (слева). Моторного отсека

2.0L

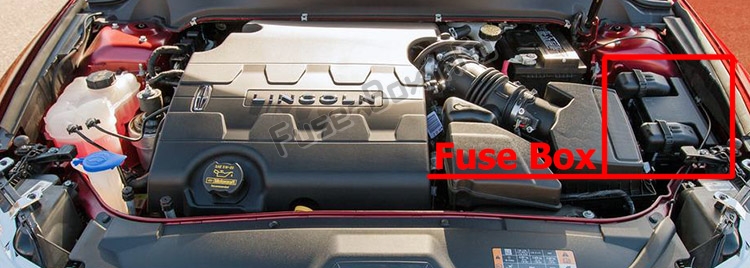

Моторного отсека

3.0L

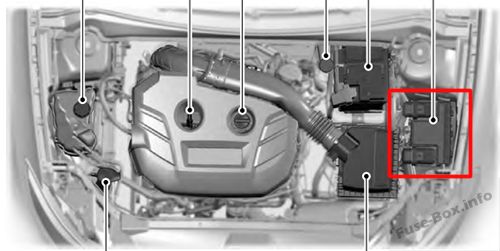

Моторного отсека

Распределительная коробка питания — снизу

Предохранители расположены в нижней части блока предохранителей.

Чтобы получить доступ, сделайте следующее:

Распределительная коробка питания — снизу

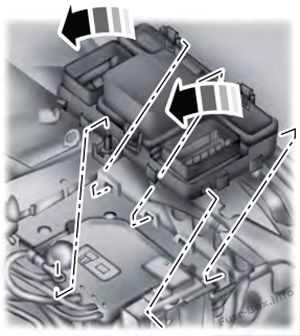

1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.

Схемы блока предохранителей

2017

Пассажирский салон

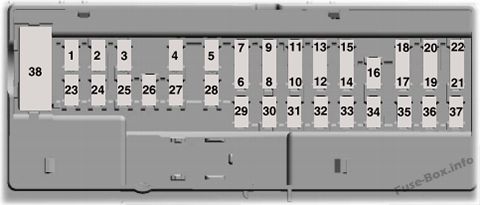

Назначение предохранителей в салоне (2017)

#	Номинал, Ампер	Защищенные компоненты
1	10 A	Освещение (окружающее, бардачок, туалетный столик, купол, багажник).
2	7,5 А	Поясничный.
3	20A	Разблокировка водительской двери.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	Не использовался (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Развлекательный модуль для пассажиров задних сидений.
10	5A	Логика силовой магистрали. Клавиатура. Модуль паспорта мобильного телефона.
11	5A	Не использовался (запасной).
12	7,5 А	Климат-контроль, коробка передач.
13	7,5 А	Колонка рулевого колеса. Кластер. Логика передачи данных.
14	10 A	Расширенный силовой модуль.
15	10A	Модуль Datalink-Gateway.
16	15A	Освобождение багажника. Блокировка от детей.
17	5A	Не использовался (запасной).
18	5A	Кнопка стоп-старт.
19	7,5 А	Расширенный силовой модуль.
20	7,5 А	Адаптивные фары.
21	5A	Датчик влажности и температуры в салоне.
22	5A	Не использовался (запасной).
23	10A	Аксессуар с задержкой (логика инвертора мощности, вся логика интеллектуальных окон, переключатель стеклоподъемника водителя). Задний солнцезащитный козырек. Люк. Панорамная крыша.
24	20A	Центральный замок-разблокировка.
25	30A	Водительская дверь (окно, зеркало).
26	30A	Передняя пассажирская дверь (окно, зеркало).
27	30A	Люк.
28	20A	Усилитель.
29	30A	Задняя дверь со стороны водителя (окно).
30	30A	Задняя пассажирская дверь (окно).
31	15A	Не использовался (запасной).
32	10 A	Голосовое управление. Радиочастотный приемник. Отображать.
33	20A	Радио. Активный шумоподавитель. CD-чейнджер.
34	30A	Шина Run-Start (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель).
35	5A	Не использовался (запасной).
36	15A	Модуль подвески с непрерывным управлением демпфированием. Зеркало заднего вида с автоматическим затемнением. Задние сиденья с подогревом.
37	20A	Подогрев руля.
38	30A	Не использовался (запасной).

Моторного отсека

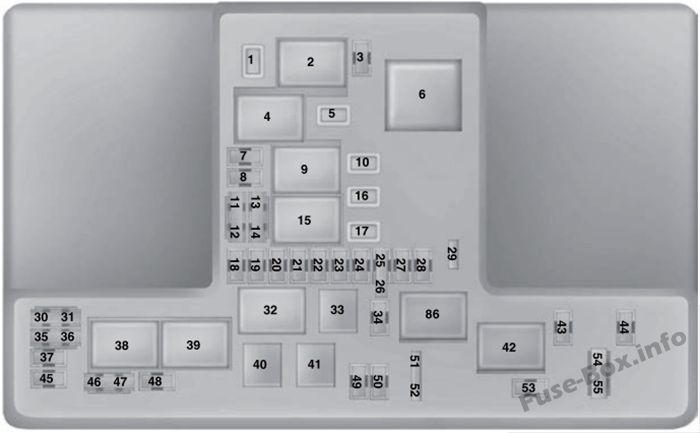

Назначение предохранителей в моторном отсеке (2017 г.)

#	Номинал, Ампер	Защищенные компоненты
1	30A	Люк.
2	-	Реле стартера.
3	15A	Датчик дождя.
4	-	Реле мотора вентилятора.
5	20A	Точка питания 3 — задняя часть консоли.
6	-	Не используется.
7	20A	Модуль управления силовым агрегатом — питание автомобиля 1. Питание модуля управления силовым агрегатом.
8	20A	Модуль управления силовым агрегатом — мощность автомобиля 2. Компоненты выбросов.
9	-	Реле модуля управления силовым агрегатом.
10	20A	Точка питания 1 - перед водителем.
11	15A	Модуль управления силовым агрегатом – мощность автомобиля 4. Катушки зажигания.
12	15A	Модуль управления силовым агрегатом — мощность автомобиля 3. Компоненты, не влияющие на выбросы.
13	-	Не используется.
14	-	Не используется.
15	-	Реле запуска-пуска.
16	20A	Power Point 2 - консоль.
17	-	Не используется.
18	20A	Балласт правой фары.
19	10A	Рулевое управление с электронным усилителем и функцией Run-Start.
20	10A	Освещение запуска-старта. Адаптивный круиз-контроль.
21	15A	Управление трансмиссией «Ран-старт». Старт-стоп насоса трансмиссионного масла.
22	10A	Соленоид муфты кондиционера.
23	15A	Разгон-старт: информационная система слепых зон, камера заднего вида, полный привод (двигатель 3,0 л), проекционный дисплей, переключатель передач. Модуль стабилизации напряжения.
24	-	Не используется.
25	10A	Антиблокировочная тормозная система Run-Start.
26	10A	Модуль управления трансмиссией Run-Start.
27	-	Не используется.
28	-	Не используется.
29	-	Не используется.
30	-	Не используется.
31	-	Не используется.
32	-	Реле электровентилятора №1.
33	-	Реле муфты кондиционера.
34	-	Не используется.
35	-	Не используется.
36	-	Не используется.
37	-	Не используется.
38	-	Реле электровентилятора 2.
39	-	Электрический фанкойл 2 и реле 3.
40	-	Реле звукового сигнала.
41	-	Не используется.
42	-	Катушка реле бензонасоса.
43	-	Не используется.
44	20A	Балласт левой фары.
45	5A	Умное зарядное устройство USB.
46	-	Не используется.
47	-	Не используется.
48	-	Не используется.
49	-	Не используется.
50	20A	Рог.
51	-	Не используется.
52	-	Не используется.
53	10 A	Мультиконтурные сиденья.
54	10A	Выключатель тормоза.
55	10A	Датчик альт.

Моторный отсек (внизу)

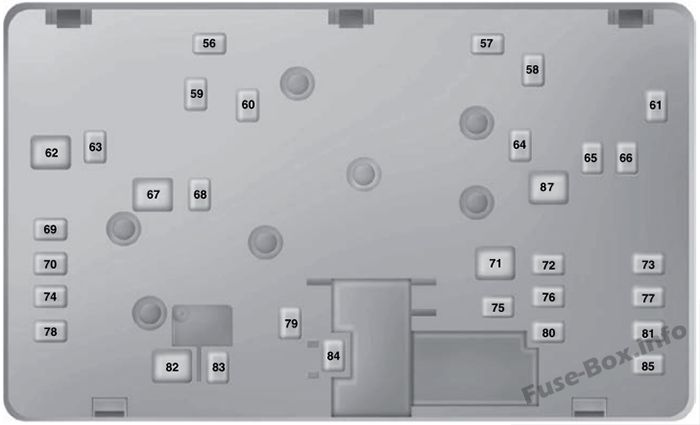

Назначение предохранителей в распределительной коробке — снизу (2017 г.)

#	Номинал, Ампер	Защищенные компоненты
56	-	Не используется.
57	-	Не используется.
58	30A	Питание топливного насоса.
59	30A	Электровентилятор 3 (двигатель 2,0 л).
59	40A	Электровентилятор 3 (двигатель 3,0 л).
60	30A	Электровентилятор 1 (двигатель 2,0 л).
60	40A	Электровентилятор 1 (двигатель 3,0 л).
61	-	Не используется.
62	50A	Блок управления кузовом 1.
63	25 A	Электровентилятор 2 (двигатель 2,0 л).
63	30A	Электровентилятор 2 (двигатель 3,0 л).
64	30A	Полный привод (управление вектором крутящего момента).
65	20A	Переднее сиденье с подогревом.
66	15A	Парк дворников с подогревом.
67	50A	Блок управления кузовом 2.
68	40A	Обогрев заднего стекла.
69	30A	Клапаны антиблокировочной тормозной системы.
70	30A	Пассажирское место.
71	-	Не используется.
72	20A	Трансмиссионный масляный насос.
73	20A	Задние сиденья с климат-контролем.
74	30A	Модуль сиденья водителя.
75	25A	Мотор стеклоочистителя 1.
76	30A	Модуль крышки багажника.
77	30A	Передние сиденья с климат-контролем.
78	-	Не используется.
79	40A	Двигатель вентилятора.
80	25 A	мотор стеклоочистителя 2.
81	40A	Инвертор.
82	-	Не используется.
83	20A	Переключатель модуля управления диапазоном трансмиссии.
84	30A	Соленоид стартера.
85	30A	Широко открытая панорамная крыша 2.
86	-	Не используется.
87	60A	Насос антиблокировочной тормозной системы.

2018, 2019, 2020

Пассажирский салон

Назначение предохранителей в салоне (2018, 2019, 2020)

#	Номинал, Ампер	Защищенные компоненты
1	10 A	2018: Освещение (окружение, перчаточный ящик, туалетный столик, купол, багажник). 2019, 2020: Не используется
2	7,5 А	Поясничный.
3	20A	Разблокировка водительской двери.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	Не использовался (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	-	Не используется.
10	5A	Логика силовой магистрали. Клавиатура. Модуль паспорта мобильного телефона.
11	5A	Не использовался (запасной).
12	7.5A	Климат-контроль. Коробка передач.
13	7.5A	Колонка рулевого колеса. Кластер. Логика передачи данных.
14	10A	Расширенный силовой модуль.
15	10A	Модуль Datalink-Gateway.
16	15 a	Освобождение багажника.
17	5A	Не использовался (запасной).
18	5A	Кнопка стоп-старт.
19	7.5A	Расширенный силовой модуль.
20	7.5A	Адаптивные фары.
21	5A	Датчик влажности и температуры в салоне.
22	5A	Не использовался (запасной).
23	10 A	Аксессуар с задержкой (логика инвертора мощности, вся логика интеллектуальных окон, переключатель стеклоподъемника водителя). Задний солнцезащитный козырек. Люк. Панорамная крыша.
24	20A	Центральный замок-разблокировка.
25	30A	Водительская дверь (окно, зеркало).
26	30A	Передняя пассажирская дверь (окно, зеркало).
27	30A	Люк.
28	20A	Усилитель.
29	30A	Задняя дверь со стороны водителя (окно).
30	30A	Задняя пассажирская дверь (окно).
31	15A	Не использовался (запасной).
32	10 A	Голосовое управление. Радиочастотный приемник. Отображать.
33	20A	Радио. Активный шумоподавитель. CD-чейнджер.
34	30A	Шина Run-Start (предохранители №19, 20, 21, 22, 35, 36, 37, автоматический выключатель).
35	5A	Не использовался (запасной).
36	15 A	Модуль подвески с непрерывным управлением демпфированием. Зеркало заднего вида с автоматическим затемнением. Задние сиденья с подогревом.
37	20A	Подогрев руля.
38	-	Не используется.

Моторного отсека

Назначение предохранителей в моторном отсеке (2018, 2019, 2020)

#	Номинал, Ампер	Защищенные компоненты
1	30A	Люк.
2	-	Реле стартера.
3	15 A	Датчик дождя.
4	-	Реле мотора вентилятора.
5	20A	Power Point 4 — задняя часть консоли.
6	-	Не используется.
7	20 A	Модуль управления силовым агрегатом — мощность автомобиля 1. Питание модуля управления силовым агрегатом.
8	20 A	Модуль управления силовым агрегатом — мощность автомобиля 2. Компоненты выбросов.
9	-	Реле модуля управления силовым агрегатом.
10	20A	Точка питания 1 - перед водителем.
11	15 A	Модуль управления силовым агрегатом — мощность автомобиля 4. Катушки зажигания.
12	15 A	Модуль управления силовым агрегатом — мощность автомобиля 3. Неэмиссионные компоненты.
13	10A	Мощность автомобиля 5. Катушки зажигания.
14	10A	Мощность автомобиля 6. Катушки зажигания.
15	-	Реле запуска-пуска.
16	20A	Точка питания 3 - задняя.
17	20A	Точка питания 2 - передняя.
18	20 A	Балласт правой фары.
19	10A	Рулевое управление с электронным усилителем и функцией Run-Start.
20	10A	Освещение запуска-старта. Адаптивный круиз-контроль.
21	15 A	Управление трансмиссией «Ран-старт». Старт-стоп насоса трансмиссионного масла.
22	10A	Соленоид муфты кондиционера.
23	15 A	Разгон-старт: информационная система слепых зон, камера заднего вида, полный привод (двигатель 3,0 л), проекционный дисплей, переключатель передач. Модуль стабилизации напряжения.
24	-	Не используется.
25	10A	Антиблокировочная тормозная система Run-Start.
26	10A	Модуль управления трансмиссией Run-Start.
27	-	Не используется.
28	-	Не используется.
29	5A	ДМРВ (массовый расход воздуха).
30	-	Не используется.
31	-	Не используется.
32	-	Реле электровентилятора №1.
33	-	Реле муфты кондиционера.
34	-	Не используется.
35	-	Не используется.
36	-	Не используется.
37	-	Не используется.
38	-	Реле электровентилятора 2.
39	-	Электрический фанкойл 2 и реле 3.
40	-	Реле звукового сигнала.
41	-	Не используется.
42	-	Катушка реле бензонасоса.
43	-	Не используется.
44	20 A	Балласт левой фары.
45	5A	Умное зарядное устройство USB.
46	-	Не используется.
47	-	Не используется.
48	-	Не используется.
49	10A	Держите живую силу.
50	20 A	Рог.
51	-	Не используется.
52	-	Не используется.
53	10A	Мультиконтурные сиденья.
54	10A	Выключатель тормоза.
55	10A	Датчик альт.

Моторный отсек (внизу)

Назначение предохранителей в распределительной коробке — снизу (2018, 2019, 2020)

#	Номинал, Ампер	Защищенные компоненты
56	-	Не используется.
57	-	Не используется.
58	30A	Питание топливного насоса.
59	30 A	Электровентилятор 3 (двигатель 2,0 л).
59	40 A	Электровентилятор 3 (двигатель 3,0 л).
60	30 A	Электровентилятор 1 (двигатель 2,0 л).
60	40 A	Электровентилятор 1 (двигатель 3,0 л).
61	-	Не используется.
62	50A	Блок управления кузовом 1.
63	25A	Электровентилятор 2 (двигатель 2,0 л).
63	30A	Электровентилятор 2 (двигатель 3,0 л).
64	30A	Полный привод (управление вектором крутящего момента).
65	20A	Переднее сиденье с подогревом.
66	15 A	Не использовался (запасной).
67	50A	Блок управления кузовом 2.
68	40A	Обогрев заднего стекла.
69	30A	Клапаны антиблокировочной тормозной системы.
70	30A	Пассажирское место.
71	-	Не используется.
72	20A	Трансмиссионный масляный насос.
73	20 A	Не использовался (запасной).
74	30A	Модуль сиденья водителя.
75	25 A	Мотор стеклоочистителя 1.
76	30A	Модуль крышки багажника.
77	30A	Передние сиденья с климат-контролем.
78	-	Не используется.
79	40 A	Двигатель вентилятора.
80	25A	мотор стеклоочистителя 2.
81	40A	Инвертор.
82	-	Не используется.
83	20A	Переключатель модуля управления диапазоном трансмиссии.
84	30A	Соленоид стартера.
85	30A	Широко открытая панорамная крыша 2.
86	-	Не используется.
87	60A	Насос антиблокировочной тормозной системы.
