Предохранители и реле Lincoln MKZ Hybrid (2011-2012)
Схемы относятся к указанным годам и вариантам Lincoln MKZ Hybrid (2011-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKZ Hybrid 2011-2012
Предохранители прикуривателя (розетка) в Lincoln MKZ Hybrid Это предохранители № 22 (консольная розетка) и № 29 (передняя розетка) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

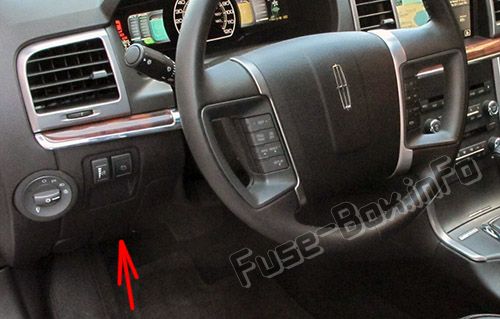

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям.
Моторного отсека

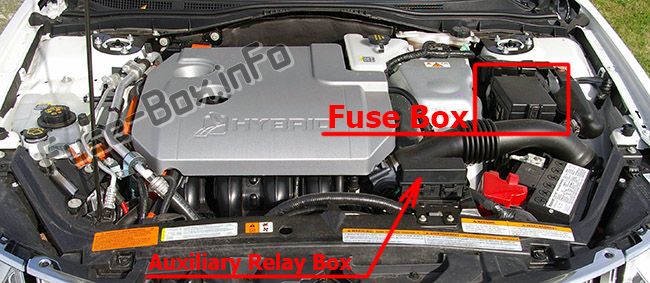

Распределительная коробка расположена в моторном отсеке (слева).
Блок дополнительных реле расположен перед радиатором в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей

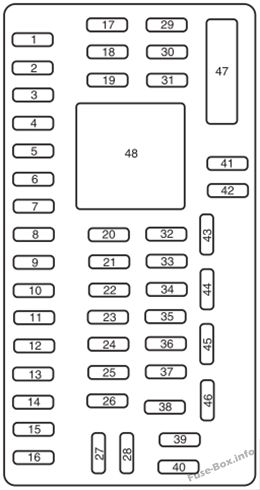

Пассажирский салон
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Драйвер умного стеклоподъемника |
| 2 | 15A | Выключатель тормоза, верхний стоп-сигнал в центре |
| 3 | 15A | Вентилятор аккумуляторной батареи HEV |
| 4 | 30A | Мотор умного стеклоподъемника переднего пассажира |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормоза |
| 6 | 20A | Лампы указателей поворота |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего* света (правые) |
| 9 | 15A | Освещение порогов/накладка на пороги с подсветкой |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | — | Не используется |
| 12 | 7.5A | Модули памяти, переключатели сидений/зеркал с памятью |
| 13 | 5A | Модуль SYNC® |
| 14 | 10A | Электронная отделочная панель (EFP), модуль кнопок радио и климат-контроля, навигационный дисплей, центральный информационный дисплей, модуль GPS, окружающее освещение |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки, открытие багажника |
| 18 | 20A | Модуль обогрева сиденья |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Разъем бортовой диагностики |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Передние боковые габаритные огни, Парковочные огни, Освещение номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы запроса/реле энергосбережения |
| 26 | 10A | Питание от батареи комбинации приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Цепь радиоуправления |
| 29 | 5A | Мощность зажигания комбинации приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Система помощи при парковке сзади, система информирования о слепых зонах, камера заднего вида |
| 36 | 5A | Приемопередатчик пассивного противоугонного датчика (PATS) |
| 37 | 10A | Вентилятор с датчиком влажности |
| 38 | 20A | Усилитель сабвуфера |
| 39 | 20A | Радио |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Зеркало с автоматическим затемнением, Люк в крыше, Компас, Передние окна |
| 42 | 10A | Электронный контроль устойчивости, адаптивные фары |
| 43 | 10A | Датчик дождя |
| 44 | 10A | Модуль управления топливным диодом/Powertrain |
| 45 | 5A | Обогрев катушки реле подсветки и вентилятора, омыватель стеклоочистителя |
| 46 | 7.5A | Модуль датчика классификации пассажиров (OCS), лампа отключения подушки безопасности пассажира |
| 47 | Автоматический выключатель 30А | Задние окна |
| 48 | Дополнительное реле с задержкой |

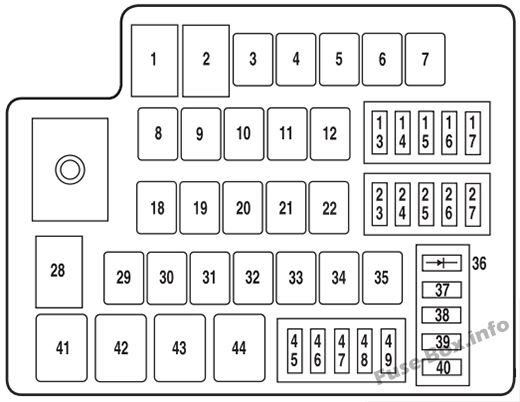

Моторного отсека
| # | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 50A* | Электронный усилитель рулевого управления B+ |
| 2 | 50A* | Электронный усилитель рулевого управления B+ |
| 3 | 40A* | Модуль управления силовым агрегатом (вспомогательное реле 5 питания) |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 40A* | Задняя разморозка (вспомогательное реле 4 питания) |
| 7 | 40A* | Вакуумный насос (вспомогательное реле 6 питание) |
| 8 | 50A* | Насос контроллера тормозной системы |
| 9 | 20A* | Стеклоочиститель |
| 10 | 30A* | Клапаны управления тормозной системой |
| 11 | — | Не используется |
| 12 | 30A* | Сиденья с подогревом и охлаждением |
| 13 | 15А** | Насос охлаждающей жидкости/насоса отопителя электродвигателя (реле 42 и 44 питания) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 10А** | Модуль аккумуляторной батареи высокого напряжения HEV |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 20A* | ТИИК Радио |
| 21 | 20A* | ТИИК Радио |
| 22 | 20A* | Консольная точка питания |
| 23 | 10А** | Блок управления силовым агрегатом/модуль управления коробкой передач, блок управления трансмиссией, вентиляция адсорбера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 15А** | Левая фара (питание вспомогательного реле 1) |
| 27 | 15А** | Правая фара (питание вспомогательного реле 2) |
| 28 | 60A* | Мотор вентилятора охлаждения |
| 29 | 20A* | Передняя розетка |
| 30 | 30A* | Топливное реле (реле 43 питания) |
| 31 | 30A* | Пассажирское сиденье с электроприводом |
| 32 | 30A* | Водительское сиденье с электроприводом |
| 33 | 20A* | Лунная крыша |
| 34 | — | Не используется |
| 35 | 40A* | Двигатель переднего вентилятора кондиционера (питание вспомогательного реле 3) |
| 36 | 1А диод | Топливный насос |
| 37 | 5A** | Контроль вакуумного насоса |
| 38 | 10А** | Боковые зеркала с подогревом |
| 39 | 10А** | Модуль управления коробкой передач |
| 40 | 10А** | Модуль управления силовым агрегатом |
| 41 | Реле Г8ВА | Резервные лампы |
| 42 | Реле Г8ВА | Насос отопителя |
| 43 | Реле Г8ВА | Топливный насос |
| 44 | Реле Г8ВА | Насос охлаждающей жидкости электродвигателя |
| 45 | 15А** | Форсунки |
| 46 | 15А** | Катушка на свечах |
| 47 | 10А** | Модуль управления силовым агрегатом (общие): насос отопителя, катушки реле насоса охлаждающей жидкости электродвигателя, преобразователь постоянного тока в постоянный, лампы заднего хода, контроллер тормозов |
| 48 | 20А** | Модуль высоковольтной аккумуляторной батареи HEV, реле топливного насоса |
| 49 | 15А** | Модуль управления силовым агрегатом (связанный с выбросами) |
| * Картриджные предохранители ** Мини-предохранители |
Вспомогательный релейный блок
| Расположение реле | Тип реле | Функция |
|---|---|---|
| 1 | Сильноточный микро | Левая фара |
| 2 | Сильноточный микро | Правая фара |
| 3 | Сильноточный микро | Двигатель вентилятора |
| 4 | Сильноточный микро | Обогрев заднего стекла |
| 5 | Сильноточный микро | Модуль управления силовым агрегатом |
| 6 | Сильноточный микро | Отключение вакуумного насоса |
| 7 | Твердое состояние | Вакуумный насос |
